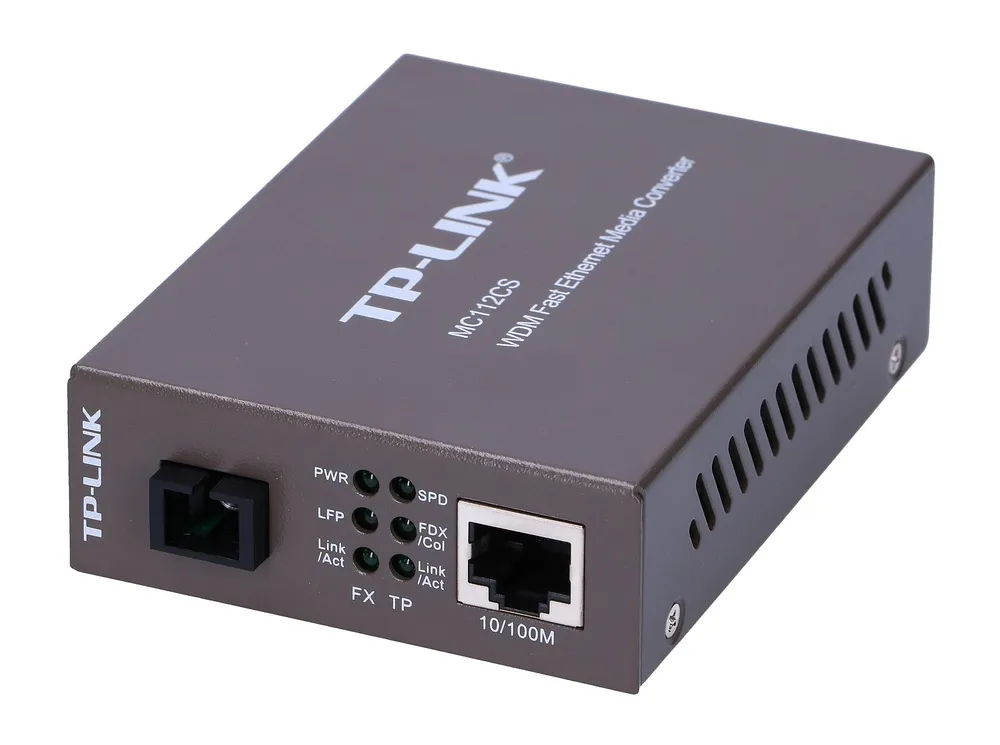

TP-Link MC112CS je konvertor médií určený pro obousměrnou konverzi optického signálu 100BASE-FX na optický signál 100Base-TX, který je veden měděným kabelem. Díky technologii WDM používá převodník médií MC112CS k přenosu a příjmu dat pouze jeden optický kabel, což snižuje náklady na kabeláž o polovinu. Navrženo v souladu se standardy IEEE 802.3u 10 / 100Base-TX a 100Base-FX. MC112CS je navržen pro použití s single-mode optickým kabelem pomocí konektoru typu SC.
Díky převodníku MC112CSZ a podle specifikace dlouhovlnného optického přenosu LX je rychlost kabelového přenosu dat co nejvyšší. Převaděč médií odesílá signály s vlnovou délkou 1550 nm a přijímá signály s vlnovou délkou 1310 nm. V zařízení, ke kterému převaděč připojíme, to však bude naopak, musí vysílat signály s vlnovou délkou 1310 nm a přijímat signály s vlnovou délkou 1550 nm. Příkladem zařízení TP-LINK, které pracuje s převodníkem MC112CS, je převodník MC111CS.

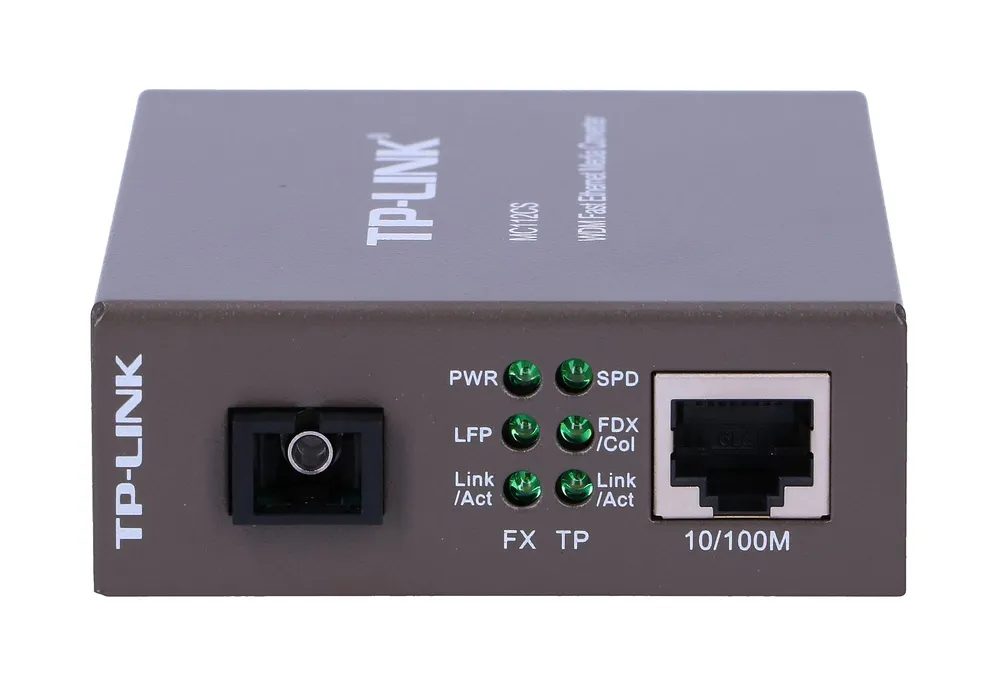

Převodník může fungovat jako volně stojící zařízení nebo může být namontován do 19 'skříně TP-LINK a díky LED indikátorům na předním panelu bude stav zařízení vždy viditelný.
| Funkce / filtry | |
| Přenosová vzdálenost | 4-20km |
| Rychlost přenosu dat | Fast Ethernet |
| Typ konektoru z optických vláken | SC |
| Auto MDI/MDI-X | Ano |
| Barva | Černá |
| Certifikace | FCC, CE |
| Doporučená provozní relativní vlhkost | 10 - 90 |
| Hloubka | 73 |
| Hloubka balení | 165 |
| Hmotnost včetně balení | 360 |
| Interní | Ne |
| Konektor pro optická vlákna | SC |
| LED indikátory | Výkon, Rychlost |
| Maximální přenosová rychlost | 1000 |
| Maximální přenosová vzdálenost | 20000 |
| Maximální spotřeba energie | 2,41 |
| Osvědčení o udržitelnosti | RoHS |
| Počet portů Ethernetu (RJ-45) | 1 |
| Porty pro optická vlákna | 1 |
| Provozní rozsah teplot (T-T) | 0 - 40 |
| Přenosová rychlost sítě Ethernet | 1000 |
| Rozsah relativní vlhkosti při skladování (H-H) | 5 - 90 |
| Rozsah teplot při skladování (T-T) | -40 - 70 |
| Síťové standardy | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Šířka | 94,5 |
| Šířka balení | 204 |
| Technologie propojení | Kabel |
| Typ rozhraní Ethernetu | Gigabit Ethernet |
| Vlnová délka | 1550 |
| Výška | 27 |
| Výška balení | 65 |
| Převaděč médií a modul | |
| Standardy a protokoly | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Základní funkce | Technologie WDM Plně duplexní a poloduplexní provoz na portu FX Plně duplexní řízení toku dat (standard IEEE 802.3x) Poloduplexní řízení toku dat (protitlak) Funkce Link Fault Passthrough a Far End Fault minimalizují ztrátu signálu způsobenou chybami připojení Zvětšení dosahu přenosu z optických vláken na 20 km |
| Přístavy | 1 port SC / UPC 100M 1 port RJ45 100M (Auto MDI / MDIX) |
| Vlnová délka | 1310 nm Tx / 1550 nm Rx |
| WDM TX | 1310 nm |
| WDM RX | 1550 nm |
| Síťový kabel 10BASE-T | UTP kabel kat. 3, 4 lub 5 (do 100 m) Kabel STP EIA / TIA-568 100 Ω (do 100 m) |
| Síťový kabel 100BASE-T | UTP kabel kat. 5 lub 5e (do 100 m) Kabel STP EIA / TIA-568 100 Ω (do 100 m) |
| Síťový kabel 100BASE-FX | Jednovidové vlákno |
| LED indikátory | PWR, FDX / Col, Link / Act, SPD |
| Rozměry (ŠxHxV) | 94,5 x 73,0 x 27,0 mm (3,7 x 2,9 x 1,1 cala) |

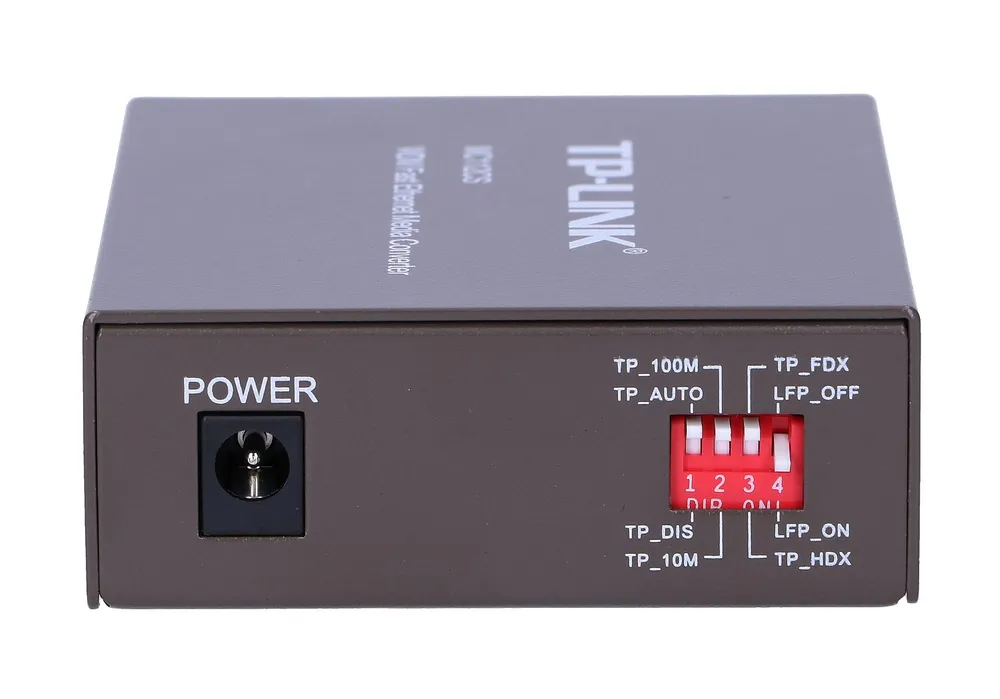

| Napájení | Externí napájení |
| Maximální spotřeba energie | 2,41 wattů |
| Certifikáty | FCC, CE, RoHS |
| Pracovní prostředí | Provozní teplota: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉) Skladovací teplota: -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Provozní vlhkost: 10% ~ 90% nekondenzující Vlhkost při skladování: 5% ~ 90% nekondenzující |
| Instalační příručka | Ke stažení |
