Tinycontrol HC-SR501 | PIR-Bewegungssensor | 360 Grad x100 Grad Winkel

Tinycontrol-Bewegungsmelder

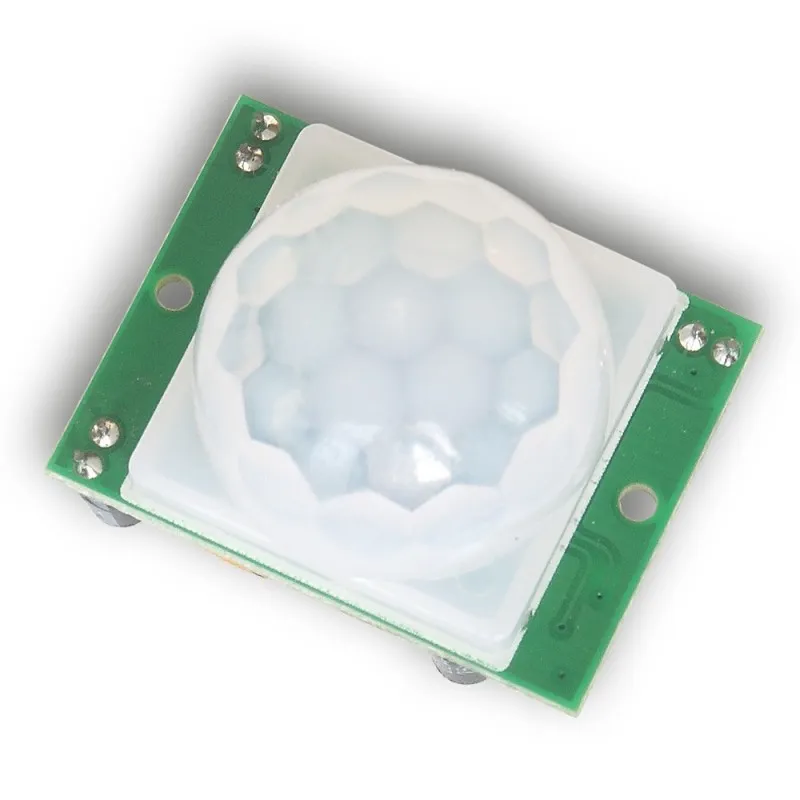

Der PIR-Bewegungsmelder ermöglicht die Bewegungserkennung durch Analyse der von Objekten reflektierten Infrarotstrahlung. Das Design des Detektors erkennt Änderungen von 2 separaten IR-Fenstern, und der Verstärker wandelt diesen Impuls in ein hohes Maß an Logik um. Der Ausgang des Sensors kann an den digitalen Eingang des INP1-4D-Controllers lan angeschlossen werden. Es ist jedoch zu beachten, dass der erzwungene Low-Zustand des Detektors Low der Ruhezustand ist und High High die PIR-Auslösung anzeigt.

Einstellung des Sensors

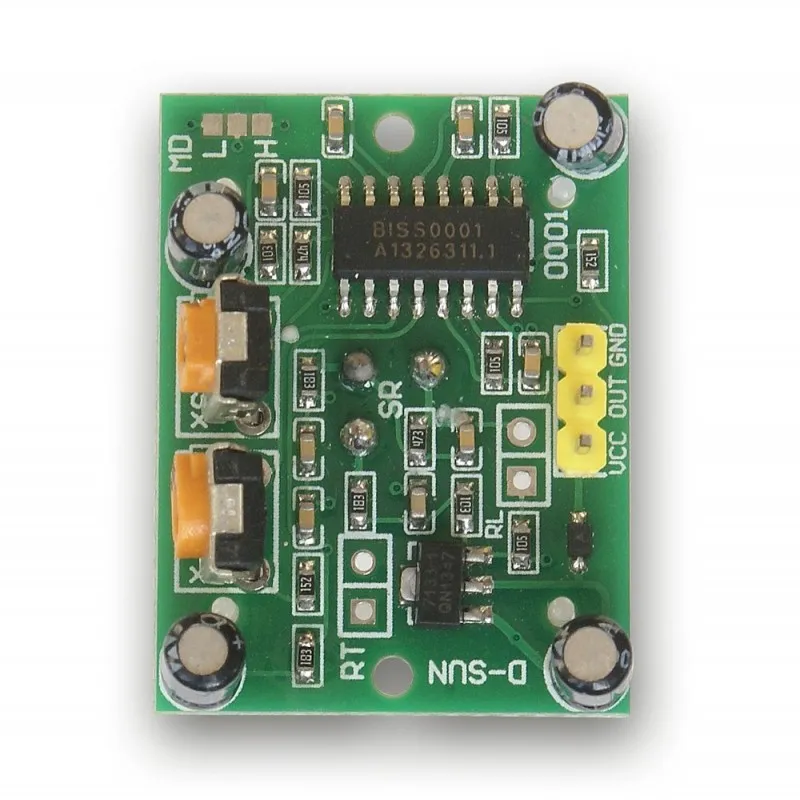

Auf der Platine befinden sich zwei Potentiometer Sx und Tx, dank denen der Benutzer den Betrieb des Sensors an seine Bedürfnisse anpassen kann. Diese Potentiometer sind mit den Symbolen Sx und Tx gekennzeichnet. Tx wird verwendet, um die Zeit einzustellen, in der die Ausgabe nach der Bewegungserkennung beibehalten werden soll. Sx stellt die Bereitschaftsverzögerungszeit nach dem letzten Auslöser ein. Wenn eine Bewegung erkannt wird, wird die Ausgabe ständig hoch gehalten.
