En secciones anteriores ya hemos tenido la oportunidad de probar los Puntos de Acceso de Ubiquiti Inc. UAP-AC-M y UAP-FlexHD. Esta vez nos ocuparemos del Punto de Acceso de otra empresa - Cambium Networks. Nuestra etiqueta de prueba ha recibido Cambio interno CnPilot E410 Punto de acceso. Por supuesto, comprobamos los dispositivos con el mismo procedimiento de prueba que en Partes 1 y Partes 2 de nuestra serie de pruebas. La parte técnica de las pruebas y su análisis sigue siendo responsabilidad del irremplazable Wojtek Repiński.

Cambium CnPilot E410

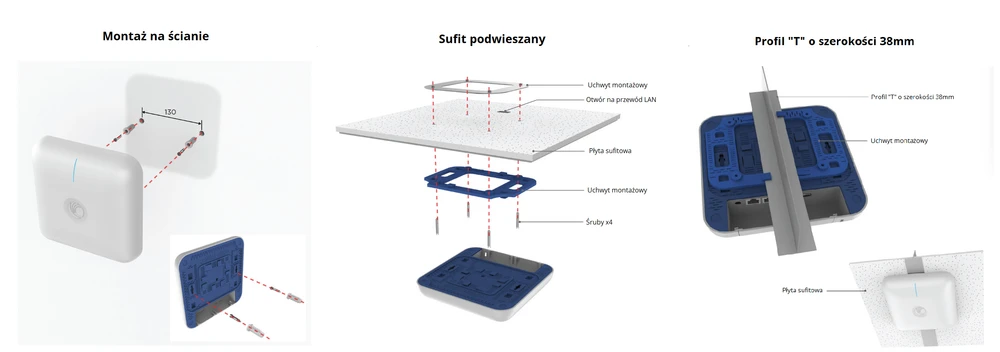

Cambium CnPilot E410 is Punto de acceso para instalación en interiores. El conjunto incluye un soporte, que permite montar el dispositivo tanto en la pared, techo y techo suspendido. El piloto E410 tiene elementos de montaje que permiten una rápida y fácil instalación del punto de acceso en las tiras de la estructura del techo.
Ensamblaje del Cnpilot e410 de Cambium

Especificación cnPilot e410

El punto de acceso de Cambium Networks soporta muchos modos de operación de redes inalámbricas, mientras que el más importante es el protocolo 802.11ac wave2 y el soporte 2x2 MU-MIMO. Por supuesto, hay que recordar que los ingenieros de Cambium han equipado al Cnpilot E410 con una gran cantidad de servicios y características muy útiles. Aquí hay algunos de ellos
  • 802.11a/b/g/n/d/e/h/u/k/r/u/v/w/ac/ac-wave2
  • Servicio de radio para 3 servidores
  • servicio LDAP
  • SNMP v2c y v3
  • Inicio de sesión remota para 2 servidores
  • Cambio automático parámetros de radio al detectar interferencias
  • VLAN
  • QBSS - servicio de calidad de servicio en redes inalámbricas
  • Roaming
  • Servicio HotSpot 2.0
  • Programa de operación del transmisor
  • IPv6
  • Servicio al cliente de VPN (L2TP/L2GRE)
Como ya he mencionado, cnPilot E410 tiene un gran número de opciones de configuración y el primer proceso de configuración en sí mismo puede ser un poco difícil para las personas que están empezando su aventura con las redes inalámbricas. Sin embargo, esto no puede ser tratado como una desventaja. Gracias a una configuración tan extensa y detallada, podemos ajustar con mucha precisión nuestro Punto de acceso a una aplicación específica. Esto es extremadamente importante en las redes corporativas.

Características de funcionamiento del cnPilot E410

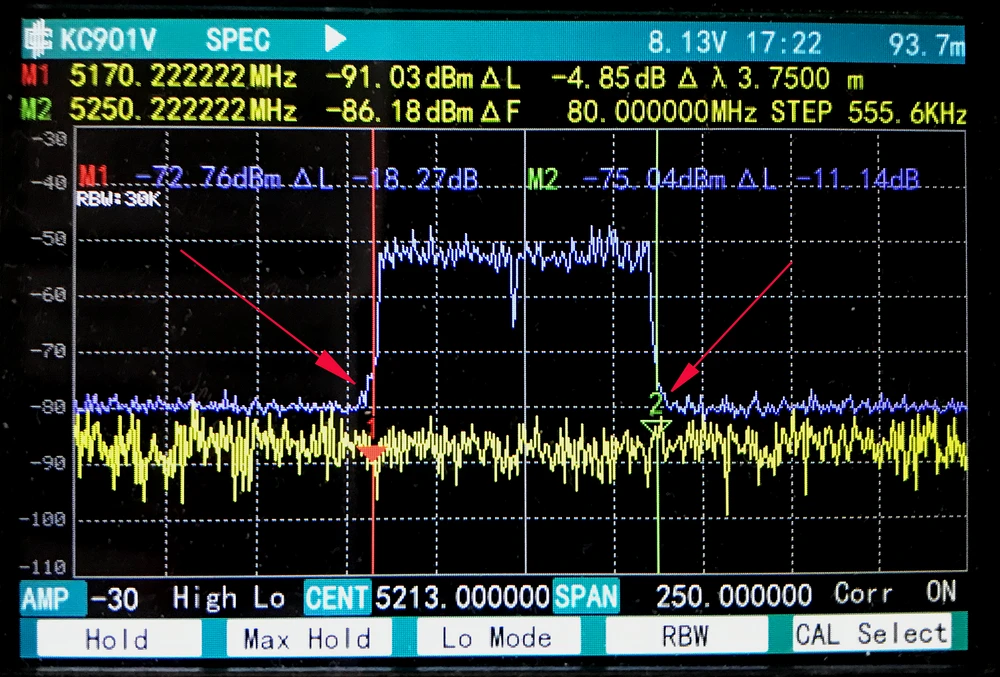

Como ya fue el caso en las partes anteriores de nuestro ciclo de pruebas, con la ayuda de un analizador de espectro, medimos las características de rendimiento del cnPiloto E410 transmisor. Los resultados de las mediciones mostraron que el punto de acceso de Cambium Networks se ha comportado incluso de forma estándar. Durante el funcionamiento en la banda de 5GHz y en el ancho de canal de 80MHz , el transmisor no mostró ninguna generación de ruido fuera del canal de transmisión y con seguridad el dispositivo puede ser recomendado para el funcionamiento en redes inalámbricas con alta densidad de puntos de acceso.
analizador de red cnpilot e410
cnpilot e410 network analyzer2

Ambiente de prueba

Por supuesto, esta vez también, el propósito de nuestras pruebas es verificar la cobertura inalámbrica basada en la topología de la malla. Probamos los dispositivos bajo incluyendo la cobertura de la señal así como las velocidades reales obtenidas en el edificio. Esta es otra prueba de los dispositivos de toda la serie de dispositivos inalámbricos para el hogar, la oficina y la industria. El procedimiento seleccionado correctamente permitió comparar todos los dispositivos en condiciones idénticas y con una configuración similar. Para las conexiones 2,4GHz hemos asumido un ancho de canal máximo de 40MHz, pero desafortunadamente Cambium cnPilot E410 funciona sólo en un ancho de 20MHz. Para 5GHz usamos 80MHz ancho. Aunque algunos dispositivos pueden funcionar con un ancho de canal de 160MHz, debido al número aún limitado de dispositivos terminales (teléfonos/portátiles) nos hemos saltado estas pruebas.

Diagrama de red

El dispositivo de prueba fue el MacBook Pro A1502, equipado con una tarjeta WiFi AirPort Extreme (Broadcom BCM4360 3x3, 1.3 Gbps PHY). La tarjeta inalámbrica incorporada soporta 802.11a/b/g/n/ac.
Diagrama de la red cnpilot e410
Antes de probar la red inalámbrica, verificamos el máximo rendimiento de la LAN y del servidor iperf3. El mencionado portátil fue conectado con una tarjeta de red de 10/100/1000Mbps al conmutador. Obtuvimos las siguientes velocidades para un solo flujo TCP:
  • descargando 894Mbps
  • enviando 958Mbps
Los puntos de acceso Cambium cnPilot E410 (AP-1 y AP-2) han sido conectados entre sí sólo en modo malla, es decir, sólo de forma inalámbrica.

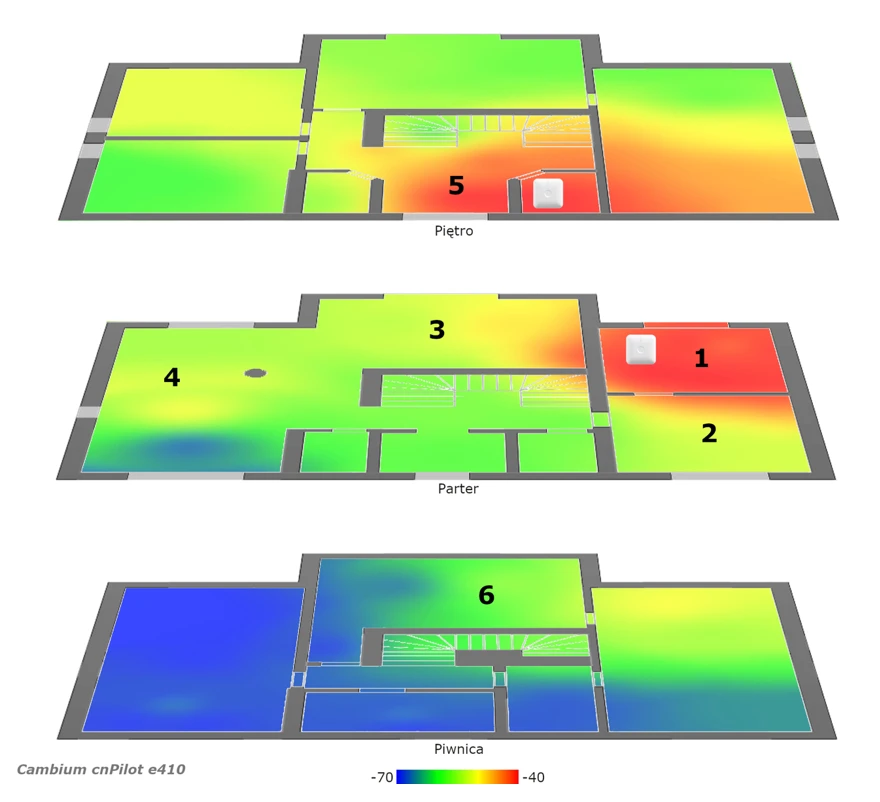

Mapa de señales de AirSurvey

Utilizamos AirSurvey software para hacer un mapa de señales fiable. - Esto es bien conocido por los usuarios de MacOS.
  • Para leer correctamente los niveles de las señales individuales, por favor refiérase a la leyenda de color en la parte inferior de la imagen.
  • La ubicación de los puntos de acceso individuales ha sido marcada con un icono apropiado.
  • El dispositivo en la "planta baja" ha sido conectado al conmutador a través de un puerto Ethernet 1Gbps.
.
Piloto de avión E410

Pruebas de rendimiento del cnPilot E410 de Cambium

Para hacer las pruebas de rendimiento del red construido con cnPiloto E410 lo más fiable posible, hemos hecho una serie similar de mediciones de velocidad, como fue el caso en partes 1 y partes 2 de nuestro ciclo de pruebas. Las pruebas de velocidad se realizaron usando el software WiFiPerf, mientras que el servidor de pruebas de velocidad era iperf3 software. Se realizaron una serie de pruebas utilizando el protocolo TCP y el ciclo de duración 60s. A continuación, los resultados de las pruebas de velocidad del cnPiloto Cambium E410 contra puntos de medición individuales:
  • punto de medida No. 1
Descargar 521Mbps
Descarga del punto 1

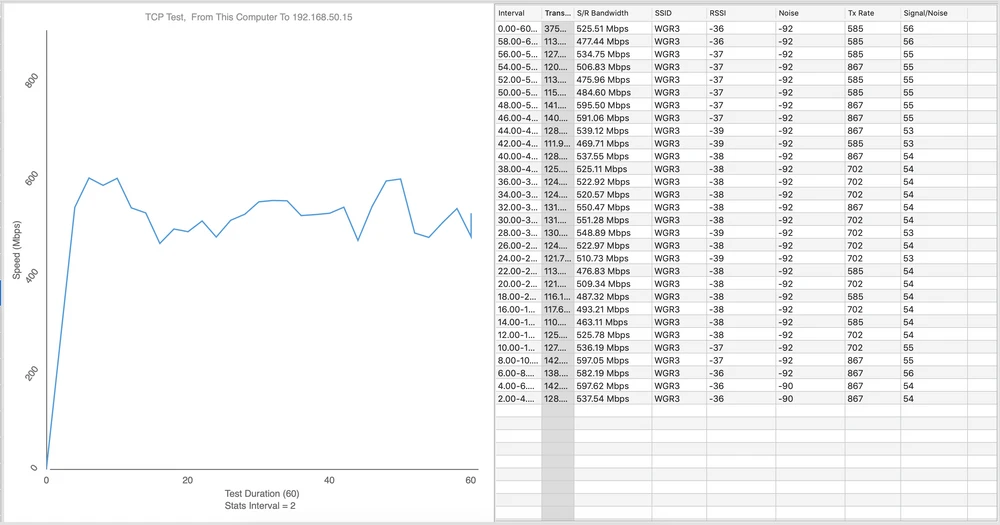

Subir 597Mbps
Subir el punto 1
  • punto de medida No. 2
Descargar 518Mbps
Punto 2 Descarga

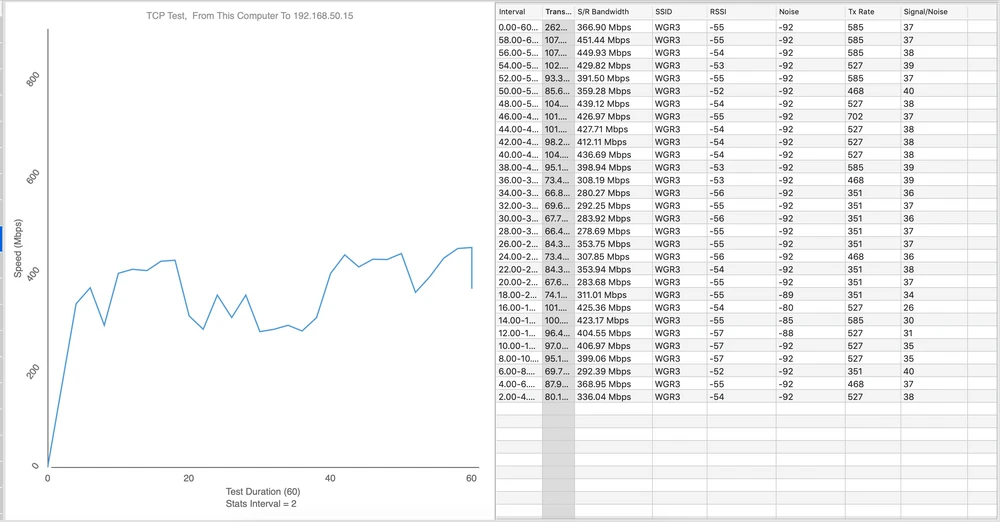

Subir 451Mbps
Subir el punto 2
  • punto de medida No. 3
Descargar 513Mbps
Subir 328Mbps

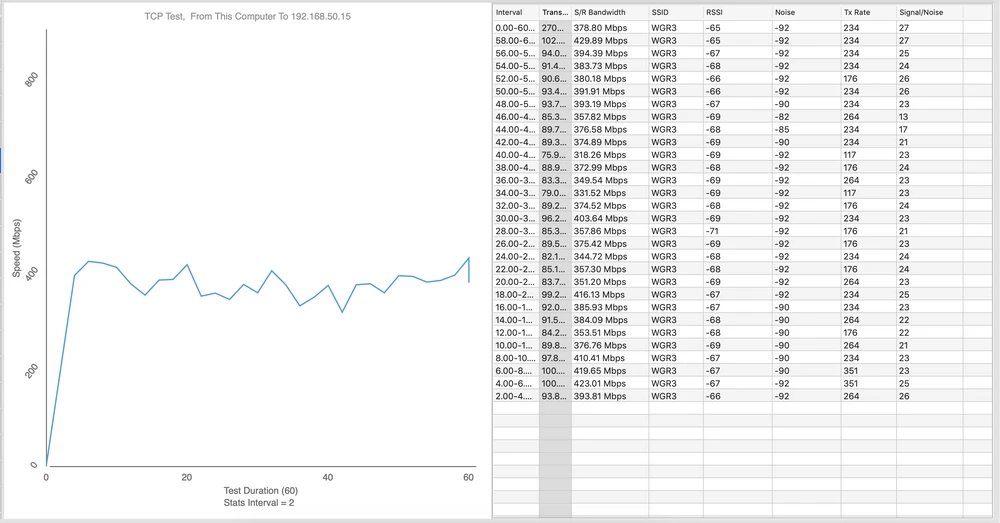

  • punto de medida No. 4
Descargar 429Mbps

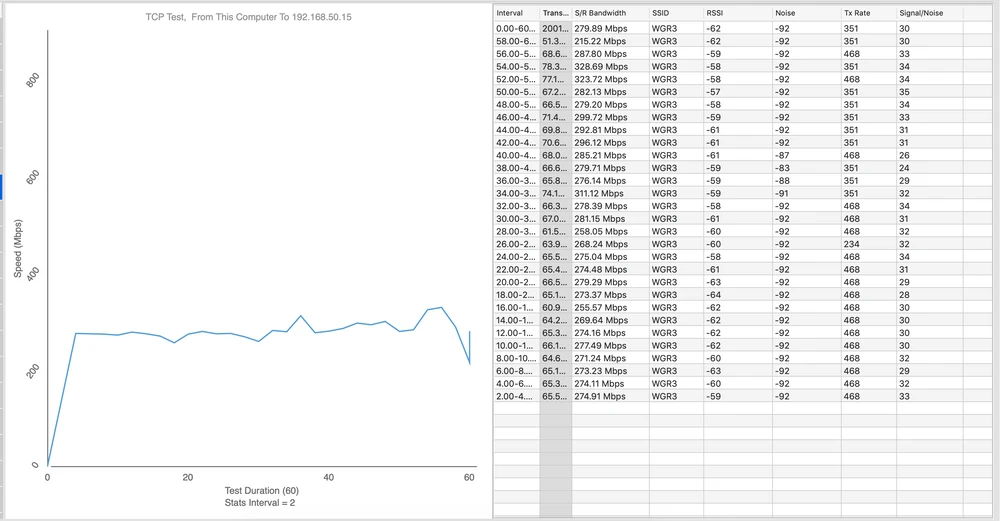

Subir 282Mbps

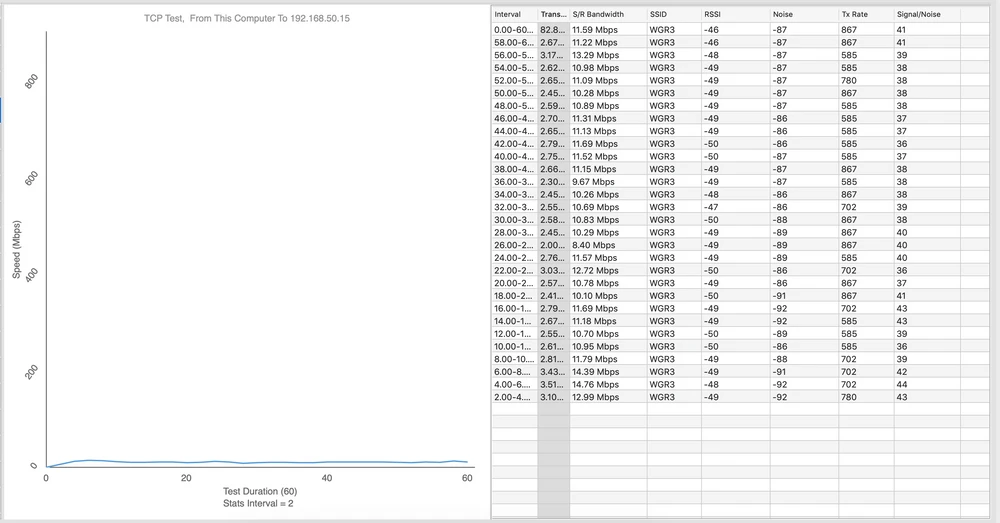

  • punto de medida No. 5
Descargar 14Mbps
Subir 15Mbps

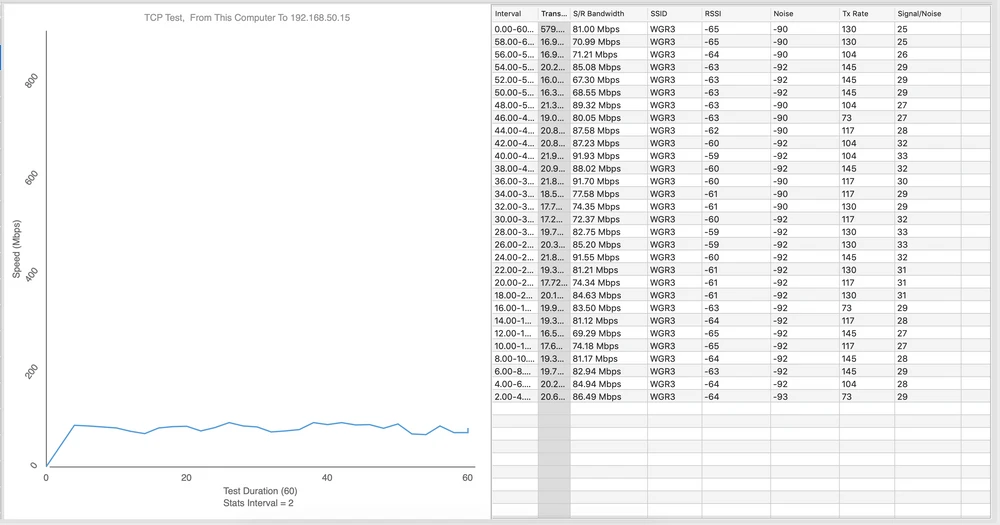

  • punto de medida No. 6
Descargar 91Mbps

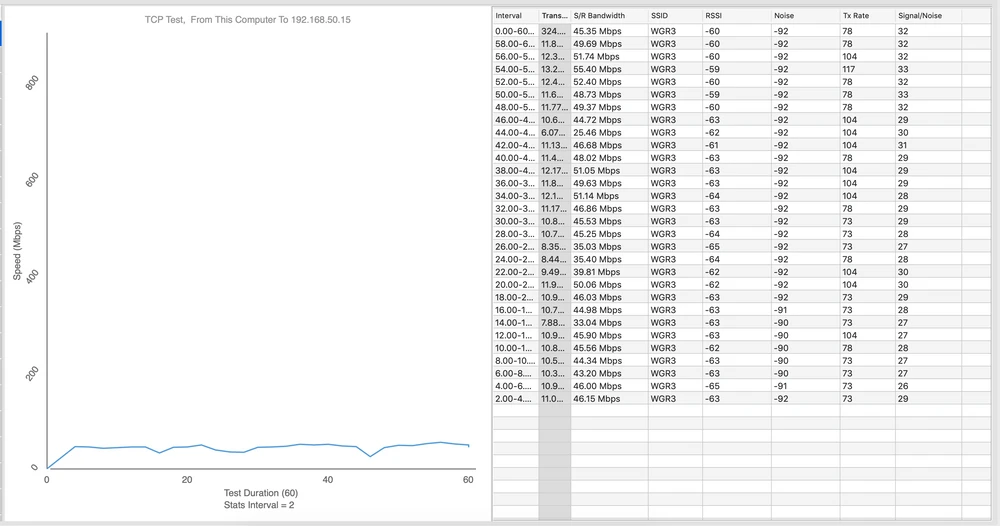

Subir 52Mbps

Resumen

Cambium cnPilot E410 ha encontrado injustificadamente su lugar en el proyecto WiFi4EU. Un gran número de funciones, muchas opciones de configuración de la red inalámbrica y un muy buen rendimiento hablan claramente a su favor! Aunque trabajar en topología de malla da mucho que pensar, el cnPiloto E410 no es un típico Punto de acceso destinado a trabajar en tal red. Es un dispositivo avanzado para trabajar en las típicas redes corporativas. Además, gracias a las excelentes características del funcionamiento del transmisor cnPilot E410, será perfecto para redes inalámbricas de alta densidad. También vale la pena mencionar Cambium cnMaestro - una brillante plataforma para gestionar la configuración y el funcionamiento de los dispositivos Cambium Networks. Generalizando. Seguramente los ingenieros de Cambium han estado a la altura del desafío. Crearon una serie extremadamente eficiente cnPilot para los usuarios avanzados de wireless. Después del golpe, en las próximas partes de nuestra prueba comprobaremos si los dispositivos de otras compañías serán igualmente eficientes...
