Protocolo MIMOSA SRS - una guía práctica para la migración

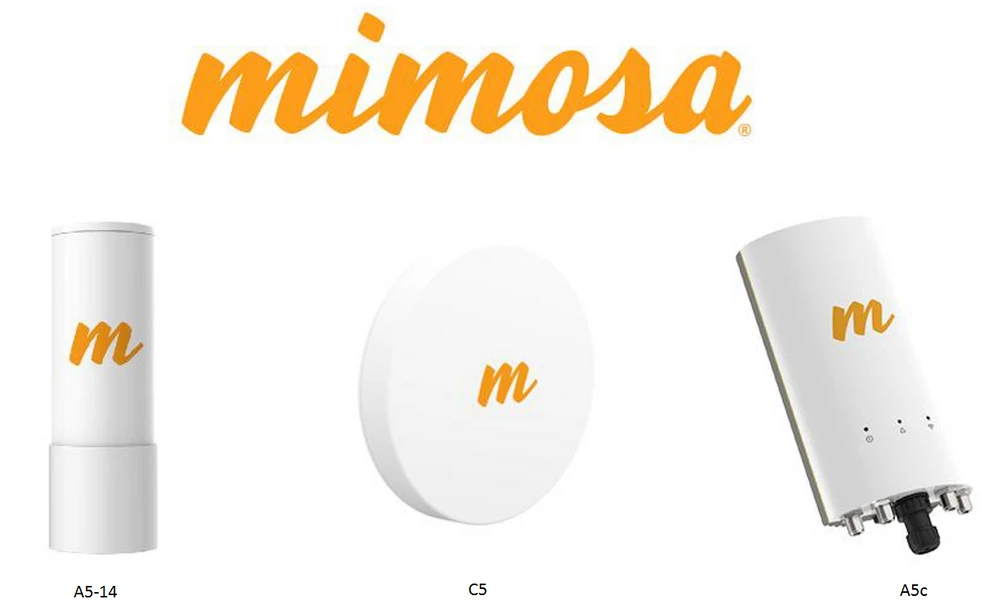

Siguiendo un desarrollo tan dinámico de los productos Mimosa, estábamos esperando el último firmware para los productos Mimosa A5, A5c y C5x

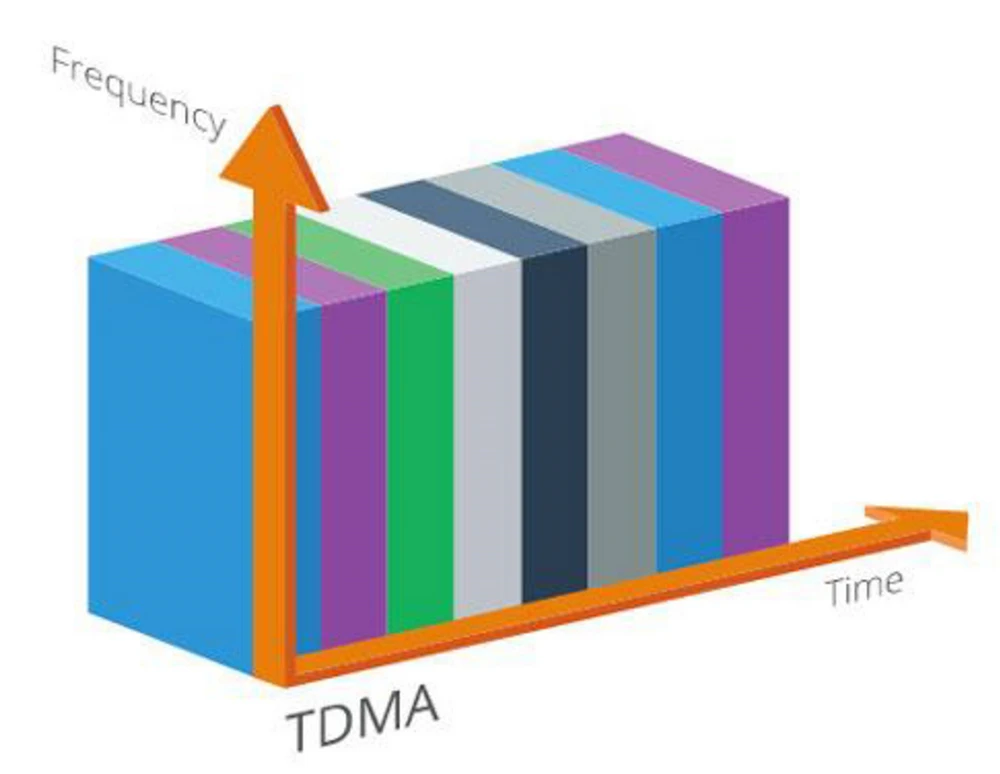

Ha hecho muchas mejoras, la más notable de las cuales es la implementación del protocolo propietario Mimosa SRS (TDMA) y la posibilidad de usar la banda de 5GHz de 4900MHz a 6200MHz.

Y antes de empezar a actualizar, vale la pena familiarizarse con el procedimiento de actualización de la nueva versión del firmware y las noticias que trae.

Y esto es en lo que nos centraremos en este artículo... Trataré de explicar en algunos puntos lo que beneficios la implementación del protocolo Mimosa SRS trae.

La necesidad de comprender las diferencias en el funcionamiento de los protocolos, leer las recomendaciones para la implementación y saber cuáles son los requisitos para la reutilización de los canales.

Idea es como sigue:

1. Comparación de protocolos (WiFi Interop/SRS)

Hay algunas diferencias importantes que debes saber cuando migras al protocolo Mimosa SRS, porque de lo contrario puedes desconectar las antenas del cliente.

• En primer lugar, el modo SRS ya no soporta dispositivos que usan un protocolo diferente, y el umbral de sensibilidad del dispositivo (AGC) debe ajustarse a un rendimiento óptimo.
• A diferencia de WiFi Interop, el SRS sólo soporta un SSID a 5GHz, es decir, antes de encender SRS en la Mimosa A5-360 todos los clientes deben ser cambiados al primer SSID a 5GHz. Después de encender el modo SRS, Mimosa A5-360 retendrá sólo el primer SSID a 5GHz.
• SRS está configurado en Mimosa A5-360, mientras que los dispositivos cliente Mimosa C5x tienen el modo "Auto" por defecto y detectan automáticamente el protocolo.
• También es importante que Mimosa C5x, pueda reiniciarse a sí misma si no detecta el SSID configurado durante 4 minutos. Después de reiniciar Mimosa C5x empezará a escanear (en el fondo) todo el rango de canales para buscar su SSID al que debería conectarse.

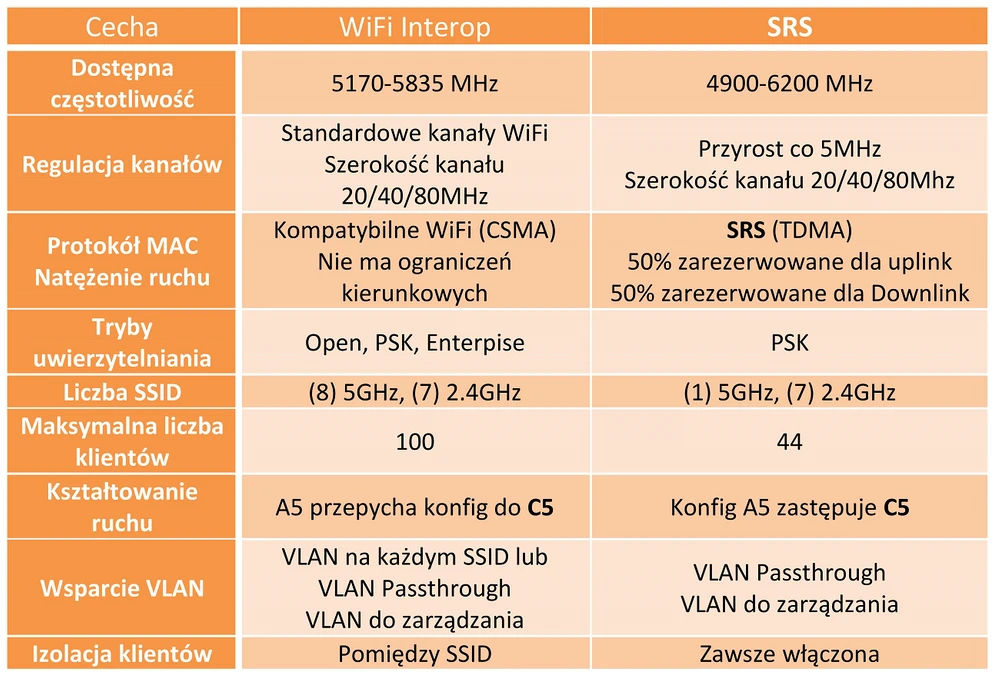

Setting Decoración entre protocolos se ilustra mejor con la siguiente tabla:

También cabe señalar que en siguientes versiones de software, Mimosa planea aumentar el número de clientes conectados, mejorar el protocolo TDMA para el tráfico 75/25 e introducir opciones de autenticación basadas en Radius.

2. Latencia en SRS

Las pruebas de latencia se realizan con la herramienta "ping" (ICMP) llamado desde la línea de comandos o directamente desde la interfaz incorporada (Diagnóstico>Ping).

"Ping" devuelve el valor de RTT (Tiempo de ida y vuelta), es decir, el tiempo mínimo necesario para enviar la señal en ambas direcciones - del emisor al receptor y luego en la otra dirección.

Hay que recordar que el retraso medio está limitado por el tamaño de la ventana TDMA, y Mimosa utiliza fijo SRS para maximizar la eficiencia.

Como resultado El tiempo medio RTT es 20ms.

3. Migración de Interop WiFi a SRS

Ahora vamos a llegar al tema más importante - el procedimiento mismo de la migración a Mimosa SRS, que se presentará en varios pasos:

1. Si tenemos varios SSIDs configurados en Mimosa A5-360, tenemos que cambiar todos los dispositivos cliente C5x al primer SSID al principio, porque como mencioné anteriormente, Mimosa SRS sólo soporta un SSID n 5GHz.
2. A continuación, guarda todas las exclusiones de frecuencia que serán reutilizadas en modo SRS
3. Actualizamos el software a la versión 2.2 en el siguiente orden
1. Primer paso - actualizar todos los C5 a la versión 2.2
2. Paso dos - actualización A5 a la versión 2.2
4. Por favor, espere hasta que todos los dispositivos se hayan actualizado y reconectado. Tanto A5-360 como C5 comenzarán en Interop.
modo WiFi.
5. Seleccionar SRS modo en Mimosa A5:
1. A5 enviará automáticamente una señal a todos los conectados C5 para cambiar el protocolo a SRS
2. Todos C5 y A5 se reiniciará automáticamente
6. Después de un reinicio exitoso, los siguientes ajustes deben ser configurados en Mimosa A5:
1. Apagado "Selección automática de canal"
2. Revertir el ancho del canal 20/40/80MHz (por defecto 80MHz)
3. Ajustar la frecuencia central apropiada. El protocolo SRS permite seleccionar un canal en saltos de 5MHz.
4. Configurar la potencia apropiada (TX Power)
5. Rehabilitar las exclusiones de frecuencia
7. Al final, comprueba que todos los C5 estén conectados y sintoniza el TX Power y el canal si es necesario.

4. Ajuste del mecanismo de AGC (umbral de sensibilidad del dispositivo)

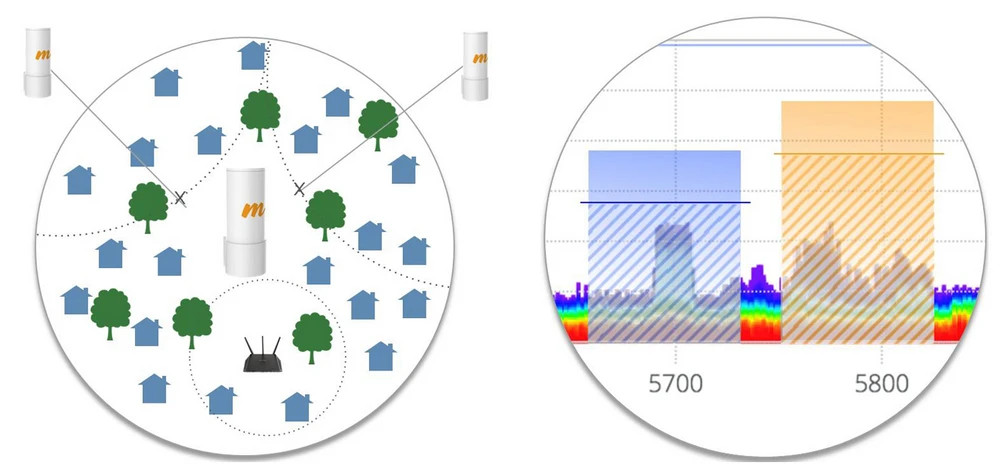

Para evitar demasiadas interferencias y maximizar la capacidad de la red, también se recomienda establecer AGC.

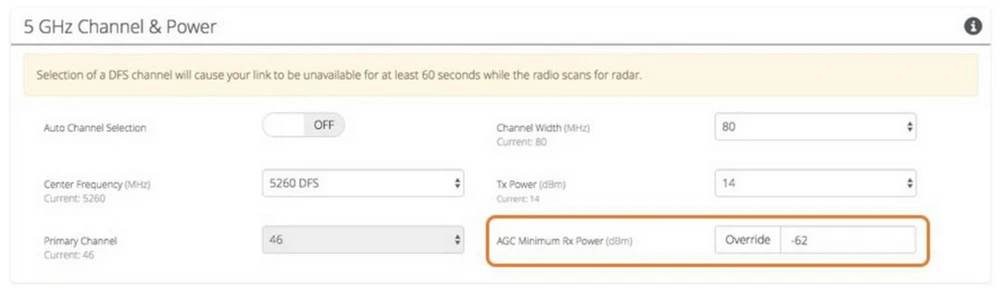

Defecto AGC para A5-360 se fija en -62 dBm y para A5c -72 dBm.

Con un ajuste de AGC apropiado, logramos una alta inmunidad a las interferencias de los dispositivos Wi-Fi de las casas cercanas y a las potenciales interferencias entre las antenas.

Los valores anteriores se han establecido basándose en la suposición de que Mimosa A5-360 se implementará en el estilo MicroPOP, donde la longitud de los enlaces individuales "no será mayor de 1km, mientras que Mimosa A5c se implementará en el estilo GigaPOP, donde la longitud del enlace no supera los 4km.

Para afinar los ajustes de AGC correctamente, sigue estos pasos:

1. Primero comprueba que todos los dispositivos cliente C5 se conectan en modo Mimosa SRS.

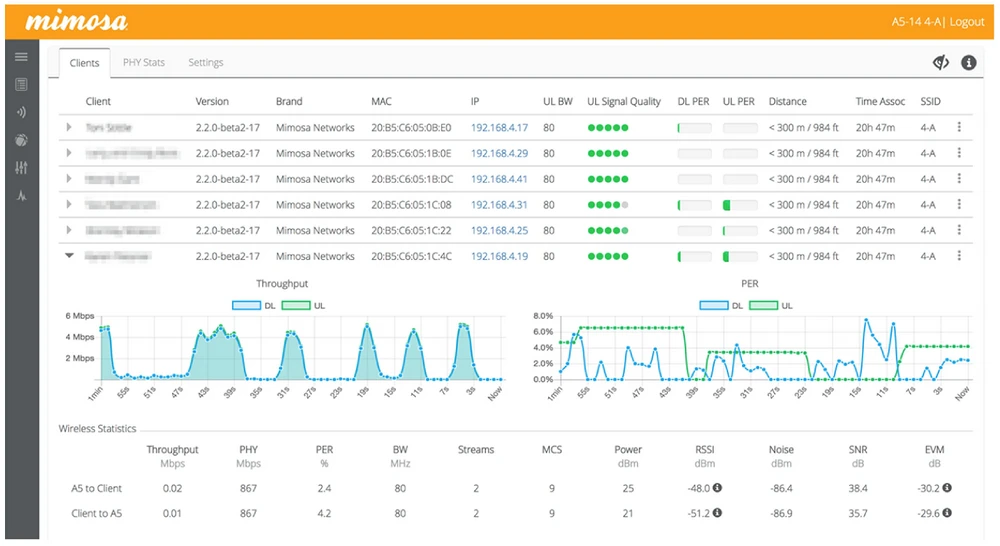

1. Monitorear la lista de clientes para verificar que todos los dispositivos se han conectado correctamente.
2. Si algún cliente no se ha conectado, significa que el valor de AGC es demasiado alto.
3. El valor de AGC debe entonces reducirse en pasos de 1dB hasta que todos los dispositivos se conecten correctamente. (por ejemplo, de -62dB -> -63dB)

4. El nuevo valor de AGC debe ser fijado en 2dB menos que la peor señal del cliente conectado.
2. Si todos los clientes C5 se han conectado correctamente al valor por defecto de AGC, significa que podemos aumentar el valor de AGC aún más para que Mimosa A5 sea aún más resistente a las interferencias.
1. Deberías aumentar el valor de AGC en pasos de 1dB en relación al valor por defecto. Por ejemplo, en Mimosa A5-360 cambiamos el valor de AGC de -62dBm a -61dBm y comprobamos si todos los clientes siguen conectados.
2. Además aumentamos el valor del AGC hasta que los clientes se desconectan.
3. Al final como en el punto 1 fijamos el valor de AGC en 2dB menos que la peor señal del cliente conectado.

5. Reutilización de la banda en A5c y A5-14 (GigaPOPs/MicroPOPs)

La reutilización de los canales (SRS) puede reducir significativamente el número de canales necesarios para cubrir el área geográfica.

y la reutilización inapropiada de los canales (resultado de la ignorancia del usuario) puede perjudicar enormemente el rendimiento de la red debido a la interferencia involuntaria con la radio del cliente C5.

¡Qué es lo más importante!?

Si quieres usar la reutilización del canal correctamente, tienes que seguir las recomendaciones apropiadas.

En el caso de los dispositivos Mimosa A5-360 y Mimosa C5 de excelente aplicación y zonas urbanas (MicroPOP) con alta densidad de población, cabe señalar que C5 requiere una separación mínima de la señal de 25dBr entre los puntos de acceso individuales que operan en el mismo canal.

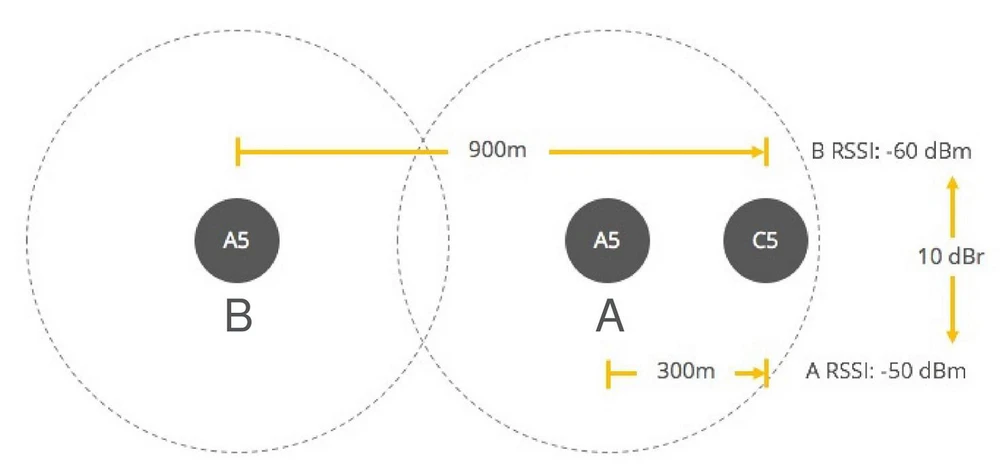

Porque, por ejemplo, si la diferencia de señal es sólo 10dBr entre la Mimosa A5 (A) y Mimosa A5 (B), entonces C5 no podrá reconocer correctamente la señal y la base del "propio transmisor" A y B deben trabajar en diferentes canales.

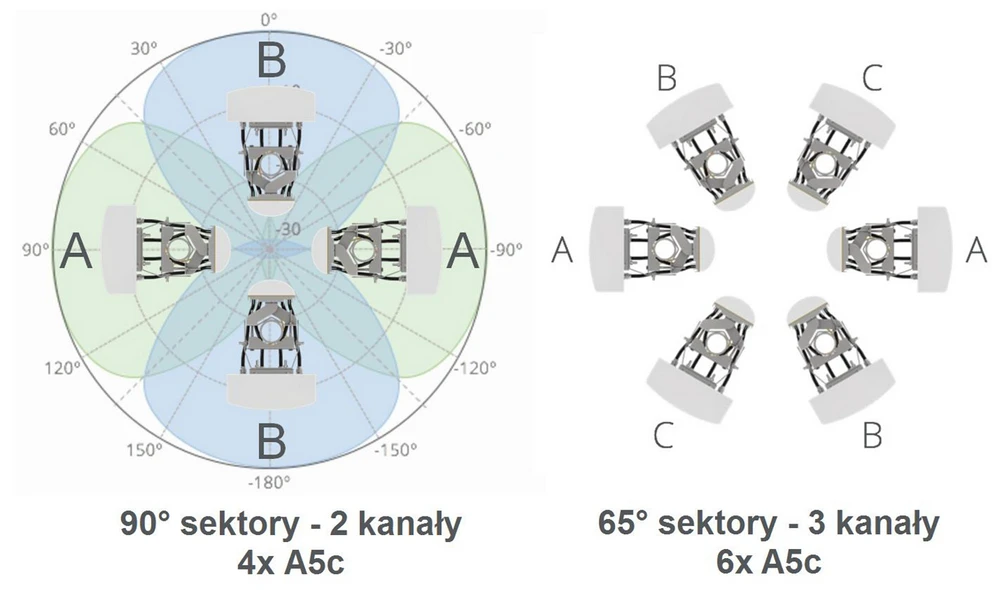

La suposición analógica se aplica a los dispositivos Mimosa A5c, utilizados para soluciones de fuera de la ciudad (GigaPOPs).

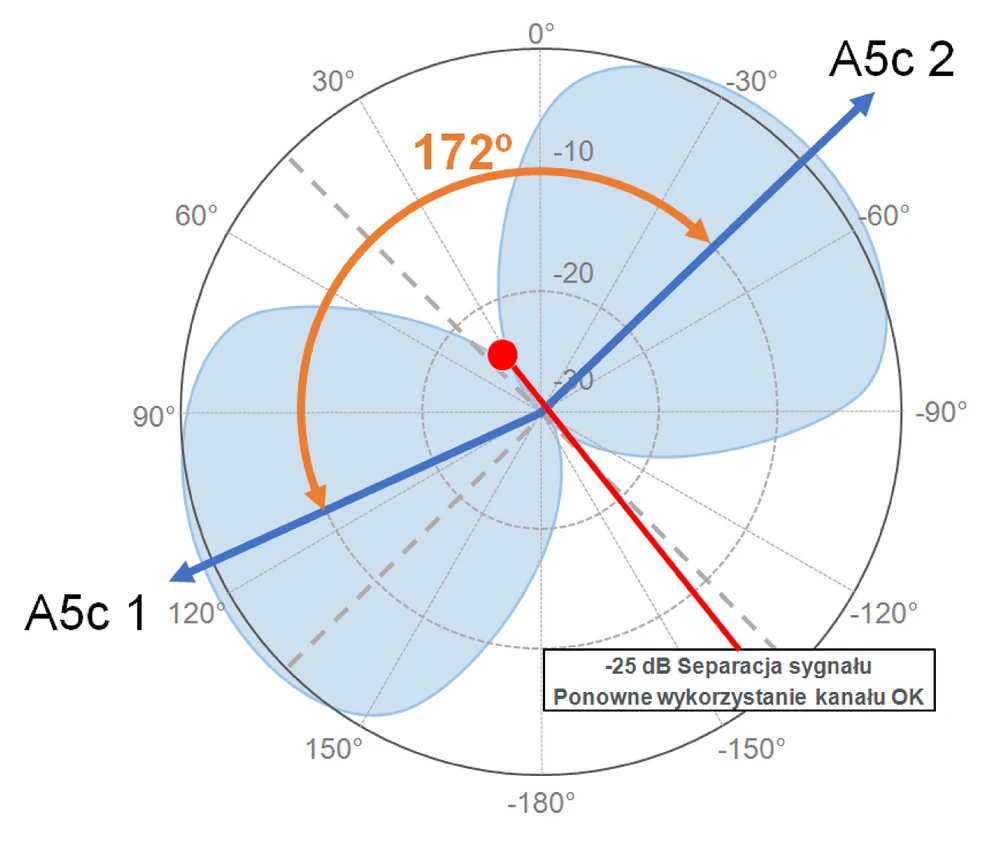

Una vez más, es muy importante que las señales de las antenas sectoriales conectadas a la Mimosa A5c, estén separadas entre sí por un valor de -25dB, y los propios dispositivos deberían preferentemente estar enfrentados entre sí...

Entonces, tanto las antenas del cliente C5 y todo el segmento de la red será capaz de trabajar muy eficientemente - usando sólo un canal!

... y aún así tenemos muchos más canales a nuestra disposición, y añadiendo a esto el conocimiento y el sentido podemos diseñar individuos realmente interesantes.

En resumen, ... si seguimos este enfoque, podemos construir de forma innovadora mega puntos de acceso eficientes para nuestros clientes, con una capacidad de transferencia de datos muy alta.

Lo que es probablemente lo más importante hoy en día... todo lo que se ha dicho se puede lograr e implementar en línea - no desperdiciar el éter innecesariamente!!

Autor:

Leszek Błaszczyk
