Nuevo EPON OLT EXTRALINK - RAPTOR 4P y PREDATOR 8P

Presentamos el último EPON OLT de la línea EXTRALINK. Estos son dispositivos pequeños, cómodos y fáciles de implementar de tamaño 1U 19". Se distinguen por su alto rendimiento y alta compatibilidad con la mayoría de los terminales de clientes disponibles en el mercado.

Disponible en dos versiones:

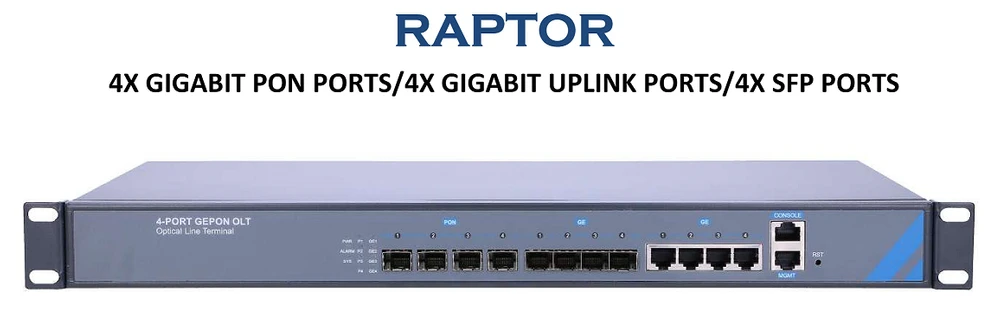

  • 4 puertos PON
  • permite que 256 ONU se conecten (a 1:64 )
  • tiene 4 puertos GE y 4 puertos SFP para el uplink y Combo
  • Agregación de la capa 2
  • soporte de direcciones de mac: 8K
  • manejando el vlan: 4096
  • apoyo a 256 grupos multicast
  • detección y registro automáticos ONU
  • división de la banda dinámica
  • Gestión: TELNET, CLI
  • Gestión a través de EMS (Element Management System) basado en el protocolo estándar SNMP

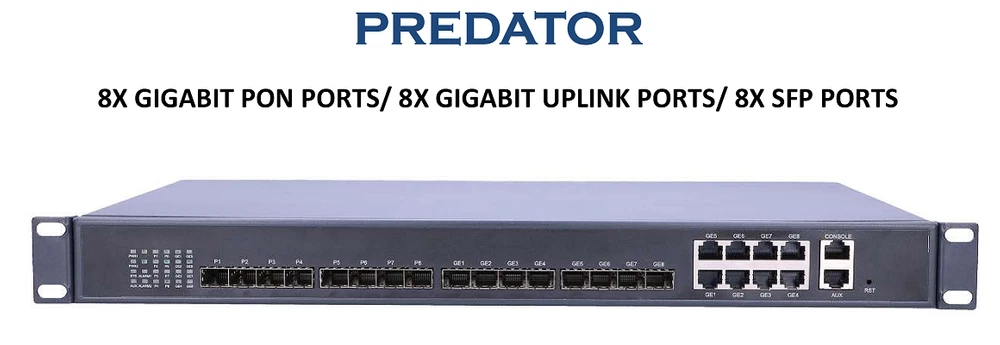

  • 8 puertos PON
  • permite conectar 512 ONU (con empalme 1:64 )
  • tiene 8 puertos GE y 8 SFP para el uplink y el funcionamiento Combo
  • Agregación de la capa 2
  • soporte de direcciones de mac: 8K
  • manejando el vlan: 4096
  • apoyo a 256 grupos multicast
  • detección y registro automáticos ONU
  • división de la banda dinámica
  • Gestión: TELNET, CLI
  • Gestión a través de EMS (Element Management System) basado en el protocolo estándar SNMP
  • doble fuente de alimentación redundante

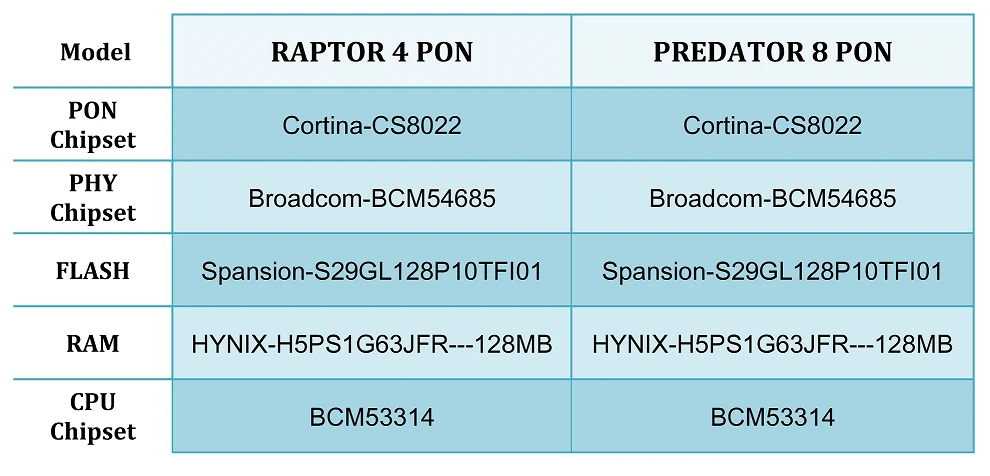

Parámetros técnicos detallados OLT están incluidos en la siguiente tabla:

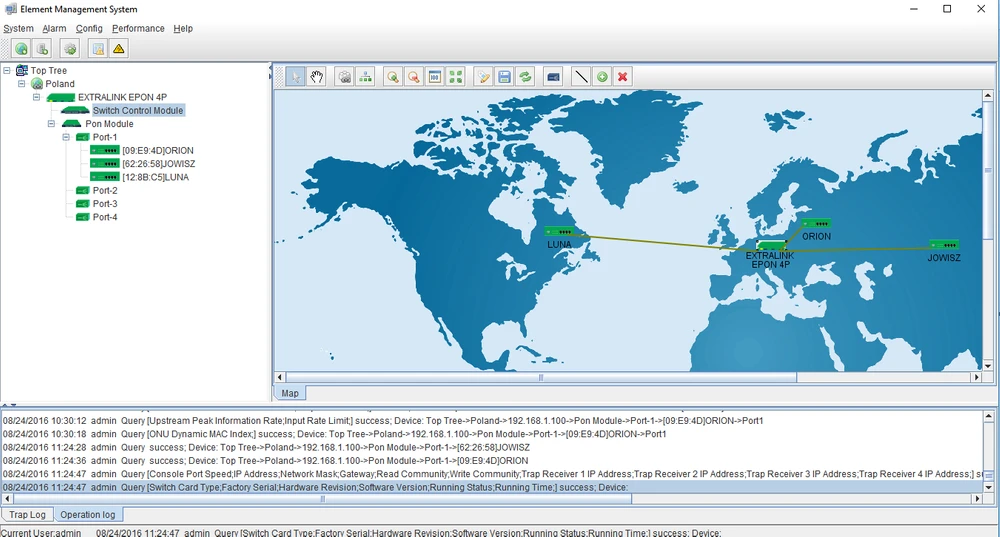

La función más interesante con la que están equipados OLTy es manejar toda la estructura del dispositivo a través del EMS (Element Management System). EMS es una plataforma de gestión de dispositivos integrada, diseñada en base al protocolo estándar SNMP.

Con el SME, los administradores pueden administrar y configurar eficientemente los dispositivos de red - por ejemplo, pueden agregar o eliminar rápidamente más unidades ONU.


Y el EMS permite:

  • detección automática ONU/OLT
  • registro automático
  • conexiones probadas
  • asignación de direcciones MAC
  • filtro de prueba y loopback
  • control de la capacidad
  • controlar el flujo de multidifusión

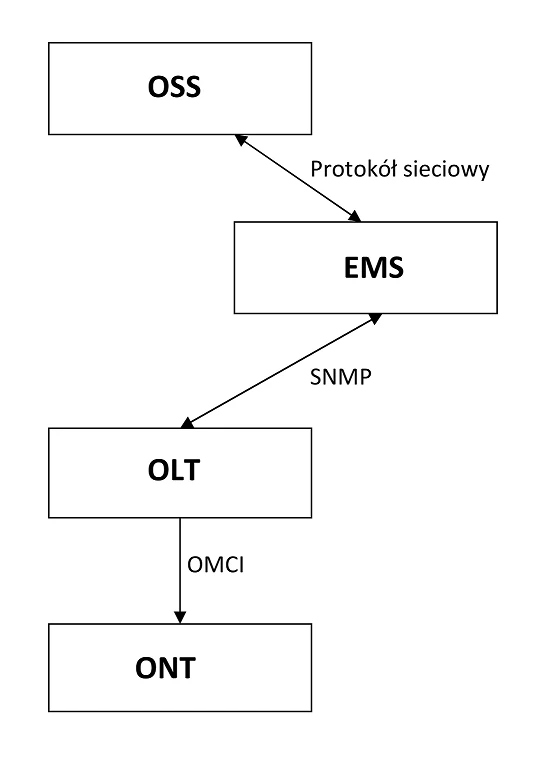

La forma en que el servicio se distribuye a través de la plataforma de EMS y la idea de su funcionamiento se ilustra mejor con este diagrama:

EMS también soporta el estándar TR-069 (WAN Management Protocol), a través del cual el servidor ACS puede realizar una configuración remota automática y puede recoger datos para el diagnóstico de la red.

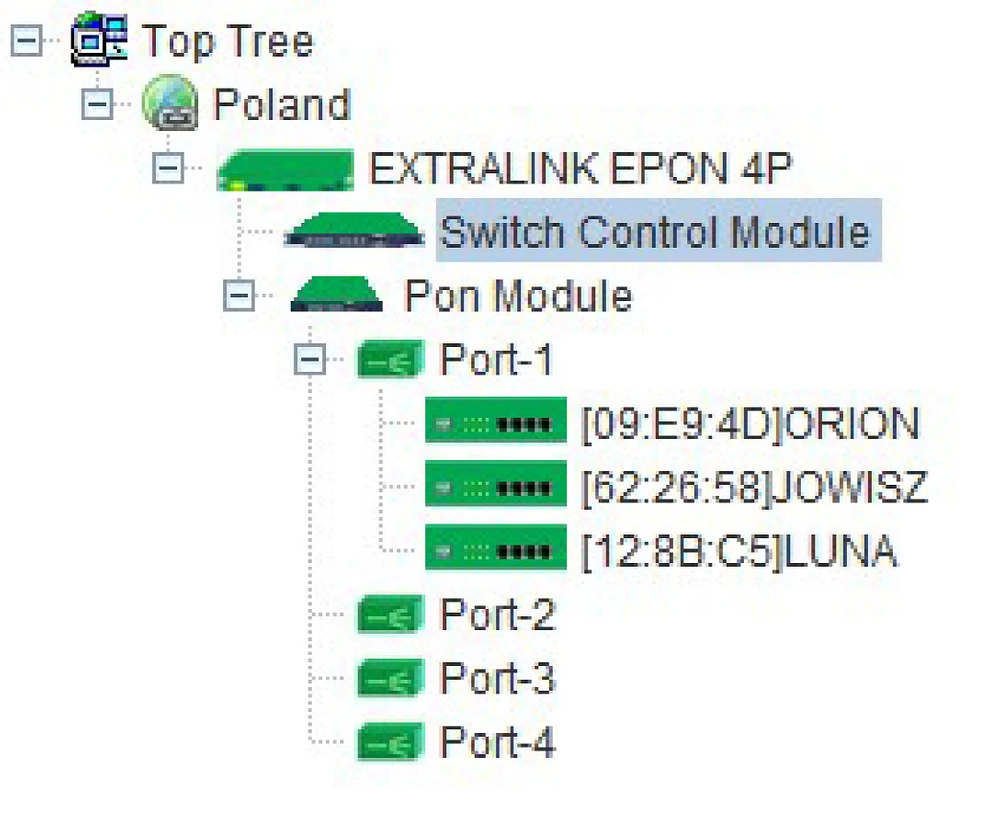

La gestión de los dispositivos a través de la plataforma EMS es muy fácil de usar ya que la interfaz es clara y todos los dispositivos conectados se pueden encontrar fácilmente.

Por favor, acceda a las configuraciones detalladas OLT:

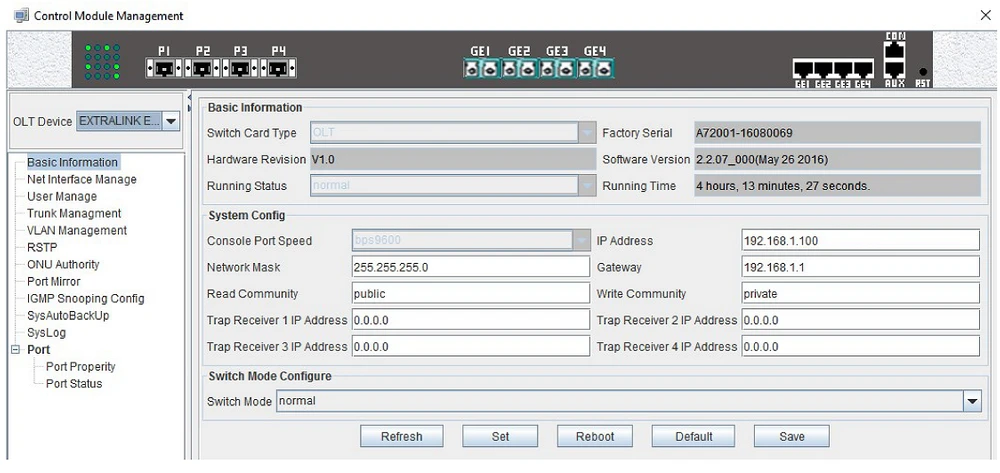

Basic Information

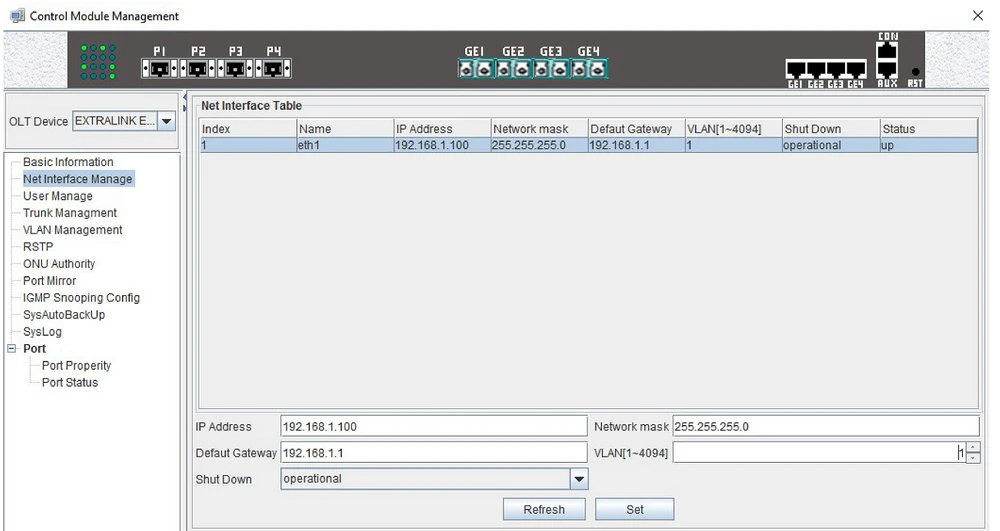

Net Interface Manage

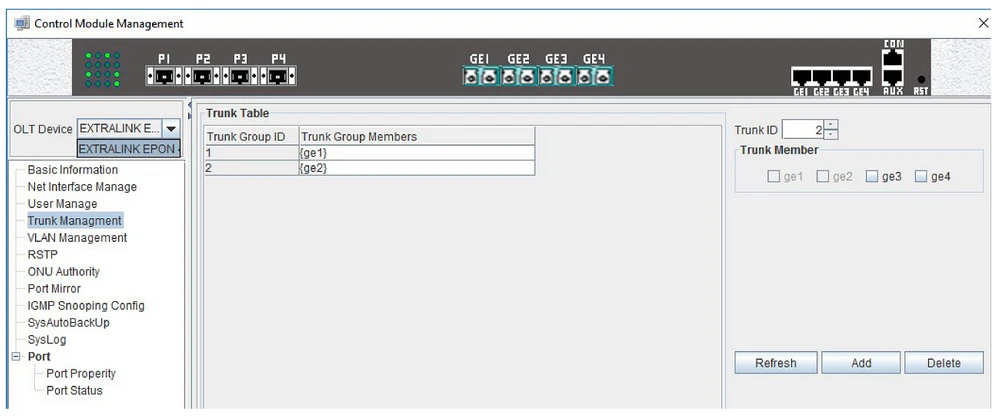

Trunk Management

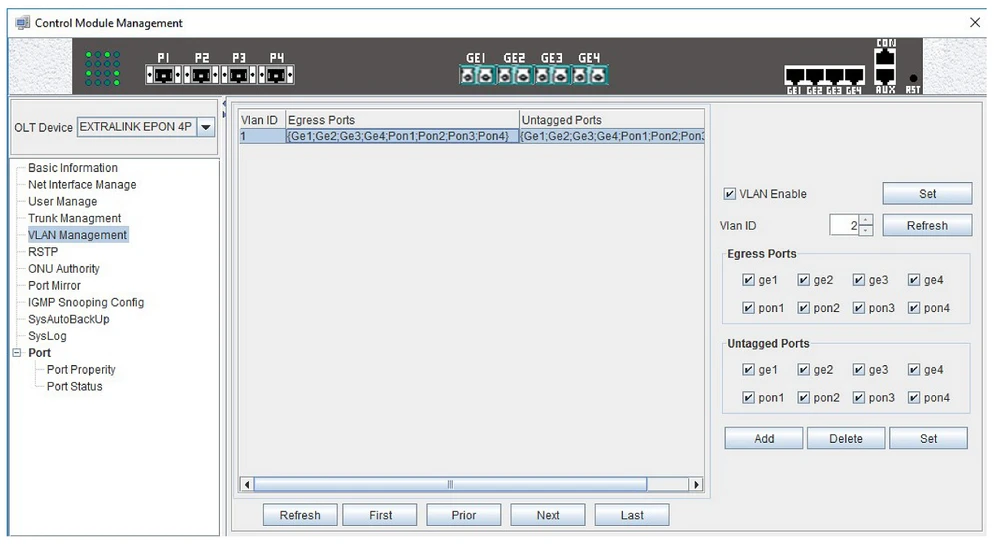

VLAN Managment

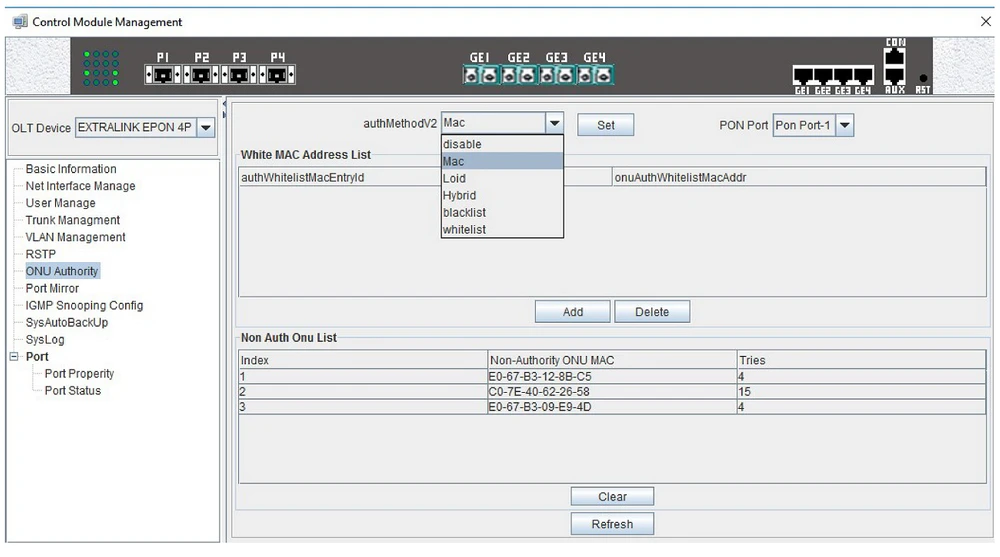

ONU Authority

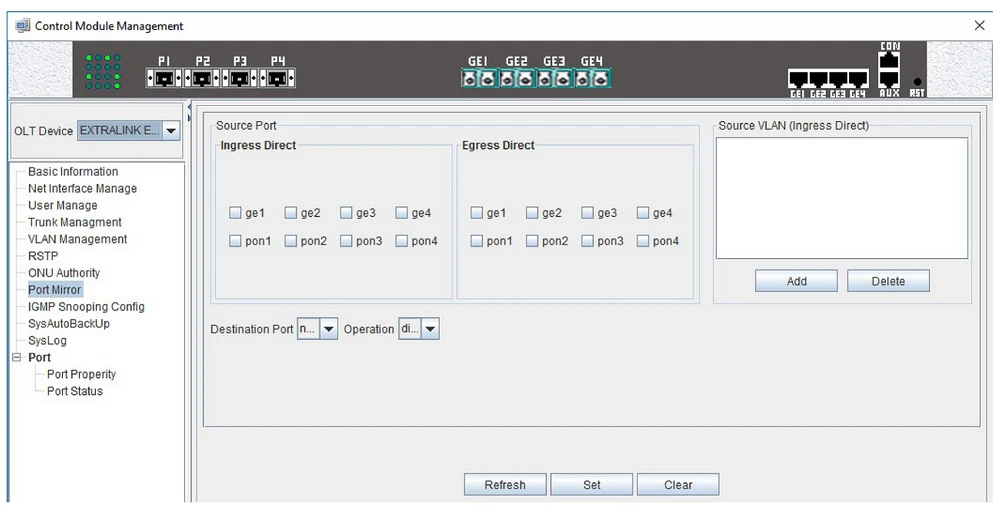

Port Mirror

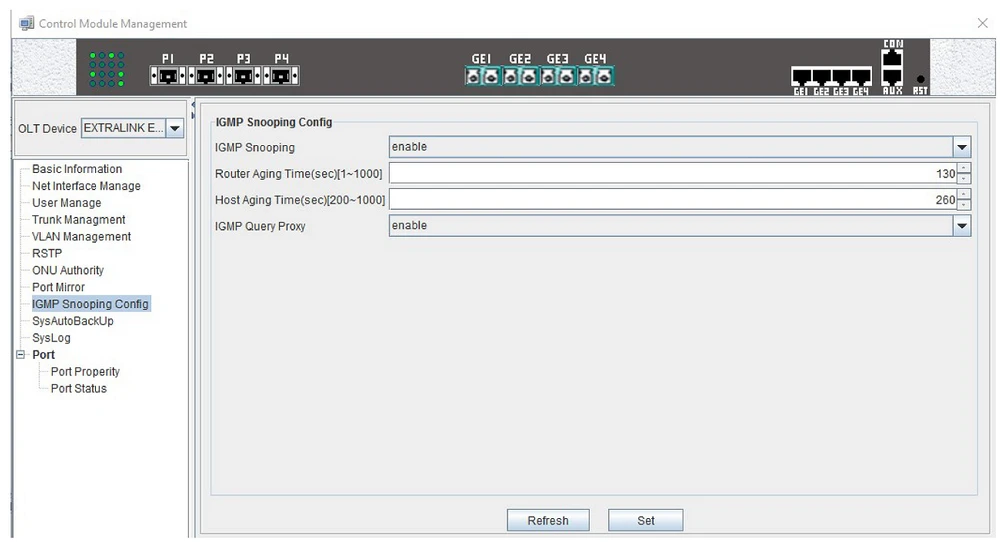

IGMP Snooping

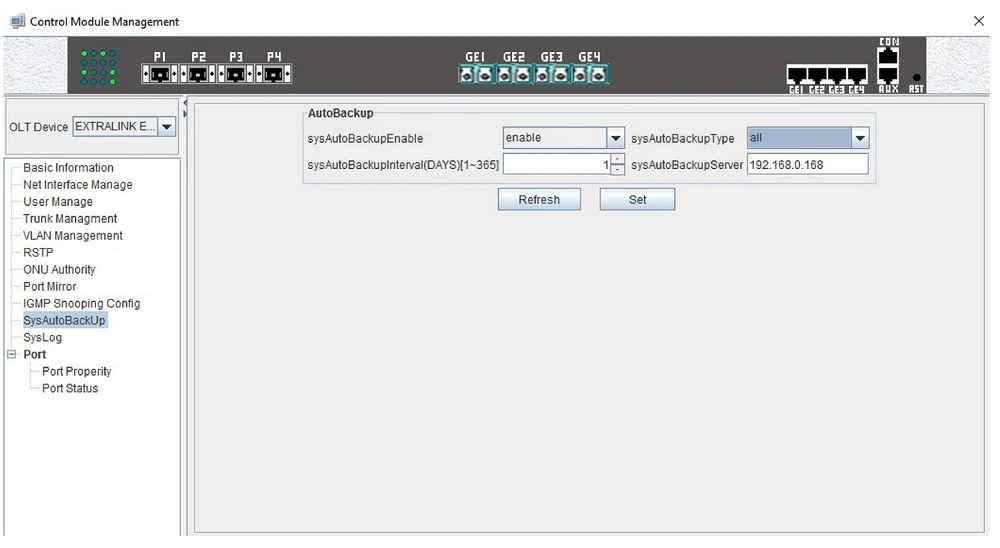

Auto Backup

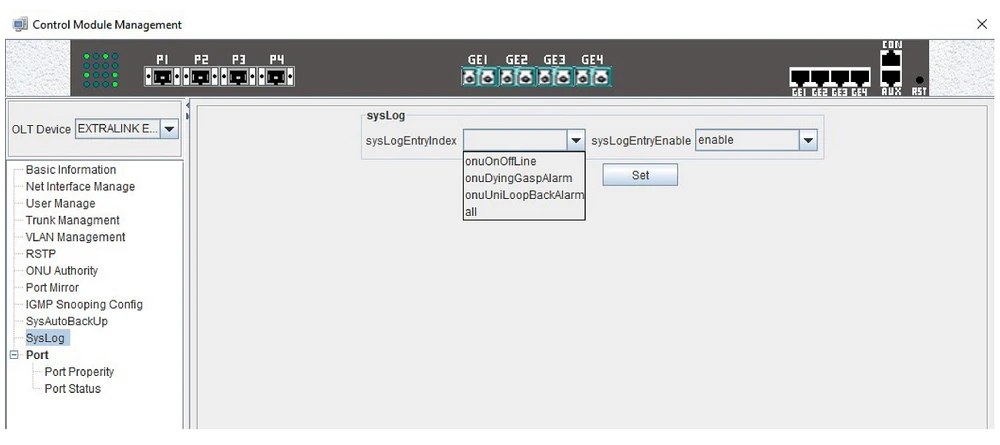

System Log

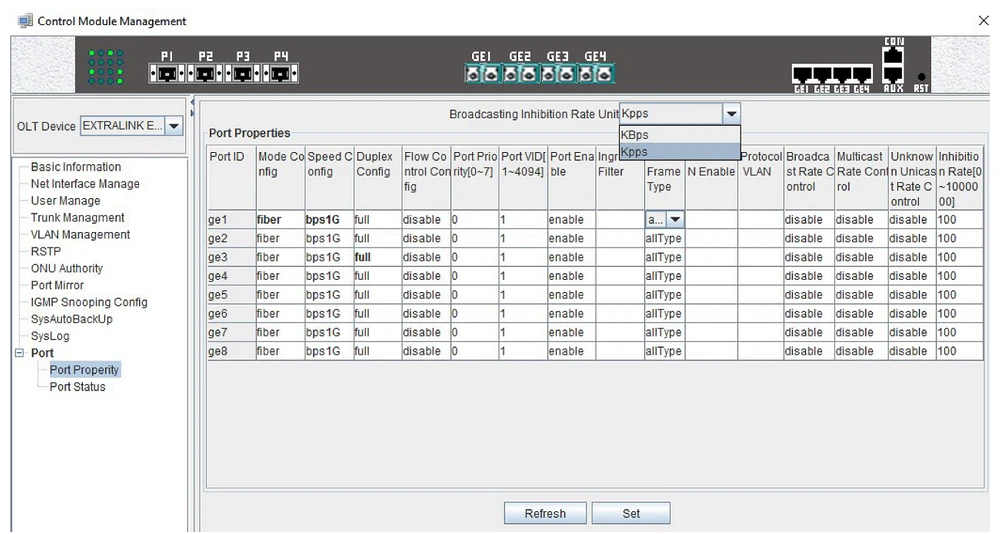

Port Properity

Por supuesto, además de la configuración de OLT, tenemos acceso a una configuración detallada de las terminaciones del cliente ONU, donde podemos configurar remotamente todas las funciones principales.

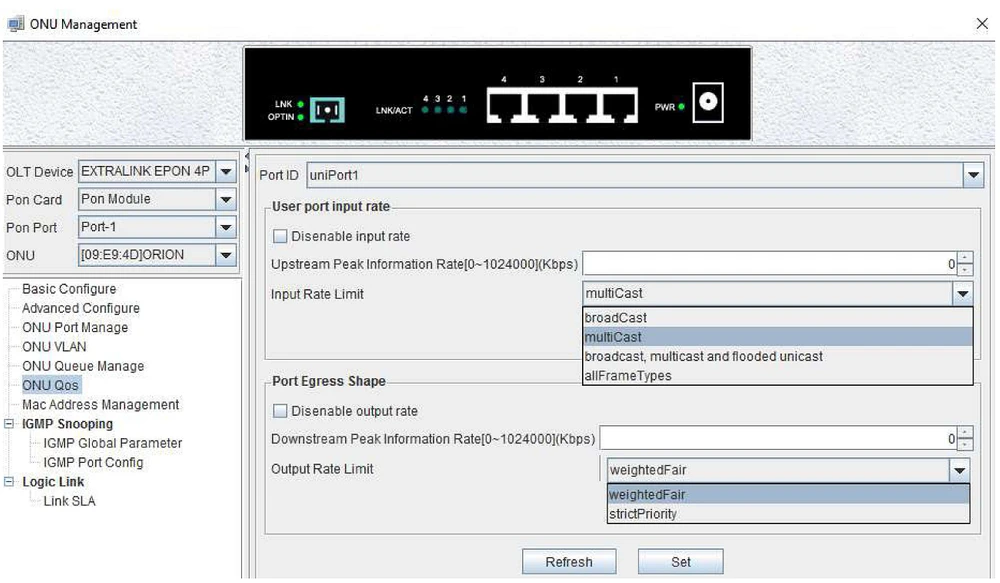

Por ejemplo, podemos configurar remotamente la velocidad del puerto de entrada para un grupo específico de paquetes: broadcast, multicast, flooded unicast etc.

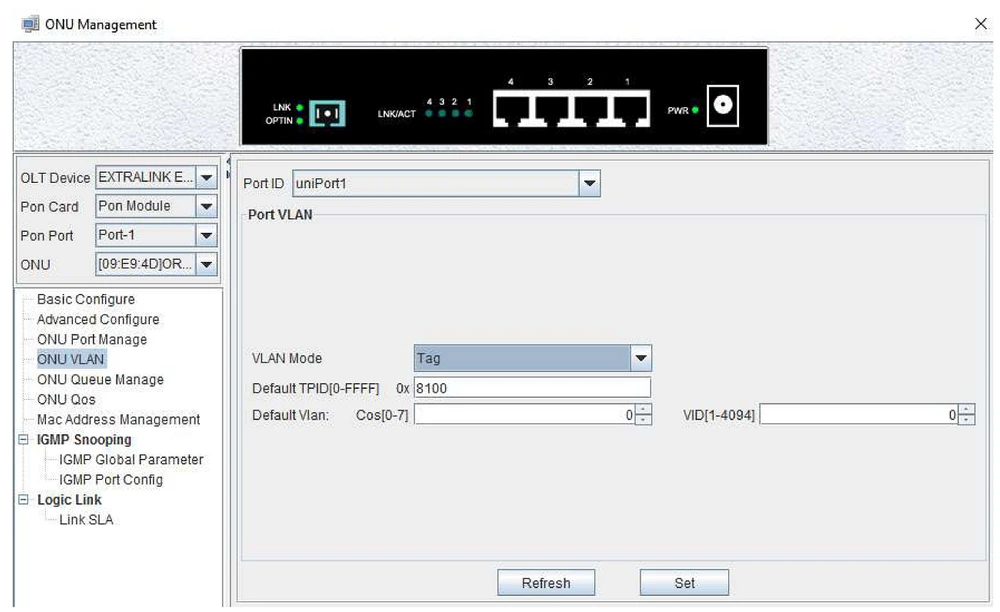

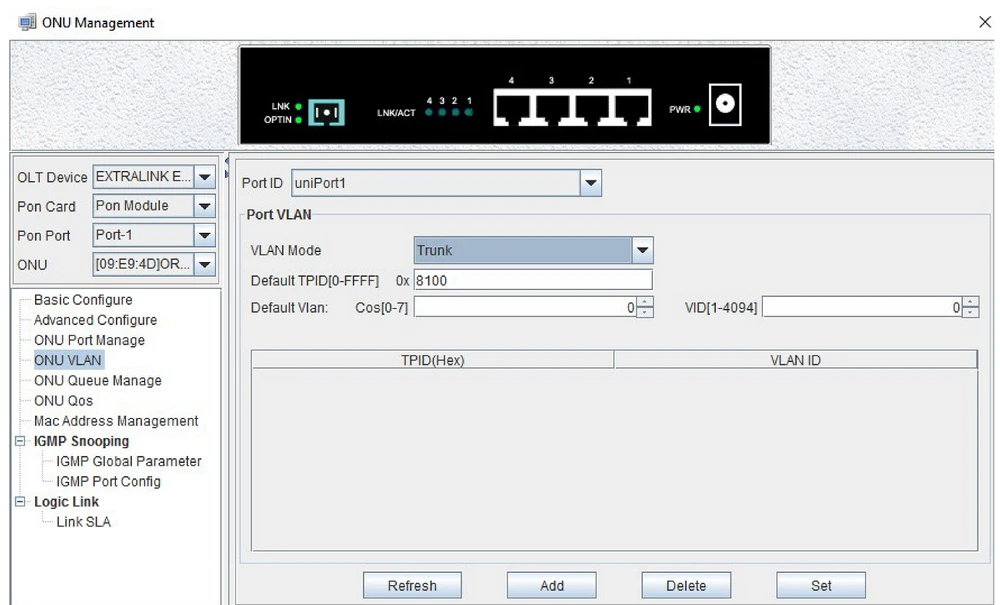

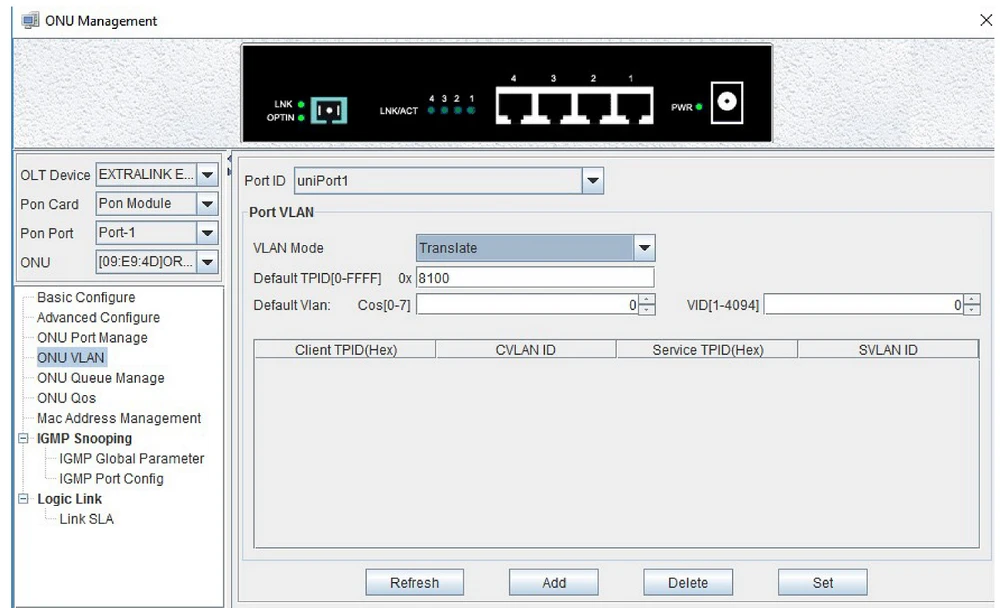

Puede configurar remotamente su VLAN, basado en los modos apropiados: Transparente, Etiqueta, Traducir y Tronco:

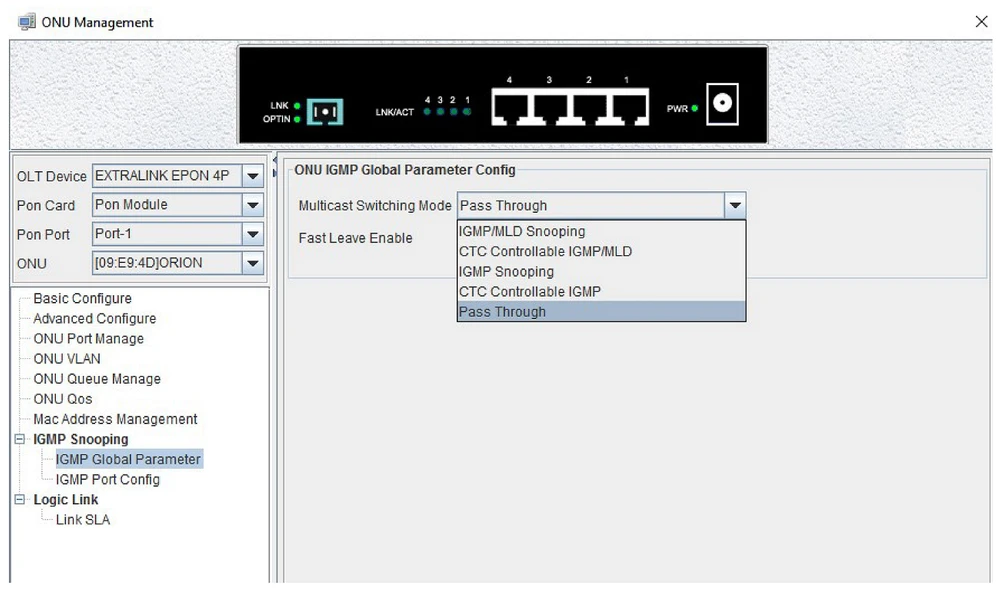

y configurar IGMP en detalle:

Gracias a la plataforma EMS, todo el mundo puede gestionar toda la estructura de la red de forma muy eficiente a distancia, lo que simplifica enormemente todo el proceso de administración.

El administrador puede monitorear el estado de los puertos de los dispositivos, configurar VLANs, IGMP, QoS, autenticar y administrar ONU.

También es invaluable para apoyar la actualización del software remoto ONU, opciones de auto-descubrimiento y detección de enlaces.

EMS es una alternativa a la gestión a través de CLI, que permite a los usuarios menos avanzados configurar rápidamente todos los EPON dispositivos que funcionan en la red con unos pocos clics.

En la actualidad es la solución más barata EPON disponible en el mercado:

RAPTOR 4X GIGABIT PON PORTS/4X GIGABIT UPLINK PORTS/4X SFP PORTS puede obtenerse dentro de 560USD, mientras que PREDATOR 8X GIGABIT PON PORTS/ 8X GIGABIT UPLINK PORTS/ 8X SFP PORTS dentro de 800USD - y las propinas del cliente para ellos cuestan alrededor de 20USD...


Autor:

Leszek Błaszczyk
