TP-Link MC111CS | Convertidor de medios | 1x SC/UPC, 1x RJ45 100Mb/s, 1550/1310nm, Single modo

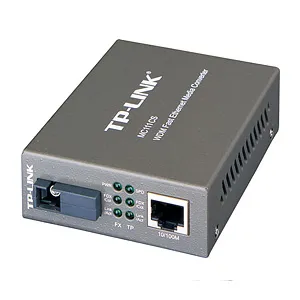

El convertidor de medios TP-Link MC111CS está diseñado para la conversión bidireccional de la señal de fibra óptica 100BASE-FX en una señal 100Base-FT conducida con cable de cobre. Gracias al convertidor de medios WDM, el MC111CS utiliza sólo un cable de fibra óptica para transmitir y recibir datos, lo que reduce el costo del cableado a la mitad. Diseñado de acuerdo con los estándares IEEE 802.3u 10/100Base-TX y 100Base-FX. El MC111CS está diseñado para ser usado con un cable de fibra óptica monomodo usando un conector tipo SC.
Con el MC111CS y de acuerdo con la especificación de transmisión óptica a largo plazo LX, se maximiza la velocidad de transmisión de datos por cable. El convertidor de medios envía señales a 1310 nm y recibe a 1550 nm. Por otro lado, en el dispositivo al que conectamos el convertidor, éste tiene que enviar señales de 1550 nm de longitud de onda y recibir las de 1310 nm de longitud de onda. Un ejemplo de dispositivo TP-LINK que coopera con el MC111CS es el MC112CS.
El convertidor puede funcionar como un dispositivo autónomo o puede montarse en un armario de 19' TP-LINK, y gracias a los indicadores LED del panel frontal el estado del dispositivo siempre estará visible.
Cumple con los estándares 802.3u 10/100Base-TX, 100Base-FX Funciones de paso de falla de enlace y falla de extremo lejano que minimizan la pérdida de señal Soporte para la tecnología WDM, que permite la transmisión y recepción de datos en un solo cable de fibra óptica Aumento del alcance de la transmisión por fibra óptica hasta 20 km Auto MDI/MDI-X (Auto MDI/MDI-X)
Características / filtros | |
Distancia de transmisión | 4-20km |
Ransferencia de datos | Fast Ethernet |
Tipo de conector de fibra óptica | SC |
Altura | 27 |
Altura del paquete | 65 |
Ancho | 94,5 |
Ancho del paquete | 204 |
Auto MDI / MDI-X | Si |
Bidireccional completo (Full duplex) | Si |
Certificación | FCC, CE |
Certificados de sostenibilidad | RoHS |
Color del producto | Negro |
Conector fibra óptica | SC |
Consumo de energía (max) | 2,49 |
Cumplimientos estándar de la industria | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
Dimensiones (Ancho x Profundidad x Altura) | 94,5 x 73 x 27 |
Distancia de transferencia máxima | 20000 |
Estándares de red | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
Estructura de modo de fibra | Monomodo |
Ethernet LAN (RJ-45) cantidad de puertos | 1 |
Ethernet LAN, velocidad de transferencia de datos | 1000 |
Indicadores LED | Poder, Velocidad |
Interno | No |
Intervalo de humedad relativa durante almacenaje | 5 - 90 |
Intervalo de humedad relativa para funcionamiento | 10 - 90 |
Intervalo de temperatura de almacenaje | -40 - 70 |
Intervalo de temperatura operativa | 0 - 40 |
Longitud de onda | 1550 |
Profundidad | 73 |
Profundidad del paquete | 165 |
Puertos de canal de fibra | 1 |
Puertos de entrada y salida (E/S) | 1x 100M SC 1x 100M RJ45 |
Rango máximo de transferencia de datos | 1000 |
Tecnología de cableado | UTP 3, 4, 5e, 5 |
Tecnología de conectividad | Alámbrico |
Tipo de interfaz ethernet | Gigabit Ethernet |
Convención y módulo de medios de comunicación | |
Funciones básicas | La tecnología WDM Modo completo y medio dúplex en el puerto FX Control de flujo de datos full dúplex (estándar IEEE 802.3x) Control de flujo de datos medio dúplex (contrapresión) Las funciones de Paso de Falla de Enlace y Falla de Extremo Extremo minimizan las pérdidas de señal causadas por errores de conexión Aumentar el alcance de la transmisión por fibra óptica hasta 20 km. |
Puertos | 1 puerto SC/UPC 100M 1 puerto RJ45 100M (Auto MDI/MDIX) |
Longitud de onda | 1550nm Tx/1310nm Rx |
WDM TX | 1550nm |
WDM RX | 1310nm |
Cable de red 10BASE-T | Cable UTP Cat 3, 4 o 5 (hasta 100m) STP EIA/TIA-568 cable 100Ω (hasta 100m) |
Cable de red 100BASE-T | Cat 5, o cable UTP 5e (hasta 100m) STP EIA/TIA-568 cable 100Ω (hasta 100m) |
Cable de alimentación 100BASE-FX | Fibra óptica monomodo |
Indicadores de diodos | PWR, FDX/Col, Link/Act, SPD |
Dimensiones (S×G×W) | 94.5*73.0*27.0 mm (3.7*2.9*1.1 pulgadas) |
Fuente de alimentación | Fuente de alimentación externa |
Consumo máximo de energía | 2,49W |
Certificados | FCC, CE, RoHS |
Ambiente de trabajo | Temperatura de funcionamiento permitida: 0℃~40℃ (32℉~104℉) Temperatura de almacenamiento permitida: -40℃~70℃ (-40℉~158℉) La humedad del aire permitida: 10%~90%, sin condensación Humedad de almacenamiento permitida: 5%~90%, sin condensación |
Instrucciones de instalación | Descargar |
El estado del LED no cambia cuando sólo se conecta el módulo SFP. Sólo cuando todas las conexiones son correctas, los LEDs del puerto se encienden.
En el módulo SFP se pueden ver dos triángulos, como se muestra en la imagen de abajo, el polo hacia el exterior indica el puerto Tx (transmisión), mientras que el polo hacia el interior indica el puerto Rx (recepción). Al conectar el SFP, tenemos que asegurarnos de que la Tx y la Rx coinciden en ambos lados, lo que significa Tx Rx, Rx Tx.
En el caso del módulo SFP multimodo, debido a la longitud de onda multimodo en el rango de la luz visible, podemos ver el láser rojo del puerto Tx después de insertar el módulo SFP en el enchufe SFP. Y cuando conectamos la fibra óptica, también podemos ver el láser rojo del extremo de la fibra óptica que está conectado al puerto Tx. Sin embargo, en el caso de los dispositivos monomodo, ese fenómeno no es visible porque la longitud de onda del monomodo está fuera del rango de la luz visible.
1) En el caso del SFP multimodo podemos comprobar el láser rojo en ambos lados como se ha explicado anteriormente; en el caso del SFP monomodo se puede comprobar con probadores de fibra óptica profesionales.
Si no hay un láser rojo del puerto Tx del SFP cuando se enchufa en la toma SFP, la toma SFP o SFP puede estar dañada, se recomienda cambiar la toma SFP o SFP para realizar la prueba.
Si vemos un láser rojo del puerto Tx del módulo SFP, pero no hay un láser rojo en el extremo de la fibra conectada al puerto Tx, puede ser debido a la fibra, podemos probar con otra fibra.
2) Para el SFP multimodo y monomodo, también se deben comprobar los siguientes puntos:
Comprueba que la Tx y la Rx coinciden como se ha explicado anteriormente.
Comprueba si el tamaño (9 / 125um, etc.), el modo (simple / múltiple), la longitud de la fibra cumplen los requisitos del SFP.
Compruebe que la velocidad del puerto SFP es compatible con el módulo SFP. Por ejemplo, el Gigabit SFP sólo puede funcionar con un puerto SFP de 1000 Mbps.
1) Todos los TP-Link SFP, Convertidor de Medios, Interruptores pueden trabajar juntos.
2) Nuestros SFPs/convertidores de medios/interruptores son estándar en la industria y no tienen ningún código de detección ni ningún otro mecanismo de detección, pero algunos otros proveedores pueden limitar sus modelos a trabajar sólo con sus propios dispositivos. Si desea utilizar nuestro SFP/Conversor de medios/Interruptores junto con dispositivos de otros fabricantes, póngase en contacto con su persona de apoyo para ver si hay algún proyecto de detección o si puede trabajar con un interruptor de otros proveedores.
