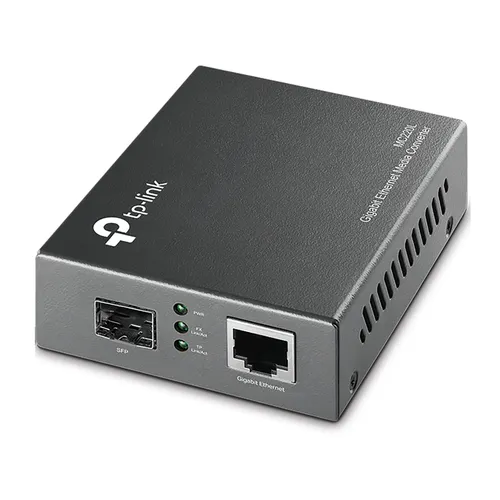

El convertidor de medios MC220L permite la conversión bidireccional de la señal óptica 1000BASE-SX/LX en una señal conducida con cable de cobre 10/100/1000Base-T. Diseñado de acuerdo con los estándares IEEE802.3ab 1000Base-T y IEEE802.3z 1000Base-SX/LX/LH, el convertidor MC220L está diseñado para su uso con cables de fibra óptica multimodo y monomodo que utilizan un conector LC. El dispositivo permite la recepción y la transmisión de la señal multimodal de 850 nm de longitud de onda y de la señal monomodal de 1310 nm de longitud de onda.
El convertidor puede funcionar como un dispositivo autónomo o puede montarse en una carcasa TP-LINK. El puerto TX tiene una función de cruce automático (Auto MDI/MDI-X). En el panel frontal hay indicadores LED que informan sobre el estado del dispositivo. El convertidor de medios, utilizando cable multimodo, transmite señales ópticas a distancias de hasta 0,55 km, mientras que utilizando cable monomodo, transmitirá señales a distancias de hasta 10 km.
| Características / filtros | |
| Distancia de transmisión | 4-20km, Menos de 1km, |
| Ransferencia de datos | Gigabit Ethernet |
| Tipo de conector de fibra óptica | LC |
| Altura | 27 |
| Altura del paquete | 65 |
| Ancho | 94,5 |
| Ancho del paquete | 204 |
| Auto MDI / MDI-X | Si |
| Bidireccional completo (Full duplex) | Si |
| Certificación | FCC, CE |
| Conector fibra óptica | SFP |
| Consumo de energía (max) | 3,95 |
| Cumplimientos estándar de la industria | IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x |
| Dimensiones (Ancho x Profundidad x Altura) | 94,5 x 73 x 27 |
| Distancia de transferencia máxima | 10000 |
| Estándares de red | IEEE 802.1ab, IEEE 802.3x, IEEE 802.3z |
| Ethernet LAN (RJ-45) cantidad de puertos | 1 |
| Ethernet LAN, velocidad de transferencia de datos | 1000 |
| Indicadores LED | Enlace |
| Intervalo de humedad relativa durante almacenaje | 5 - 90 |
| Intervalo de humedad relativa para funcionamiento | 10 - 90 |
| Intervalo de temperatura de almacenaje | -40 - 70 |
| Intervalo de temperatura operativa | 0 - 40 |
| Peso del paquete | 420 |
| Profundidad | 73 |
| Profundidad del paquete | 165 |
| Puertos de canal de fibra | 1 |
| Puertos de entrada y salida (E/S) | 1x 1000M SC 1x 1000M RJ45 |
| Rango máximo de transferencia de datos | 1000 |
| Tecnología de cableado | UTP 5e, 5 |
| Tecnología de conectividad | Alámbrico |
| Tipo de interfaz ethernet | Gigabit Ethernet |
| Conversor de medios y módulo | |
| Normas y protocolos | IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x |
| Funciones básicas | Control de flujo de datos full dúplex (estándar IEEE 802.3x) Aumentar el alcance de la transmisión por fibra óptica a 0,55 km para las conexiones multimodales y a 10 km para las conexiones monomodales. |
| Puertos | 1 puerto 1000Mb/s SFP 1 puerto RJ45 10/100/1000Mb/s (Auto MDI/MDIX) |
| Longitud de onda | Dependiendo del módulo SFP utilizado |
| Network Media 1000BASE-X | Módulo SFP (monomodo o multimodo) |
| Cable de red 1000BASE-T | Cable UTP Cat 5, 5e o 6 (hasta 100 m) STP EIA/TIA-568 cable 100Ω (hasta 100 m) |
| Indicadores de diodos | PWR, Link/Act |
| Dimensiones (S×G×W) | 94,5 x 73,0 x 27,0 mm (3,7 x 2,9 x 1,1 pulgadas) |
| Fuente de alimentación | Fuente de alimentación externa |
| Consumo máximo de energía | 1,7 W |
| Certificados | FCC, CE, RoHS |
| Ambiente de trabajo | Temperatura de funcionamiento permitida: 0℃~40℃ (32℉~104℉) Temperatura de almacenamiento permitida: -40℃~70℃ (-40℉~158℉) La humedad del aire permitida: 10%~90%, sin condensación Humedad de almacenamiento permitida: 5%~90%, sin condensación |
| Instrucciones de instalación | Descargar |
