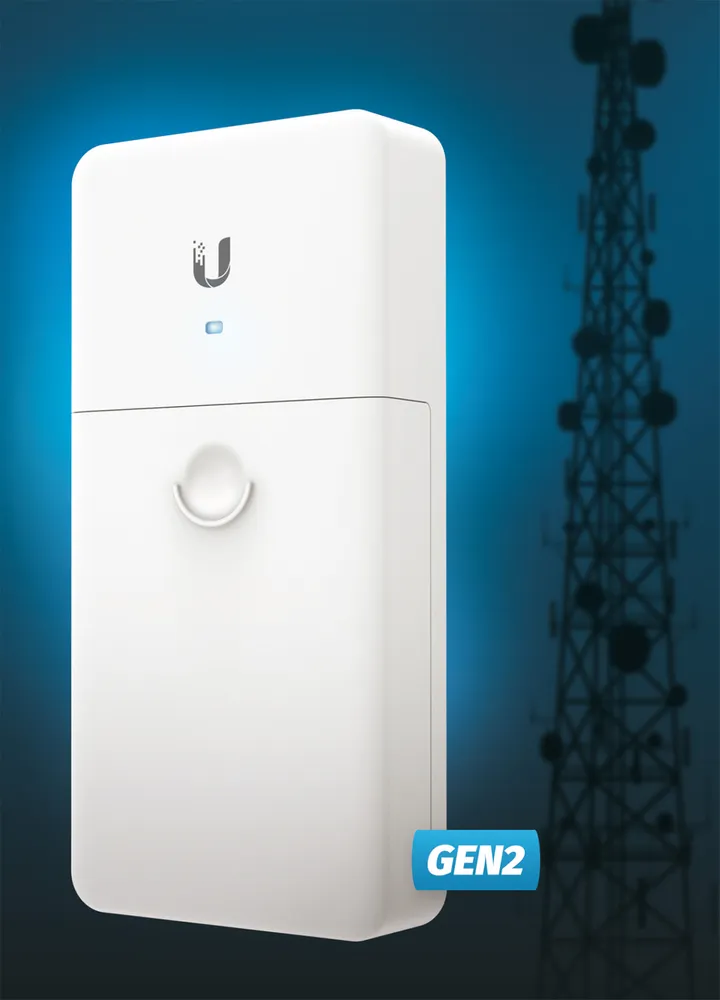

FiberPoE proporciona conectividad de fibra óptica a cualquier dispositivo PoE.
FiberPoE está equipado con un recinto exterior resistente a la intemperie con un sistema integrado de gestión del alivio.
FiberPoE le permite separar la fuente de alimentación de los cables estándar de Ethernet o de un bloque estándar de terminales/cables de alimentación. Hay tres formas de configurar la energía de entrada y de salida.
El uso de cable de datos de fibra óptica reduce significativamente el riesgo de fallos debido a descargas electrostáticas (ESD) e interferencias electromagnéticas (EMI). La integridad de los datos se mantiene para las transmisiones por encima de los 100 metros. FiberPoE Gen 2 soporta el módulo SFP 1G y una fuente de alimentación de 24 V, así como 50 V de un cable DC o PoE.
Características / filtros | |
Ransferencia de datos | Gigabit Ethernet |
Tipo de conector de fibra óptica | Ranura SFP |
Altura | 32,4 |
Ancho | 196,4 |
Cantidad de puertos Power over Ethernet (PoE) | 1 |
Certificación | CE, FCC, IC |
Color del producto | Blanco |
Conector fibra óptica | SFP |
Consumo energético | 1,5 |
Código de Sistema de Armomización (SA) | 85176990 |
Dimensiones (Ancho x Profundidad x Altura) | 196,4 x 93,5 x 32,4 |
Ethernet LAN (RJ-45) cantidad de puertos | 1 |
Interno | Si |
Intervalo de humedad relativa para funcionamiento | 10 - 95 |
Intervalo de temperatura operativa | -40 - 60 |
Peso | 288 |
Profundidad | 93,5 |
Puertos de canal de fibra | 1 |
Rango máximo de transferencia de datos | 1000 |
Tecnología de conectividad | Alámbrico |
Voltaje de entrada | 57 |
Voltaje de salida | 24 - 50 |
Parámetros técnicos básicos | |
Dimensiones | 196,4 mm × 93,5 mm × 32,4 mm |
Peso | 288 g |
Caso | Policarbonato, blanco |
Conectores de la interfaz | (1) Puerto SFP de 1 Gbps SFP (1) Bloque de terminales DC (1) Puerto RJ45, 2 pares o 4 pares DC (1) Puerto Ethernet PoE de 1 Gbps, 2 pares (entrada de 24 V DC) o 4 pares (entrada de 24 o 50 V DC) Paso PoE |
Polarización PoE | 2 pares (24 o 50 V DC), pines 4, 5 (+); 7, 8 (-) 4-vapor (50 V DC), pines 1, 2, 4, 5 (+); 3, 6, 7, 8 (-) |
Método de suministro de energía | Entrada RJ45 DC, 2 o 4 pares, compatible con PoE Puerto RJ45 PoE, 2 o 4 vapores, compatible con PoE Bloque de terminales DC |
Salida PoE (puerto PoE RJ45) | 2 o 4 pares (entrada de 24 V DC) O 4 pares (50 V DC de entrada) de paso |
Salida de DC (bloque de conexión) | 24 o 50 V DC (entrada DC o puerto PoE) |
Voltaje de entrada de DC | 16V a 57V |
Consumo de energía típico | 1.5 W |
Protección contra sobrecargas | Tubo de descarga de gas de alta corriente incorporado para el bloque de terminales DC y el puerto PoE |
La temperatura de funcionamiento | -40°C a 60°C |
La humedad de trabajo | 10% a 95% |
Protección de ESD/EMP | ± 24 kV en el aire, ± 24 kV de contacto |
Certificados | CE, FCC, IC |
1. Podłącz moduł światłowodowy SFP do portu SFP.
2. Zdejmij osłonę z kabla światłowodowego i podłącz żyłę kabla światłowodowego do modułu SFP.
3. Nawiń żyły światłowodowe wokół bębna w kierunku przeciwnym do ruchu wskazówek zegara.
4. Kontynuuj do momentu, aż szpule kabli w osłonie nałożą się na bęben przez co najmniej 1½ obrotu. Zatrzaśnij kabel w zacisk, aby go zamocować.
5. Podłącz drugi koniec kabla światłowodowego do innego urządzenia światłowodowego.
El rango de temperatura de funcionamiento es de -40°C a 60°C.
Métodos de suministro de energía:
- Entrada RJ45 DC, 2 o 4 pares, compatible con PoE
- Puerto RJ45 PoE, 2 o 4 vapores, compatible con PoE
- Bloque de terminales DC
