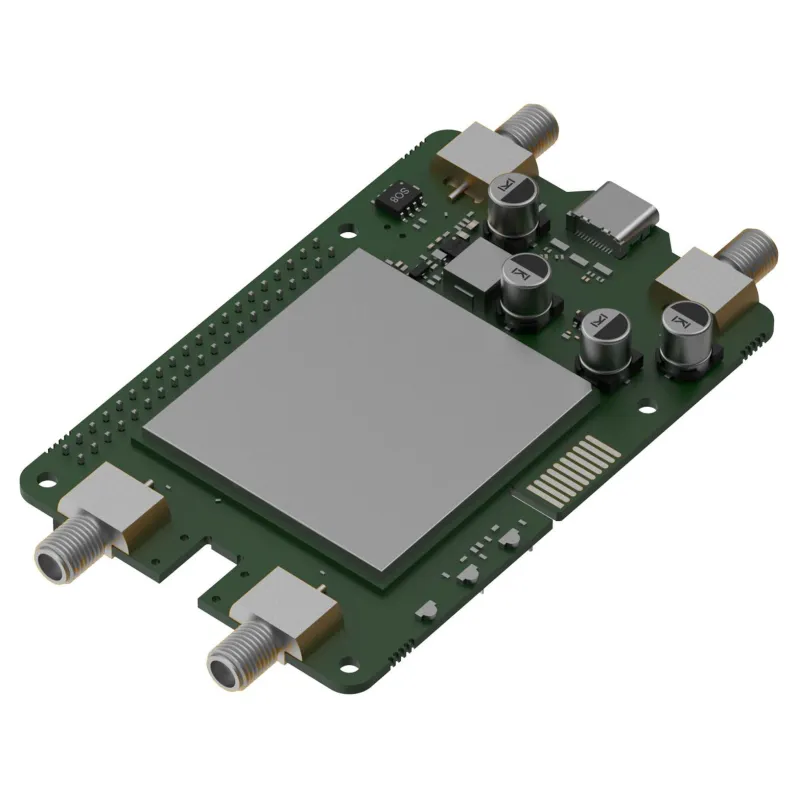

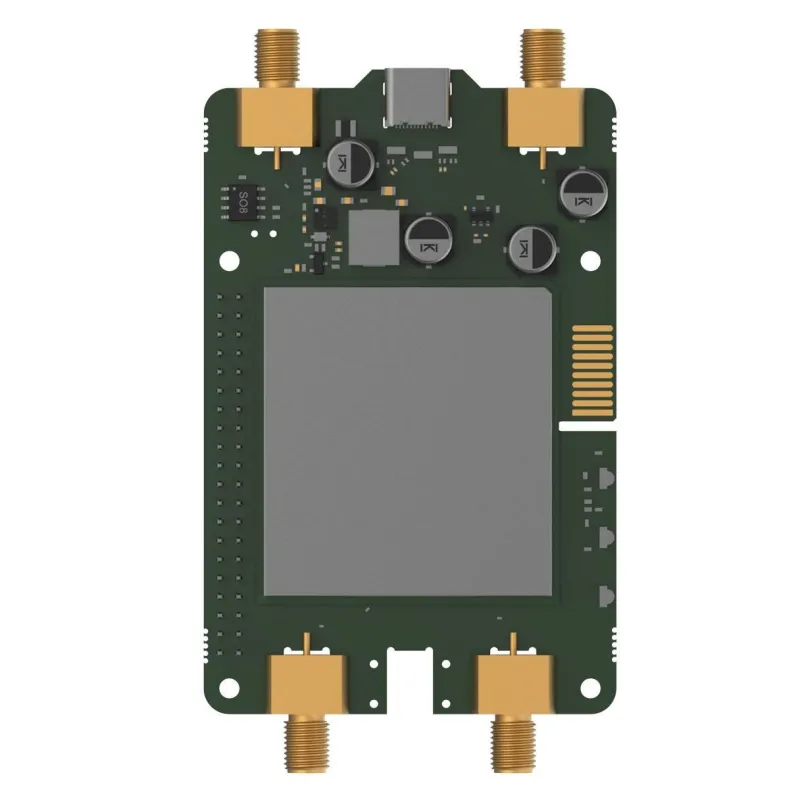

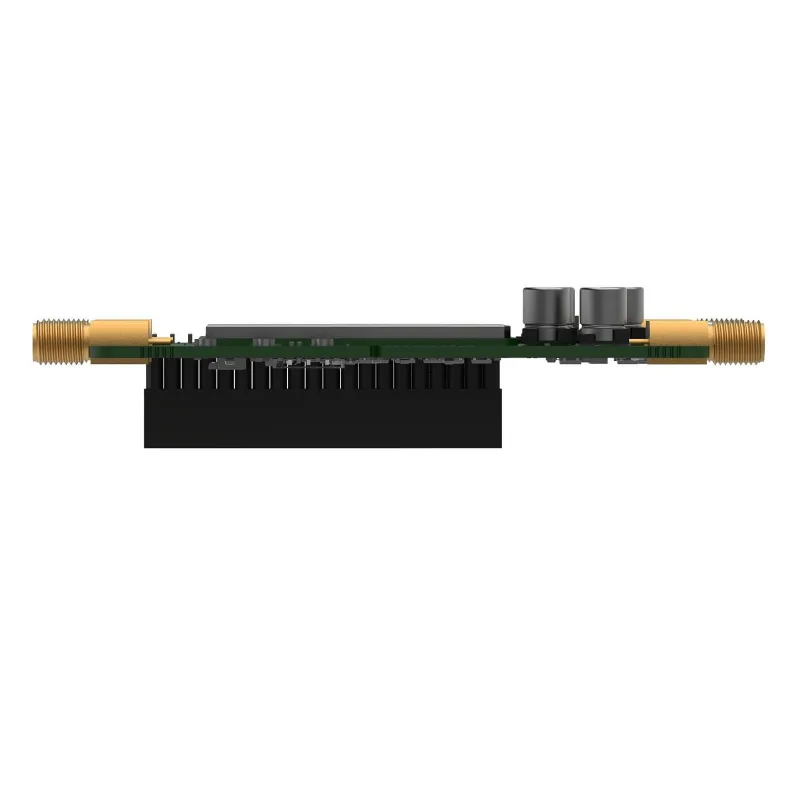

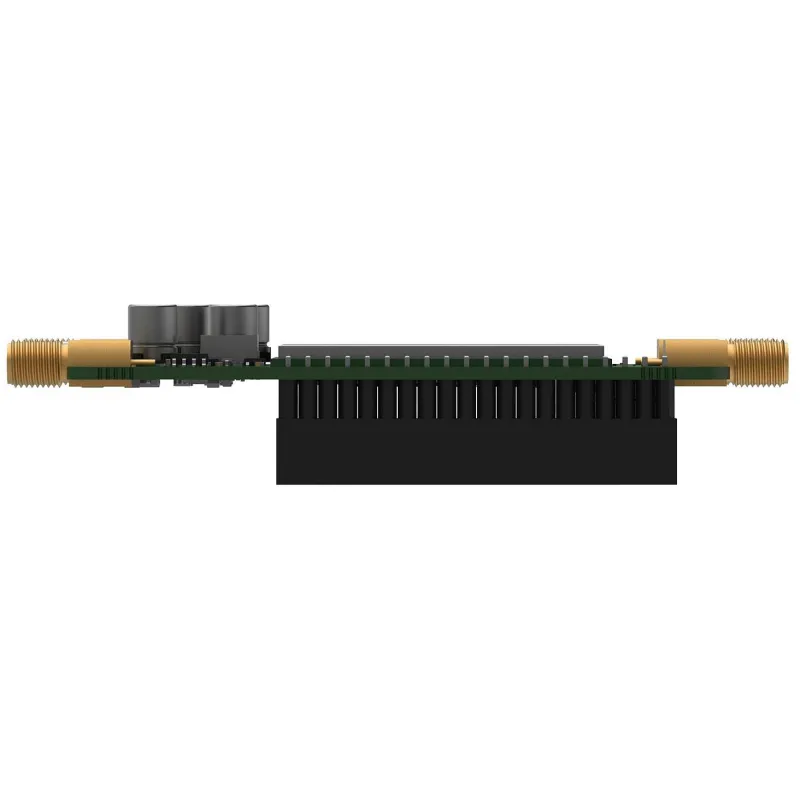

TELTONIKA CALYX 5G RED CAP, EBD070, EMBEDDED CELLULAR RASPBERRY PI HAT+

5G RedCap per Raspberry Pi

Teltonika Calyx 5G Red Cap (EBD070) è un modulo cellulare HAT+ integrato per Raspberry Pi 4 e 5, che garantisce connettività laddove Wi‑Fi o Ethernet falliscono. La struttura montata direttamente sul SBC consente di risparmiare spazio e semplifica l’integrazione nei progetti industriali e IoT.

Vantaggi principali

• 5G RedCap – offre connettività 5G con un livello di complessità inferiore rispetto al 5G completo, facilitando l’implementazione in progetti a media capacità.
• Release 17 – supporto dello standard 3GPP per un funzionamento stabile del modulo in applicazioni industriali.
• 223 Mb/s DL e 123 Mb/s UL – sufficienti per telemetria, supervisione remota e trasmissione di dati da sensori.
• 2 x SMA – comodo collegamento di antenne mobili, senza adattatori improvvisati.
• GPIO – riattivazione remota, reset e controllo del modem dal Raspberry Pi riducono i tempi di intervento del servizio.
• PCM audio – il supporto del percorso audio digitale amplia l’impiego a soluzioni vocali e di comunicazione.

Connettività dove manca

Il modulo si rivela utile in località lontane dall’infrastruttura di rete, perché utilizza la connettività cellulare invece di dipendere da LAN o punti di accesso. È una soluzione pratica per telemetria, monitoraggio e dispositivi edge che operano fuori dalla portata di una rete locale affidabile.

Montaggio compatto HAT+

Il formato 56 x 23,11 x 95,48 mm e il peso di 57 g facilitano la realizzazione di un involucro compatto senza adattatori inutili e cavi sciolti. Il montaggio diretto su Raspberry Pi ordina l’installazione e riduce il rischio di danni meccanici ai collegamenti.

Controllo tramite GPIO

Le linee dedicate GPIO offrono il pieno controllo del modem, inclusi accensione, reset e riattivazione dallo stato di sospensione. In pratica, Raspberry Pi può ripristinare autonomamente la connessione dopo il blocco del modem, riducendo gli interventi di assistenza e i tempi di inattività del sistema.

PCM audio e applicazioni

Il supporto PCM audio apre la strada all’integrazione con applicazioni vocali, gateway SMS e sistemi che richiedono la trasmissione digitale dell’audio. Grazie a ciò, un solo modulo può gestire sia la trasmissione dati sia le funzioni di comunicazione in progetti più complessi.

Intervallo di funzionamento e compatibilità

Il dispositivo funziona nell’intervallo -40°C do +75°C, quindi è adatto a installazioni esposte a condizioni ambientali estreme. La versione EBD070 dispone inoltre di un insieme di omologazioni che include, tra le altre, CE, UKCA, EAC, UCRF, FCC, ISED, RCM, CB, WEEE, facilitando le implementazioni in diverse regioni.

Contenuto della confezione

La confezione include il modulo Calyx 5G Red Cap (EBD070), un set di elementi di fissaggio, una prolunga GPIO a 40 pin, un adattatore USB-C a USB-A, una guida rapida e l’imballaggio. Un set del genere accelera l’avvio dei lavori e facilita la prima messa in funzione senza dover cercare accessori aggiuntivi.
