O Grande Teste dos Pontos de Acesso 2020 | Parte 6 | Extralink Dynamite - Malha Wi-FI para Todos

Hoje o problema da fraca cobertura Wi-Fi não ocorre apenas em locais públicos, mas cada vez com mais frequência vivemos este fenómeno nas nossas casas ou apartamentos. Nosso roteador doméstico tem suas próprias limitações e não pode garantir a cobertura de cada quarto ou piso, o que cria a chamada "zona morta". Se quisermos cobrir toda a casa, devemos prestar atenção ao Sistema de Malha, também chamado de " rede mesh ". No início, tal aplicação era utilizada pelos militares, hospitais ou simplesmente para aplicações comerciais em larga escala, o progresso tecnológico de hoje permite utilizar a tecnologia Mesh em nossa casa. Hoje vamos começar brevemente com o que é a rede MESH e como ela funciona, e no resto do artigo vamos focar no título testando a Dinamite Extralink.

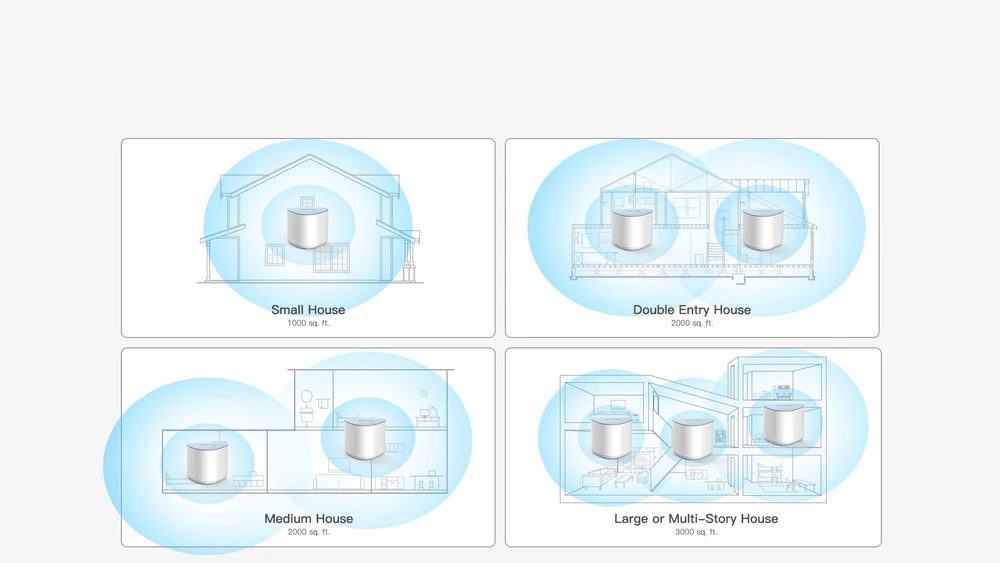

Umsistema Mesh normalmente consiste em três dispositivos, um roteador mestre e dois satélites auxiliares (chamados pontos), que estão espalhados por diferentes divisões da nossa casa de modo a preencher as lacunas existentes no sinal e eliminar os pontos mortos. Todos os componentes do sistema conectam-se uns aos outros sem fio, usando o ponto principal WI-FI (roteador mestre) para se comunicar, que deve ser conectado à rede via cabo Ethernet, e depois cada dispositivo subsequente colocado a uma distância suficiente do ponto principal para que os dispositivos possam se comunicar uns com os outros com sucesso. Desta forma, à medida que te deslocas pela casa, estás sempre na mesma rede.

Para mais informações sobre o que é o sistema Mesh e como ele funciona, por favor clique aqui, e vamos finalmente passar para o teste Extralink Dynamite

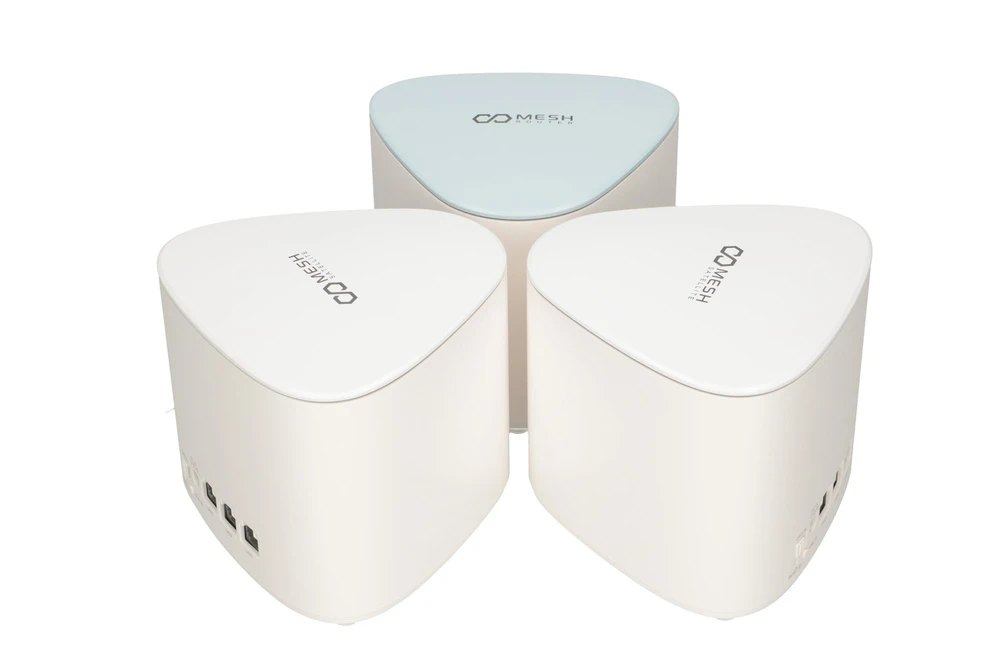

A Dinamite Extralink é um conjunto contendo o roteador principal e dois periféricos. Podemos ver que o fabricante prestou muita atenção para fazer tudo muito bem desenhado. Não vamos encontrar aqui plástico barato, mas pelo contrário, plástico bem equipado e de boa qualidade. Infelizmente, o dispositivo não foi projetado para ser montado em uma parede ou teto, mas temos a opção de colocá-lo sobre uma mesa, por exemplo

A Dinamite Extralink foi equipada com quatro antenas para a banda de 5 GHz e duas antenas adequadas para a banda de 2,4 GHz. Trabalhando na norma 802.11ac e utilizando transmissão 4x4 MU-MIMO, a rede sem fio ganha um desempenho significativo que permite cobrir uma área de até 1000m2. O chipset no qual a Dynamite roda é o Mediatek, com 128 MB de memória FLASH e 1 GB de memória SDRAM. Vale a pena mencionar que o dispositivo utiliza três chipsets desse tipo, o que afeta significativamente a potência computacional. O dispositivo em si é projetado mesmo para pessoas que não têm muita experiência com tais dispositivos, a configuração e instalação funciona sem problemas graças ao uso do Plug-and-Play padrão.

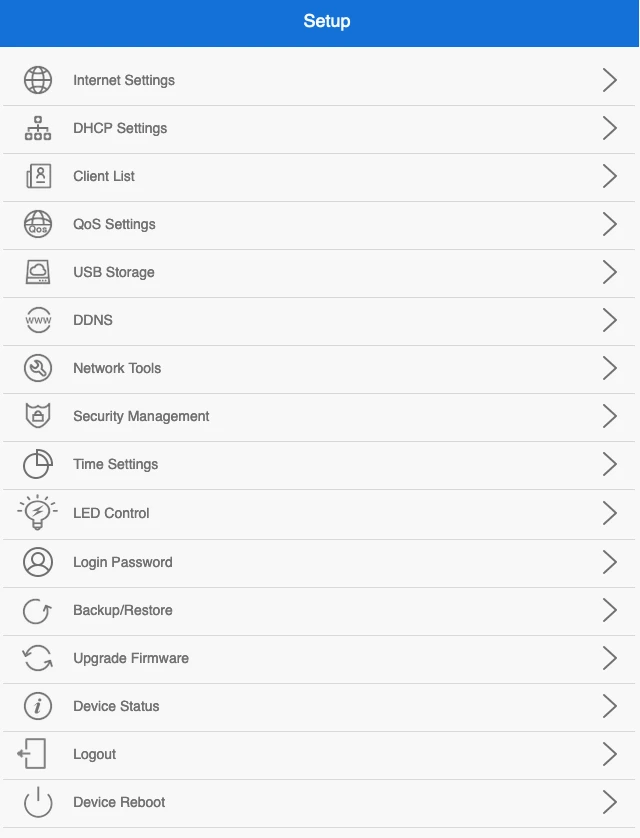

O processo de comissionamento inicial é extremamente simples, a instalação e configuração do próprio dispositivo é suave e intuitiva. A Extralink Dynamite utiliza o Touchlink, que permite a configuração automática rápida de dispositivos satélite - basta tocar na caixa do dispositivo no ponto de ativação, e o processo de instalação funcionará de forma independente, sem a nossa assistência.

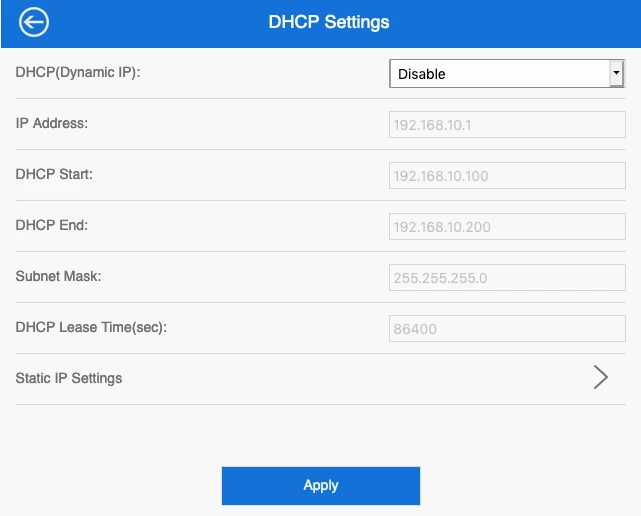

Por padrão, o dispositivo só pode funcionar em modo roteador, mas há uma forma de contornar este problema. Para isso, configure a ligação WAN para DHCP, ligue o cabo da WAN a uma porta disponível junto a ela, configure o IP do dispositivo em DHCP Setting, e desligue a funcionalidade mostrada abaixo. Não é uma solução ideal, mas permite utilizar o dispositivo no modo Bridge.

O objectivo dos testes é verificar a cobertura da rede Mesh, tanto em termos de cobertura do sinal como de velocidades reais disponíveis no edifício.

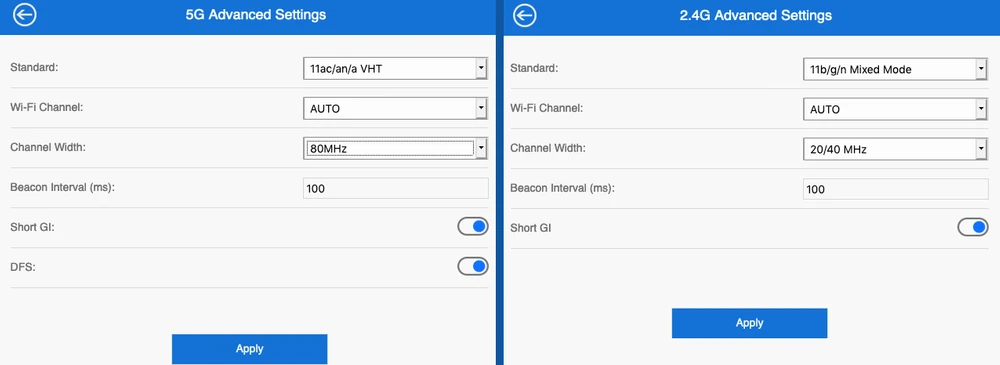

O dispositivo para os testes foi configurado da seguinte forma:

Para conexões de 2.4GHz assumimos uma largura máxima de canal de 40Mhz, e para 5GHz uma largura de canal de 80MHz. O dispositivo de teste era um Macbook Pro A1502 equipado com placa sem fio AirPort Extreme (Broadcom BCM4360 3x3, 1,3 Gbps PHY) funcionando nos padrões 802.11a/b/g/n/ac.

Antes do teste de velocidade verificamos o desempenho máximo da LAN e do servidor iperf 3. O laptop acima mencionado foi conectado com uma placa de rede 10/100/1000Mbps à swtich, obtivemos as seguintes velocidades máximas para um único fluxo TCP:

• Download: 894Mbps
• Carregamento: 958Mbps

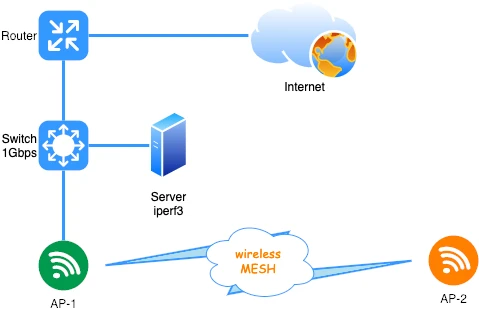

Os Accesspoints AP-1 e AP-2 foram ligados um ao outro apenas em modo mesh, ou seja, apenas sem fios.

Faixa de cobertura

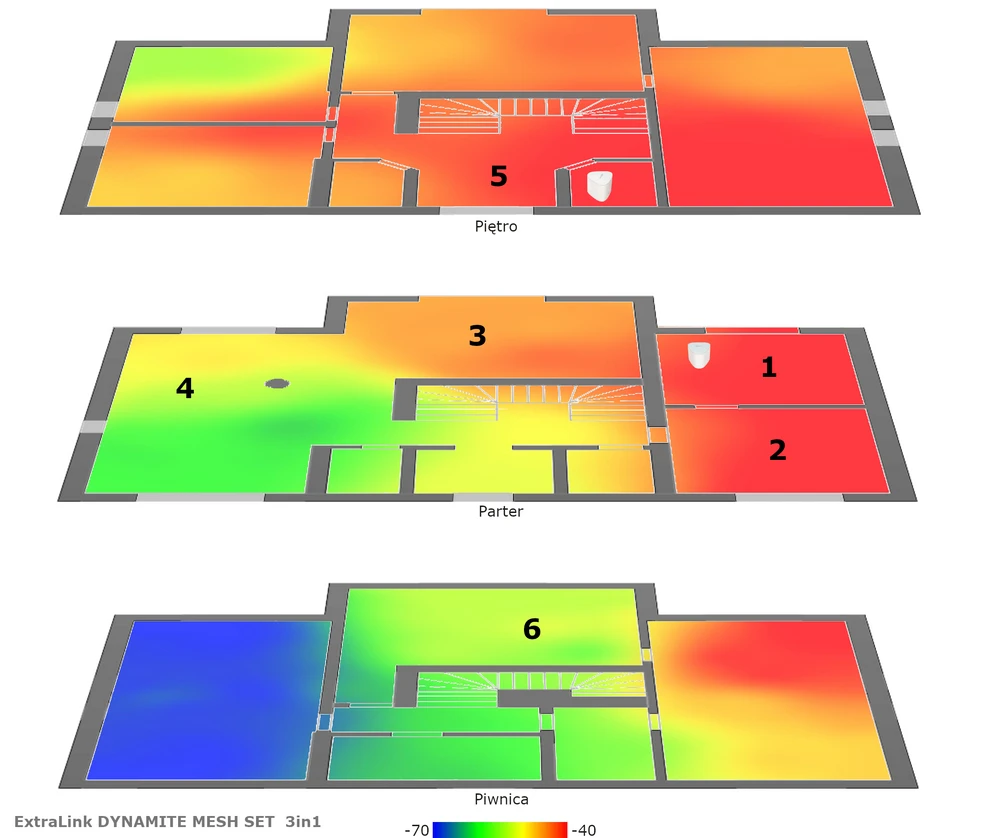

Para conduzir um mapa de sinais utilizámos o software AirSurvey, para uma leitura correcta do nível do sinal preste atenção à legenda colorida na parte inferior da imagem. A localização dos pontos de acesso é marcada com um ícone, o dispositivo no piso térreo é conectado ao switch via porta Ethernet 1Gbps.

Teste de velocidade Dinamite Extralink

O software WiFiPerf foi utilizado para realizar os testes de velocidade e o servidor de testes de velocidade foi o software iperf3.

Enquanto realizávamos as medições encontramos o problema de comutação do dispositivo entre os transmissores Dynamite, o computador ficou teimosamente preso ao transmissor até que ele quebrou a conexão com ele. Na prática, ficámos a um metro do transmissor mais próximo durante 15 minutos e o portátil nem sequer mudou para o melhor transmissor. Tivemos de nos desligar e voltar a ligar para que o portátil se ligasse ao melhor transmissor.

Este problema certamente será um incômodo quando os dispositivos estiverem trabalhando em redes corporativas com mobilidade de dispositivos relativamente alta, mas ao usar a Dinamite Extralink em casa, será um inconveniente bastante menor. Isto deve-se à não implementação do protocolo de roaming, à falta de troca de dados entre as estações satélite com a estação mestre e aos perfis de conexão. Espero que futuras versões de software resolvam este problema.

No ponto de medição nº 5 a conexão foi estabelecida com o dispositivo marcado AP-2 (no diagrama acima), que funcionou em modo MESH, ou seja, o sinal do AP-1 foi retransmitido pelo AP-2. As medições em todas as salas do piso via AP-2 foram limitadas pela baixa eficiência da conexão da rede Mesh entre AP e AP-2. Apesar da proximidade do AP-1 ao AP-2 (cerca de 5m), eles são separados por uma parede de carga grossa e um teto grosso (cerca de 25cm), e adicionalmente colocados em um ângulo agudo, o que aumenta realisticamente a espessura da obstrução.

No caso dos dispositivos Extralink Dynamite a medição no ponto nº 5 mostrou baixa taxa de dados do transmissor AP-2, isto é mais provável devido às características da antena, que tem piores parâmetros de recepção a partir do fundo do dispositivo. Os resultados da medição no ponto nº 6 também indicam isso.

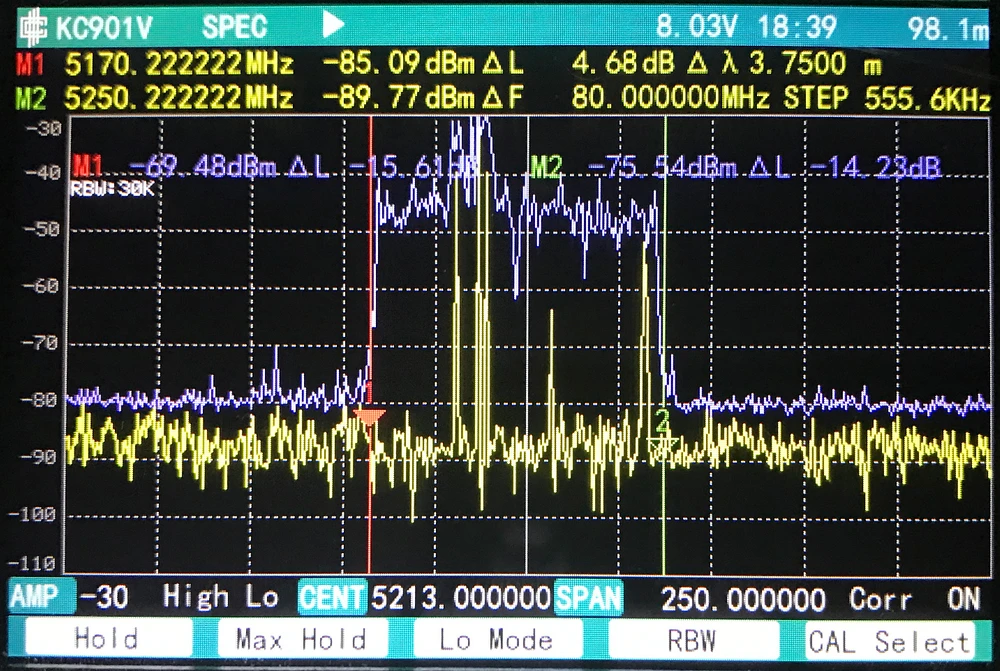

Medição do analisador de espectro

A medição do analisador de espectro das características operacionais do transmissor mostrou baixa geração de ruído fora do canal de transmissão, portanto a Dinamite Extralink não deve afetar outros dispositivos que operam na rede sem fio.

Se você está procurando uma maneira de espalhar Wi-Fi pela sua casa sem gastar muito dinheiro, a Dinamite Extralink vale realmente a pena dar uma olhada. A utilização pelo fabricante da transmissão 4x4 MU-MIMO é definitivamente conducente à transmissão de dados, e os testes que realizaram provam que o dispositivo coloca definitivamente um prémio na velocidade e no rendimento da rede. O dispositivo pode lidar facilmente mesmo com casas muito grandes, oferecendo velocidades sem fio similares às obtidas através de conexões com fio. A configuração em si, bem como a instalação é sem problemas, e o uso do Touchlink torna o dispositivo definitivamente dedicado a pessoas que não têm experiência com tais dispositivos diariamente.

Vantagens:

• Preço baixo
• Bons parâmetros de cobertura do sinal
• Bons parâmetros de velocidade de transmissão
• Implantação simples em modo malha
• 3 portas Gigabit Ethernet atuando como um simples switch em cada estação de satélite
• Suporte para até 10 estações de satélite

Desvantagens:

• Interface GUI WEB não definida: sem suporte a https, sem mascaramento de senha tudo isso pode afetar a segurança da rede doméstica.
• Sem possibilidade de ocultar o BSSID do modo MESH da conexão interna entre dispositivos
• Falta de suporte para múltiplos BSSIDs
• Sem suporte vlan
• Operação apenas em modo roteador
• Falta de suporte para roaming entre dispositivos em modo mesh
