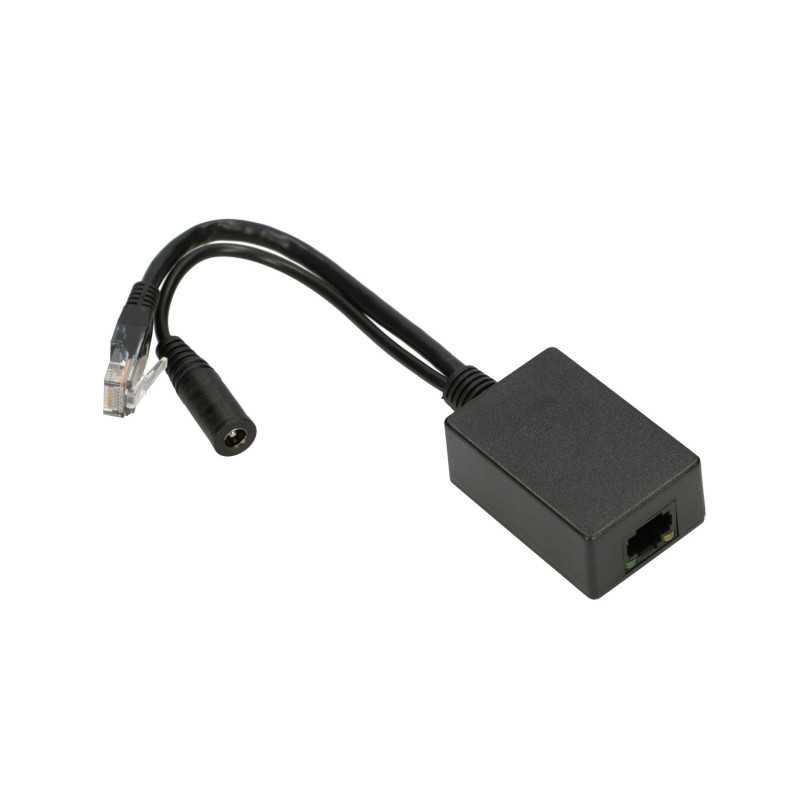

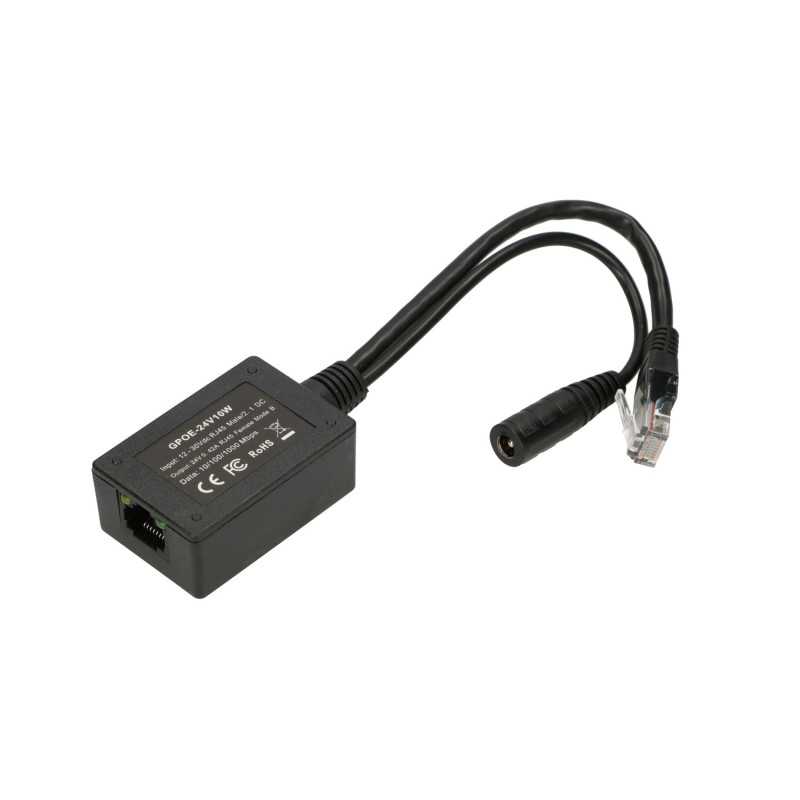

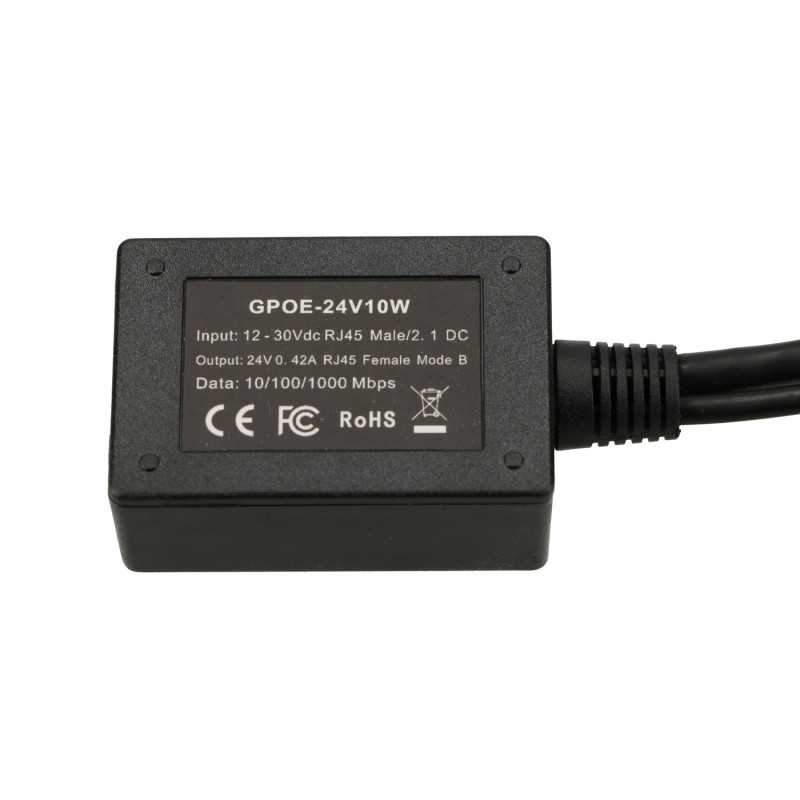

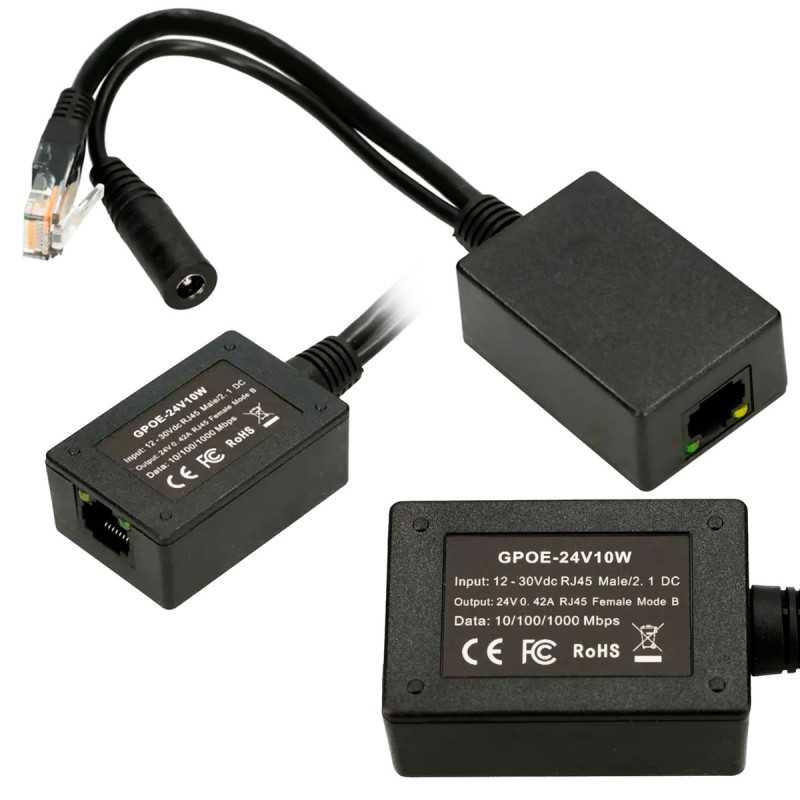

Extralink 1 Port | PoE-Wechselrichter | Eingang 1x 1000Mb/s RJ45/Jack 10-24V, Ausgang 24V

Was ist ein PoE-Injektor?

Mit dem Poe-Injektor kann ein 10/100/1000mbps-Netzwerk über ein CAT5e-, CAT6- oder CAT6A-Ethernet-Kabel mit Strom versorgt werden. Die Stromquelle kann eine beliebige Stromversorgung von 10 V bis 30 V sein und die Ausgangsspannung des Injektors beträgt 48 V. Der Poe-Adapter kann über die DC-Buchse 5,5/2,1 mm - oder über die RJ45-Steckerstifte - 4,5 (Plus) und 7,8 - (Minus) - mit Strom versorgt werden. Mit dem PoE-Injektor kann eine Batterie (12V oder 24V) oder passives PoE (10V-30V) verwendet werden, um ein 48V-Gerät zu versorgen.

Beim Anschluss an den 2,1-mm-DC-Klinkeneingang wird die Stromversorgung vom RJ-45-Stecker isoliert, so dass er an einen Switch oder Router angeschlossen werden kann. Eine 48-V-Ausgangsspannung wird an die 3,6 (Plus) und 1,2 - (Minus) Pins der RJ-45-Buchse geliefert, um jedes 802.3af-Gerät zu versorgen. Es findet ein Austausch sowohl der Spannung, mit der das empfangende Gerät versorgt wird, als auch der Pins statt, an denen das Power-over-Ethernet arbeitet.
