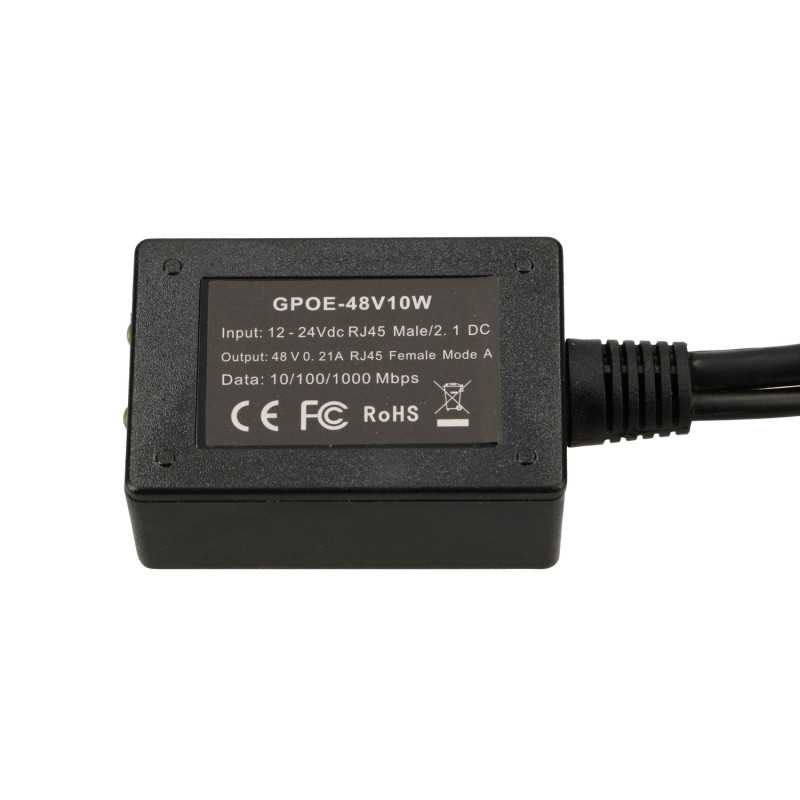

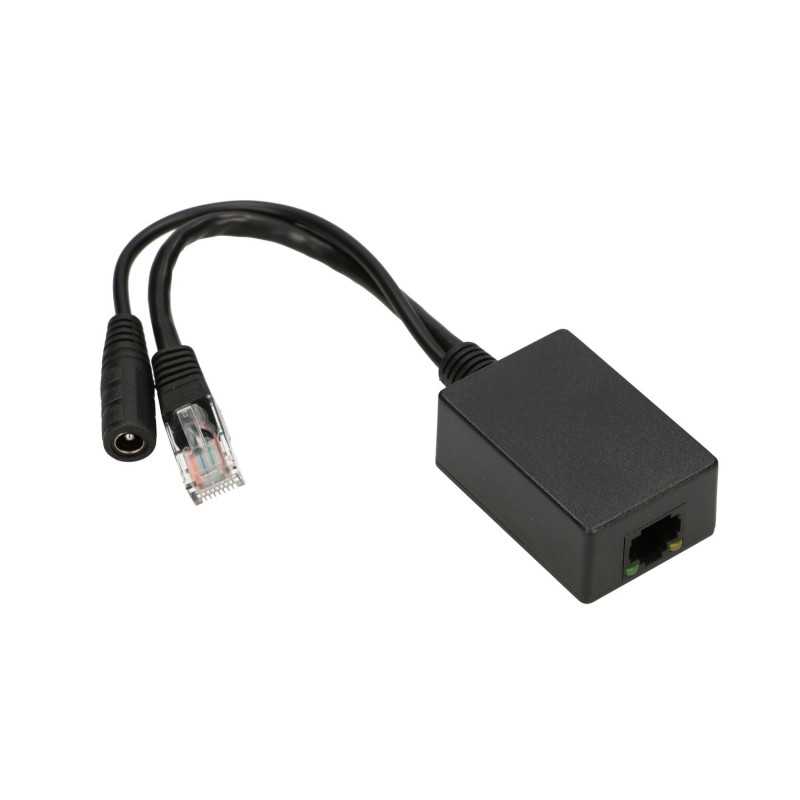

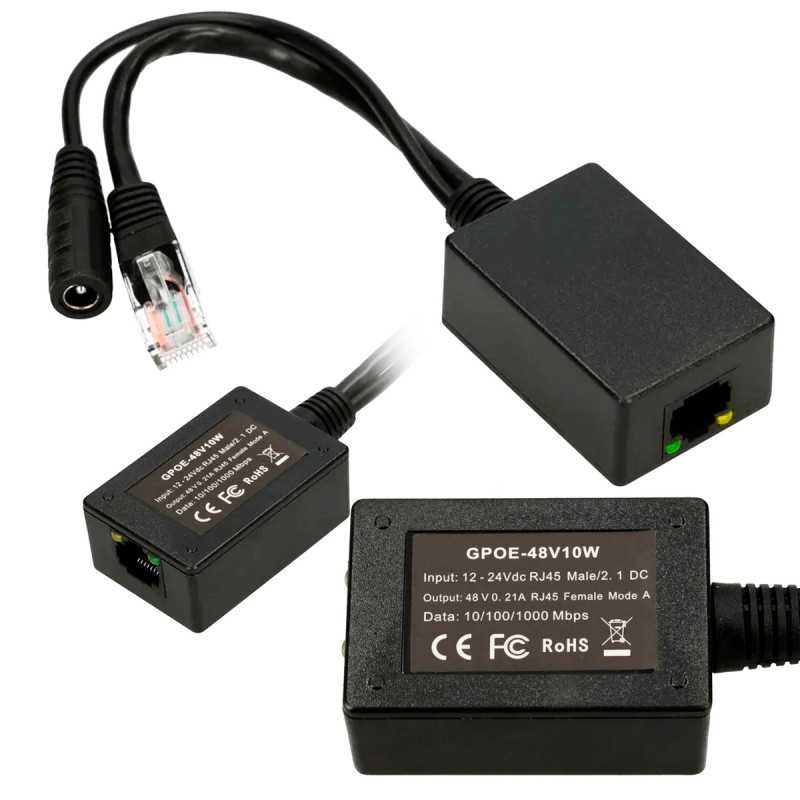

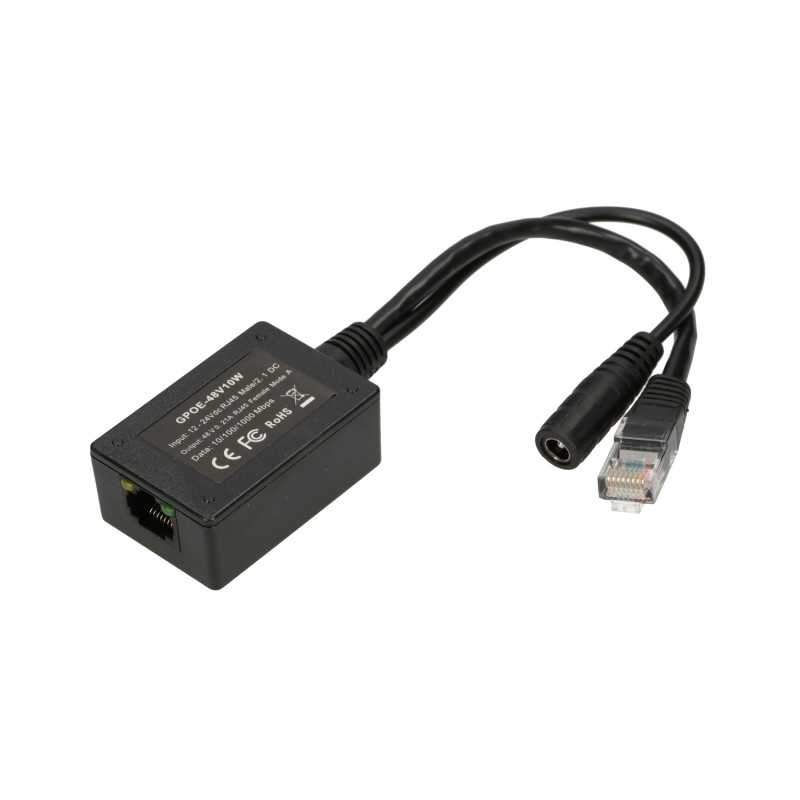

Extralink 1 Port | Inverter PoE | Ingresso 1x 1000 Mb / s RJ45 / Jack 10-30 V, uscita 48 V.

Iniettore poe Extralink

L'iniettore Poe permette di alimentare una rete 10/100/1000mbps su un cavo Ethernet CAT5e, CAT6 o CAT6A. La fonte di alimentazione può essere qualsiasi alimentazione da 10V a 30V e la tensione di uscita dell'iniettore è di 48V. L'adattatore poe può essere alimentato dal connettore DC jack 5.5/2.1 mm - o dai pin della spina RJ45 - 4.5 (più) e 7.8 - (meno). Grazie all'iniettore Poe, una batteria (12V o 24V) o PoE passivo (10V-30V) può essere utilizzato per alimentare un dispositivo a 48V.

Quando si collega l'alimentazione all'ingresso DC jack 2.1mm - l'alimentazione sarà isolata dal connettore RJ-45 maschio - così può essere collegato a uno switch o router. La tensione di uscita di 48V viene fornita ai pin 3.6 (più) e 1.2 - (meno) del jack femmina RJ-45 per alimentare qualsiasi dispositivo 802.3af. Sia la tensione con cui viene alimentato il dispositivo ricevente che i pin su cui opera il power over ethernet sono scambiati.
