WCS1800 Tinycontrol Sensore di Corrente, su Cavo

Sensore di corrente Tinycontrol WCS1800

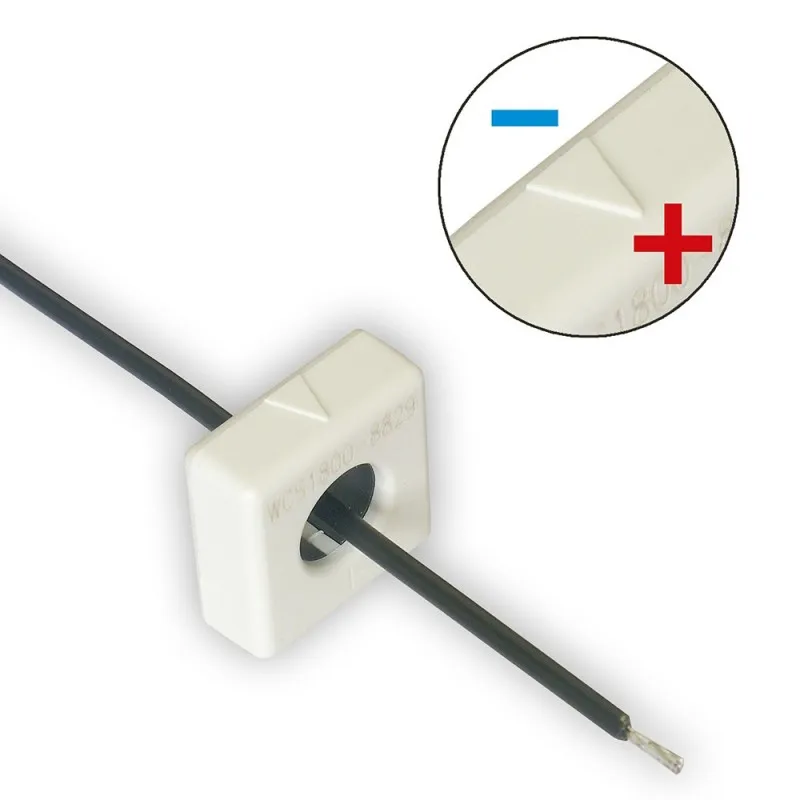

Il sensore è progettato per misurare la corrente che scorre nel filo senza la necessità di collegare il sistema di misura al circuito misurato. Il morsetto di misura viene messo su un singolo filo e non su una coppia di fili. All'uscita del sensore viene fornita una tensione alternata proporzionale alla corrente misurata. Il sensore può essere utilizzato per misure di corrente alternata attraverso gli ingressi analogici INPA1-4 in Lan Controller v3. NOTA: Il Lan Controller v3/3.5/3.6 misura solo la corrente continua con questo sensore!

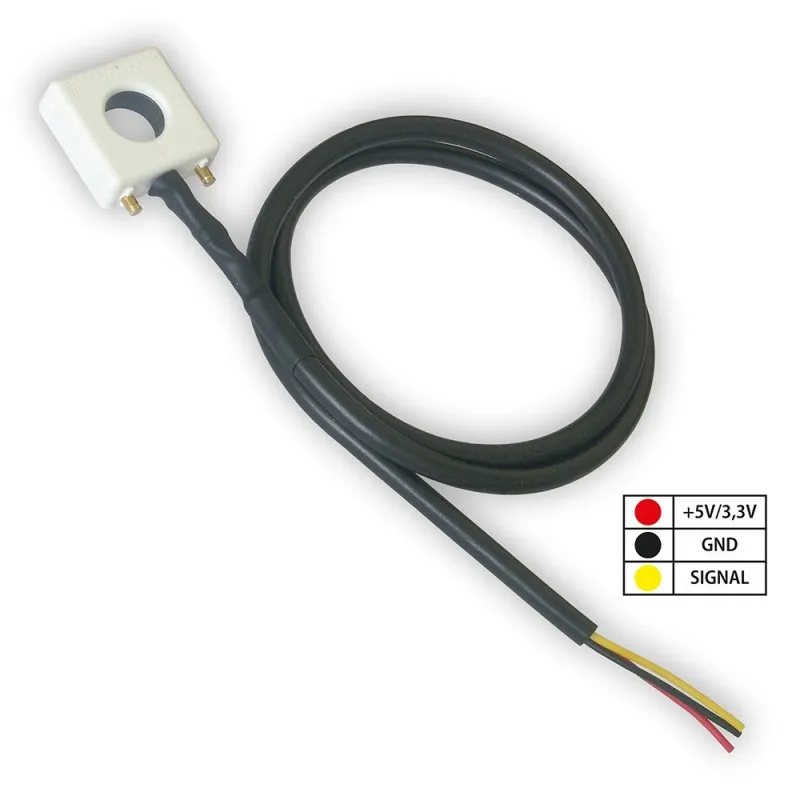

Il sensore ha tre uscite: Vcc - alimentazione, GND - terra e Vo - tensione di uscita, che può essere collegata all'ingresso INP1 del controllore lan. Il campo di tensione di alimentazione va da 4,5V a 5,5V, tuttavia il sensore può essere alimentato dal controllore lan con 3,6V. Tuttavia, si dovrebbe tener conto di caratteristiche meno lineari e di tensioni di uscita più basse.
