WCS1800 Tinycontrol Датчик Тока, на Кабеле

Датчик тока WCS1800 от Tinycontrol

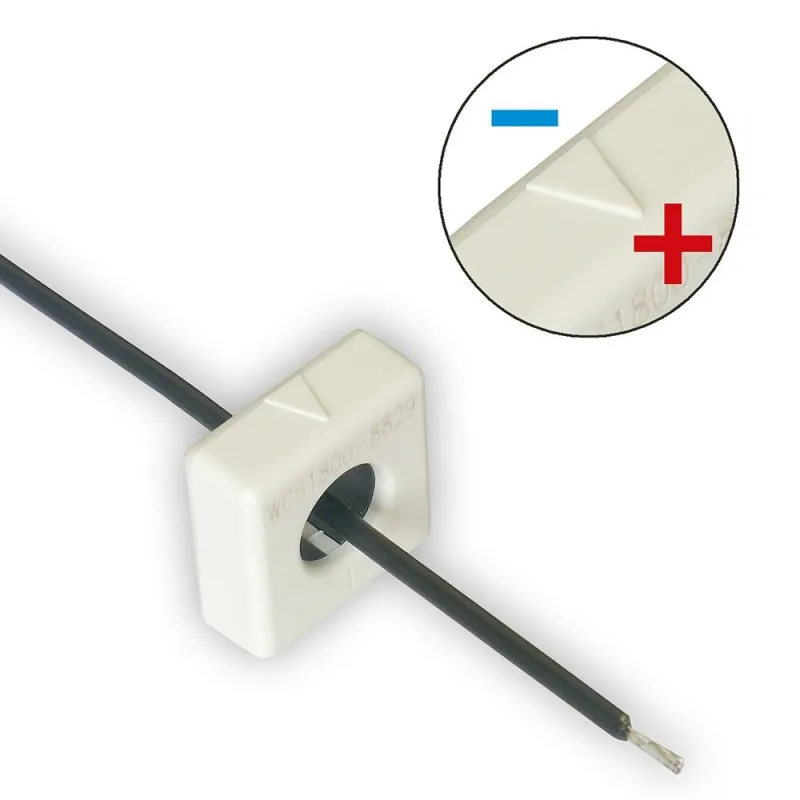

Датчик тока WCS1800 предназначен для измерения тока, протекающего в проводнике, без подключения измерительной системы к измеряемой цепи. Измерительный зажим устанавливается на один провод, а не на пару проводов. На выход датчика подается переменное напряжение, пропорциональное измеряемому току. Устройство может использоваться для измерения переменного тока через аналоговые входы INPA1-4 на контроллере LAN V3.Примечание: с представленным датчиком контроллер LAN V3/3.5/3.6 измеряет только постоянный ток!

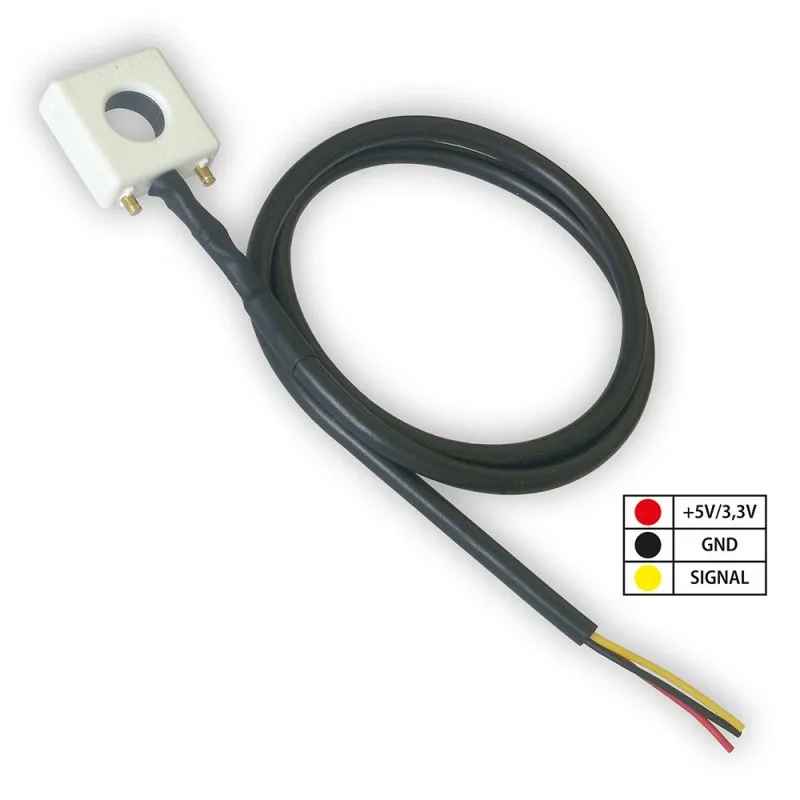

Датчик оснащен тремя выходами: Vcc - питание, GND - земля и Vo - выходное напряжение, которое может быть подключено к входу INP1 на контроллере LAN. Диапазон напряжения питания составляет от 4,5 В до 5,5 В, но датчик может питаться от контроллера LAN напряжением 3,6 В, учитывая менее линейные характеристики и более низкое выходное напряжение.
