tB2 - płytka rozszerzeń z 1-Wire, I2C, OLED

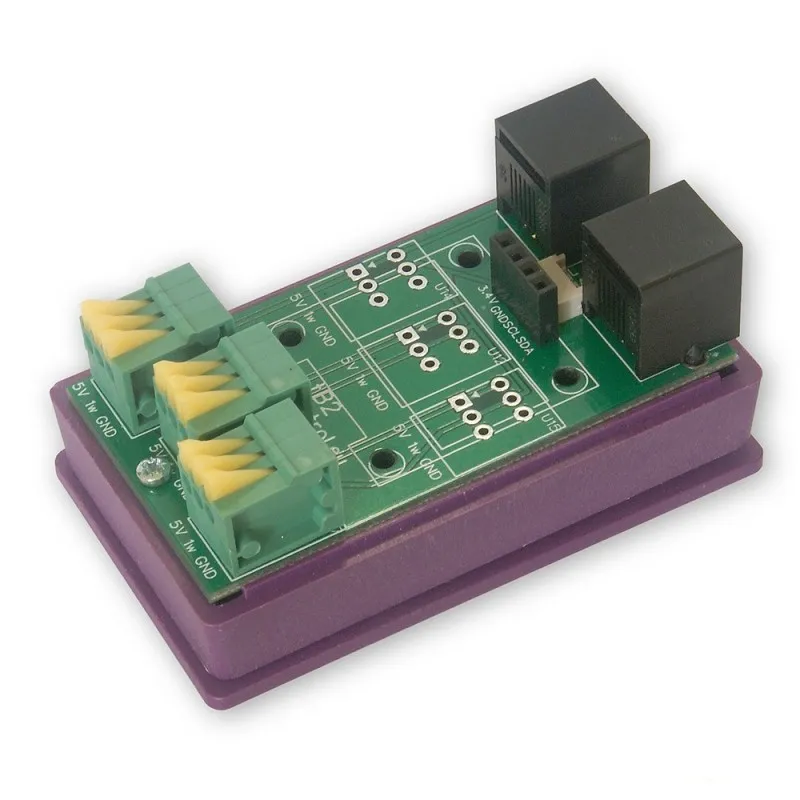

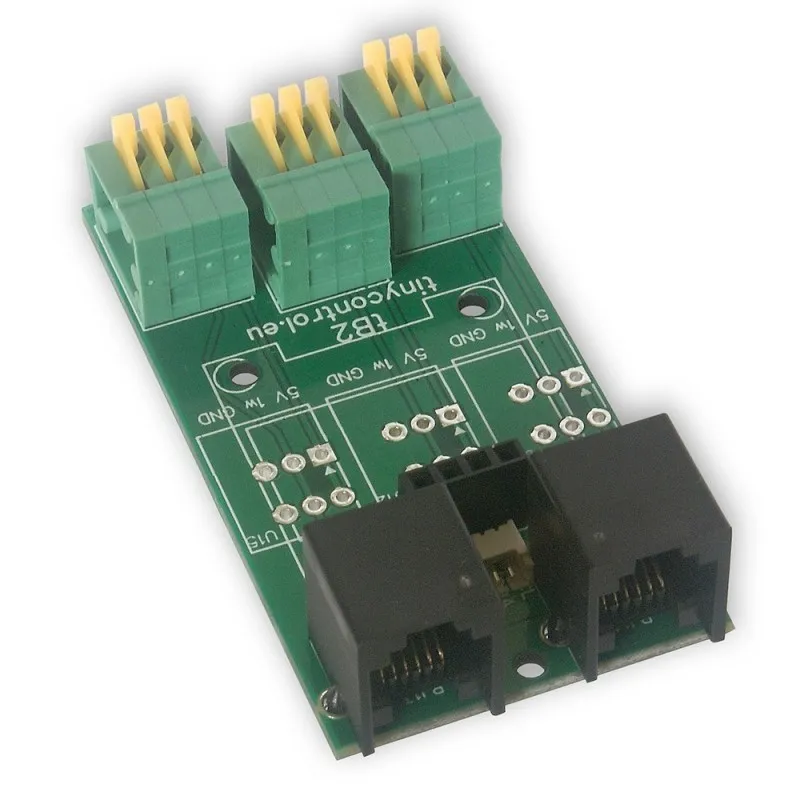

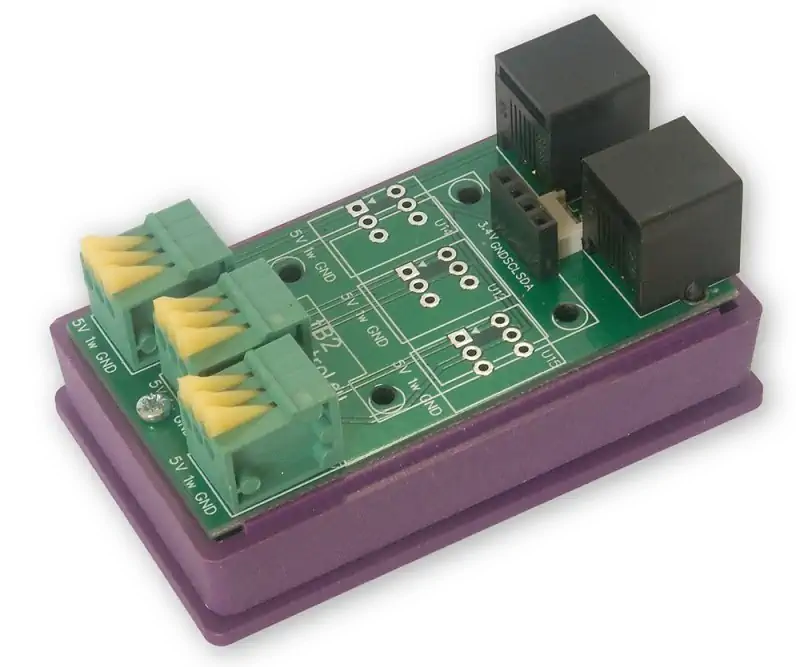

Płytka rozszerzeń tB2 jest dodatkową płytą dla kontrolera Lan Tinycontrol, podłączaną poprzez magistralę I2C lub 1-Wire. Płytka jest oznaczona w celu podłączenia czujników DS18B20 do magistrali 1-Wire. Na płytce znajdują się również zaciski sprężynowe do wygodnego podłączania czujników DS18B20 (przekrój kabla do 0,5 mm2) oraz mikrozłącze JST 1,25 mm do magistrali I2C, np. do podłączenia czujnika BME280.

Łatwe podłączanie i przeglądanie informacji

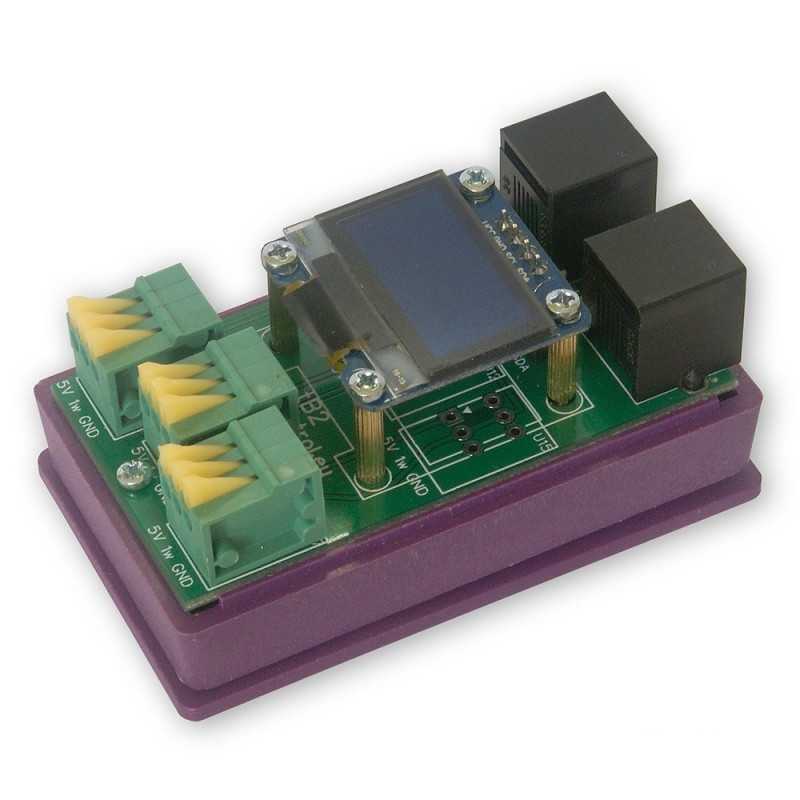

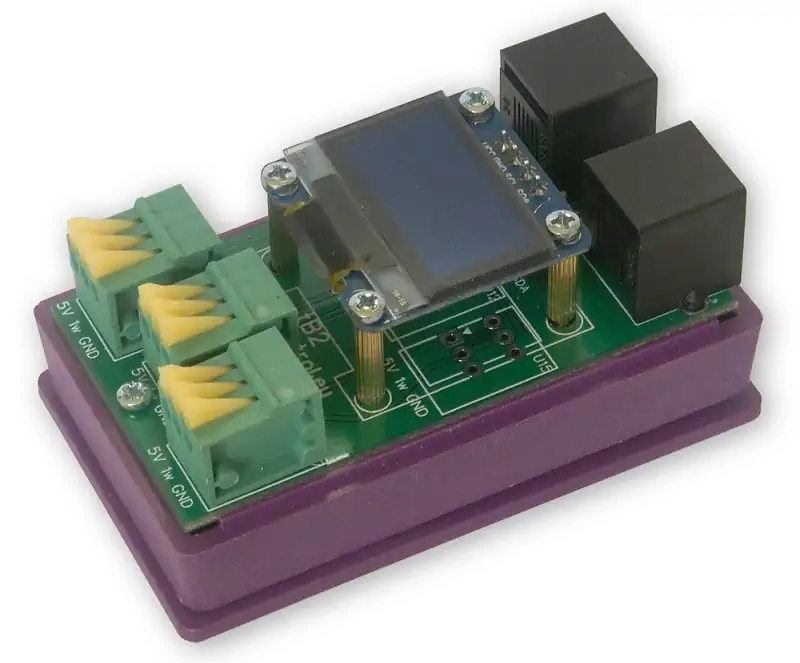

Komunikacja z kontrolerem Lan odbywa się za pomocą magistrali I2C lub 1-Wire. W tym celu płytkę podłącza się do gniazda INP6 w kontrolerze Lan za pomocą kabla 6-żyłowego z wtyczką RJ12 przez jedno z gniazd, drugie gniazdo można wykorzystać do podłączenia innego czujnika 1-Wire lub I2C. Na płycie znajduje się również wyświetlacz OLED o rozdzielczości 128×64, na którym wyświetlane są wszystkie istotne informacje.

Podstawowe własności

• Wyświetlacz OLED 0,96 cala o rozdzielczości 128×64, 4 liniowy, połączenie przez I2C.
• 3 wejścia 1-wire
• Zasilanie poprzez magistralę I2C 3,3V
• Montaż na szynie DIN
