Ubiquiti AM-5G16-120 | Antena sektorowa | airMAX, 5GHz, 16dBi

EAN: 0810354020896

Kod produktu: AM-5G16-120

300,38 zł brutto brutto / metr 244,21 zł netto brutto / sztuka

Metody płatności

Zredukowane zakłócenia, lepsze wzmocnienie

Antena sektorowa airMAX firmy Ubiquiti jest wysokiej klasy urządzeniem, które doskonale się sprawdza podczas projektowania rozbudowanej architektury sieciowej. Zastosowanie nowoczesnych technologii w antenie sektorowej airMAX 5G16-120 pozwala osiągać optymalny kształt wiązki promienia, maksymalną wydajność oraz wysokie zyski energetyczne.

ubiquiti AM-5G16-120 AIRMAX SECTOR 5GHZ 16DBI

Funkcja Plug-and-Play

Antena sektorowa Ubiquiti airMAX 5G16-120 o dualnej polaryzacji 2x2 MIMO, to funkcjonalne urządzenie, w którym wykorzystano innowacyjne rozwiązania technologiczne. AirMAX 5G16-120 gwarantuje bezproblemową integrację ze sprzedawanymi oddzielnie urządzeniami radiowymi RocketM, tworząc potężną stację bazową.

Wytrzymała konstrukcja

Marka Ubiquiti jest gwarantem wysokiej jakości swoich produktów. Wytrzymała obudowa oraz wodoodporne złącza zapewniają długie okres użytkowania. Anteny sektorowe linii airMAX 5G16-120, dzięki wysokim parametrom technicznym, pozwalają na dużą elastyczność i wygodę podczas projektowania sieci. Zachęcamy do zapoznania się ze szczegółową specyfikacją anten sektorowych airMAX 5G16-120 firmy Ubiquiti.

Certyfikaty EN 302 326 DN2

Wysokość produktu 41 mm

Typ anteny Sector antenna

Szerokość produktu 367 mm

Głębokość produktu 63 mm

Kod zharmonizowanego systemu (HS) 85177100

Poziom wzmocnienia anteny (max) 16 gain

Pasmo częstotliwości 5 GHz

Typ montażu Wall

Kolor produktu Biały

Współczynnik napięcia fali stojącej (VSRW) 1.5:1

Pozioma szerokość wiązki (5 GHz) 8 °

Pionowa szerokość wiązki (5 GHz) 4 °

Pozioma szerokość wiązki 137 °

Pionowa szerokość wiązki 118 °

Polaryzacja Dual polarization

Waga produktu 1100 g

AM_5G16_120_DoC.pdf

Pliki do pobrania (135.67KB)

Informacja o podmiotach odpowiedzialnych

Ubiquiti Networks Sro Producent

Kraj: CZ
Ulica: Plzenska 345/5
Kod pocztowy: 150 00
Miasto: Praha

e-mail: direct@ui.com

1. Przymocuj urządzenie do montażu kieszonkowego do anteny za pomocą czterech nakrętek.

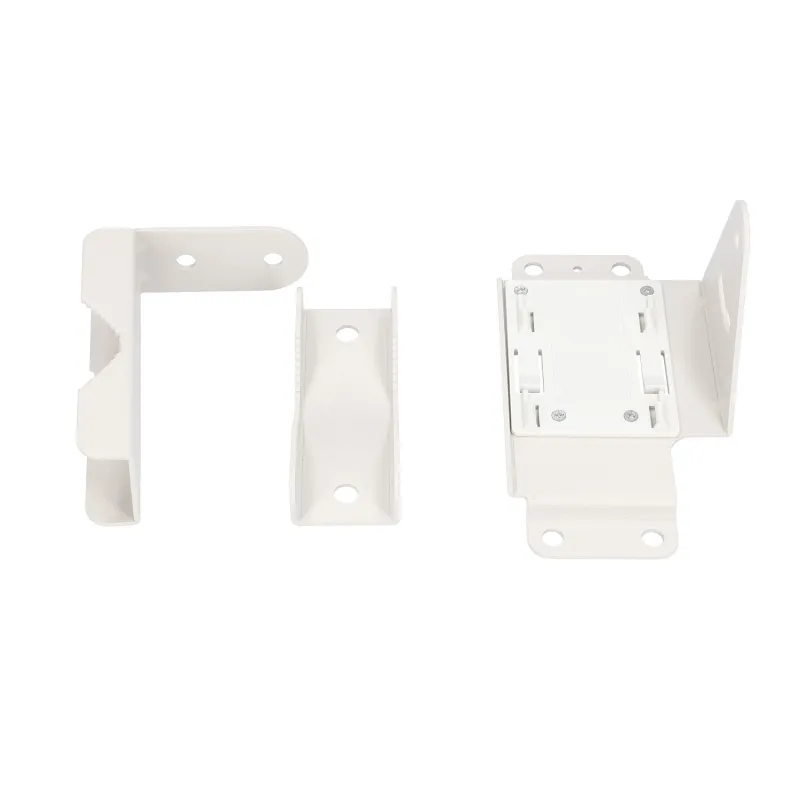

2. Przymocuj wspornik słupa do montażu kieszonkowego za pomocą dwóch śrub i dwóch nakrętek.

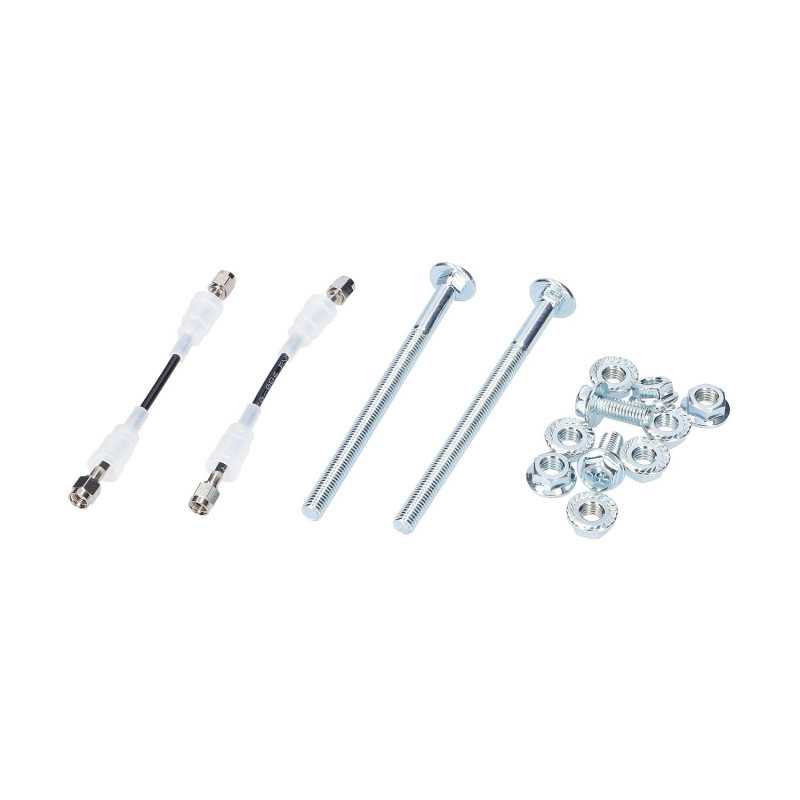

3. Przymocuj kable RF do złączy oznaczonych V i H na antenie.

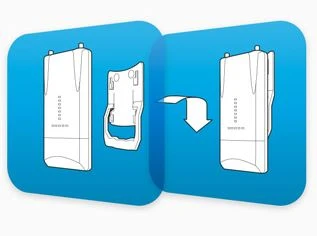

4. Przymocuj kieszeń do zespołu montażu kieszonkowego.
a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema gniazdami montażowymi
b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.

5. Przymocuj pozostałe końce kabli radiowych do złączy oznaczonych jako Chain 1 i Chain 0 na urządzeniu

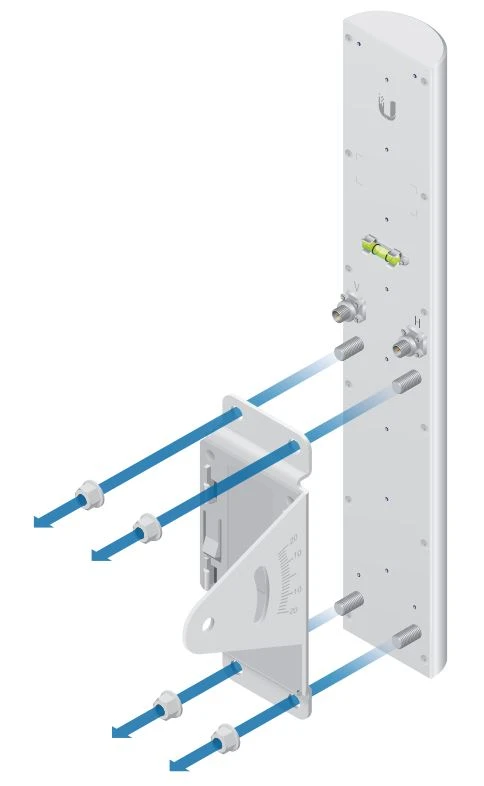

6. Aby zamontować antenę, przymocuj zacisk masztu do uchwytu masztu za pomocą dwóch śrub dwóch ząbkowanych nakrętek.

7. Antena ma przechylenie elektryczne 4°. W celu dalszej regulacji kąta nachylenia:
a. Poluzuj dwie śruby na wsporniku słupa.
b. Przesuń antenę na odpowiedni kąt.
c. Dokręcić wszystkie śruby i nakrętki do około 25 N-m (18 lb-ft) lub mniej, aby uniknąć odkształcenia słupa.
