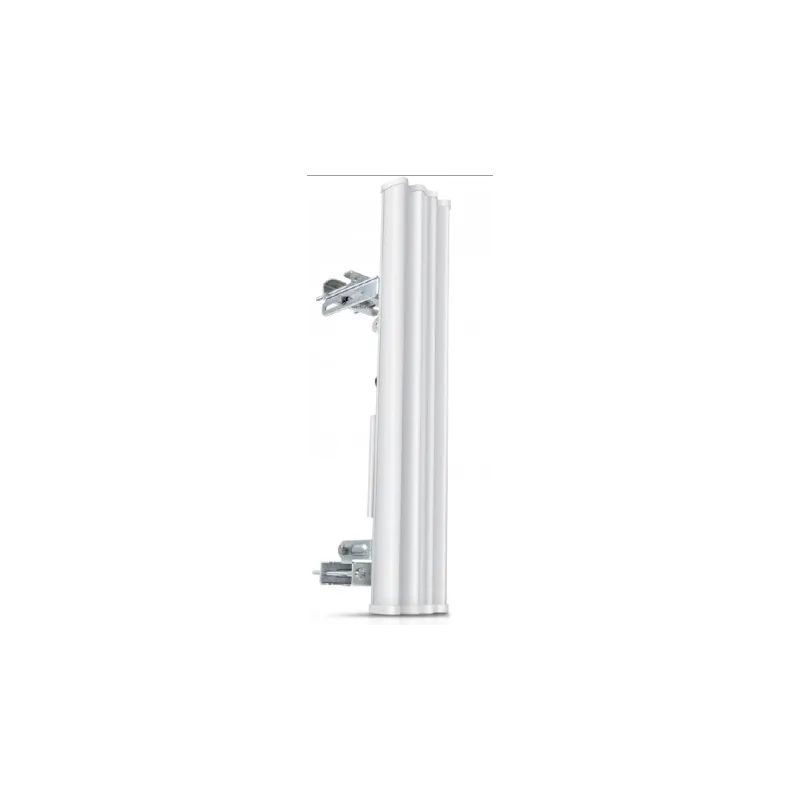

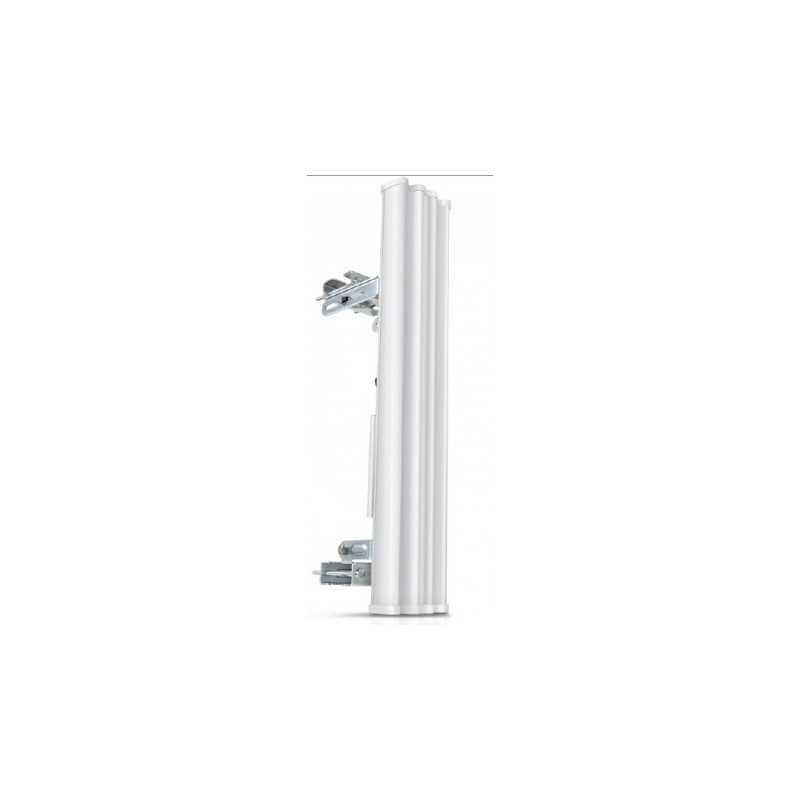

Ubiquiti AM-5G19-120 | Antena sektorowa | airMAX, 5GHz, 19dBi

1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 oraz Chain 1 na Rakiecie.

2. Przymocuj urządzenie do uchwytu montażowego.
a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema otworami montażowymi
b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.


3. Połączyć pozostałe końce kabli radiowych z złączami na antenie.

4. Wsuń osłonę ochronną w dół urządzenia, aż zostanie ona zablokowana.

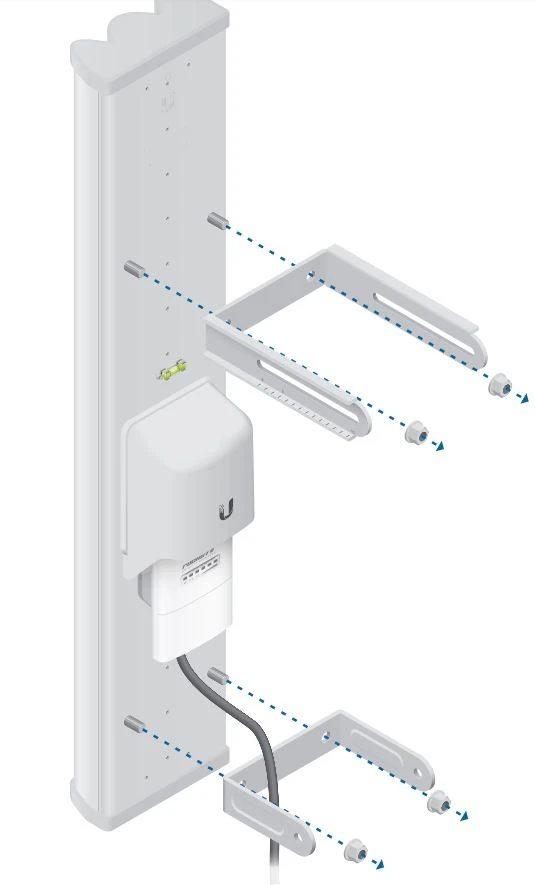

5. Przymocuj uchwyty U-Brackets do anteny: a. Zamocuj uchwyt U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.
b. Zamocuj drugi wspornik U-Bracket do dolnych uchwytów montażowych anteny

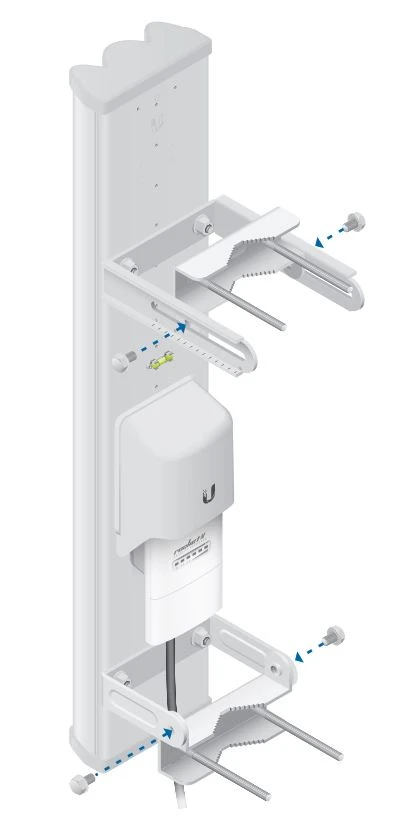

6. Włóż po dwie śruby nośne do każdego wspornika.

7. Zamocować każdy wspornik do U-Bracket za pomocą dwóch śrub. Ręcznie dokręcić śruby.

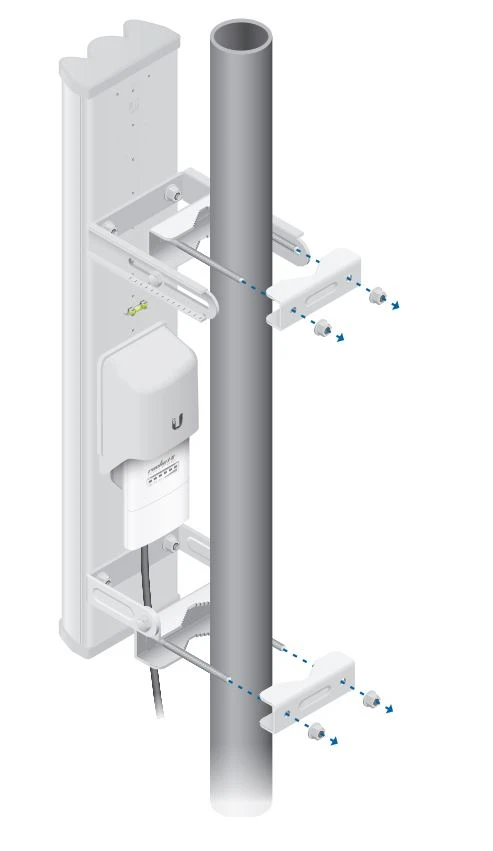

8. Aby zamontować antenę na słupie, przesuń zacisk słupkowy na każdą parę śrub nośnych. Zabezpieczyć każdy zacisk dwoma nakrętkami.

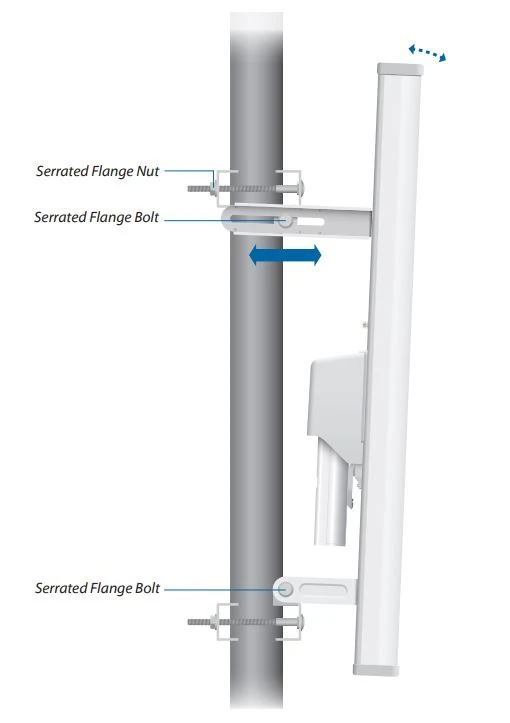

9. Antena ma przechył elektryczny 2°. Do dalszej regulacji kąta nachylenia:
a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górze zacisku słupa.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do około 25 N-m.

Częstotliwość pracy anteny: 5 GHz

Typ złącza: 2x RP-SMA
