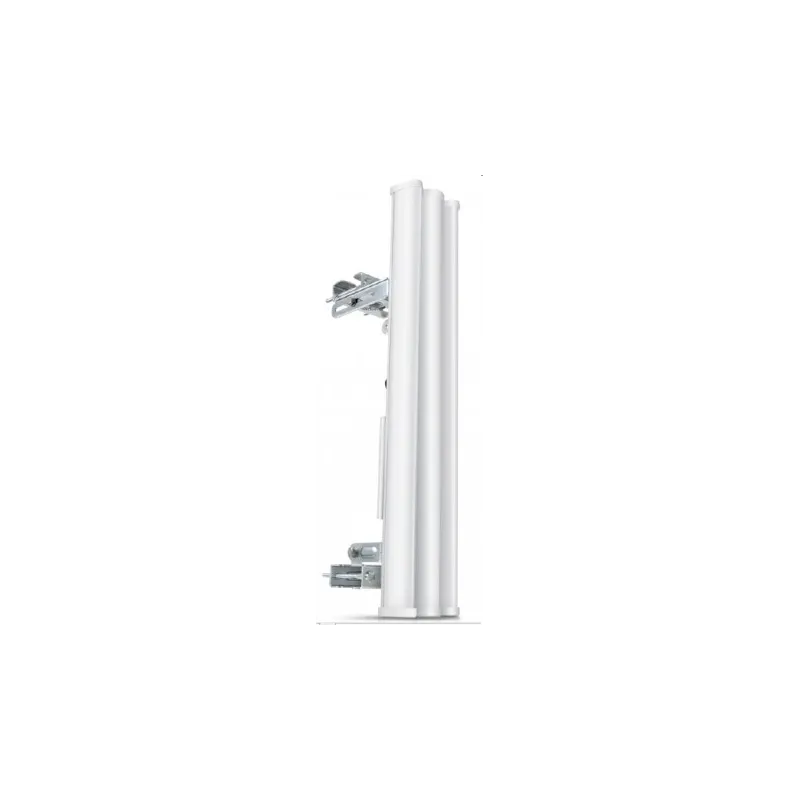

Ubiquiti AM-5G20-90 | Antena sektorowa | airMAX, 5GHz, 20dBi

EAN: 0810354020926

Kod produktu: AM-5G20-90

512,77 zł brutto brutto / metr 416,89 zł netto brutto / sztuka

Metody płatności

Zaawansowane funkcje

Antena sektorowa airMAX firmy Ubiquiti jest wysokiej klasy urządzeniem, które doskonale się sprawdza w rozbudowanej architekturze sieciowej. Zastosowanie nowoczesnych technologii w antenach sektorowych airMAX 5G20-90 pozwala osiągać optymalny kształt wiązki promienia, maksymalną wydajność oraz wysokie zyski energetyczne, a podwójna polaryzacja 2x2 MIMO gwarantuje bezproblemową integrację ze sprzedawanymi oddzielnie urządzeniami radiowymi Rocket. Antena sektorowa airMAX może być rozmieszczona w sieci punkt-wielopunkt (PtMP)

Wysoka wydajność

Antena sektorowa airMAX jest wysoce odporna na zakłócenia, zapewnia doskonałe wzmocnienie i wydajność dla sieci wielopunktowych. Częstotliwość pracy urządzenia wynosi 5 GHz, a wzmocnienie 20 DBi.

Trwała konstrukcja

Marka Ubiquiti jest gwarantem wysokiej jakości swoich produktów. Wytrzymała obudowa oraz wodoodporne złącza zapewniają długi okres użytkowania tych solidnie wykonanych anten, a w konsekwencji satysfakcję Klientów.

Łatwa instalacja typu Plug-and-Play

Każda antena sektorowa airMAX jest wyposażona we wbudowany uchwyt do montażu, więc instalacja nie wymaga żadnych specjalnych narzędzi. Wystarczy kilka prostych czynności, aby połączyć radio Rocket z anteną sektorową airMAX.

AM_5G20_90_DoC.pdf

Pliki do pobrania (135.64KB)

Informacja o podmiotach odpowiedzialnych

Ubiquiti Networks Sro Producent

Kraj: CZ
Ulica: Plzenska 345/5
Kod pocztowy: 150 00
Miasto: Praha

e-mail: direct@ui.com

1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 oraz Chain 1 na Rakiecie.

2. Przymocuj urządzenie do uchwytu montażowego.
a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema otworami montażowymi
b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.

3. Połączyć pozostałe końce kabli radiowych z złączami na antenie.

4. Wsuń osłonę ochronną w dół urządzenia, aż zostanie ona zablokowana.

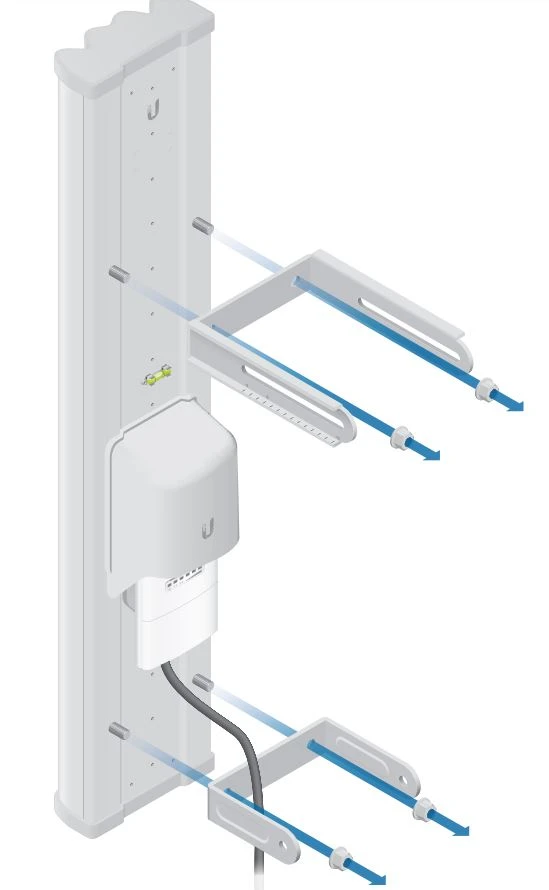

5. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj uchwyt U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.
b. Zamocuj drugi wspornik U-Bracket do dolnych uchwytów montażowych anteny

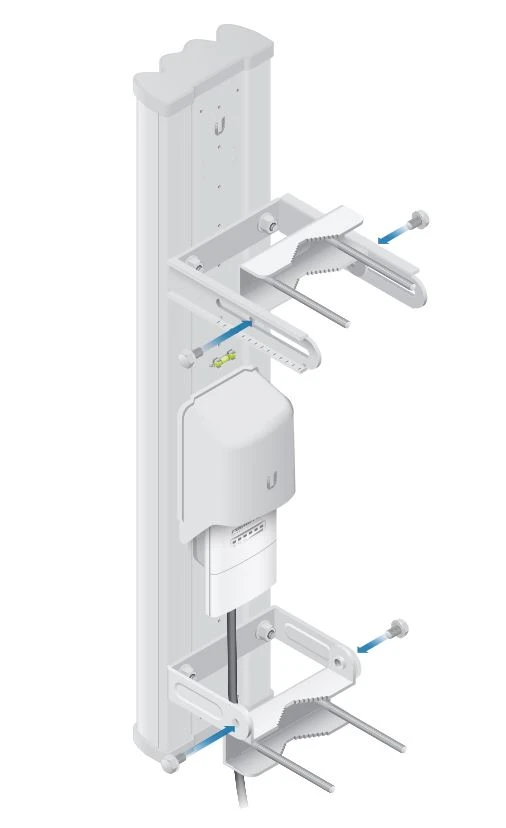

6. Włóż po dwie śruby nośne do każdego wspornika.

7. Zamocować każdy wspornik do U-Bracket za pomocą dwóch śrub. Ręcznie dokręcić śruby.

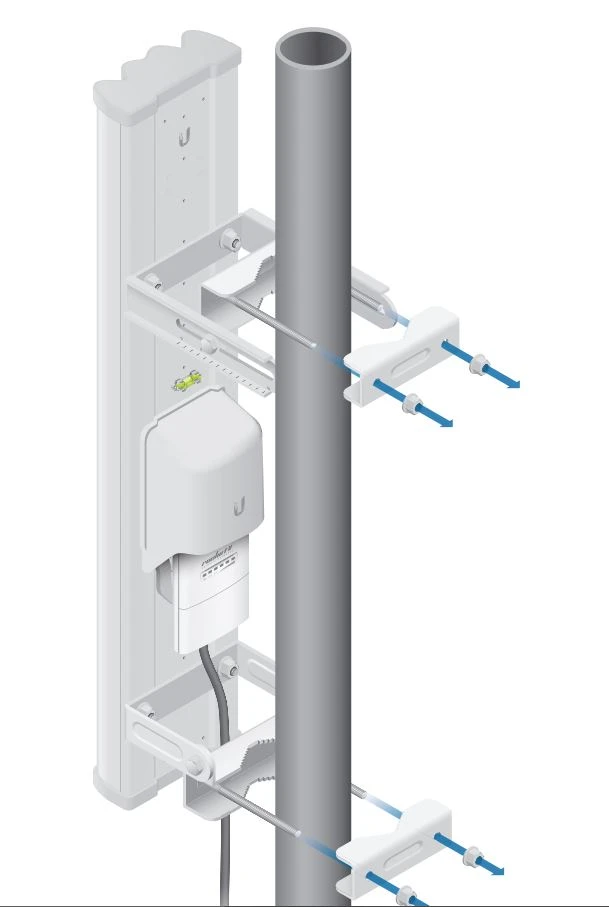

8. Aby zamontować antenę na słupie, przesuń zacisk słupkowy na każdą parę śrub nośnych. Zabezpieczyć każdy zacisk dwoma nakrętkami.

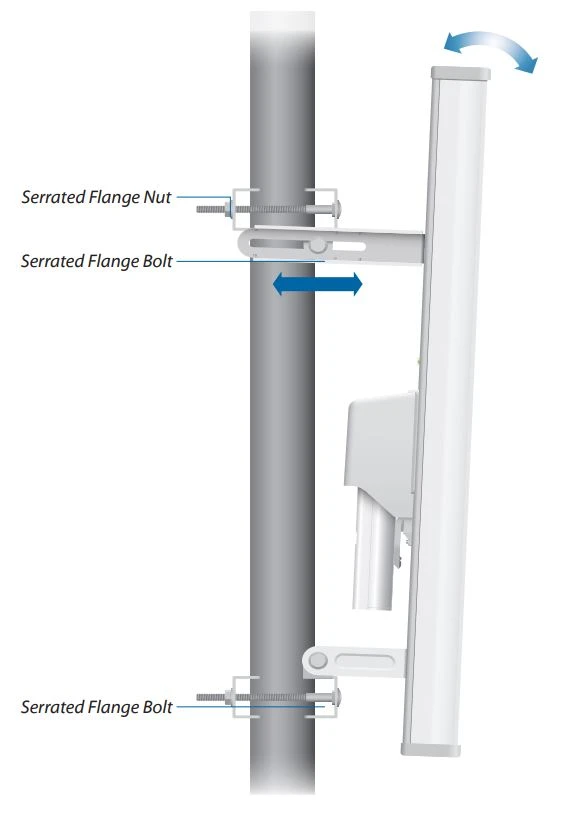

9. Antena ma przechył elektryczny 2°. Do dalszej regulacji kąta nachylenia:
a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górze zacisku słupa.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do około 25 N-m.
