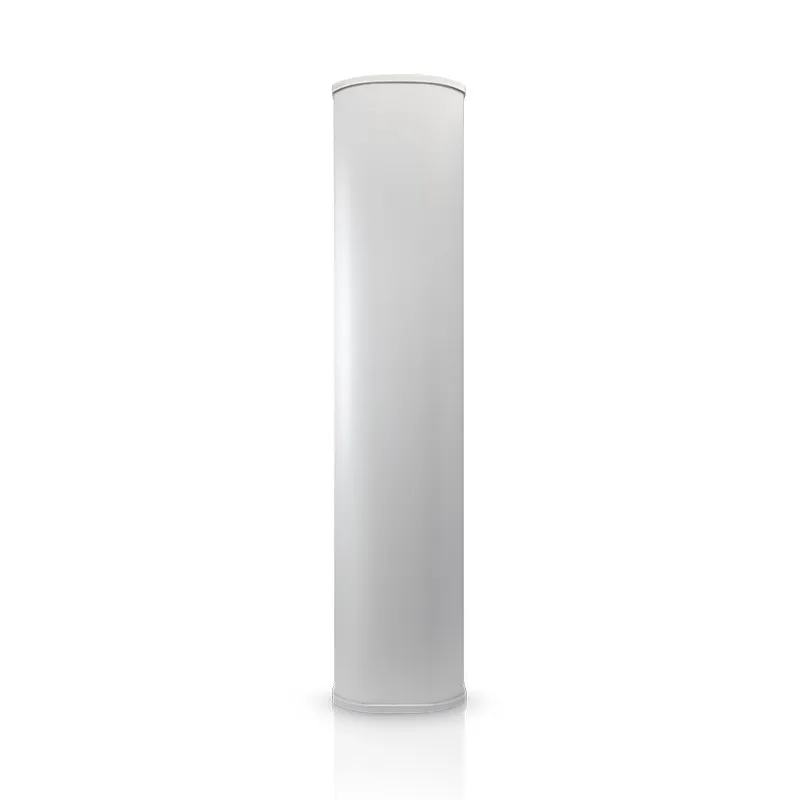

Ubiquiti AM-9M13-120 | Antena sektorowa | airMAX 900MHz, 13dBi

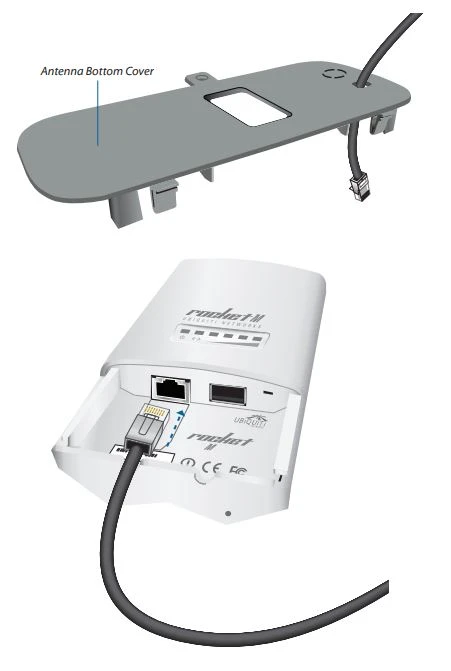

1. Naciśnij na pokrywę Rocketa i wysuń ją.

2. Przełóż kabel przez dziurę w obudowie i podłącz do portu Ethernet

3. Załóż pokrywę portu.

4. Przymocuj końce kabli radiowych oznaczonych Chain 0 i Chain 1 do złączy RF

5. Do zainstalowania pokrywy dolnej anteny:
a. Włóż zatrzaski pokrywy w nacięcia na spodzie anteny.
b. Wciśnij pokrywę i zatrzasnij ją na miejscu.
c. Przymocuj pokrywę do podstawy anteny za pomocą śruby gwintowanej M3x8.

6. Owiń tuleję wokół kabla Ethernet, a następnie wepchnij ją na miejsce w dolnej części obudowy anteny.

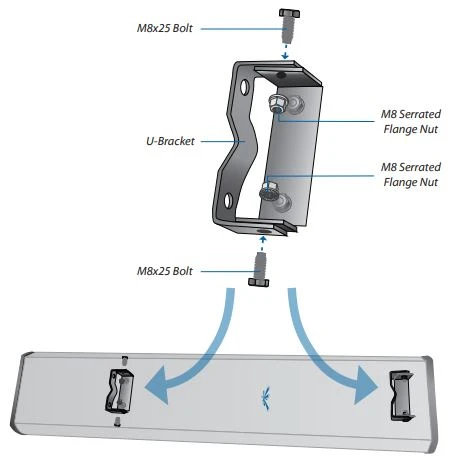

7. Przymocuj dwa uchwyty U-Bracket do dwóch wsporników anteny za pomocą czterech śrub M8x25 i czterech nakrętek ząbkowanych M8.

8. Aby zamocować antenę do słupa, należy przymocować górną rakietę U-Bracket w kroku 9, a następnie dolną rakietę U-Bracket w kroku 10.

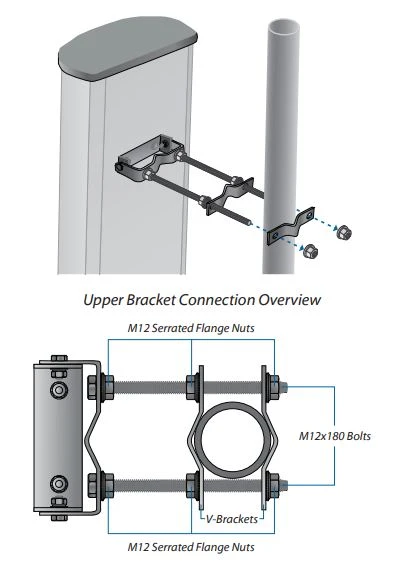

9. Aby zamocować górny wspornik U-Bracket do słupa:
a. Włóż dwie śruby M12x180 do górnego wspornika.
b. Zabezpieczyć każdą śrubę nakrętką ząbkowaną M12.
c. Przykręć jeszcze dwie kolejne nakrętki ząbkowane M12. Wsuń wspornik na śruby M12x180.
d. Umieścić antenę tak, aby słup znajdował się pomiędzy śrubami M12x180.
e. Zabezpiecz drugi wspornik V-Bracket za pomocą dwóch nakrętek ząbkowanych M12.

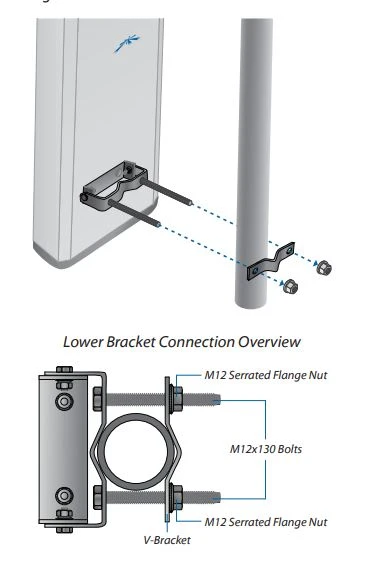

10. Do zamocowania dolnego uchwytu U-Bracket na słupie:
a. Wsunąć dwie śruby M12x130 do dolnego uchwytu U-Bracket.
b. Umieść antenę w taki sposób, aby słup znajdował się pomiędzy śrubami M12x130. Przesuń wspornik V na śrubach M12x130, tak aby słup znajdował się pomiędzy wspornikiem U i wspornikiem V.
c. Zabezpiecz wspornik V za pomocą dwóch śrub M12

11. Regulacja kąta nachylenia anteny:
a. Zluzować cztery nakrętki M12 zabezpieczające wsporniki V górnego wspornika U-Bracket.
b. Przesuń wsporniki V, aby uzyskać żądany kąt nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do ok. 25 N-m lub mniej, aby uniknąć deformacji słupa.

Posiada podwójną polaryzacje 2x2 MIMO

Wysokość wiązki: 15°.
