Ubiquiti AM-V2G-TI | Antena sektorowa | airMAX Titanium, 2GHz, 15-17dBi

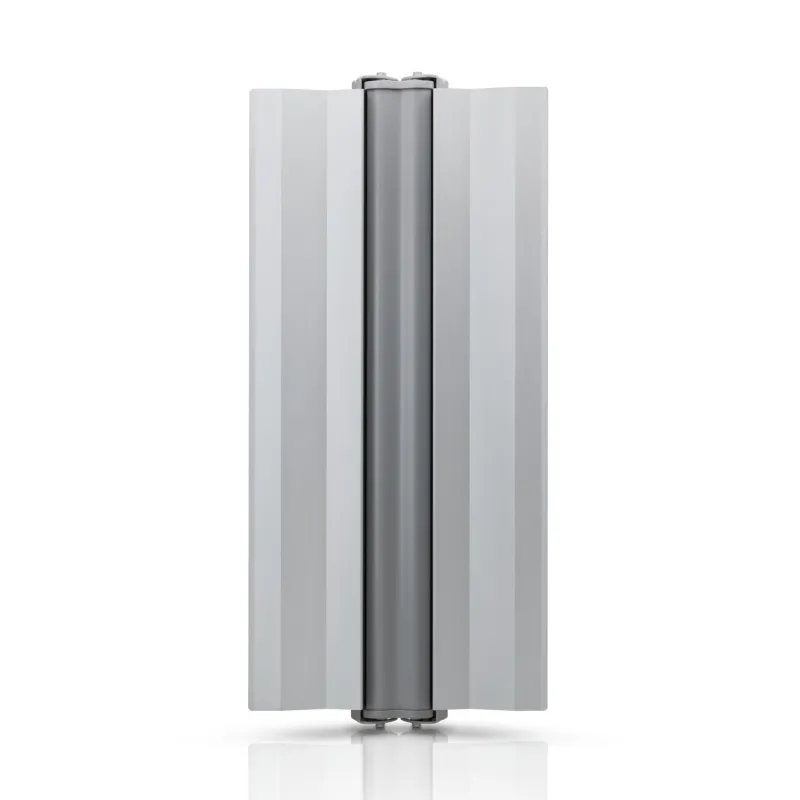

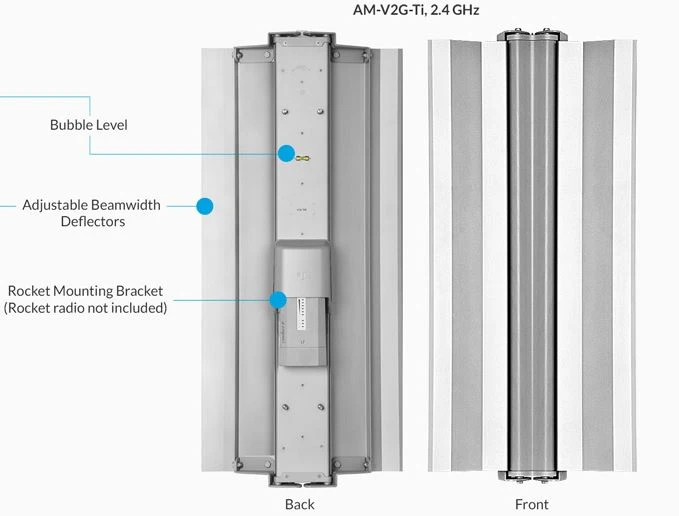

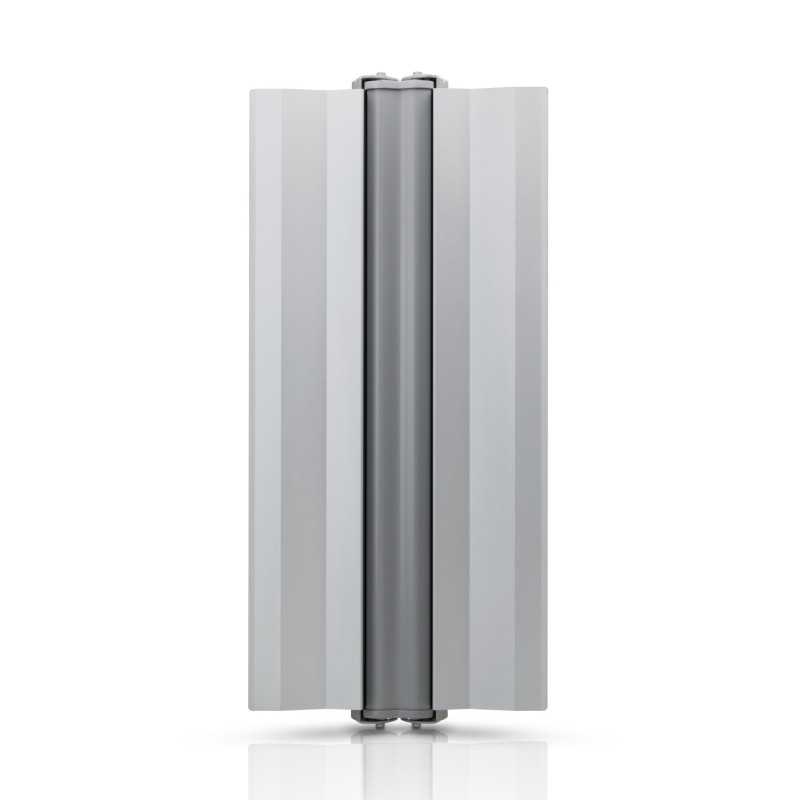

1. Ustaw żądaną szerokość wiązki ustawiając deflektory. Poluzuj wystarczająco cztery śruby z łbem sześciokątnym aby przesunąć deflektory, ale nie usuwaj śrub.

2. Ostrożnie przesuń deflektory szerokości wiązki na żądany kąt, zgodnie ze wskazówkami na śrubach.

3. Dokręć cztery śruby. 4. Przymocuj kable RF do złączy oznaczonych Chain 0 i Chain 1 na urządzeniu.

5. Przymocuj urządzenie do uchwytu montażowego.
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia z z czterema otworami montażowymi na uchwycie.
b. Przesuń Rocket w dół, aż zostanie zablokowany.

6. Podłącz pozostałe końce kabli radiowych do złączy RF na antenie.

7. Przesuń osłonę ochronną w dół, aż zostanie ona zablokowana na uchwycie

8. Przymocuj U-Brackety do anteny:
a. Zamocuj zaczep U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.
b. Zamocuj drugi uchwyt U-Bracket do dolnych uchwytów montażowych anteny za pomocą dwóch nakrętek.

9. Wsuń po dwie śruby nośne do każdego wspornika słupa.

10. Przymocuj każdy wspornik słupka do każdego wspornika U-Bracket za pomocą dwóch śrub. Dokręcać tylko ręcznie.

11. Aby zamocować antenę do słupa, wsunąć zacisk słupkowy na każdą parę śrub. Zabezpiecz każdy zacisk słupka dwoma nakrętkami kołnierzowymi.

12. Antena ma przechylenie elektryczne 4°. Aby dokładniej wyregulować kąt nachylenia:
a. Poluzuj cztery śruby na wspornikach U-Brackets i dwa nakrętki na górnym zacisku.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do ok 25 N-m (18 lb-ft) lub mniej, aby uniknąć deformacji słupa.
