Ubiquiti AP-5AC-90-HD | Antena sektorowa | airPRISM, 5GHz, 22dBi

EAN: 0810354021947

Kod produktu: AP-5AC-90-HD

1 709,18 zł brutto brutto / metr 1 389,58 zł netto brutto / sztuka

Metody płatności

Nowatorska antena sektorowa AP-5AC-90-HD airPrism firmy Ubiquiti

airPrism Sector Antenna firmy Ubiquiti to nowatorska antena sektorowa działająca jako punkt-wielopunkt (PTMP). Urządzenie pracuje w pasmie o częstotliwości 5 GHz, oferując stabilną transmisję. W prezentowanej antenie sektorowej airPrism producent zadbał o poprawienie izolacji szumów. Na antenie mogą być zainstalowane trzy radia, a każde radio niezależnie transmituje i odbiera w obrębie odpowiadającej mu 30° szerokości wiązki.

Wysoka odporność na szumy i zakłócenia

Na obszarach o dużej gęstości odporna na zakłócenia i szumy airPrism zapewnia wielopunktowym sieciom o dużej przepustowości doskonałą wydajność wiązki.

Obniżony koszt instalacji

Zamontowanie na jednej antenie airPrism trzech urządzeń Rocket 5 AC Prism zwiększa przepustowość i zmniejsza wykorzystanie powierzchni postojowej wieży, co znacznie obniża koszty instalacji.

Integracja Plug-and-Play

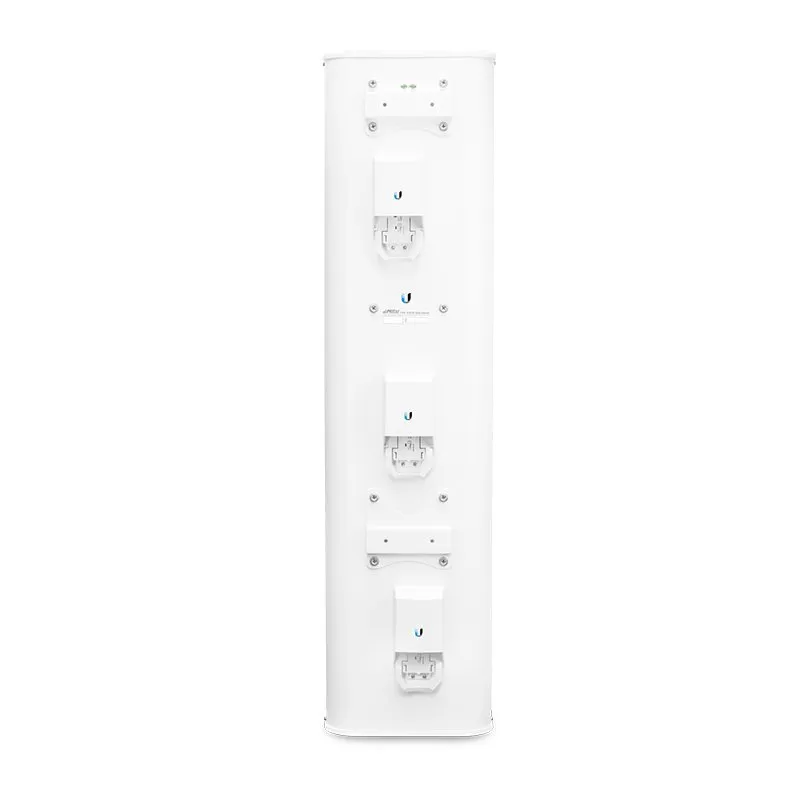

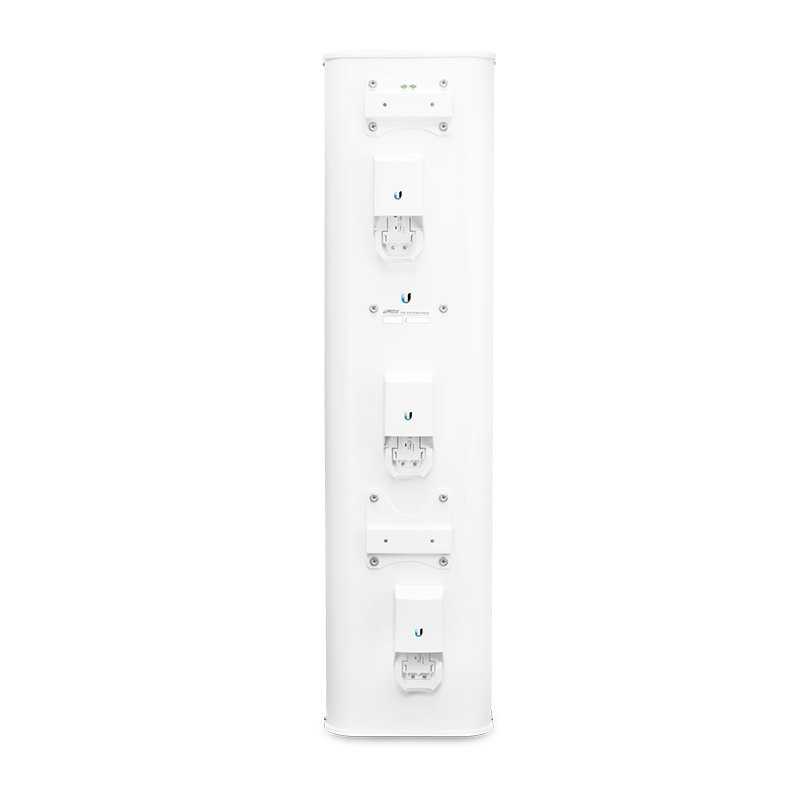

Anteny airPrism i urządzenia Rocket 5 AC zostały zaprojektowane do idealnej współpracy. Każdy model anteny sektorowej airPrism od UI wyposażono w trzy wbudowane uchwyty do zamontowania urządzeń Prism, więc instalacja nie wymaga stosowania żadnych specjalnych narzędzi. Wystarczy po umocowaniu trzech urządzeń Rocket 5 AC Prism zamontować całość w miejscu pracy linku PTMP.

Kąt promieniowania

Trzy radia Prism Rocket 5 AC, które są zainstalowane na górze, pośrodku i na dole anteny, niezależnie transmitują i odbierają w obrębie odpowiadającej im 30° szerokości wiązki.Graficzny schemat zasięgu każdej wiązki

Certyfikaty CE, FCC, IC

Wysokość produktu 1300 mm

Typ anteny Sector antenna

Szerokość produktu 322.6 mm

Głębokość produktu 201.5 mm

Izolacja 30 decibel

Kod zharmonizowanego systemu (HS) 85177100

Poziom wzmocnienia anteny (max) 22 gain

Kolor produktu Biały

Maksymalna prędkość wiatru 200 km/h

Współczynnik napięcia fali stojącej (VSRW) 1.75:1

Pozioma szerokość wiązki 30 °

Pionowa szerokość wiązki 30 °

Polaryzacja Dual polarization

Rodzaj wtyku anteny RP-SMA

Przeznaczenie Na zewnątrz

Waga produktu 13100 g

AP_5AC_90_HD_DoC.pdf

Pliki do pobrania (135.49KB)

Informacja o podmiotach odpowiedzialnych

Ubiquiti Networks Sro Producent

Kraj: CZ
Ulica: Plzenska 345/5
Kod pocztowy: 150 00
Miasto: Praha

e-mail: direct@ui.com

1. Naciśnij na pokrywę portu Rocketa i wysuń ją.

2. Podłącz kabel Ethernet do portu LAN.

3. Załóż pokrywę portu.
4. Przymocuj urządzenie do uchwytu montażowego.
a. Wyrównaj uchwyty montażowe z tyłu urządzenia z czterema gniazdami montażowymi na uchwycie
b. Przesuń urządzenie do dołu, aż zostanie zablokowane na swoim miejscu.

5. Przymocuj końce kabli radiowych do złączy RF w tej kombinacji: V do Chain 1 i H do Chain 0.

6. Wsuń osłonę ochronną nad urządzenie Rocket, aż zostanie ona zablokowana.

7. Powtórz kroki 1-6 dla pozostałych dwóch radioodbiorników.

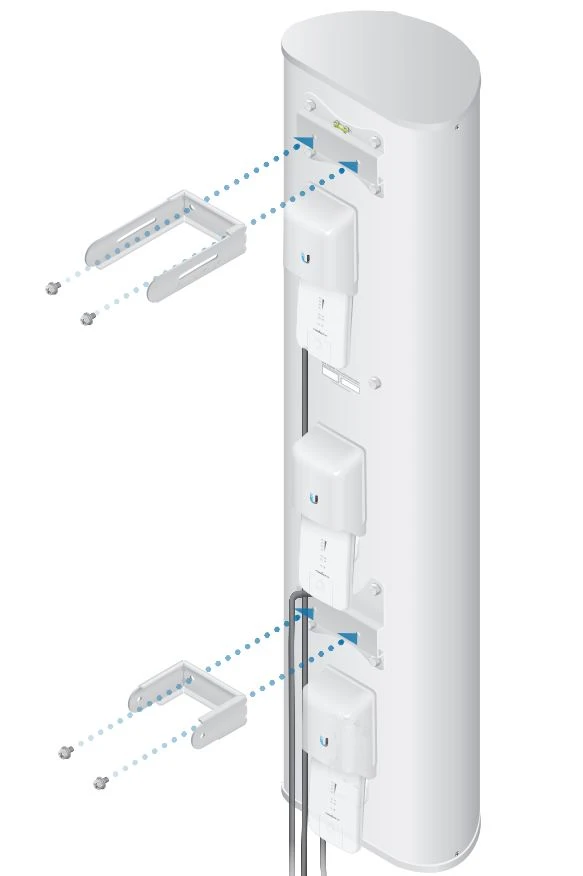

8. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj wspornik U-Bracket do górnej płyty montażowej anteny za pomocą dwóch śrub sześciokątnych z podkładkami.
b. Przymocuj drugi wspornik U-Bracket do dolnej płyty montażowej anteny za pomocą dwóch śrub

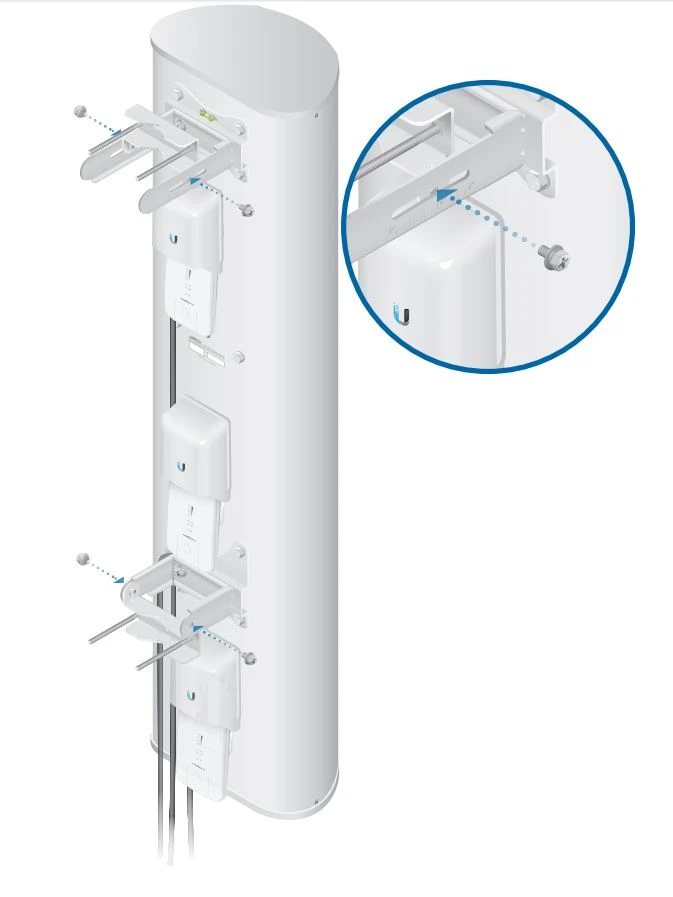

9. Włóż po dwie śruby nośne do każdego wspornika.

10. Przymocuj wspornik do każdego wspornika U-Bracket za pomocą dwóch śrub sześciokątnych z podkładkami. Dokręcaj tylko ręcznie.

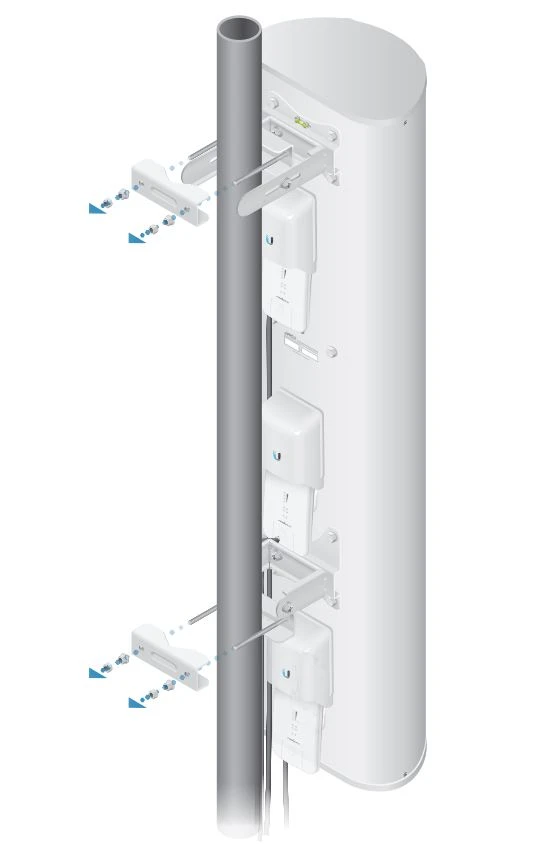

11. Przymocuj zestaw montażowy do słupa.
a. Przesuń otwory każdego zacisku słupa na każdą parę śrub.
b. Umieścić po jednej nakrętce na każdej śrubie nośnej.
c. Zabezpiecz każdą nakrętkę za pomocą jednej nakrętki sześciokątnej.

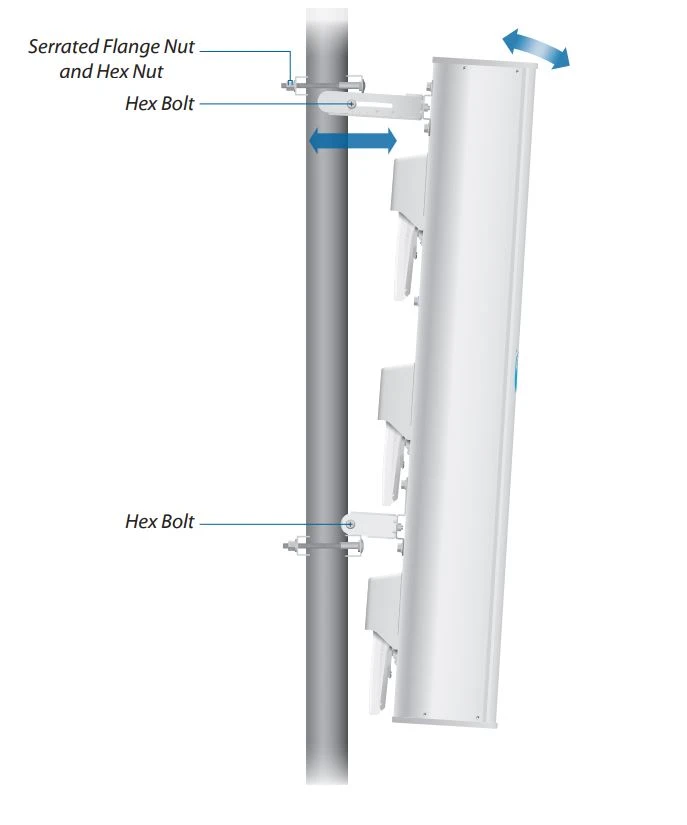

12. Antena posiada przechylenie elektryczne 2°. W celu dalszej regulacji kąta nachylenia:
a. Poluzuj cztery śruby sześciokątne na wspornikach i nakrętki na górnym zacisku.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręcić wszystkie śruby do 25 N-m i wszystkie nakrętki do 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
