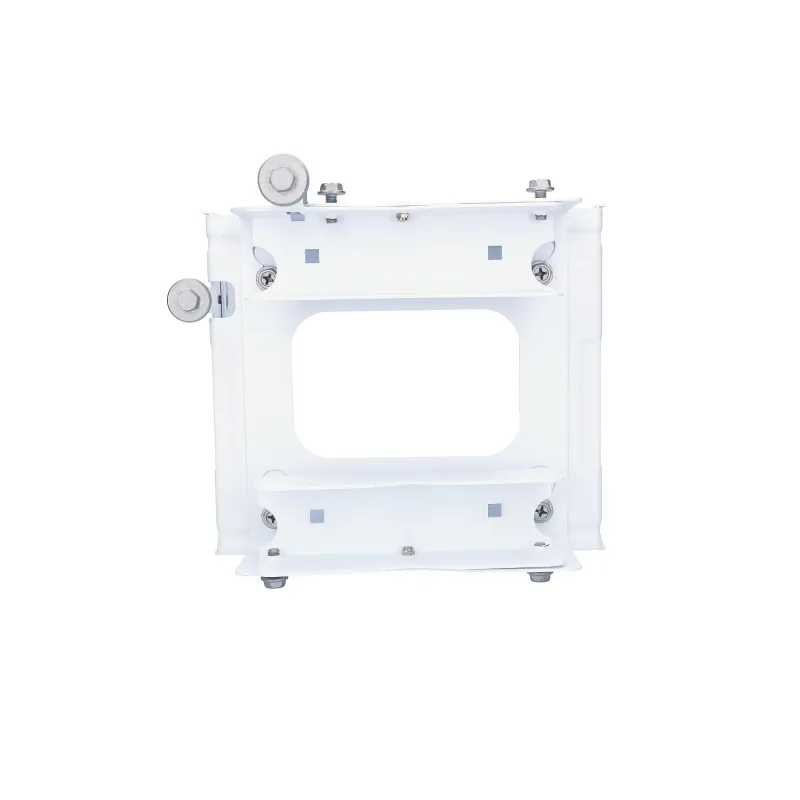

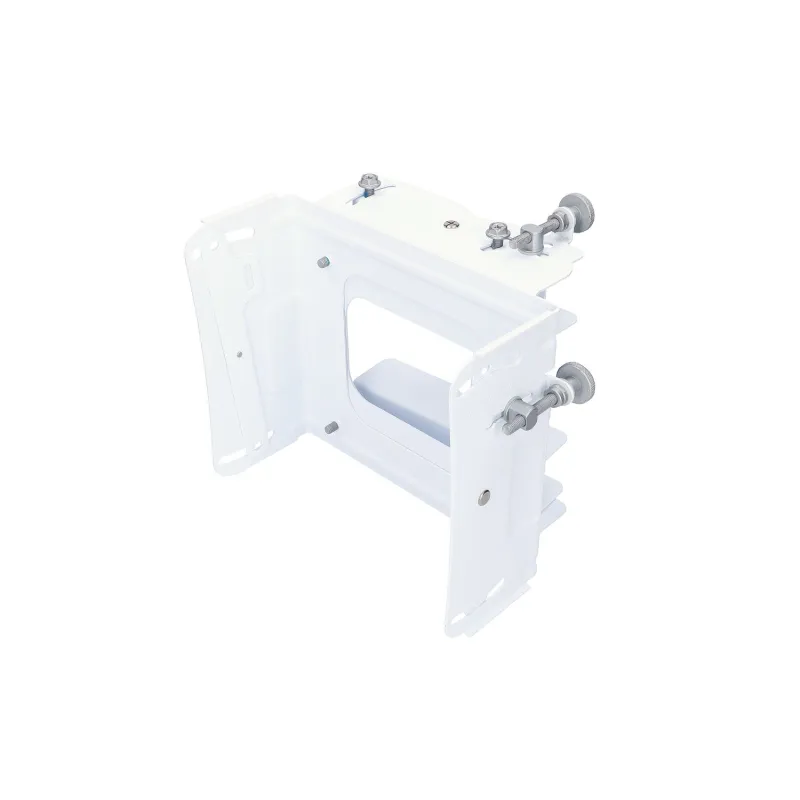

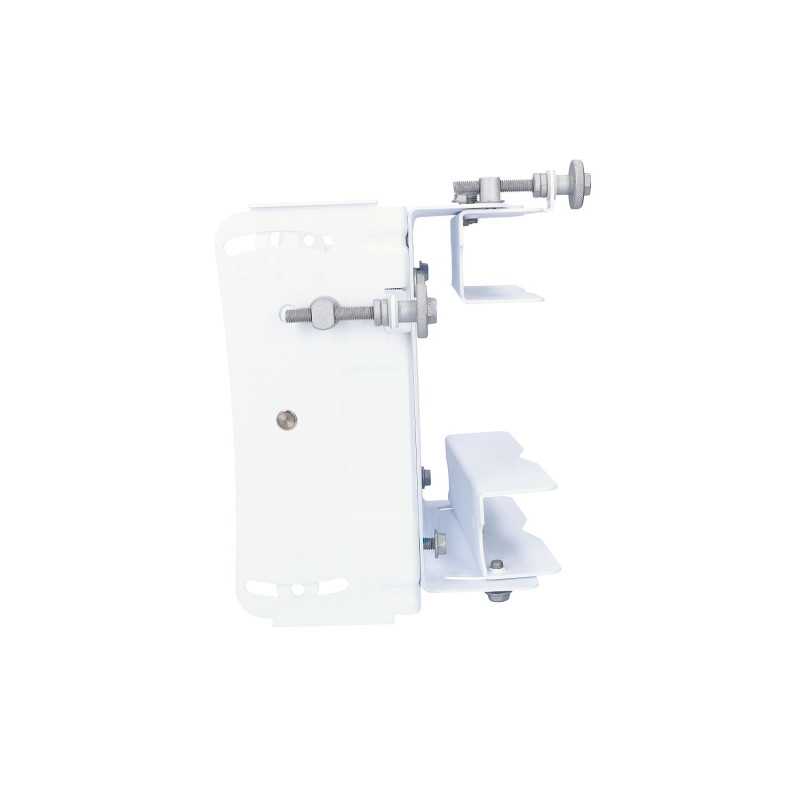

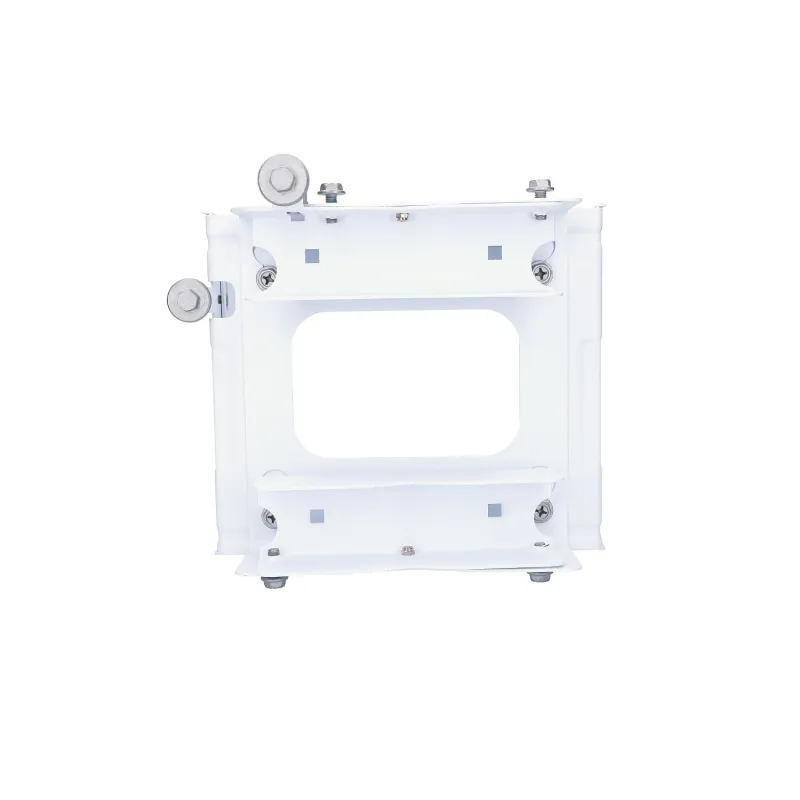

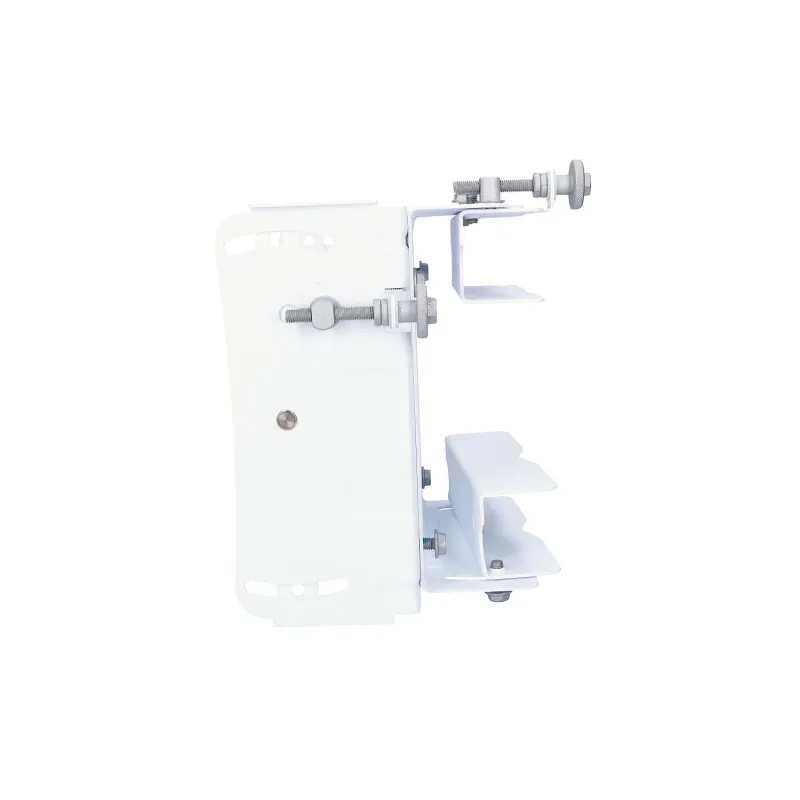

Ubiquiti PAK-620 | Zestaw precyzyjnego montażu | dedykowany dla anten parabolicznych klasy airMAX

Poniższe instrukcje przedstawiają model RD-5G30-LW, ale odnoszą się również do innych anten, które wykorzystują reflektory 620 mm. 1. Poluzuj cztery śruby z łbem sześciokątnym.

2. Podnieś i wyjmij wspornik wyrównania wysokości, aby oddzielić go od wspornika wyrównania azymutu.

3. Użyj czterech śrub z łbem sześciokątnym, aby przymocować wspornik wyrównania wysokości do anteny. Upewnij się, że śruby przechodzą przez dźwignie unoszenia po wewnętrznej stronie wspornika.

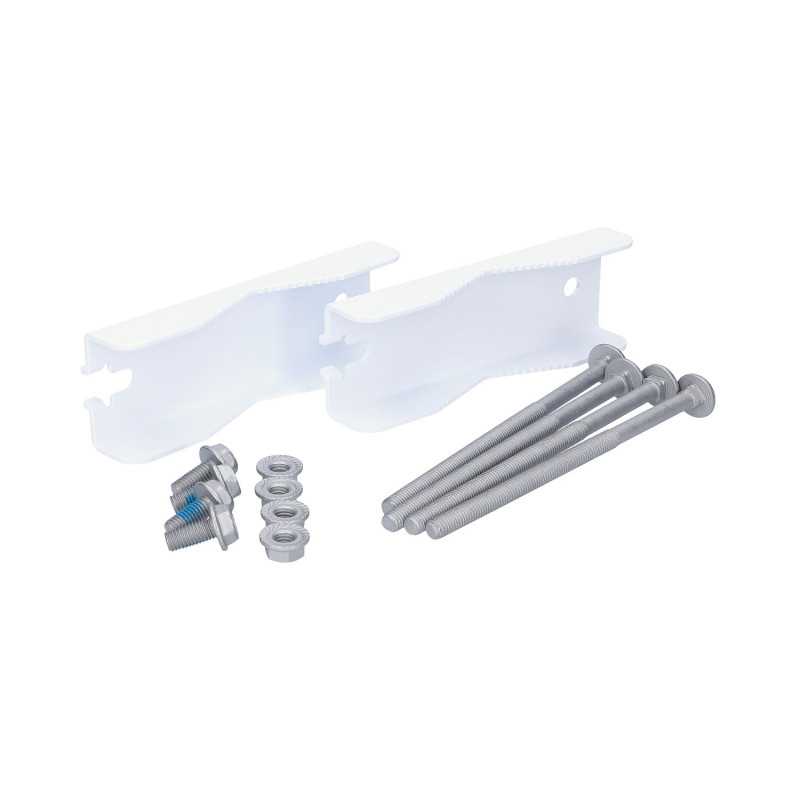

4. Przymocuj dwa zaciski biegunów do wspornika wyrównania azymutu. a. Włóż cztery śruby nośne do wspornika wyrównania azymutu. b. Wsuń otwór obejmy słupka na jedną śrubę każdej pary. c. Umieść po jednej nakrętce na każdej śrubie.

5. Przymocuj wspornik wyrównania azymutu do słupa: a. Przesuń szczelinę każdego zacisku bieguna na odpowiednią śrubę nośną. b. Dokręć cztery nakrętki, aby zabezpieczyć azymutalny wspornik.

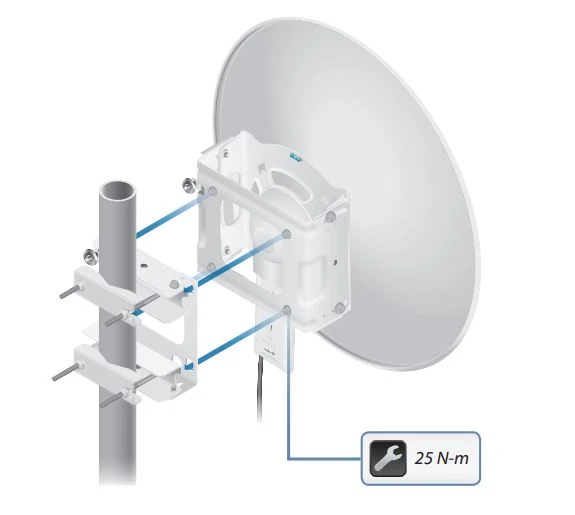

6. Przymocować wspornik wyrównania wysokości do wspornika wyrównania azymutu: a. Włóż cztery śruby z łbem sześciokątnym wspornika wyrównania wysokości do szczelin wspornika wyrównania azymutu. b. Przesuń wspornik wyrównania wysokości w dół

7. Przed przystąpieniem do regulacji kąta azymutu i kąta nachylenia należy upewnić się, że te osiem śrub z łbem sześciokątnym jest wystarczająco luźnych, aby umożliwić ruch. i dokręć cztery śruby z łbem sześciokątnym do 25 N-m.

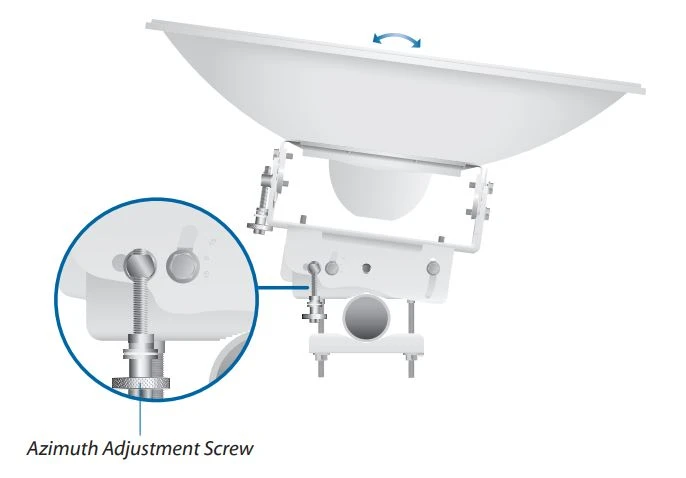

8. Aby wyregulować kąt azymutu do ±15°, przekręć śrubę regulacji azymutu, aż do osiągnięcia pożądanego kąta.

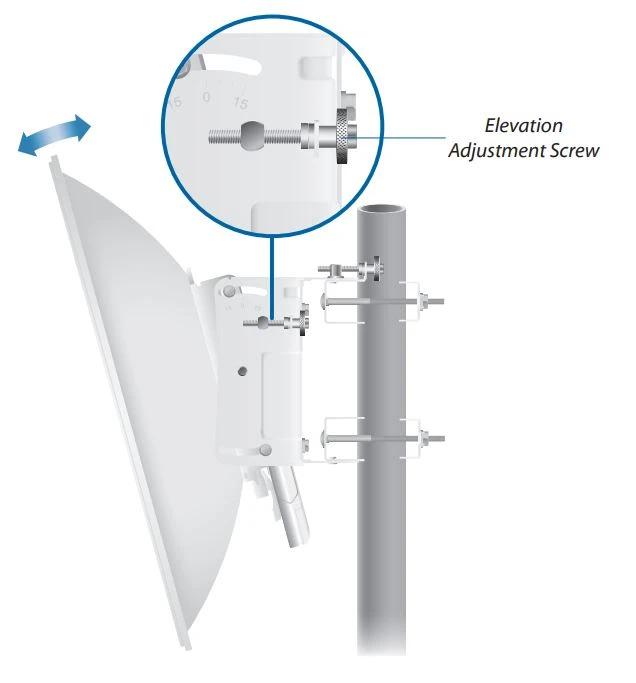

9. Aby wyregulować kąt nachylenia do ±15°, przekręć śrubę regulacji wysokości, aż zostanie osiągnięty żądany kąt.

10. Zablokuj osiowanie, dokręcając osiem śrub z łbem sześciokątnym do 25 N-m.

Zestaw precyzyjnego montażu dedykowany dla anten parabolicznych klasy airMAX
