1. Każda śruba M4 zawiera podkładkę blokującą. Zdejmij je i użyj do zabezpieczenia śrub podczas montażu. 2. Reflektor talerza i system antenowy są kluczowane, dzięki czemu można zainstalować tylko w jednej orientacji. Przymocuj urządzenie do odbłyśnika talerza w następujących etapach:
a. Wyrównaj trzpień osiowy na odbłyśniku talerzykowym z dziurą w antenie.
b. Włóż sześć śrub M4 do talerza
c. Dokręcić sześć śrub M4.

3. Przymocuj RocketM do odbłyśnika anteny.
a. Wyrównaj zatrzaski montażowe z tyłu RocketM z uchwytem do montażu kieszonkowego
b. Przesuń RocketM w dół, aby zablokować go na miejscu.

4. Przymocuj kable radiowe do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.

5. Pręt podnoszący zawiera podkładki i nakrętki. Zdejmij jedną podkładkę, podkładkę sprężynową i nakrętkę. Wykorzystaj je, aby zabezpieczyć pręt podnoszący podczas montażu.
6. Przymocuj drążek do głównego uchwytu montażowego.
a. Włóż drążek do głównego wspornika montażowego.
b. Zabezpieczyć drążek za pomocą podkładek

7. Każda śruba nośna M10x150 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zamocowania śruby podczas montażu w kroku 13.
8. Włóż cztery śruby M10x150 do głównego uchwytu montażowego.

9. Każda śruba M10x25 zawiera podkładkę, blokadę sprężynową. Zdejmij je i użyj ich do zabezpieczenia śruby podczas montażu.

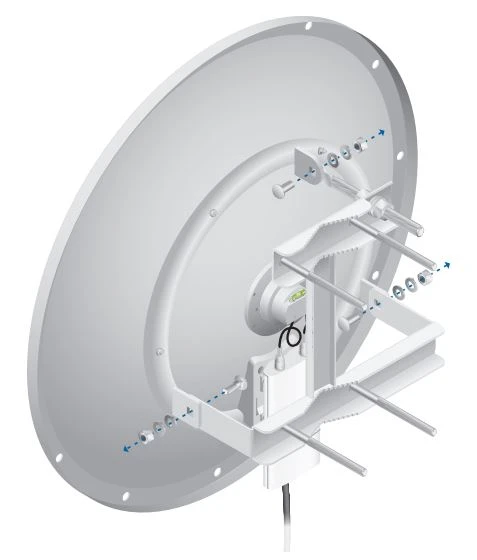

10. Przymocuj RocketDish do głównego wspornika montażowego.
a. Włóż jedną śrubę M10x25 do RocketDish i drążka unoszącego.
b. Włóż dwie śruby M10x25 do RocketDish i dolnej części głównego wspornika montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą podkładek i nakrętki.

11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężynową. Usuń je i użyj ich do zamocowania śrub podczas montażu.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish.
a. Umieścić po jednym wsporniku stabilizatora po każdej stronie słupa.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Zamocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny i nakrętki.
d. Dokręć nakrętki do około 50 N-m

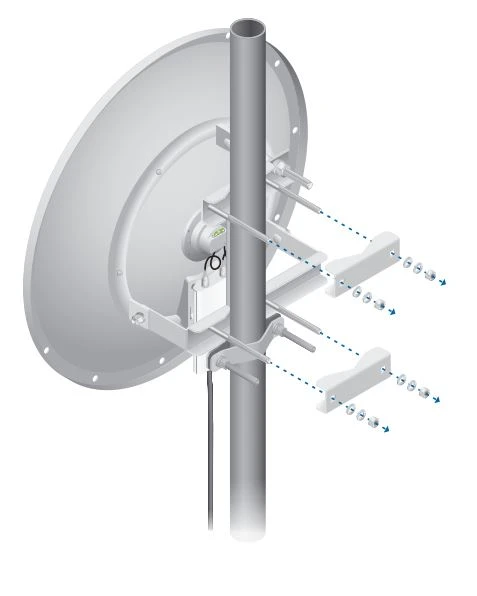

13. Przymocuj główny wspornik montażowy do masztu tuż nad wspornikami stabilizatora.
a. Przesuń zacisk masztu na każdą parę śrub M10x150.
b. Zabezpiecz każdą śrubę M10x150 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.

14. Wizualnie ustaw azymut i wysokość.
a. Aby wyregulować azymut, obróć RocketDish, gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, dokręcić lub poluzuj nakrętki na drążku podnoszącym, tak aby urządzenie RocketDish było ustawione w odpowiednim kącie nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do około 50 N-m lub mniej, aby uniknąć odkształcenia słupa.

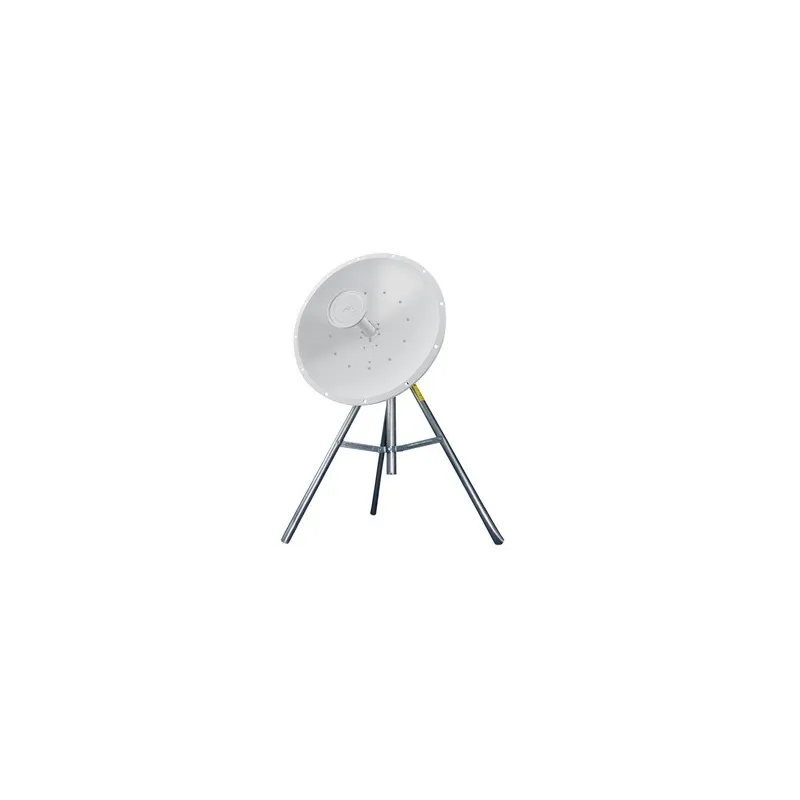

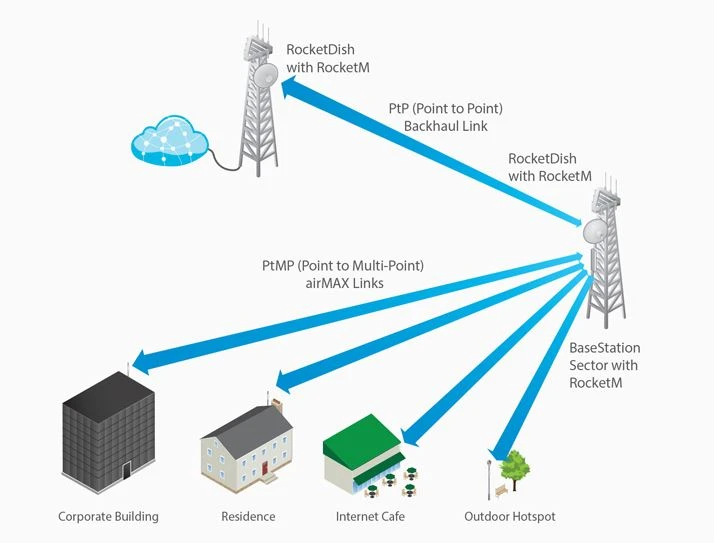

Częstotliwość anteny: 2.4 GHz

Typ anteny: Kierunkowa
