Tinycontrol HC-SR501 | Czujnik ruchu PIR | kąt widzenia 360st x100st

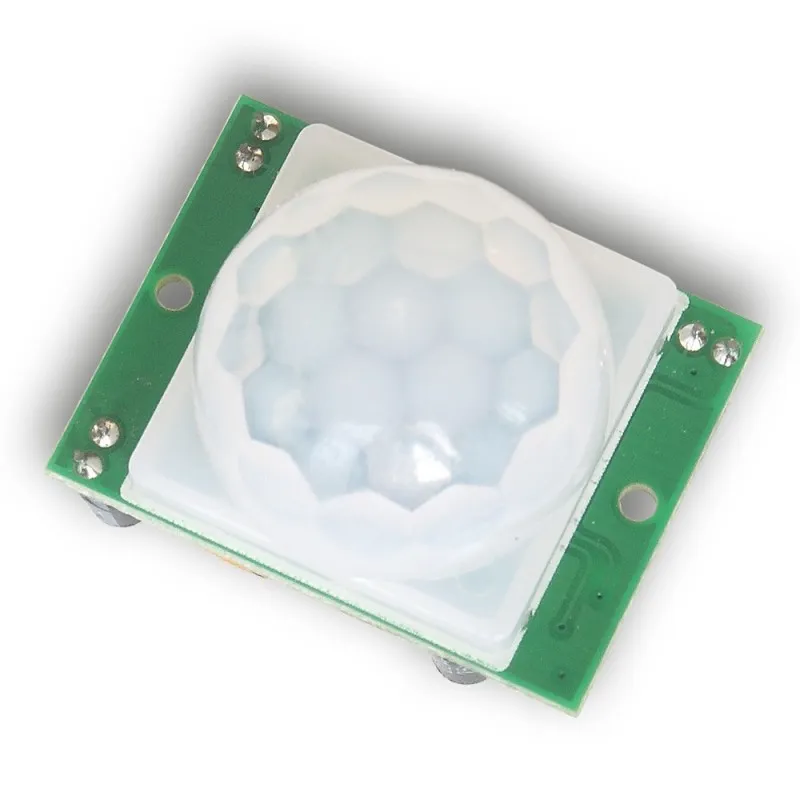

Czujnik ruchu HC-SR501 marki Tinycontrol

Czujnik ruchu HC-SR501 umożliwia detekcję ruchu poprzez analizę promieniowania podczerwonego odbitego od obiektów. Urządzenie wykrywa zmiany z 2 odseparowanych okien IR, a wzmacniacz przekształca ten impuls na sygnał o wysokim poziomie logicznym. Wyjście sensora można podłączyć do wejścia cyfrowego INP1-4D LAN kontrolera. Należy jednak zwrócić uwagę, że wymuszony przez czujkę stan niski (Low) jest stanem spoczynku, a wysoki (High) wskazuje na wyzwolenie sensora.

Regulacja czujnika

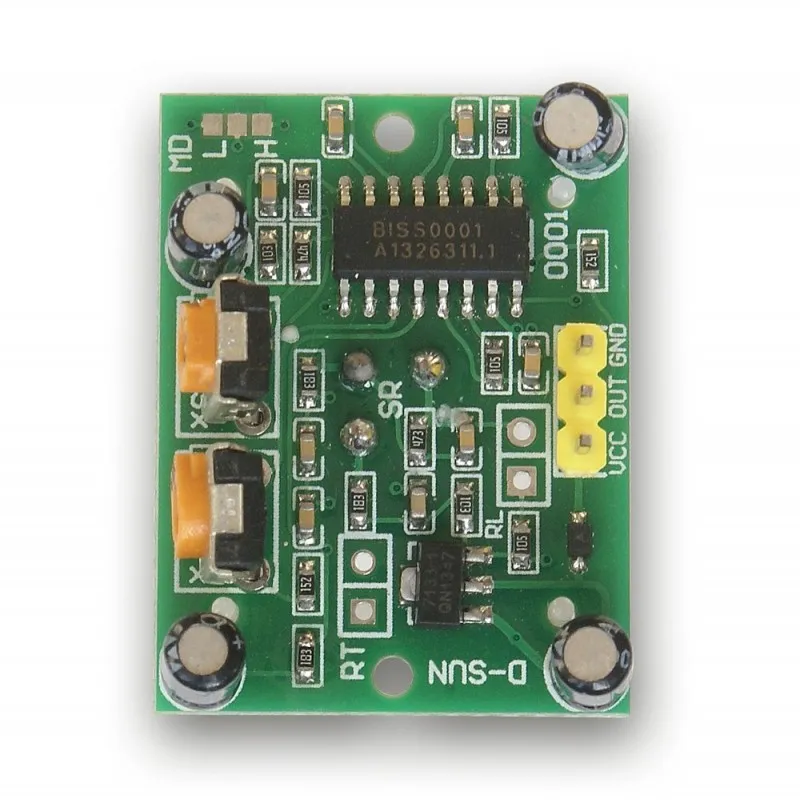

Na płytce umieszczono dwa potencjometry oznaczone symbolami Sx oraz Tx, dzięki którym użytkownik może dostosować działanie czujnika do swoich potrzeb. Tx służy do ustawienia czasu utrzymania stanu wyjściowego po detekcji ruchu, a Sx ustawia czas opóźnienia czuwania po ostatnim wyzwoleniu. Po wykryciu ruchu na wyjściu utrzymywany jest cały czas stan wysoki.
