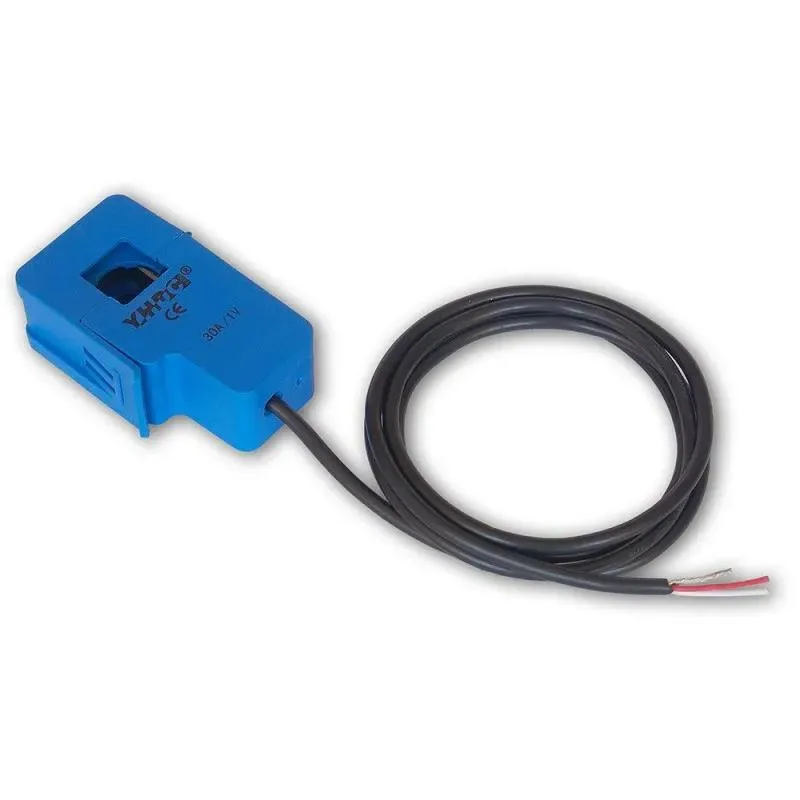

Tinycontrol czujnik prądu SCT-013 15A

Czujnik przeznaczony do pomiaru prądu płynącego w przewodzie bez konieczności podłączania układu pomiarowego w obwód mierzony. Obejmę pomiarową zakłada się na pojedynczy przewód a nie na parę przewodów. Na wyjściu sensora podawane jest napięcie zmienne proporcjonalne do mierzonego prądu. Sensor można użyć do pomiarów prądu zmiennego poprzez wejścia analogowe INPA1-4 w Lan Kontrolerze v3.

Sensor posiada trzy wyjścia: Vcc - zasilanie, GND - masa i Vo - napięcie wyjściowe, które można podłączyć do wejścia INP1 w lan kontrolerze. Przedział napięcia zasilania wynosi od 4.5V do 5.5V, jednak czujnik można zasilić z lan kontrolera napięciem 3.6V. Trzeba mieć jednak na uwadze mniej liniową charakterystykę i niższe napięcia wyjściowe.
