Q: 1. Jak skonfigurować Voice VLAN, aby zoptymalizować transmisję ruchu głosowego na przełącznikach inteligentnych i zarządzanych TP-Link przy użyciu nowego interfejsu GUI?

Wprowadzenie Ruch głosowy jest zwykle bardziej wrażliwy na czas i może mieć na niego większy wpływ utrata pakietów niż ruch danych. Możesz skonfigurować Voice VLAN, aby zoptymalizować transmisję ruchu głosowego. Voice VLAN może zmieniać priorytet pakietów głosowych 802.1p i przesyłać pakiety w żądanej sieci VLAN. Wymagania sieciowe Jak pokazano na poniższym rysunku, dwa telefony IP są podłączone do portu 1/0/1 i portu 1/0/2 przełącznika. Komputer PC jest podłączony do portu 1/0/3 przełącznika. Przełącznik jest podłączony do Internetu za pośrednictwem routera przez port 1/0/4. Telefony IP transmitują ruch głosowy, podczas gdy komputer przesyła ruch danych. Ruch głosowy wymaga wyższego priorytetu niż ruch danych.

Q: (puste pytanie)

Schemat konfiguracji Aby zaimplementować to wymaganie, możesz skonfigurować w następujący sposób: 1) Utwórz sieć VLAN 2 i dodaj port 1/0/1, port 1/0/2 i port 1/0/4 do sieci VLAN. 2) Skonfiguruj VLAN 2 jako Voice VLAN i ustaw priorytet ruchu głosowego na 7. 3) Włącz Voice VLAN na porcie 1/0/1 i 1/0/2. Kroki konfiguracji Przedstawione w przypadku modelu T2600G-28TS, poniższe sekcje przedstawiają procedurę konfiguracji. Krok 1 Wybierz menu L2 FUNKCJE> VLAN> 802.1Q VLAN> Konfiguracja VLAN i kliknij Dodaj, aby załadować następną stronę. Utwórz sieć VLAN 2 dla ruchu głosowego. Podaj nazwę sieci VLAN jako Voice_VLAN . Nie ma potrzeby dodawania portów, które są podłączone do telefonów IP. Wystarczy dodać port uplink 1/0/4 do sieci VLAN 2, na przykład ustawiamy go tutaj jako port nieotagowany. Kliknij Utwórz.

EAN: 6935364021818

Kod produktu: T3700G-28TQ

6 484,88 zł brutto brutto / sztuka 5 272,26 zł netto brutto / sztuka

Stackowalny przełącznik zarządzalny L3 JetStream TP-Link T3700G-28TQ – cechy

Liczne protokoły routingu warstwy 3 – obsługa skalowalnej sieci, w tym RIP/OSPF/ECMP/VRRP
Technologia True Physical Stacking – obsługa do 8 jednostek i przepustowości płyty montażowej 320 Gb/s, co gwarantuje wysoką skalowalność i wydajną redundancję
10-gigabitowe łącze nadrzędne Ethernet –zapewnia aplikacje o dużej przepustowości, co oznacza zmniejszenie zatorów i płynne dostarczanie danych
Wymienny zasilacz i funkcja nadmiarowego zasilacza – minimalizowanie przestojów
PIM-SM/PIM-DM/IGMP Snooping – elastyczne zarządzanie wideo
Port USB 2.0 – łatwe importowanie plików i przywracanie konfiguracji

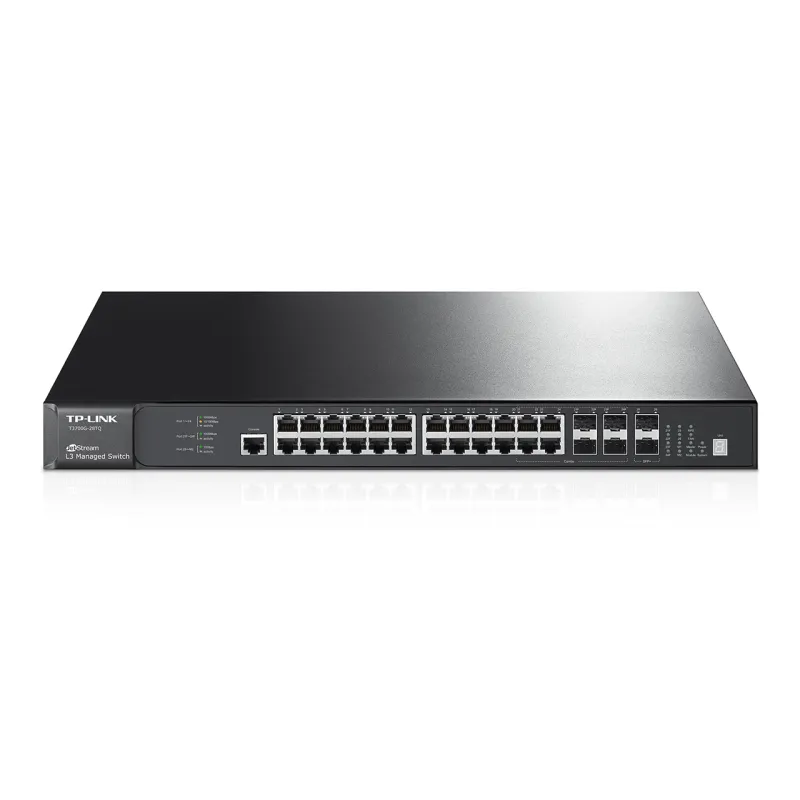

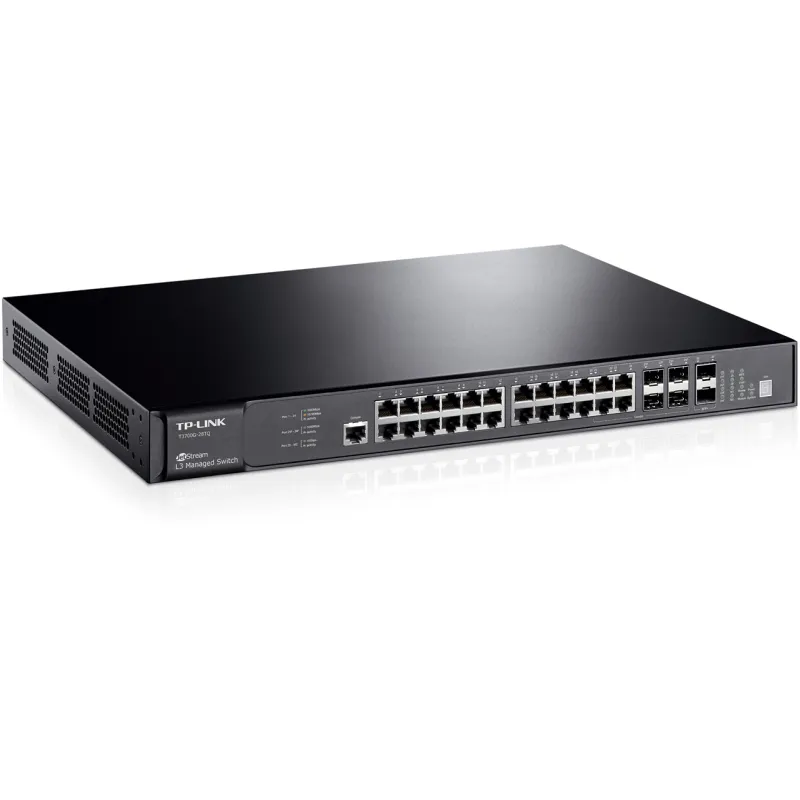

JetStream T3700G-28TQ marki TP-Link
TP-LINK T3700G-28TQ to zarządzalny przełącznik L3, który oferuje routing L3, prędkość połączeń przewodowych do 10 Gb/s oraz możliwość rzeczywistego fizycznego stackowania do 8 jednostek. Odłączany zasilacz i funkcje nadmiarowego zasilania minimalizują przerwy w podsłuchiwaniu PIM-SM/PIM-DM/GMP w celu elastycznego wykorzystania wideo. Przełącznik jest wyposażony w 24 porty Gigabit RJ-45, 4 gigabitowe gniazda Combo SFP i 2 porty 10-gigabitowe SFP+. Zintegrowany z solidnymi zabezpieczeniami i licznymi funkcjami zarządzania stackowalny przełącznik T3700G-28TQ JETSTREAM stanowi sprawdzone i godne zaufania rozwiązanie do wykorzystania w sieciach korporacyjnych czy kampusowych, a także dla dostawców usług internetowych.

Połączenia o szybkości 10G
Gigabitowe sloty SFP+ oraz 10-gigabitowe łącze Ethernet uplink pozwalają wymagającym aplikacjom osiągać dużo większą prędkość transmisji danych, bez opóźnień. T3700G-28TQ obsługuje 2 zintegrowane i 2 opcjonalne sloty 10G SFP+.

Dodatkowy zasilacz, funkcja redundant power supply – minimalizacja przestojów
Dzięki dodatkowemu zasilaczowi RPS150 unikniesz przestojów w przypadku awarii. Prezentowany switch JetStream T3700G-28TQ jest w stanie nieustannie pracować w czasie wymiany uszkodzonego zasilacza.

Informacja o podmiotach odpowiedzialnych

Tp-Link Polska Sp. z o. o. Importer

Kraj: PL
Ulica: Ożarowska 40/42
Kod pocztowy: 05-850
Miasto: Duchnice

e-mail: support.pl@tp-link.com

Ubiquiti USW-Flex-Mini | Switch | UniFi, 5x RJ45...

favorite

favorite_border

Switche Ubiquiti USW-Flex-Mini | Switch | UniFi, 5x RJ45 1000Mb/s, 1x PoE In

129,52 zł brutto / metr

Mercusys MS108 | Switch | 8x RJ45 100Mb/s

favorite

favorite_border

Switche Mercusys MS108 | Switch | 8x RJ45 100Mb/s

29,29 zł brutto / metr

Mercusys MS105 | Switch | 5x RJ45 100Mb/s

favorite

favorite_border

Switche Mercusys MS105 | Switch | 5x RJ45 100Mb/s

25,34 zł brutto / metr

WprowadzenieRuch głosowy jest zwykle bardziej wrażliwy na czas i może mieć na niego większy wpływ utrata pakietów niż ruch danych. Możesz skonfigurować Voice VLAN, aby zoptymalizować transmisję ruchu głosowego. Voice VLAN może zmieniać priorytet pakietów głosowych 802.1p i przesyłać pakiety w żądanej sieci VLAN.Wymagania siecioweJak pokazano na poniższym rysunku, dwa telefony IP są podłączone do portu 1/0/1 i portu 1/0/2 przełącznika. Komputer PC jest podłączony do portu 1/0/3 przełącznika. Przełącznik jest podłączony do Internetu za pośrednictwem routera przez port 1/0/4. Telefony IP transmitują ruch głosowy, podczas gdy komputer przesyła ruch danych. Ruch głosowy wymaga wyższego priorytetu niż ruch danych.

Schemat konfiguracjiAby zaimplementować to wymaganie, możesz skonfigurować w następujący sposób:1) Utwórz sieć VLAN 2 i dodaj port 1/0/1, port 1/0/2 i port 1/0/4 do sieci VLAN.2) Skonfiguruj VLAN 2 jako Voice VLAN i ustaw priorytet ruchu głosowego na 7.3) Włącz Voice VLAN na porcie 1/0/1 i 1/0/2.Kroki konfiguracjiPrzedstawione w przypadku modelu T2600G-28TS, poniższe sekcje przedstawiają procedurę konfiguracji.Krok 1Wybierz menu L2 FUNKCJE> VLAN> 802.1Q VLAN> Konfiguracja VLAN i kliknij Dodaj, aby załadować następną stronę. Utwórz sieć VLAN 2 dla ruchu głosowego. Podaj nazwę sieci VLAN jako Voice_VLAN . Nie ma potrzeby dodawania portów, które są podłączone do telefonów IP. Wystarczy dodać port uplink 1/0/4 do sieci VLAN 2, na przykład ustawiamy go tutaj jako port nieotagowany. Kliknij Utwórz.

/products/DNXEDKHJHRMLLH/T3700-faq2.webp

Konfiguracja wirtualnej sieci lokalnej opiera się raczej na ustawieniach logicznej topologii sieci, niż na fizycznych połączeń sieciowych. Komputery w tej samej sieci VLAN komunikują się między sobą, jeżeli są podłączone do sieci lokalnej. Nie mogą natomiast nawiązać połączenia z komputerami przypisanymi do innych sieci VLAN. Poniżej opisano sposób konfiguracji tagów VLAN na przełącznikach zarządzalnych L2. Topologia sieci:
