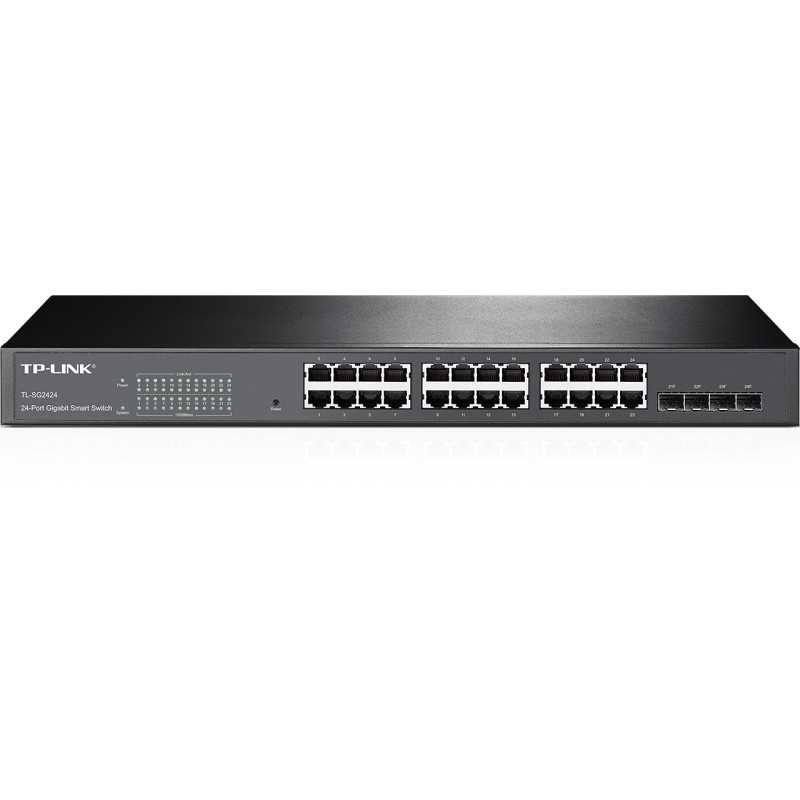

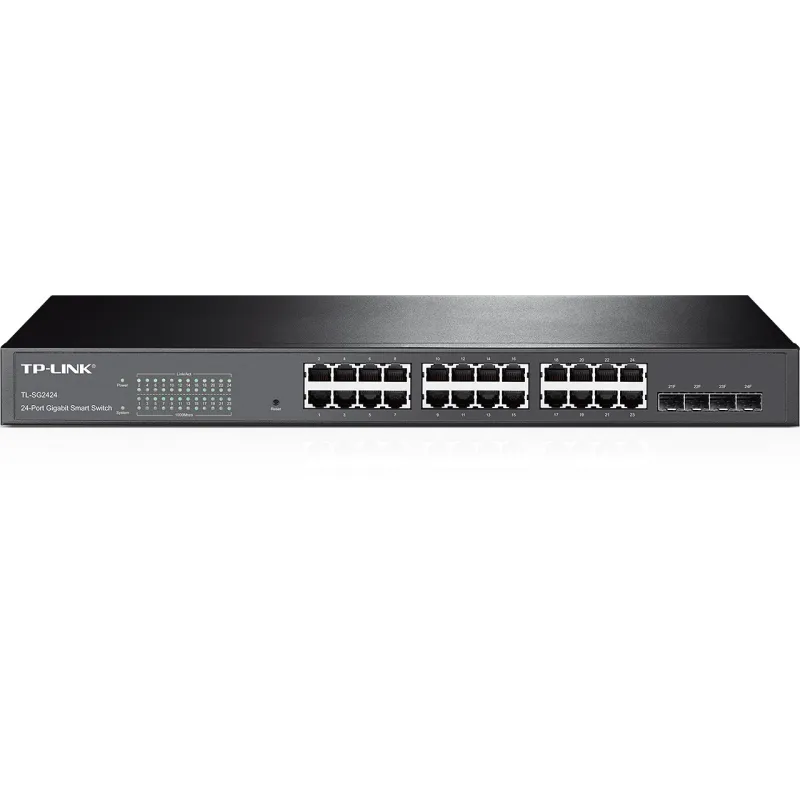

TP-Link TL-SG2424 | Switch | 24x RJ45 1000Mb/s, 4x SFP, Rack, Zarządzalny

Wirtualna sieć lokalna (VLAN) to topologia sieci skonfigurowana zgodnie ze schematem logicznym, a nie fizycznym. Hosty w tej samej sieci VLAN komunikują się ze sobą tak, jakby znajdowały się w sieci LAN. Jednak hosty w różnych sieciach VLAN nie mogą komunikować się bezpośrednio ze sobą.

Teraz nauczmy się, jak skonfigurować tag VLAN na przełącznikach inteligentnych na następującym przykładzie:

Jako przykład bierzemy TL-SG2424 i TL-SG2216.

TL-SG2424 łączy się z Internetem przez TL-R480T + w porcie 9 i łączy się z TL-SG2216 za pomocą kabla Ethernet w porcie 1.

Komputery z grupy A łączą się z portem 2-3 w TL-SG2424 i portem 2-3 w TL-SG2216. Grupa B łączy się z portami 4-8 z nich.

Cel ：

1 Komputery z grupy A mogą się ze sobą komunikować.

2 Komputery z grupy B mogą się ze sobą komunikować.

3 Komputery z grupy A i grupy B nie mogą się ze sobą komunikować.

4 Zarówno grupa A, jak i grupa B mogą łączyć się z Internetem przez TL-R480T +

Parametry konfiguracji sieci VLAN:

	VLAN 100	VLAN 101	VLAN 102
TL-SG2424	1-3,9	1,4-9	1-9
TL-SG2216	1-3	1,4-8	1-8

Aby osiągnąć cel 1, tworzymy sieć VLAN, której identyfikator sieci VLAN wynosi 100.

Aby osiągnąć cel 2, tworzymy sieć VLAN, której identyfikator sieci VLAN to 101

Ustawiając sieci VLAN 100 i 101, osiągnęliśmy Cel 3.

Aby osiągnąć cel 4, tworzymy sieć VLAN, której identyfikator sieci VLAN to 102
