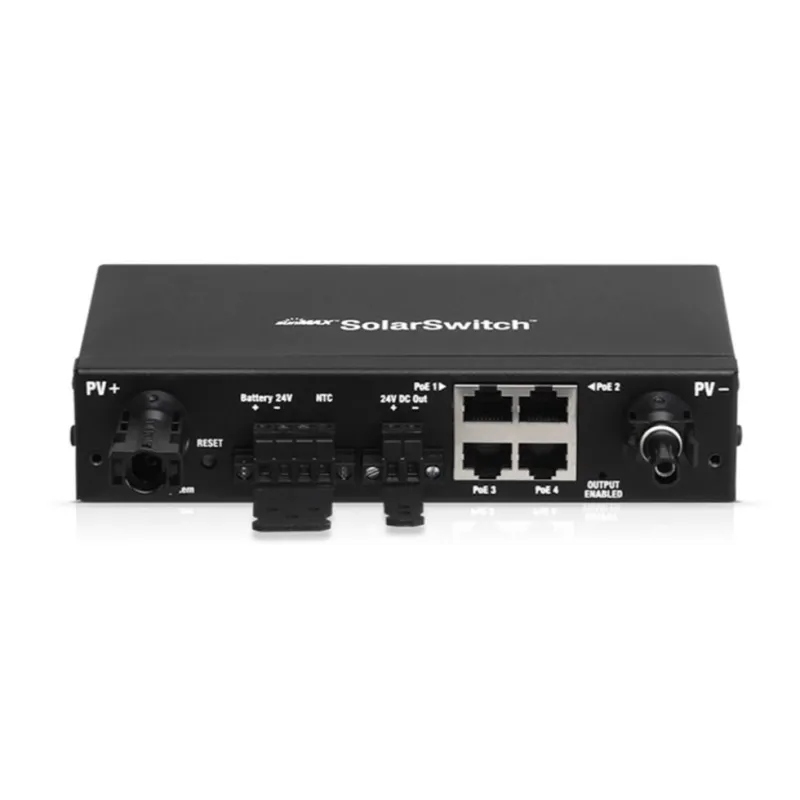

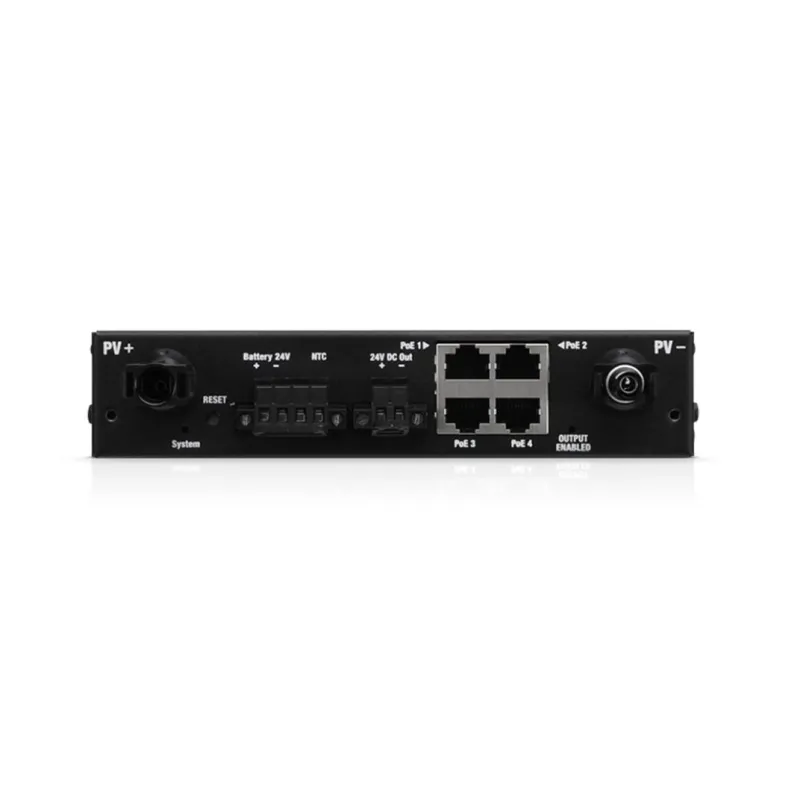

Ubiquiti SM-SW-40 | Switch | Sunmax SolarSwitch, 4x RJ45 100Mb/s PoE

1. Zamocuj wspornik do montażu w szafie typu Rack 1U (w zestawie) po każdej stronie SolarSwitch.

2. Zamontuj SolarSwitch do jednej z szyn bocznych w szafie Rack.

3. Wyjmij czteropinowe złącze z bloku zacisków akumulatora.

4. Zaciśnij złącze na jednym końcu przewodu.

5. Włóż zaciśnięty przewód do odpowiedniego otworu na złączu czteropinowym. Używając śrubokręta płaskiego, przymocuj przewód do złącza dokręcając śrubę do oporu.

6. Powtarzaj kroki cztery i pięć, aż złącze będzie w pełni zajęte przez wszystkie cztery przewody.

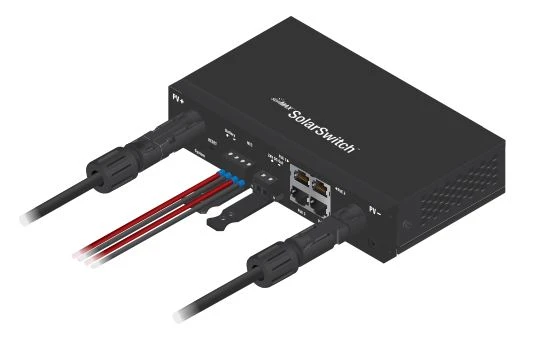

7. Podłączyć przewód NTC i przewód baterii za pomocą złącza czteropinowego.

8. Przymocuj kable panelu fotowoltaicznego.

Temperatura pracy: -20 do 50° C

4x PoE [Passive PoE 24V (100M)]
