Extralink Predator V2 EPON OLT - guia de configuração

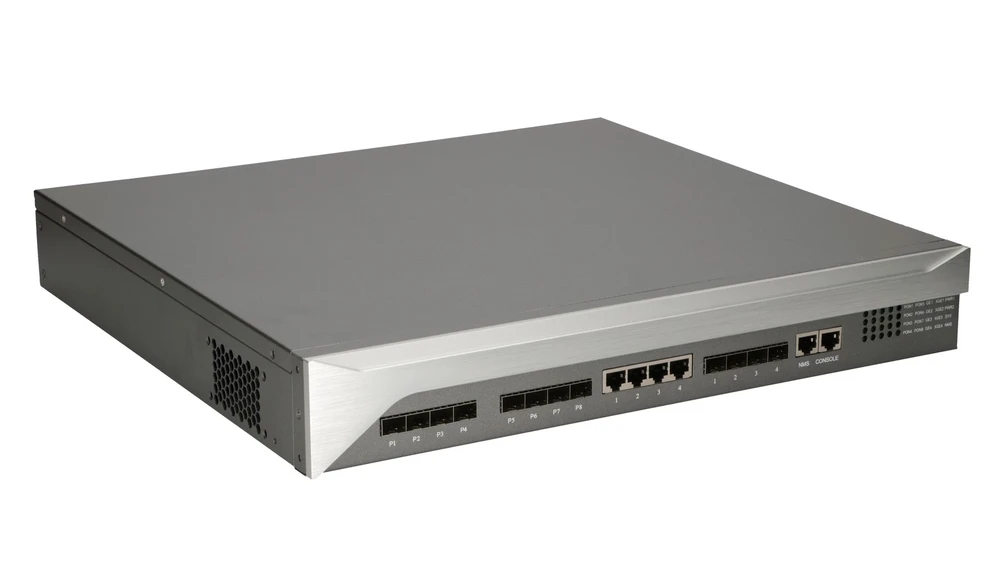

O Extralink Predator V2, é um dispositivo OLT (Optical Line Terminal) que funciona com tecnologia EPON. A segunda revisão, em comparação com a versão anterior, foi equipada com portas uplink de 10Gigabits. Há 8 portas PON disponíveis, que ligam até 512 terminais clientes ONU. Além disso, 4 portas de cobre 10Gbit Rj45 e 4 portas SFP proporcionam um uplink muito rápido.

Neste tutorial vamos cobrir o básico da configuração do Extralink Predator V2 EPON OLT. Realizaremos a configuração passo a passo através do CLI. A conexão com o próprio OLT pode ser feita de qualquer forma: SSH/TELNET/CONSOLE.

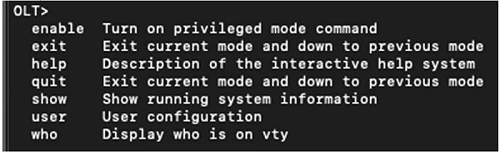

Vale a pena começar pelo fato de que, após o login no dispositivo, só temos acesso a funções limitadas.

Para entrar no modo de configuração, primeiro emita o comando"enable".

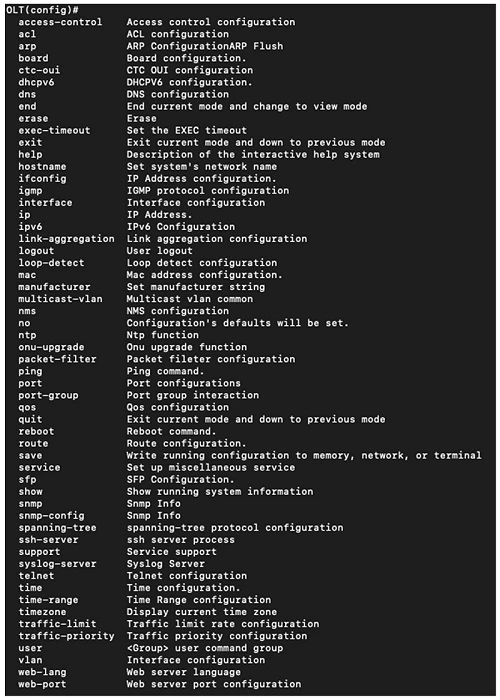

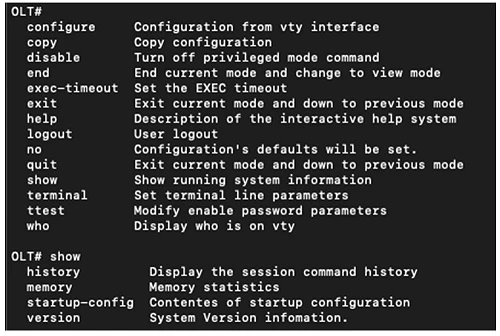

E somente neste nível de privilégios podemos ir à configuração adequada e nos familiarizar com todos os comandos disponíveis.

Para acessar a configuração completa de OLT e ONU, digite"configure". Depois temos acesso a todos os parâmetros de configuração.

O processo de configuração com serviços básicos Triple Play será descrito com base em uma configuração de amostra. Claro que, para seus próprios fins, você deve substituir os parâmetros relevantes pelos seus próprios parâmetros.
Primeiro, configuramos o endereço IP na interface NMS, que é a porta Ethernet utilizada para gerenciar o OLT.

interface manage
ifconfig 192.168.50.111 netmask 255.255.255.0
exit

Acima de tudo, não podemos esquecer de definir um gateway padrão

route default gw 192.168.50.1

Configuração da VLAN

A seguir, passamos à configuração das nossas VLANs. Primeiro, definimos quais as VLANs que vamos usar:

vlan standard 1,55-58
exit

É muito útil e prático separar o nome e a descrição para cada VLAN:

vlan 55 name VLAN55-MGMT
vlan 55 desc Management ONU
vlan 56 name VLAN56-INTERNET
vlan 56 desc Internet
vlan 57 name VLAN57-IPTV
vlan 57 desc IPTV
vlan 58 name VLAN58-VOIP
vlan 58 desc VoIP


Depois atribuímos VLANs às interfaces do nosso OLT:

interface epon 1
vlan hybrid 55-58 tagged
exit
interface epon 2
vlan hybrid 55-58 tagged
exit
interface ge 1
vlan hybrid 55-58 tagged
exit

Proteção contra looping na rede

As interfaces podem e devem ser protegidas de looping através da rede. O seguinte comando irá permitir a detecção automática do laço e proteger a porta na qual o laço é detectado. Isto é feito cortando o porto do resto por um período de 30 segundos. Depois deste tempo, a porta é desbloqueada novamente.

loop-detect uplink recover-mode auto

Da mesma forma, o mesmo é configurado nas interfaces PON:

loop-detect pon enable
loop-detect pon recover-mode auto

E, claro, colocamos o IGMP na VLAN 57. Nesta VLAN, executaremos o serviço de transmissão IPTV através de streams multicast:

igmp mode snooping
igmp fast-leave enable
multicast-vlan 57
exit

No que se segue, procedemos à configuração das Nações Unidas ligadas à porta EPON 1

interface epon 1

E atribuir a ONU a um porto específico:

bind-onu 1 mac c0:00:0a:ac:fa:01 onu-type 1ge
onu confirm onu-id 1
bind-onu 2 mac c0:00:0a:ad:07:02 onu-type 1ge
onu confirm onu-id 2
bind-onu 3 mac c0:00:0a:ac:fa:03 onu-type 1ge
onu confirm onu-id 3

e defina os parâmetros de largura de banda DBA pelo tipo 1 para tipo 5

sla-up 1 type3 assure 10000 max 1000000
sla-up 2 type4 max 1000000
sla-up 3 type5 fix 1 assure 10000 max 1000000

Abaixo, algumas palavras sobre como os diferentes tipos de DBA diferem:

• Tipo 1: este é um tipo de largura de banda fixa e utilizado principalmente para serviços sensíveis a atrasos e de alta prioridade, tais como VoIP
• Tipo 2 e 3: ambos os tipos têm largura de banda garantida e são utilizados principalmente para serviços de vídeo e dados de maior prioridade. Utilizado principalmente para serviços VoIP e IPTV
• Tipo 4: É do tipo melhor esforço e usado principalmente para serviços de dados como Internet e serviços de baixa prioridade que não requerem alta largura de banda.
• Tipo 5: É um tipo misto, cobrindo todos os tipos de largura de banda e tendo todos os serviços

Depois podemos ir para a configuração de serviços em ONUs específicas. Abaixo estão 3 exemplos de configurações com diferentes velocidades de serviços.

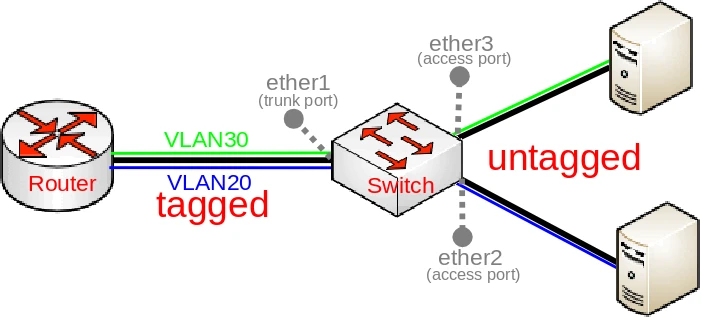

A configuração de VLAN nas portas ONU é possível nos seguintes modos:

• tag - apenas o conjunto vlan como tag (tráfego não marcado) é permitido passar, outros planos não estão disponíveis
• transparente- traduz a configuração 1:1
• translate - configura como realizar a tradução da vlan com possibilidade de definir qual vlan é o padrão (untagged traffic)
• tronco - traz planos configurados, um deles pode ser definido como vlan rodando na porta da ONU em modo sem marcação

Configuração para 1 ONU em 1 porta EPON

Tradução VLAN:
Vlans 100.200.300 disponíveis na porta Ethernet ONU e são traduzidos para a vlan correspondente 55.58.57 no sentido OLT, e a vlan 56 é definida como tráfego não marcado por padrão na porta. Suporte a IGMP (multicast TV) configurado na vlan 57, onde o tráfego multicast é liberado na porta Ethernet ONU com tráfego não-digitado. Velocidade dos serviços disponíveis na porta 1 ONU limitada a 300Mbit/s de velocidade de download garantida com velocidade de pico até 600Mbit/s e 100Mbit/s de upload.

interface onu 1/1
port-vlan 1 mode translation 56 pri 0
port-vlan 1 translation add oldvlan 100 newvlan 55 pri 0
port-vlan 1 translation add oldvlan 200 newvlan 58 pri 4
port-vlan 1 translation add oldvlan 300 newvlan 57 pri 5
port-rate-limit 1 egress cir 307200 pir 614400
port-rate-limit 1 ingress bandwidth 102400
multicast 1 tagmode tag
multicast 1 multicast-vlan 57
multicast fast-leave-admin state enable
exit

Configuração para 2 ONUs em 1 porta EPON

Configuração padrão passando vlans transparentes configuradas na porta EPON em OLT em direção a dispositivos clientes conectados a 1 porta ONU. Velocidade dos serviços disponíveis na porta 1 da ONU limitada a uma velocidade de download garantida de 500Mbit/s com velocidades de pico até 600Mbit/s e 30Mbit/s de upload. Configuração do suporte IGMP (broadcast multicast) na vlan 57, onde o tráfego multicast é liberado na porta Ethernet da ONU com o tráfego marcado para a vlan 57.

interface onu 1/2
port-rate-limit 1 egress cir 512000 pir 614400
port-rate-limit 1 ingress bandwidth 30720
multicast 1 multicast-vlan 57
multicast fast-leave-admin state enable
exit

Configuração para 3 ONU em 1 porta EPON

A configuração suporta vlans 55-58 especificadas na porta 1 ONU, e o tráfego vlan 56 é liberado como tráfego não-distribuído. Velocidade dos serviços disponíveis na porta 1 ONU limitada a uma velocidade de download garantida de 300Mbit/s com velocidades de pico até 500Mbit/s e 6Mbit/s de upload. Suporte IGMP (multicast TV) configurado na vlan 57, onde o tráfego multicast é liberado na porta Ethernet da ONU com o tráfego marcado na vlan 57.

interface onu 1/3
port-vlan 1 mode trunk 56 pri 0
port-vlan 1 trunk add 55-58
port-rate-limit 1 egress cir 307200 pir 512000
port-rate-limit 1 ingress bandwidth 6144
multicast 1 multicast-vlan 57
multicast fast-leave-admin state enable
exit

NOTA: Só é possível definir a prioridade da vlan no caso de tráfego não marcado (vlan padrão), e só é possível definir a prioridade para vlans individuais no caso da tradução da vlan. Em outros modos de configuração OLT não é possível definir a prioridade para uma vlan específica.

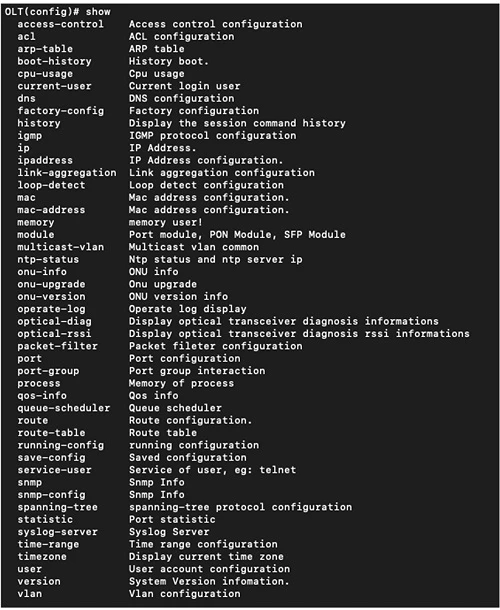

Abaixo você encontrará alguns comandos que irão ajudar muito no diagnóstico do dispositivo. É extremamente importante para qualquer administrador de rede, pois é uma forma rápida e eficiente de identificar uma falha.

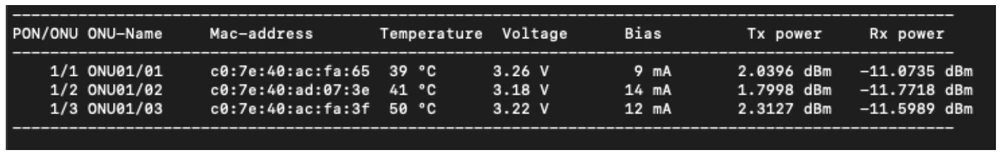

Exibição de informações sobre parâmetros de sinal

show optical-diag <1-8>
exemplo: show optical-diag 1

Exibição da lista ONU

show onu-info all

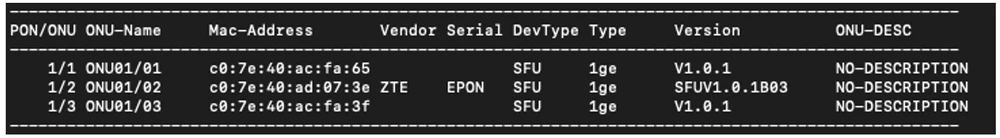

Exibição das informações da versão do software da ONU

show onu-version all

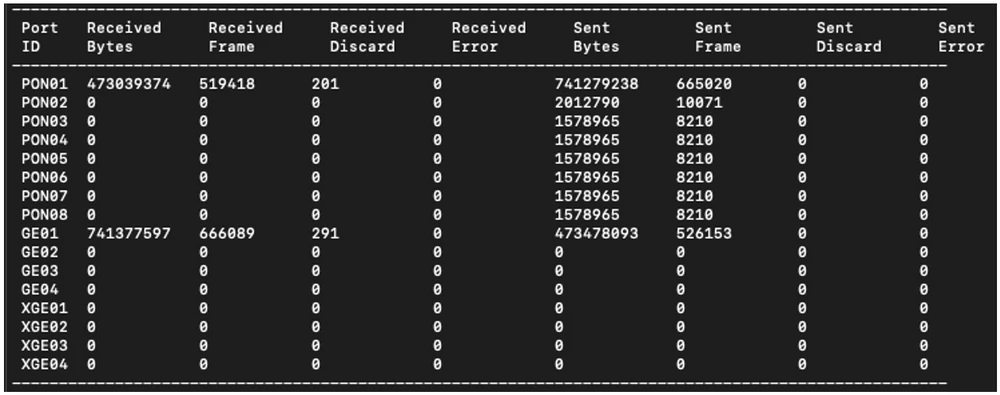

Exibição das estatísticas da interface

show statistic all

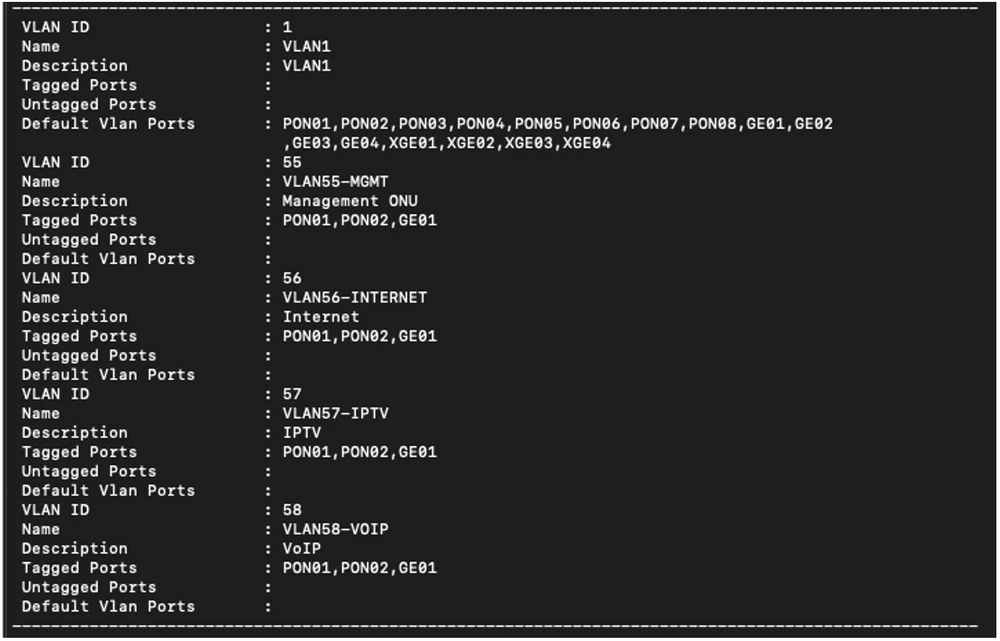

Exibição da configuração da VLAN

show vlan all

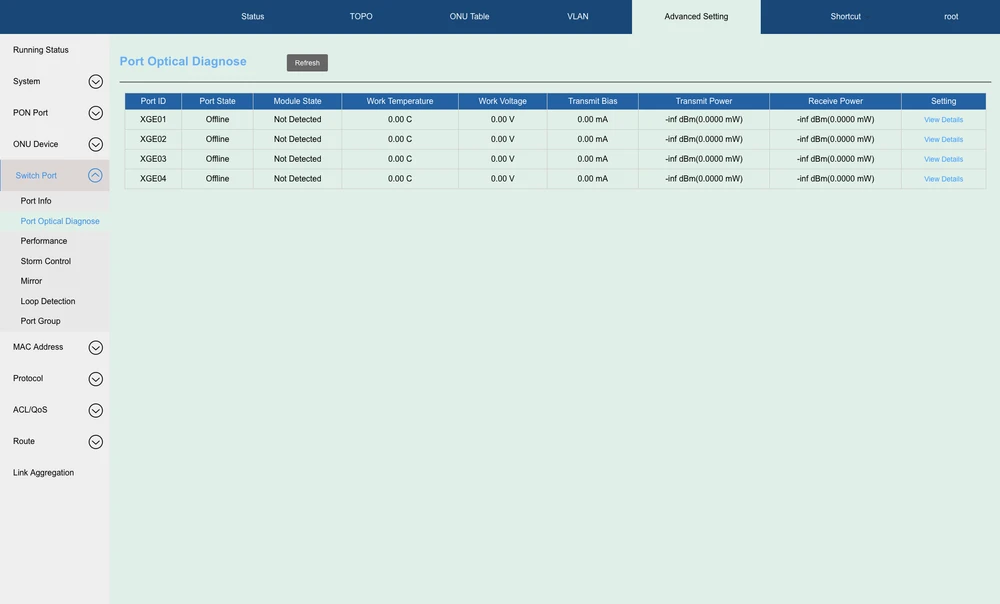

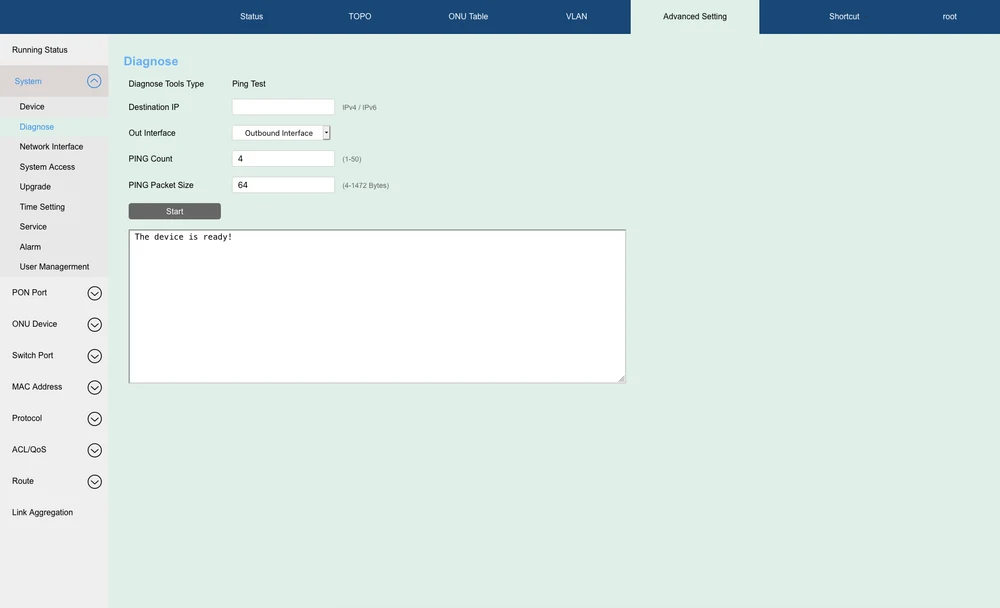

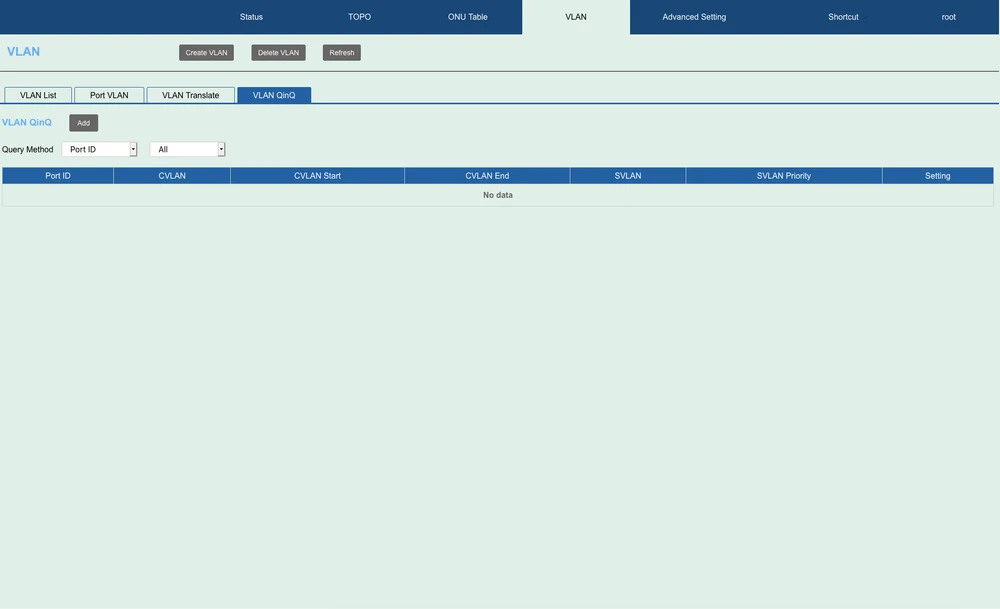

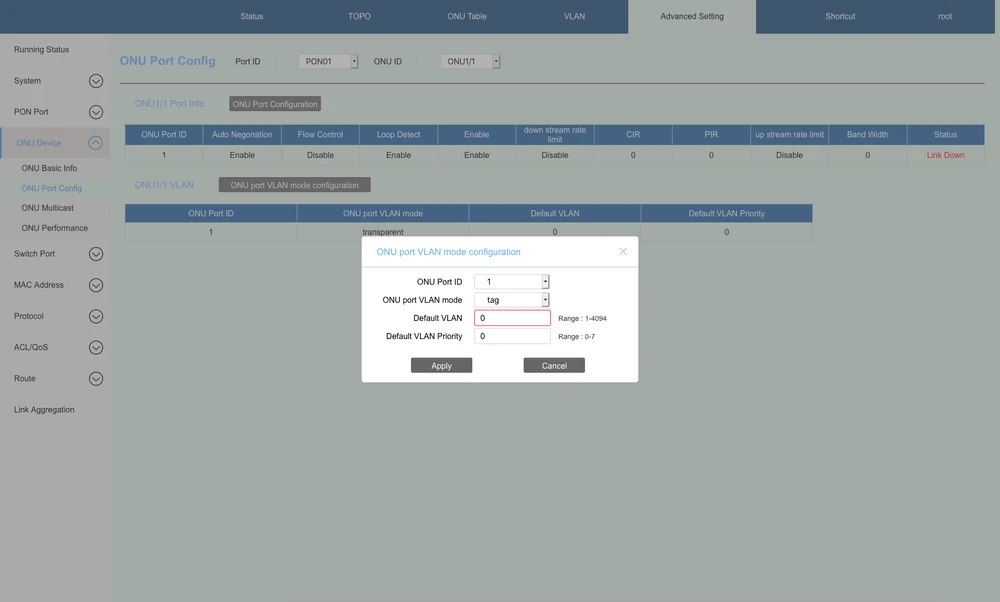

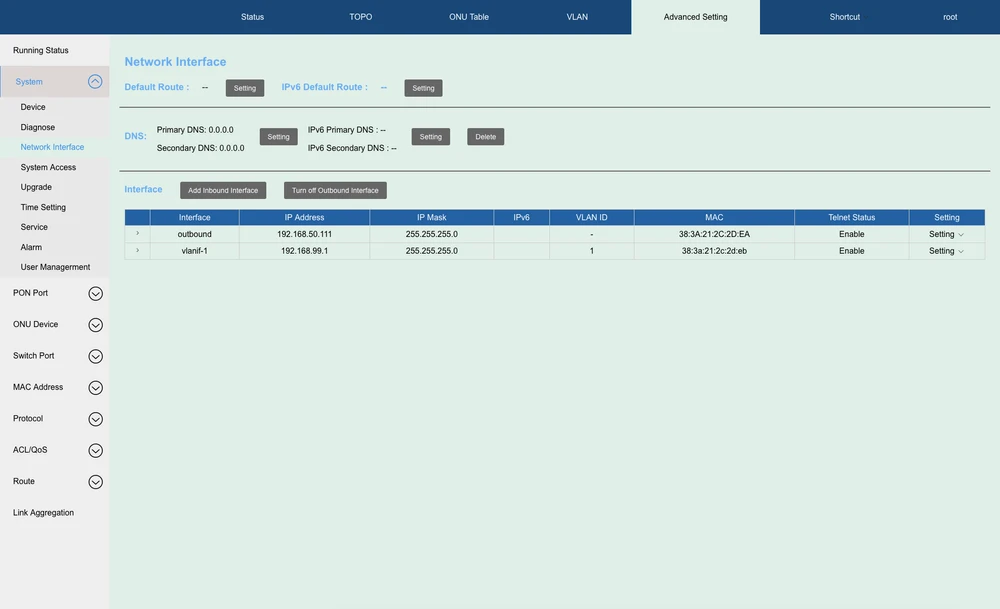

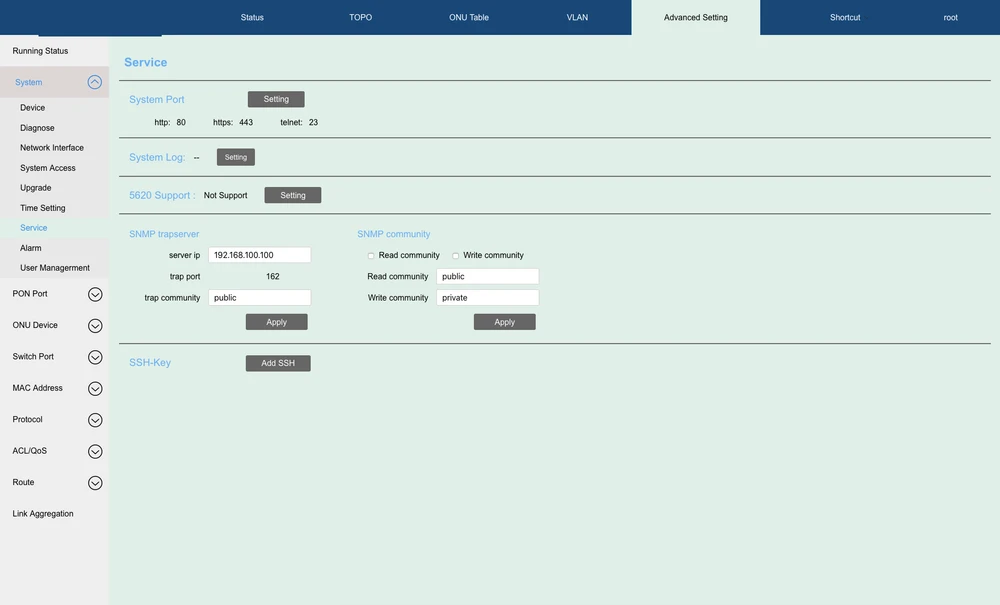

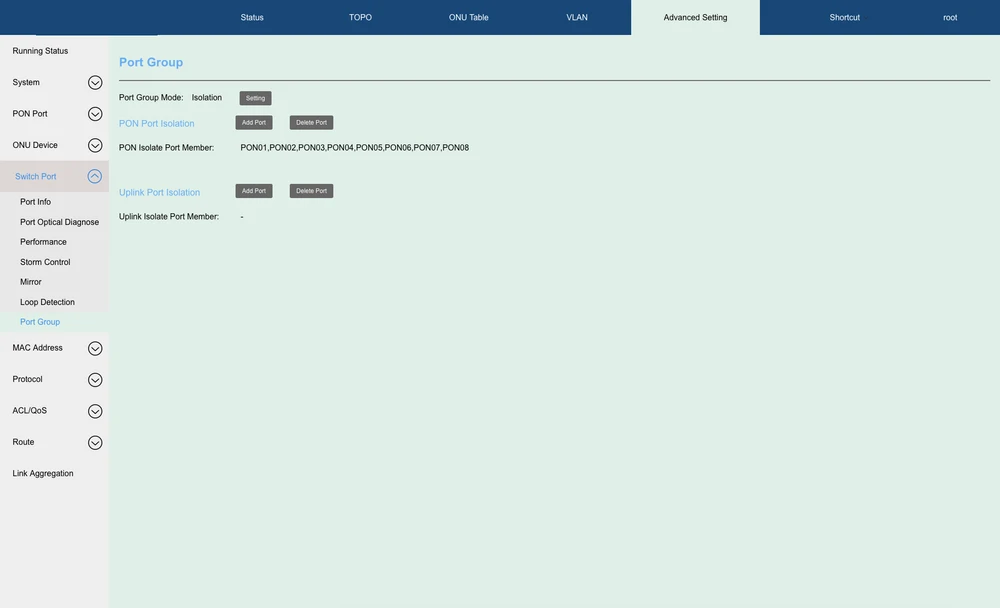

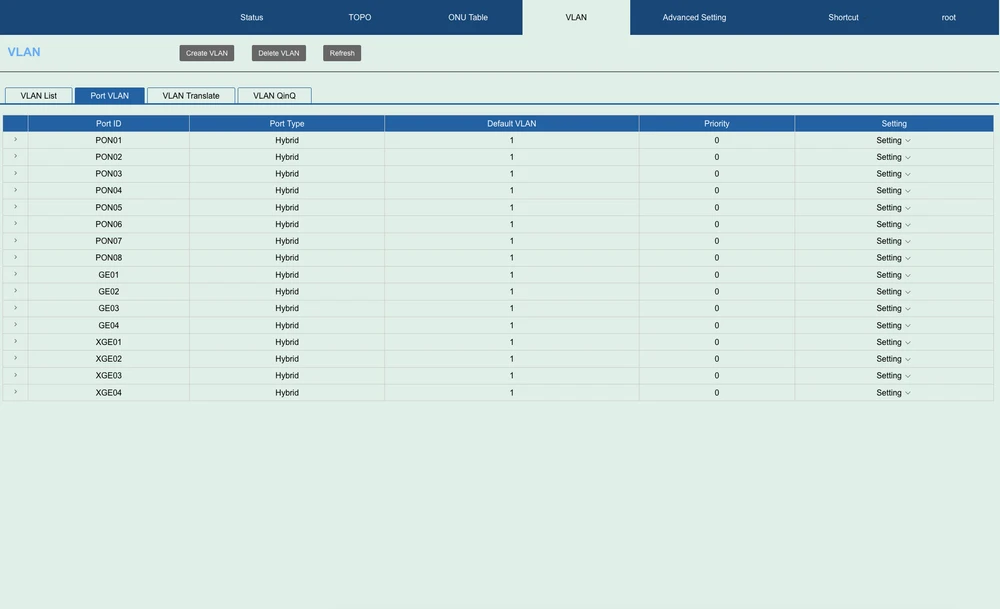

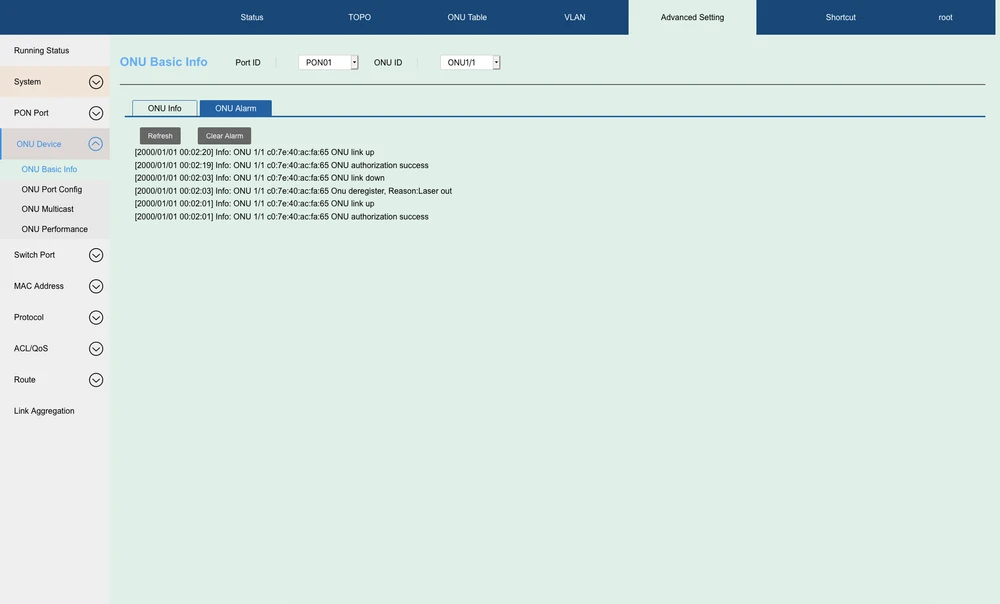

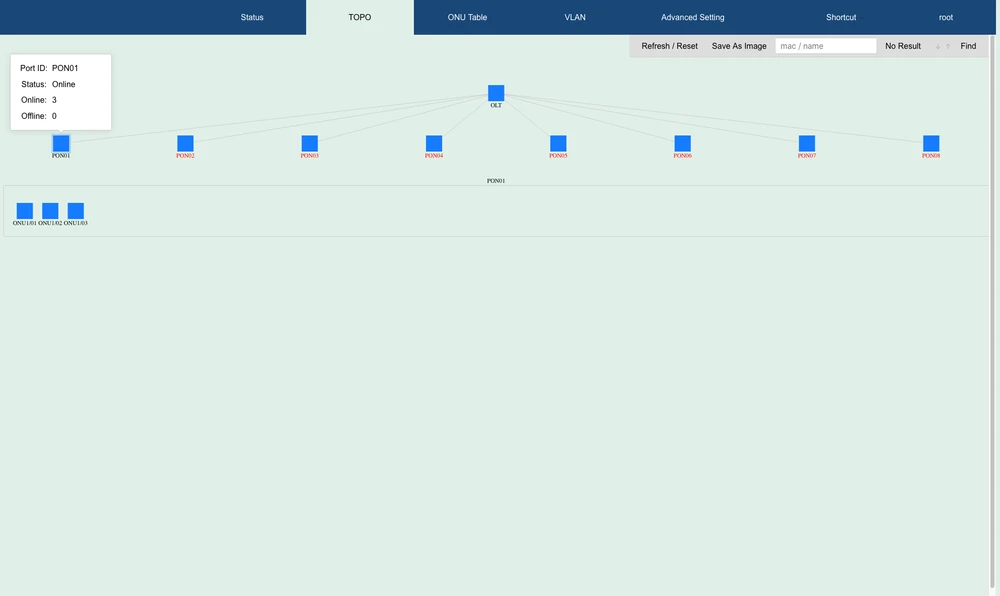

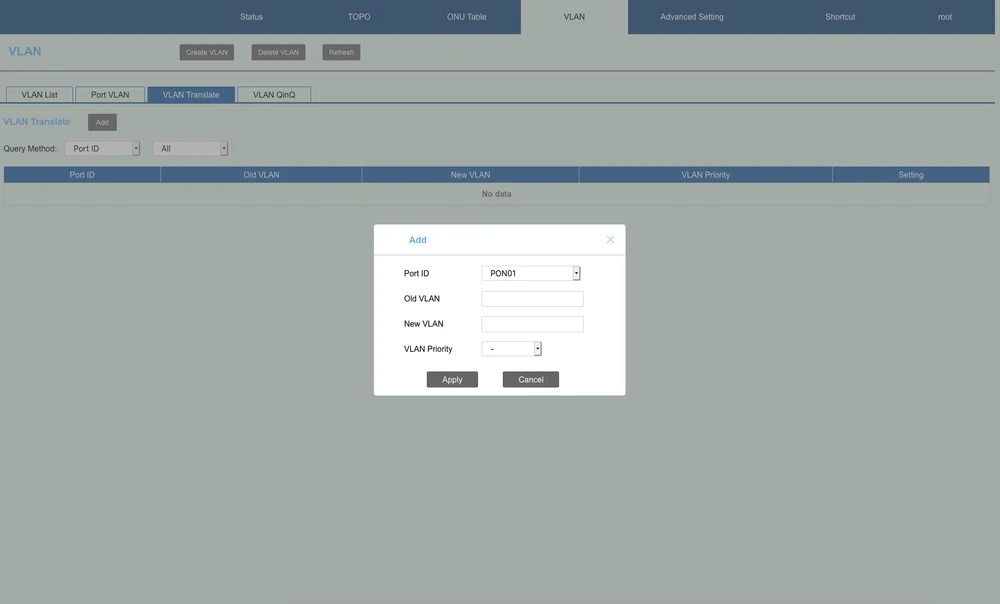

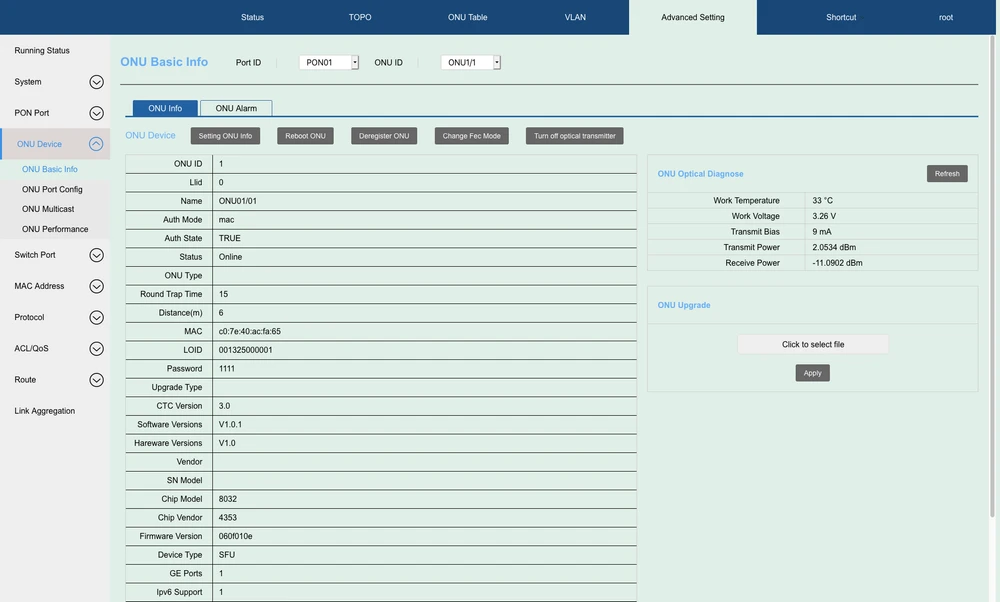

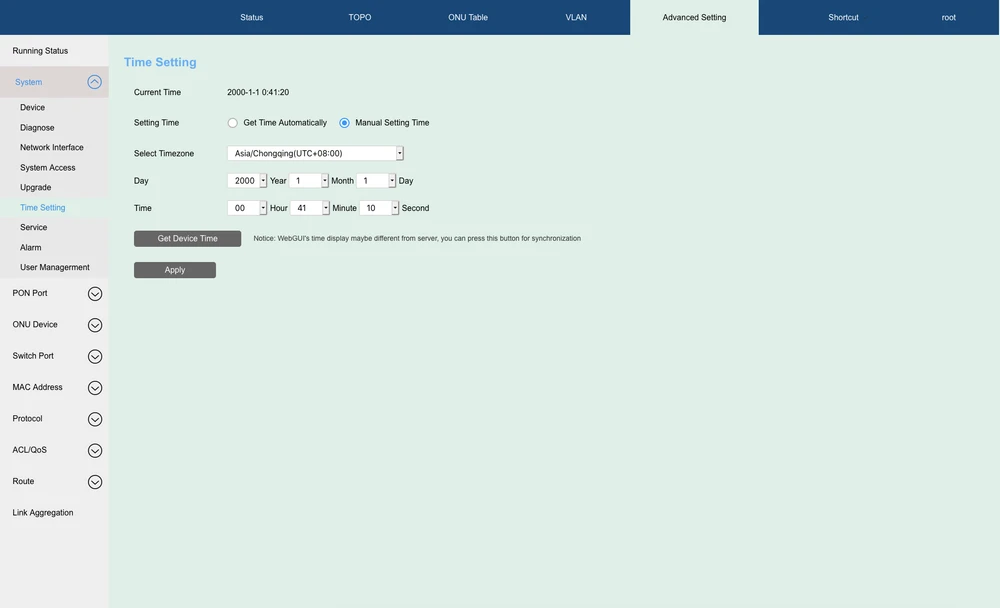

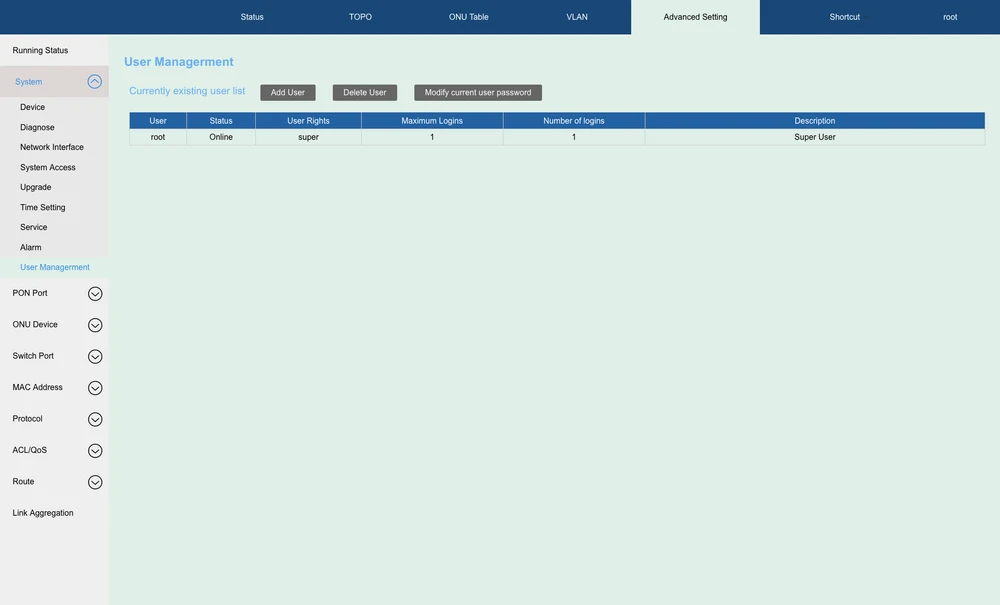

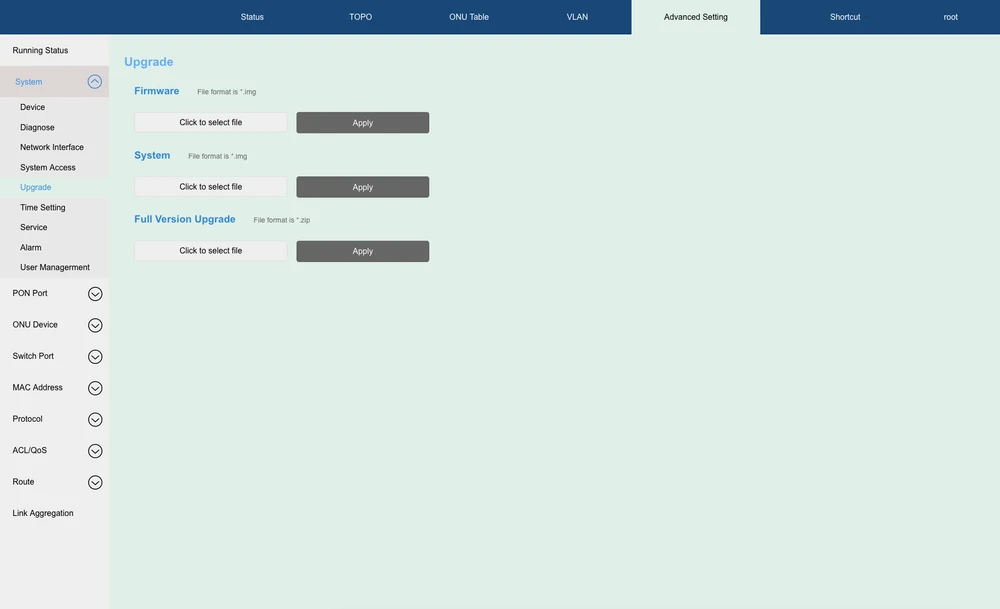

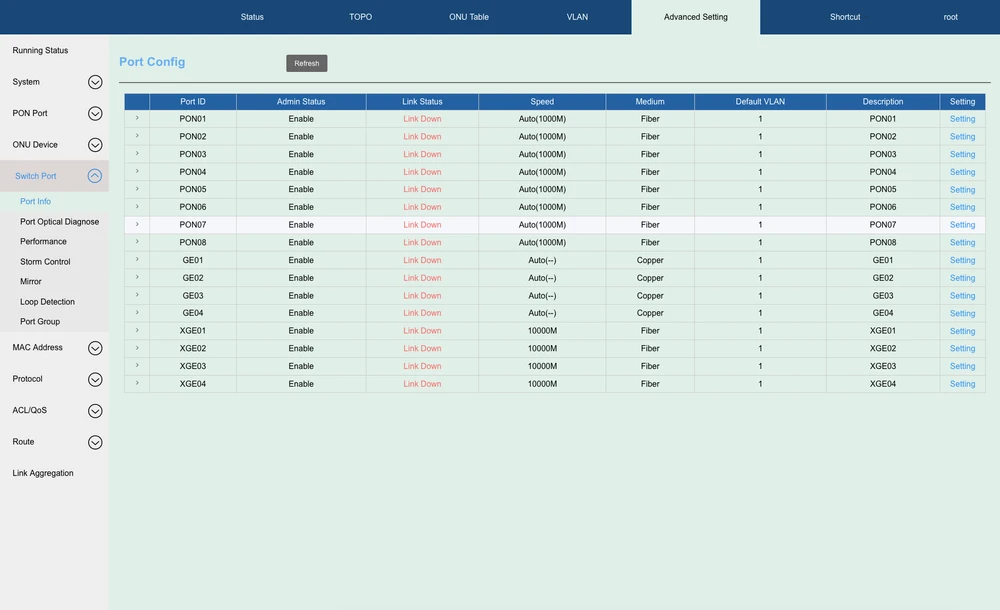

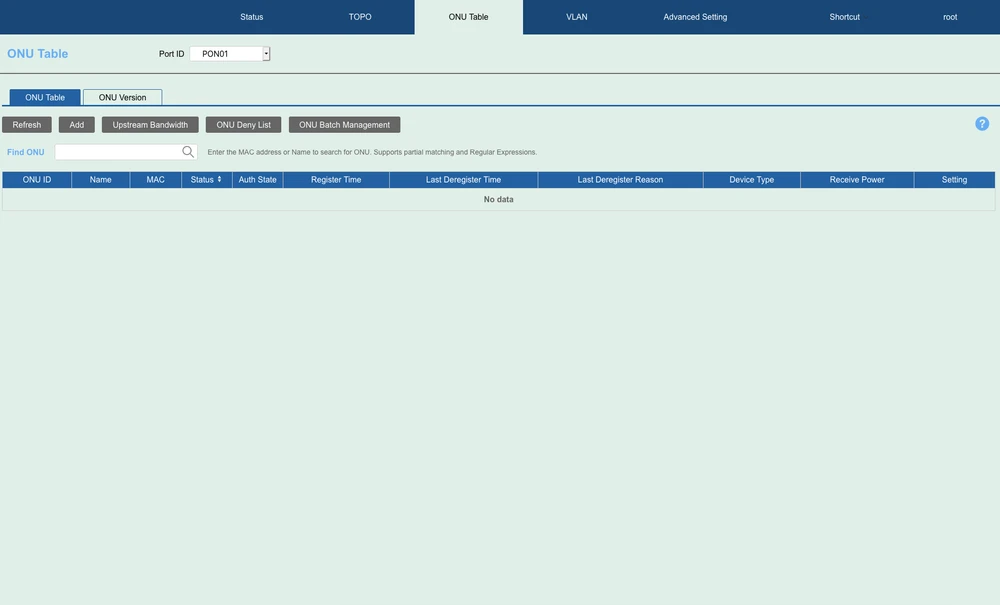

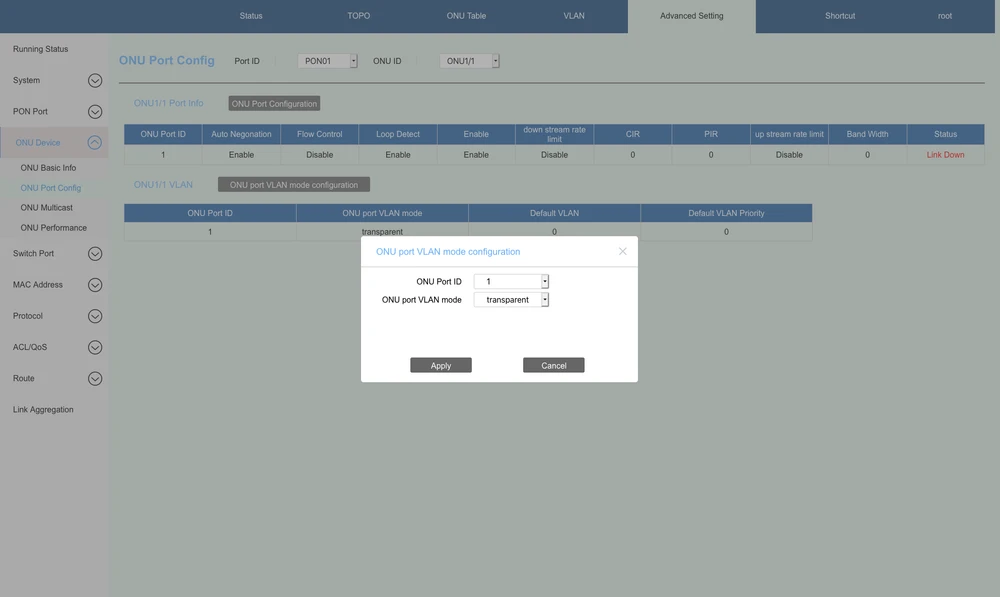

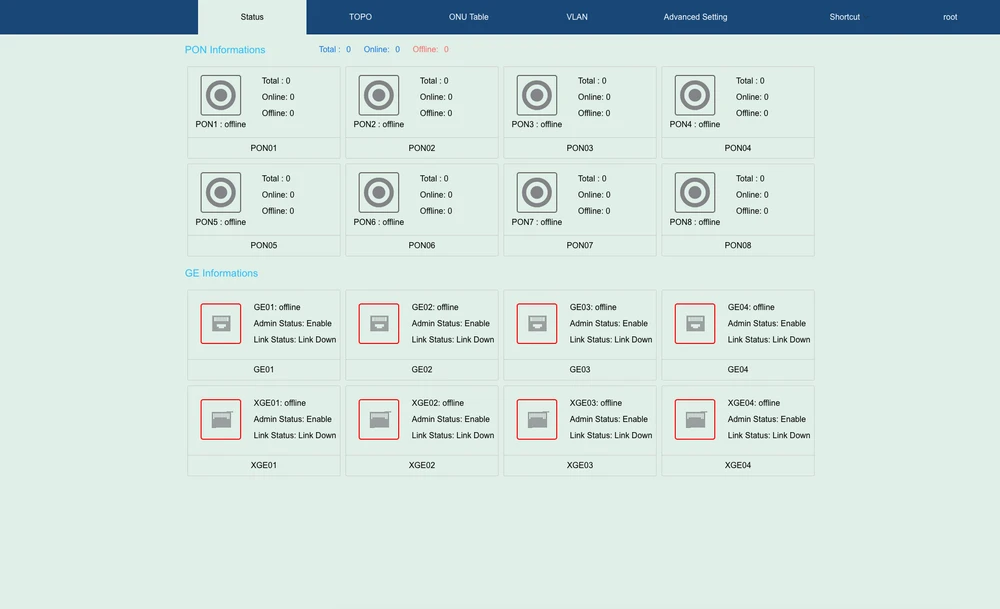

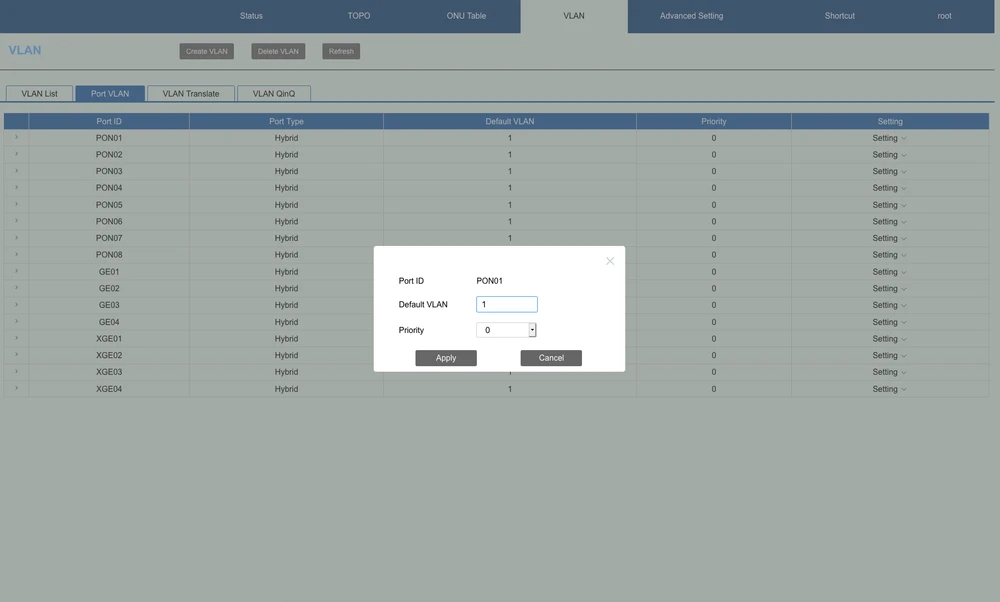

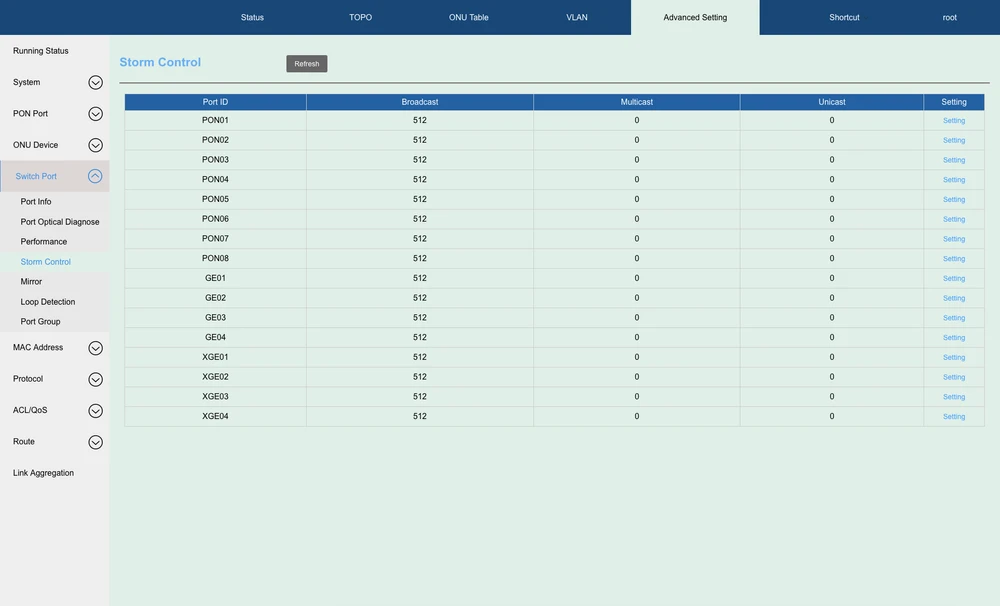

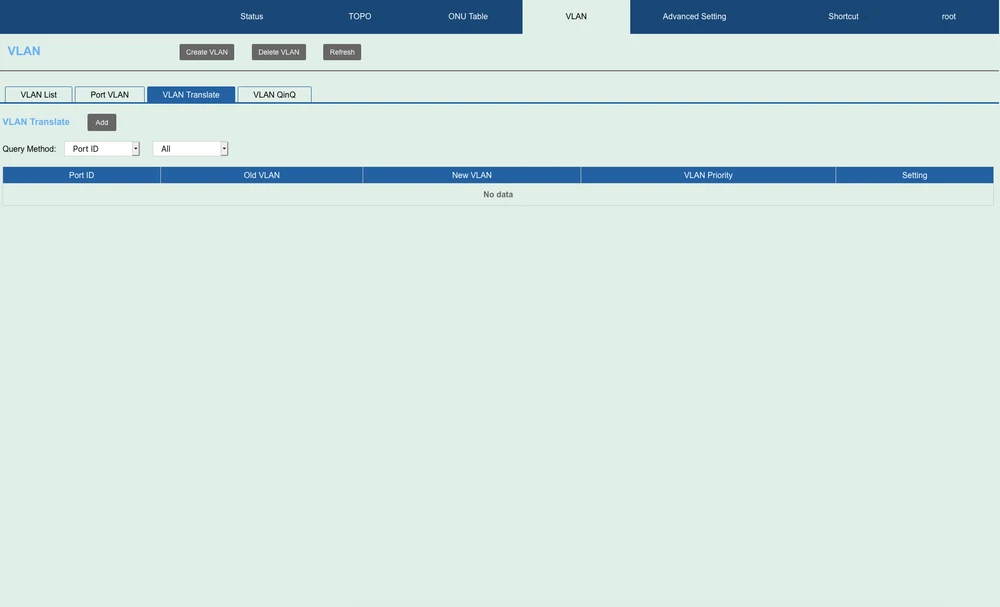

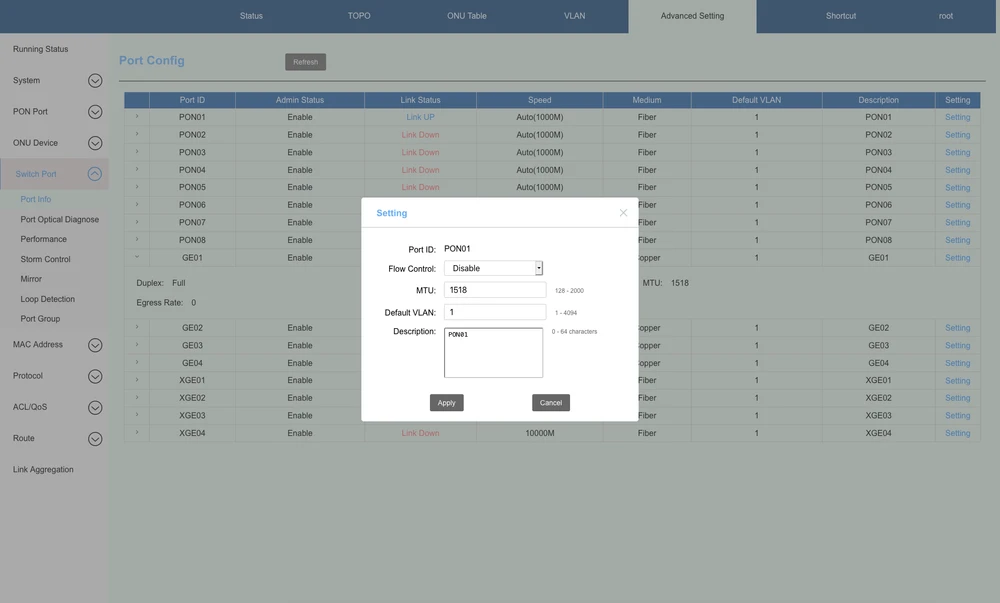

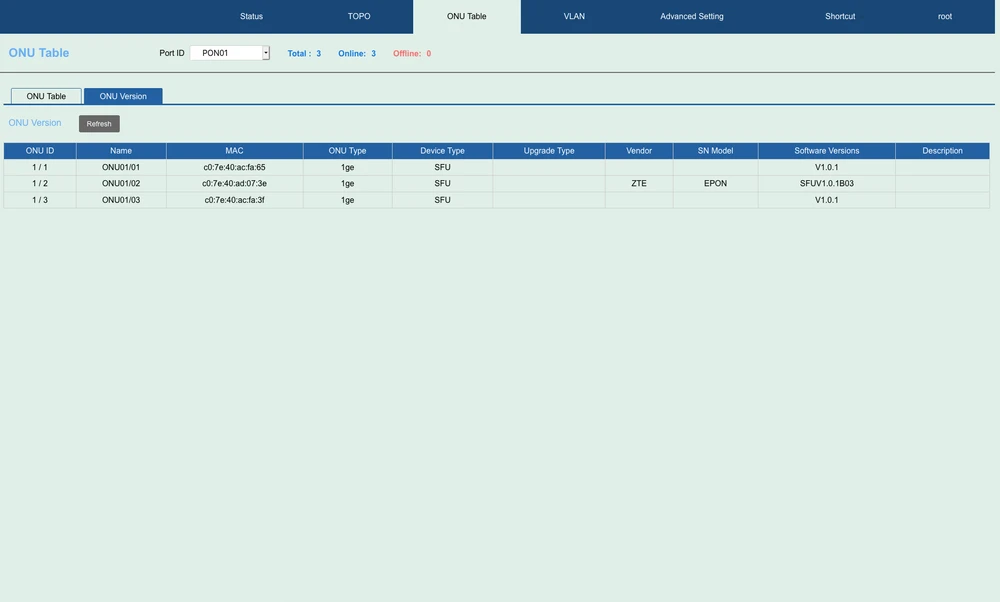

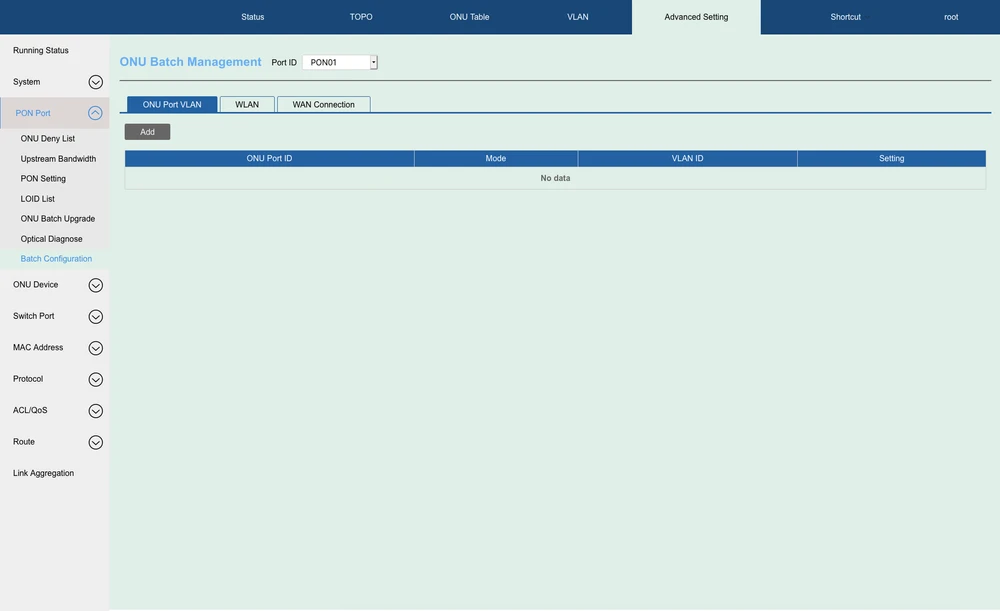

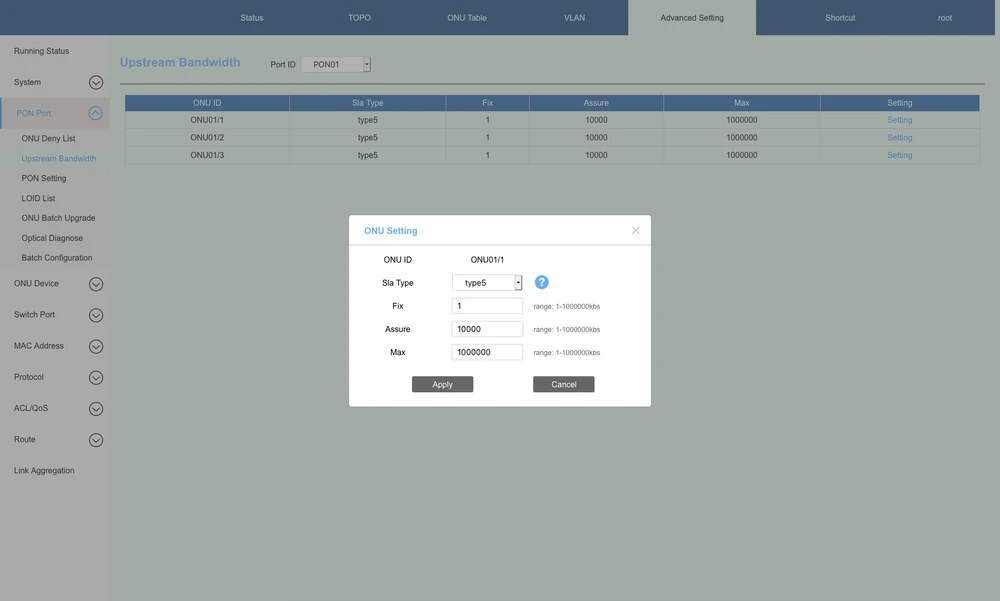

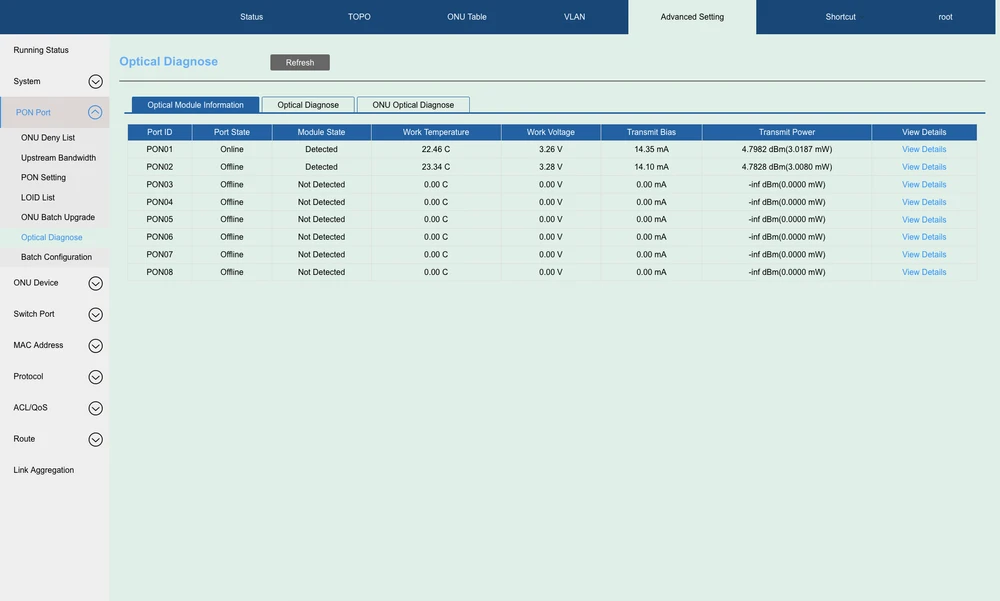

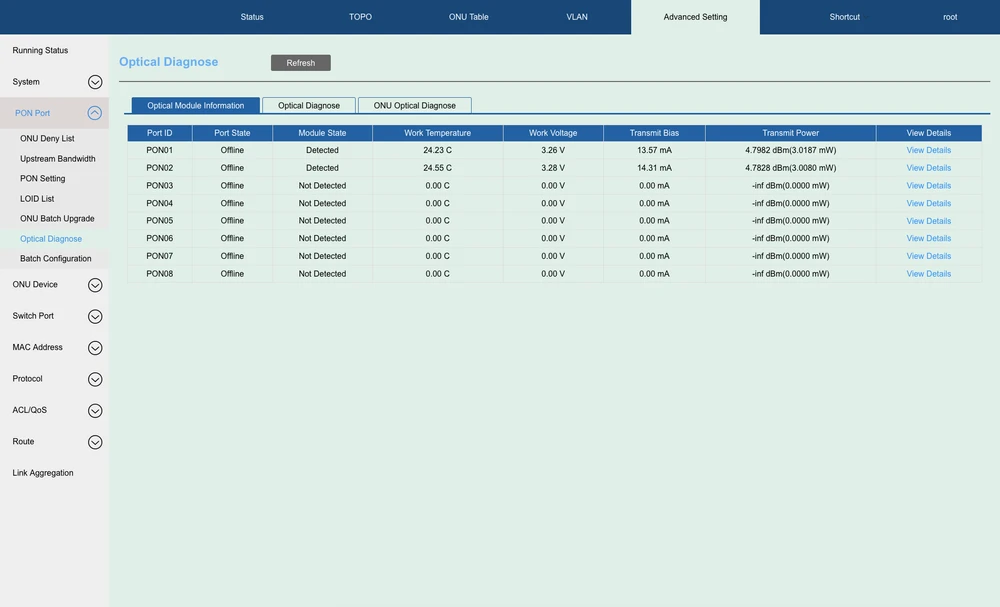

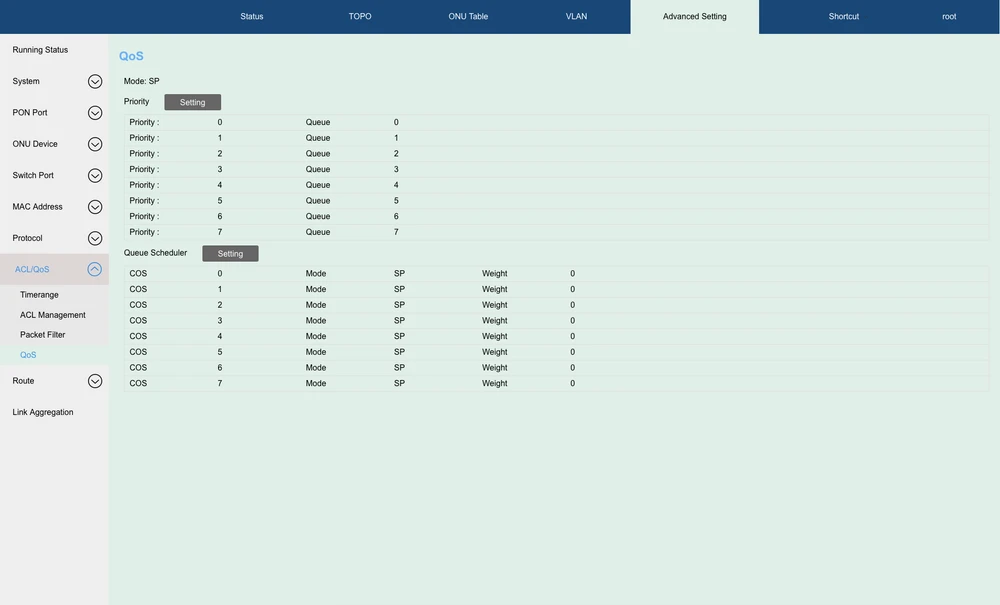

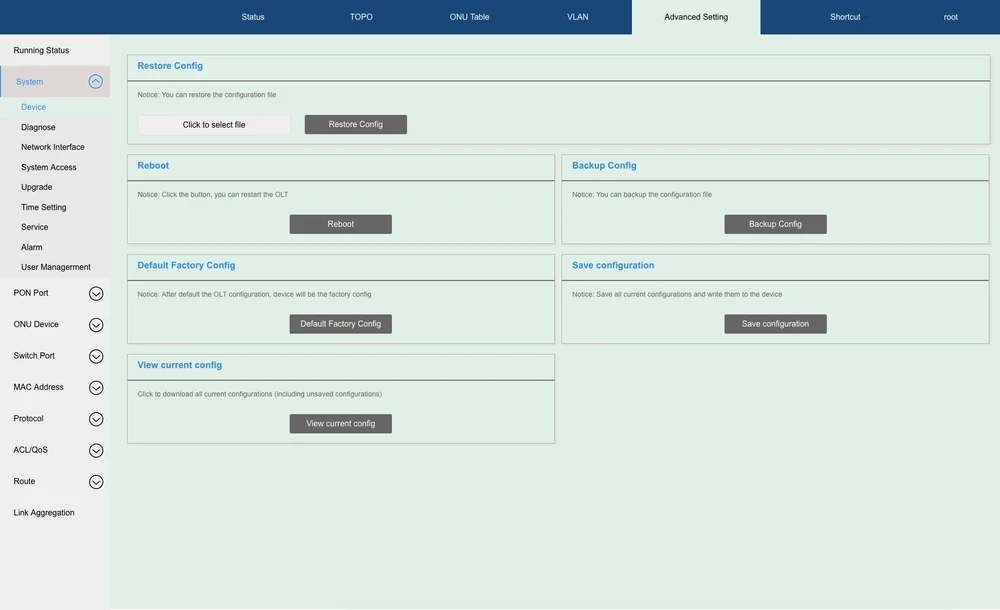

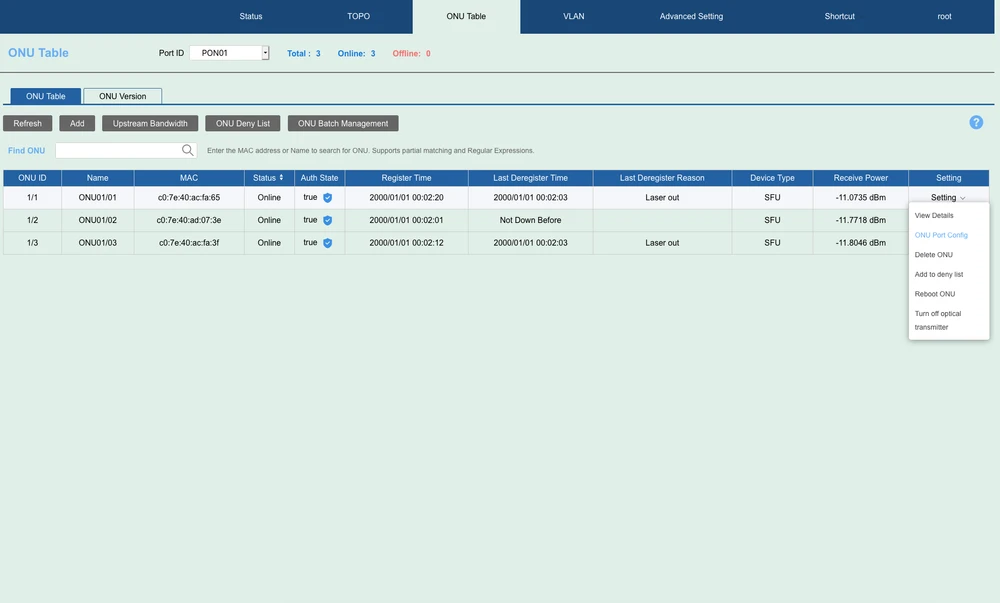

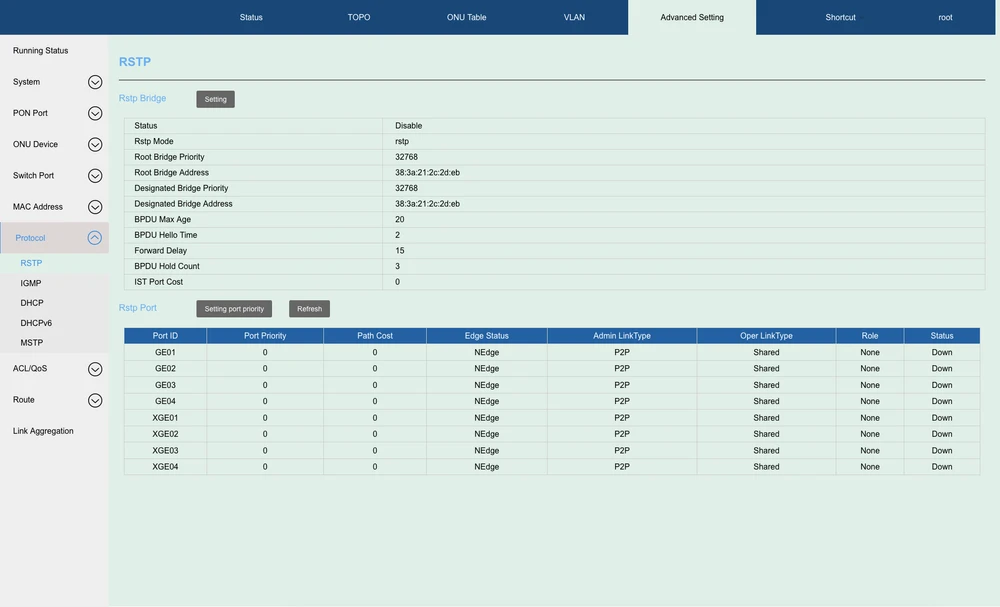

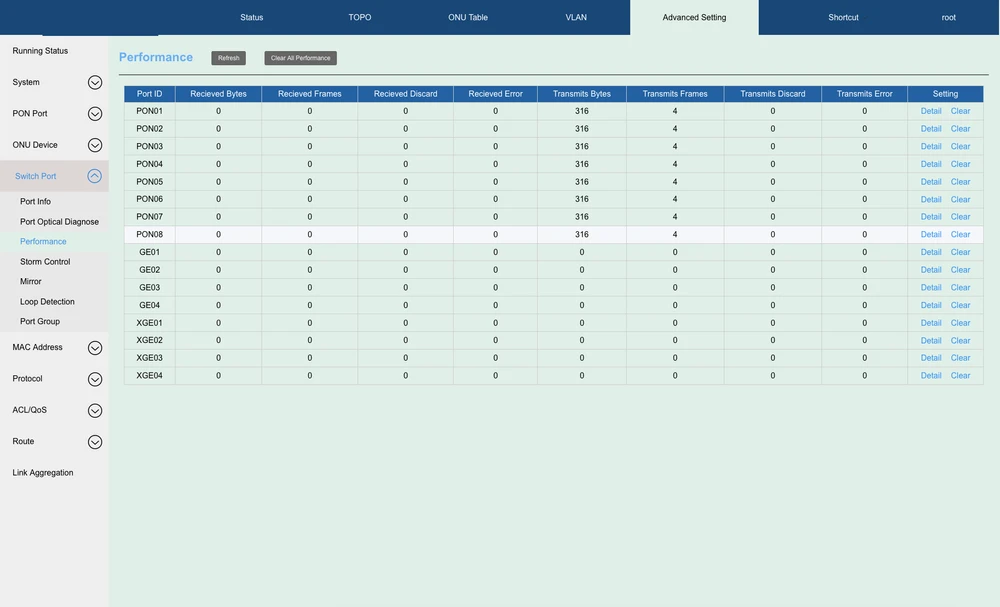

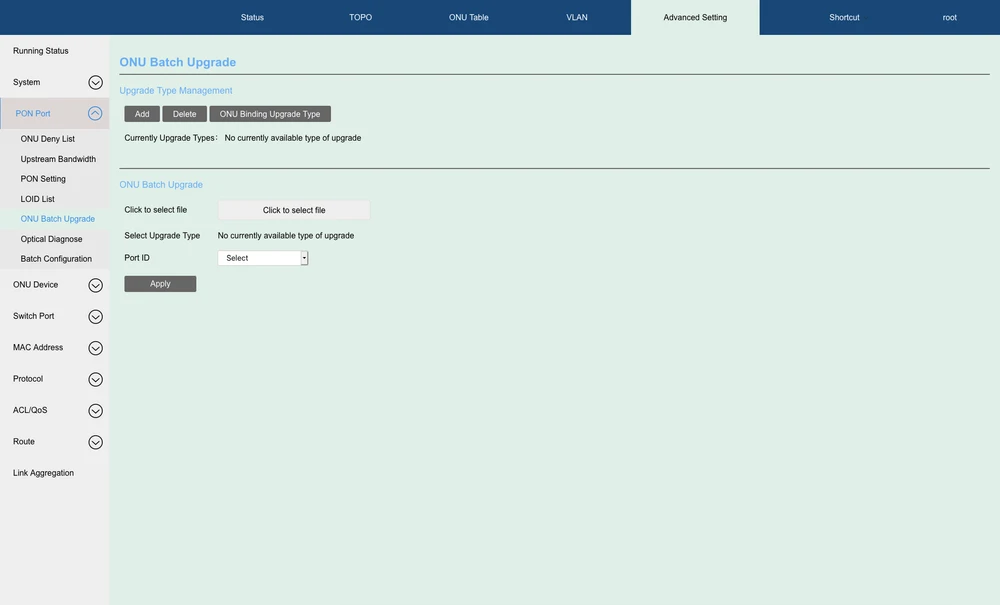

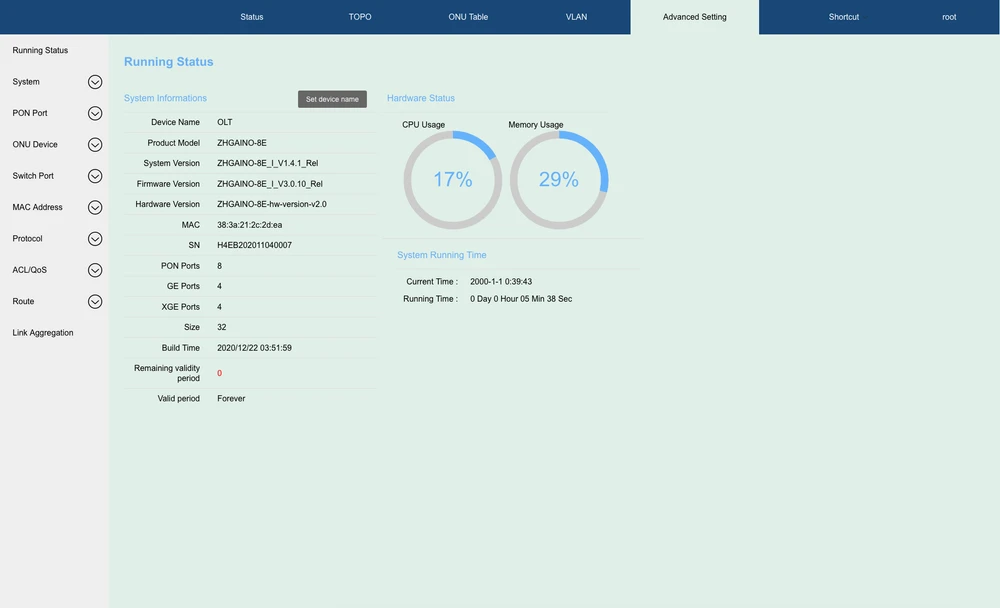

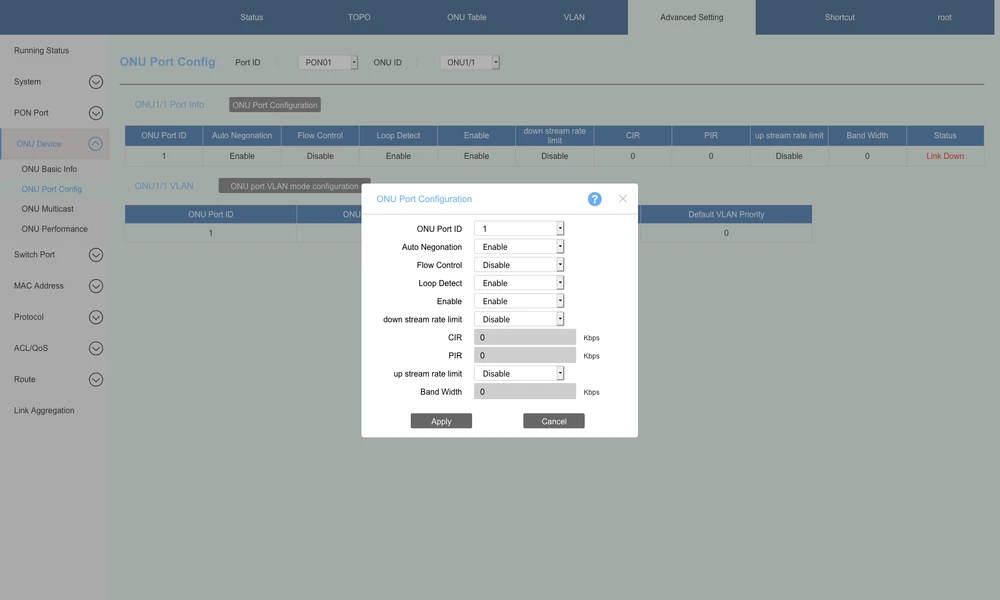

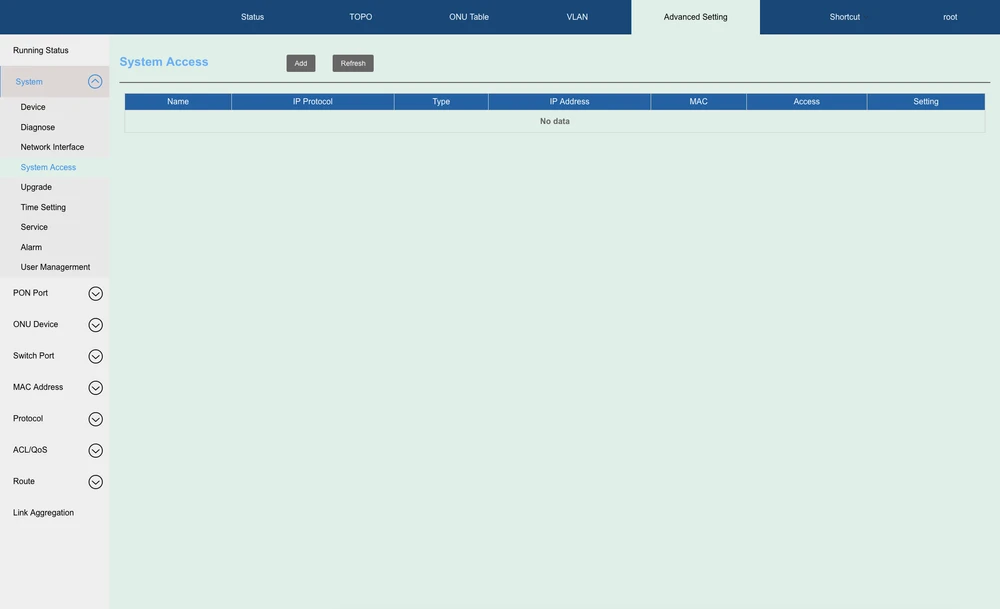

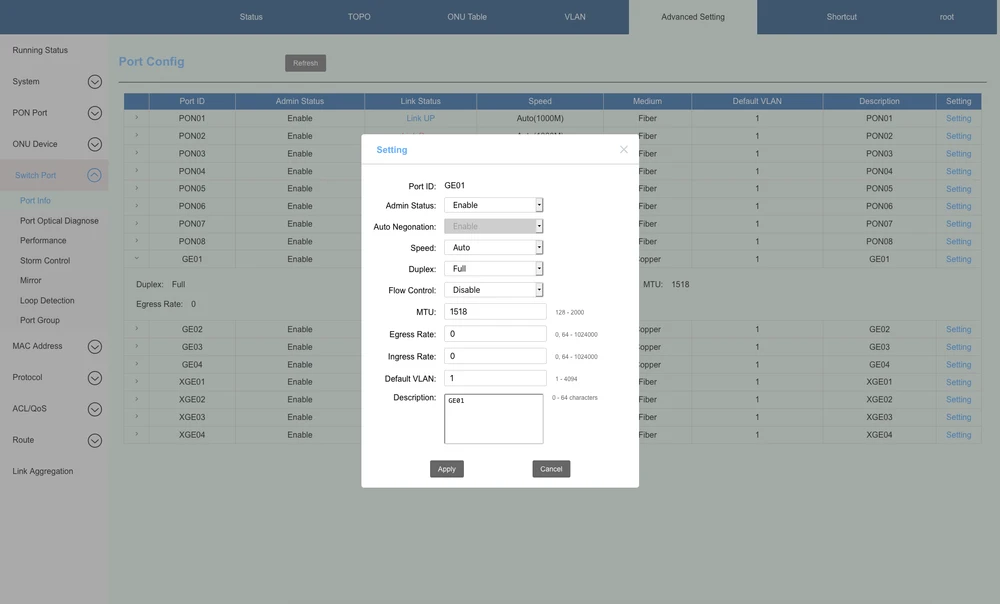

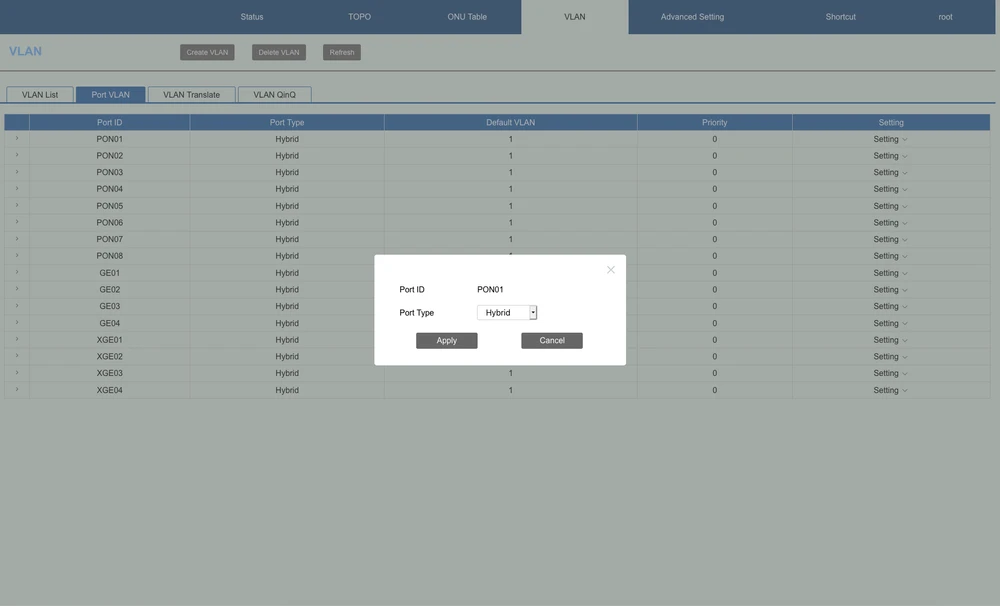

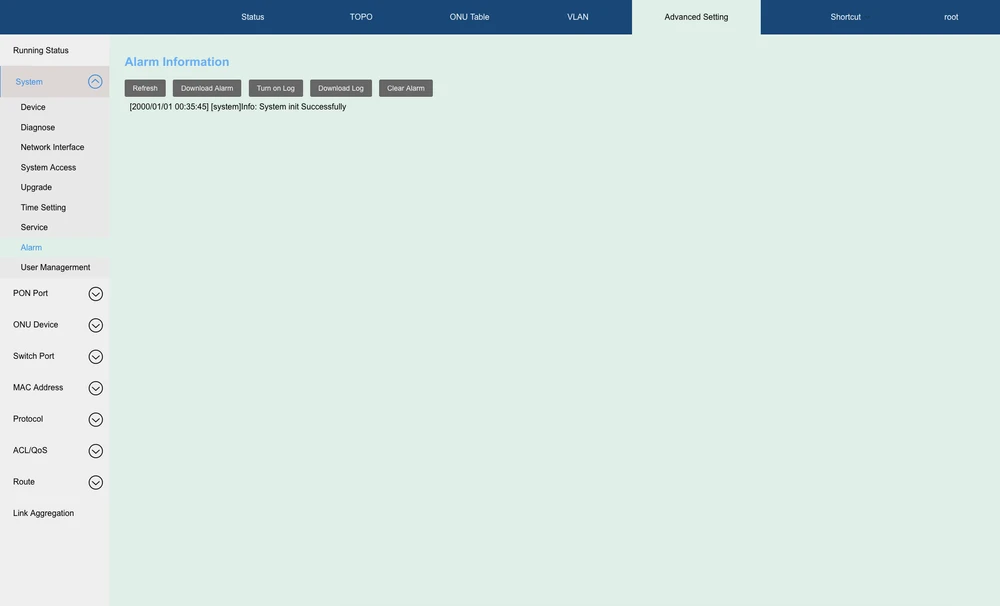

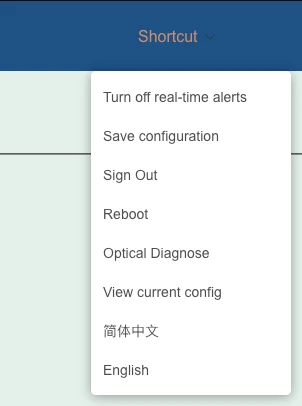

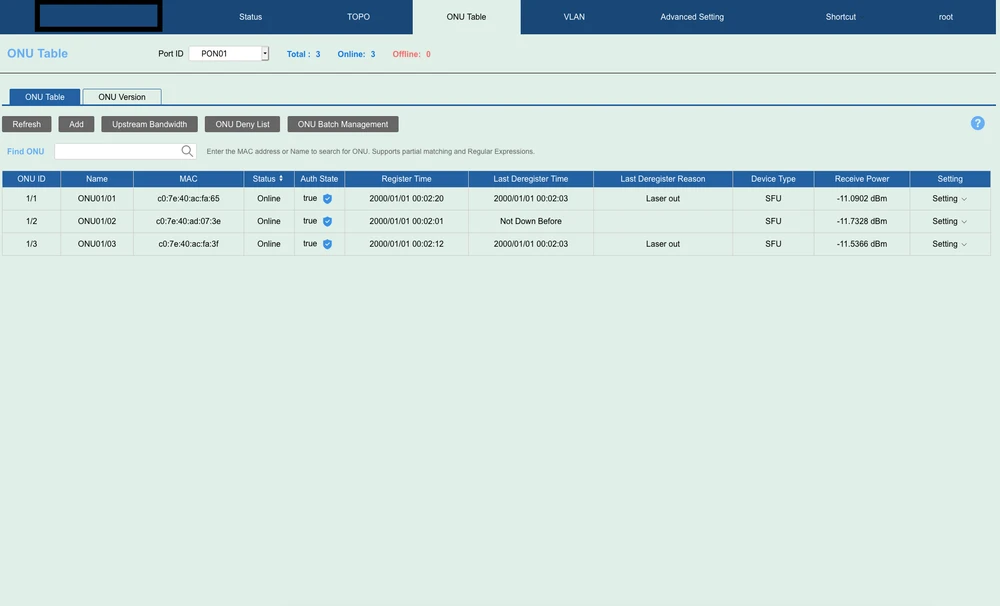

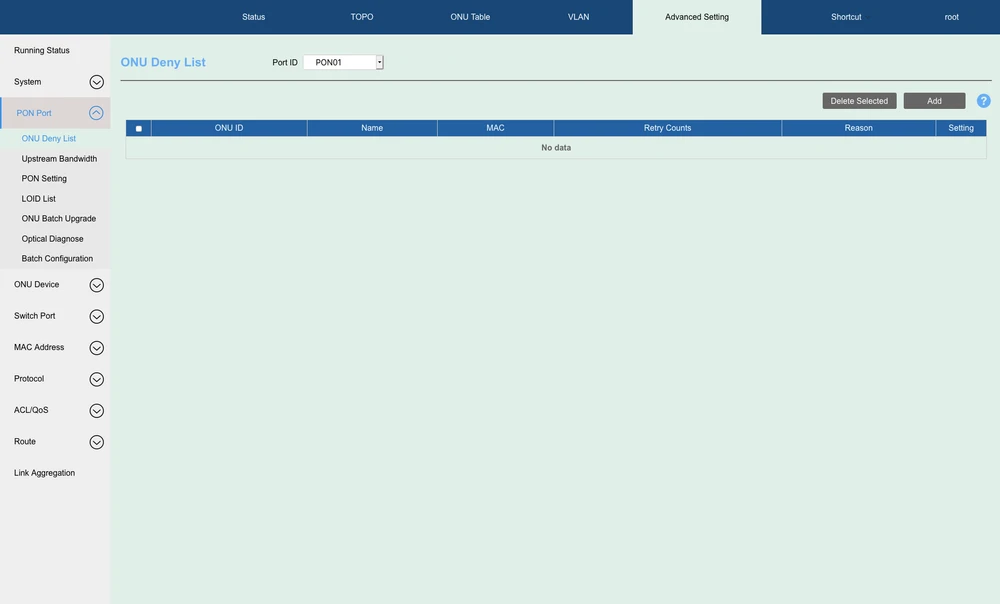

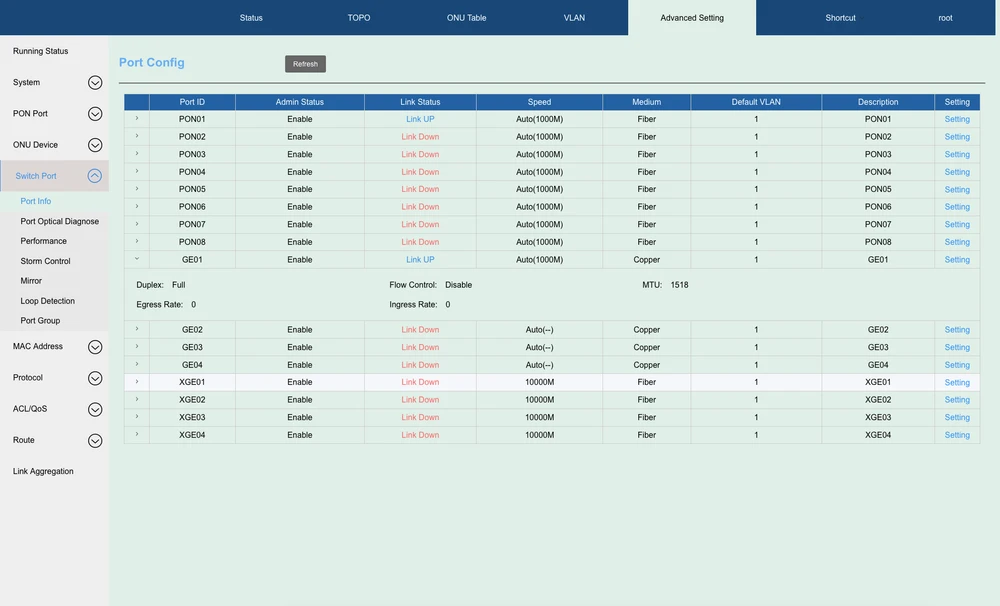

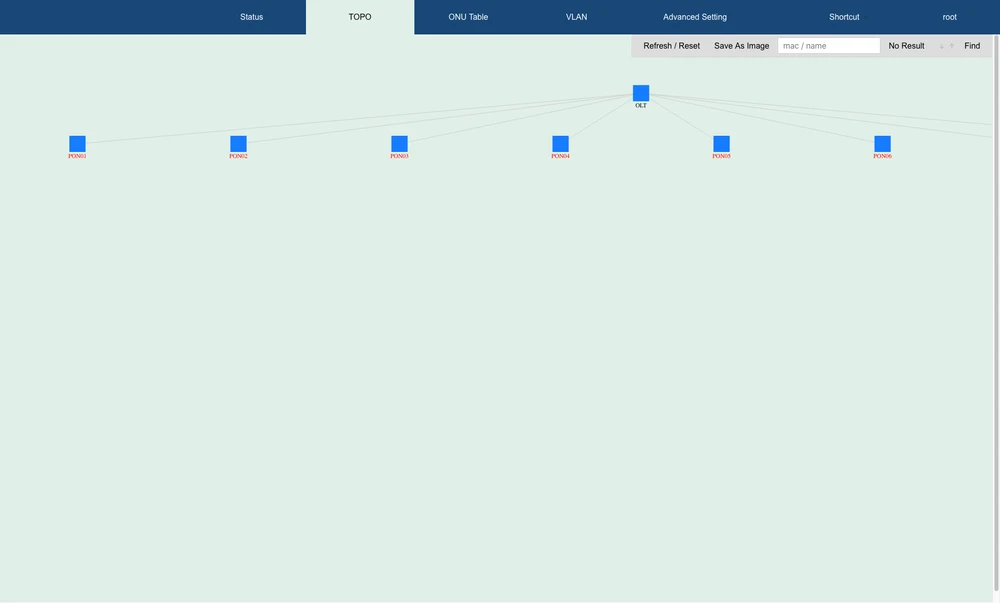

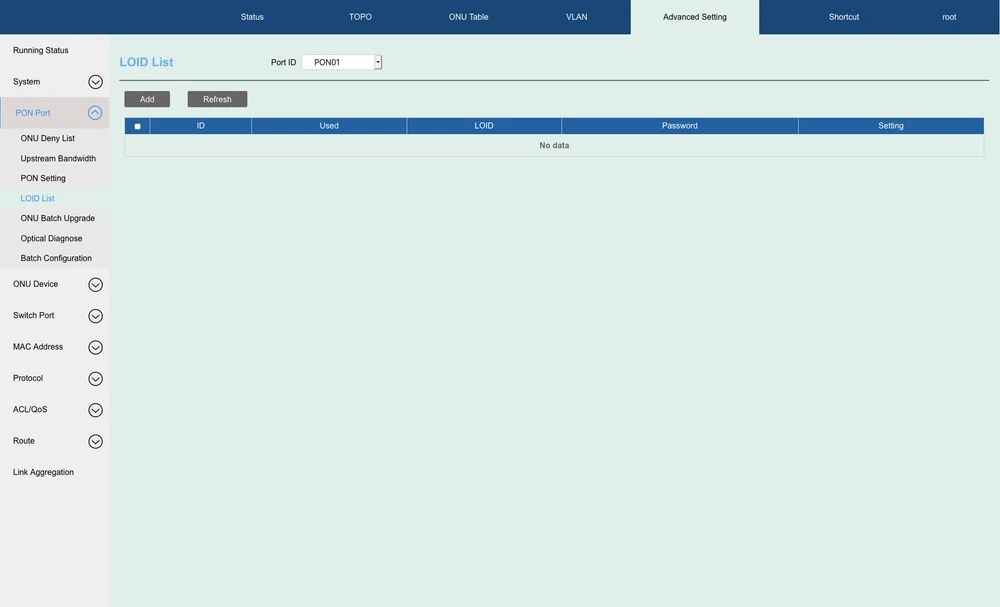

Claro que tudo configurado acima com CLI também pode ser configurado via interface web. Para usuários menos avançados, isto é uma grande simplificação na configuração. Pessoalmente eu sou um seguidor do CLI, é por isso que abaixo eu coloquei apenas algumas capturas de tela da WEB GUI. Vou apenas acrescentar que a GUI da WEB é realmente muito amigável. Você pode encontrar rapidamente todas as opções necessárias, e o processo de configuração via web é muito intuitivo e eficiente.

Como um breve resumo. O Extralink Predator V2 é um dispositivo OLT muito eficiente. Encaixará perfeitamente em qualquer rede baseada na tecnologia EPON. A facilidade de configuração e a interface web intuitiva estão claramente a seu favor. Somando até 4 portas 10Gbit SFP /RJ45 (uplink ports), nós temos uma solução muito eficiente. Também vale a pena levar em conta os custos que incorremos para construir uma rede baseada no EPON. É uma solução muito mais barata, em comparação com a rede GPON, mas muitas vezes é suficiente para fornecer aos nossos clientes o acesso a um serviço de Internet muito rápido. Serviços como o "Triple-Play", CPN, câmera IP, Enterprise LAN e IOT funcionam sem problemas no Extralink Predator V2 OLT EPON. Outra característica notável é a fonte de alimentação redundante, graças à qual temos garantida a fiabilidade. Como você pode ver acima, o dispositivo é muito fácil de configurar, o que é extremamente importante para aqueles que começam sua aventura com redes de fibra ótica. Bem-vindo à nossa secção web forum na secção Extralink, onde poderá obter grande apoio sobre os nossos produtos. Naturalmente, quaisquer comentários e sugestões são bem-vindos.

Autores:
Wojtek Repinski
Leszek Błaszczyk
