Sistemas de alarme modernos e avançados conectados à rede podem gerar altos custos de compra, instalação e configuração, bem como de manutenção posterior. Em uma situação em que é necessário estendê-las, surgem despesas adicionais. No entanto, pessoas com conhecimentos técnicos básicos têm a possibilidade de montar um pequeno detector como parte de um sistema de alarme básico existente ou novinho em folha. . Tais propostas que permitirão uma funcionalidade simples não precisam ser caras ou complicadas. Você pode apostar em soluções baratas e comprovadas. Eles incluem Tinycontrol LAN Controller V2.5, que permite criar uma instalação de alarme para cerca de 200 PLN..

Utilização simples do Controlador TinyControl LAN

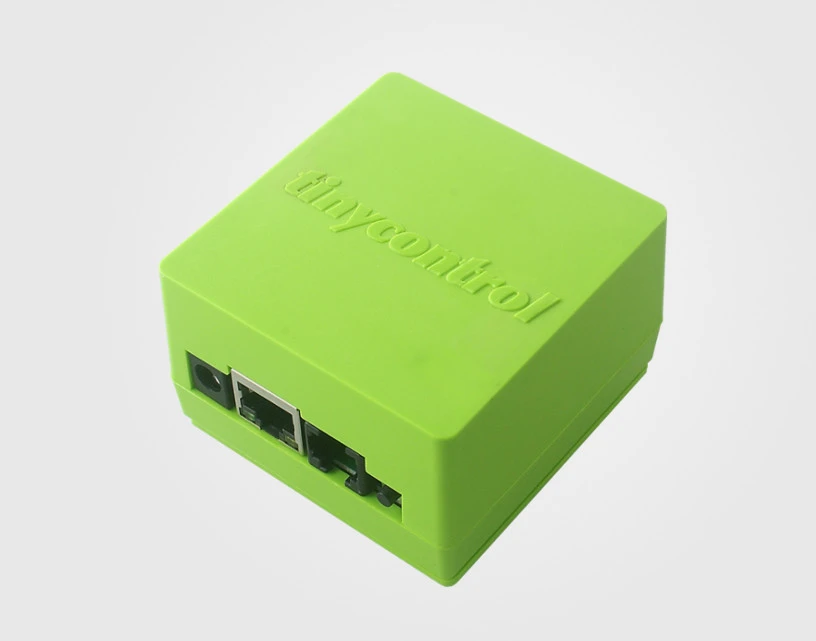

tinycontroller
A Microcomputador com interfaces bem definidas e capacidades com suporte LAN permite uma utilização extensiva. Tinycontrol LAN Controller é precisamente um dispositivo deste tipo, que está equipado com a capacidade de suportar:

- Entradas analógicas,

- Entradas digitais,

- Relé embutido,

- Relés adicionais graças às placas de expansão,

- Conectores de saída digital

É projetado principalmente para operar vários tipos de sensores, tais como temperatura, umidade, gás ou movimento. O fabricante de TinyControl fornece uma série de sugestões, bem como instruções detalhadas para a utilização dos dispositivos. O controlador LAN é adequado para sistemas de automação industrial e doméstica, ou para ligar, desligar ou reiniciar remotamente dispositivos conectados.

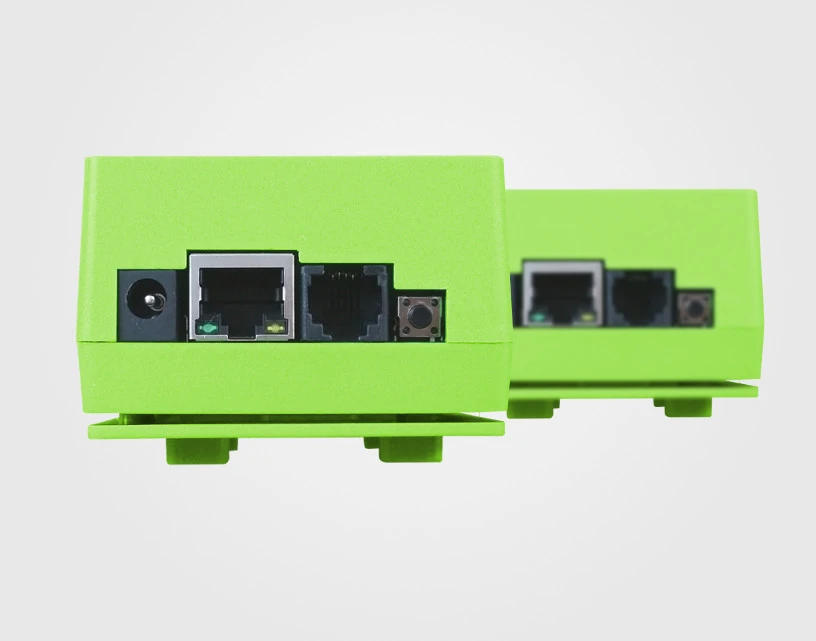

tinycontrol

Conceito de alarme baseado no controlador Tinycontrol LAN

O custo de aquisição do controlador LAN versão 2.5 é normalmente inferior a PLN 200, e com adições simples pode ser a base para um sistema de alarme. No nosso exemplo, será uma instalação de apoio à monitorização da abertura das portas, por exemplo um armário de TI ou uma entrada de edifício. Em caso de abertura tem de enviar notificação por e-mail ou mensagem SNMP Trap para outros sistemas como Check_MK, Zabbix. Além disso, também está equipado com alarme sonoro.
esquema tinycontrol controlador lan
Para completar a instalação você precisará:
  • Tinycontrol LAN Controller V2.5,
  • Fonte de alimentação: Fonte de alimentação DC ou PoE passiva,
  • Interruptor Reed ou interruptor de contacto
  • Buzzer ou sirene com gerador alimentado por 4,5 a 5 V.
  • Componentes de instalação - cabos.

    Para tirar partido de todas as funcionalidades do controlador, é recomendado actualizar o seu software. Alterar a versão do HOME para ISP permite-lhe utilizar a função watchdog. A configuração do dispositivo não requer conhecimentos avançados de programação.

    • Actualização de firmware do controlador LAN

    Os controladores disponíveis comercialmente geralmente têm a versão base do software instalada. Ao instalar o firmware do ISP lc25_v2_01, será possível suportar a função watchdog mencionada acima. É uma chance de monitorar outros dispositivos de rede. Atualizar o dispositivo não é difícil, ele requer um computador e acesso à Internet. Existem várias opções, descritas pelo fabricante em manual do utilizador.

    Para Windows você precisa baixar o LKTools for Windows do site do fabricante: HERE. Além disso, você também precisa baixar binários de firmware, também de Tinycontrol website.

    A aplicação LKTools precisa ser desempacotada e executada - LKTools.exe. O controlador LAN deve ser alimentado e conectado à placa de rede do computador via Ethernet. O dispositivo tem como padrão o IP 192.168.1.100, portanto a comunicação com ele será possível se for atribuído ao computador um endereço da mesma rede 192.168.1.x/24.

    Para flashear o firmware você precisa fazer o seguinte:.

  • Li>Procurar e seleccionar o controlador LAN ligado - Botão Find LKs.
  • Abra a funcionalidade intermitente para um determinado dispositivo usando o botão Mostrar seleccionado no Flasher.
  • No separador, indique o caminho para o ficheiro de firmware descarregado lc25_v2_01.bin ou posterior - Seleccione o ficheiro local.
  • Inicie o processo de carregamento com o botão de firmware Flash.

    >b>Por favor assegure uma fonte de energia estável e uma conexão do dispositivo, para que o processo de carregamento não seja interrompido. A janela do aplicativo exibirá informações sobre o tamanho do firmware que está sendo carregado, o número de pacotes e o progresso do processo. Após o processo estar concluído, você pode ir para a configuração.

    • Configurações para um alarme simples

    Configurando o controlador Tinycontrol LAN Controller V2.5>/b>> requer a ligação do dispositivo à rede onde se encontra o computador. Você precisa entrar no controlador de acordo com as instruções fornecidas com o hardware. As credenciais de acesso podem ser alteradas posteriormente.

    Passos particulares para configurar o Controlador LAN v2.5 são:<

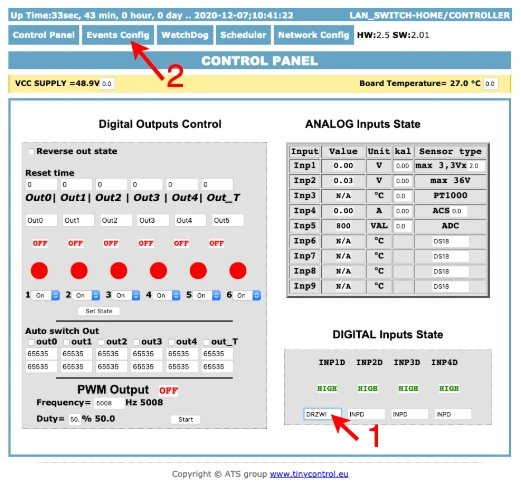

    painel de controle controlador tinycontrol lan
    CONTROL PANEL:
  • o primeiro passo é dar ao sensor um nome que o torne fácil de identificar. No PAINEL DE CONTROLE - ESTADO DIGITAL DE INPUTOS para a entrada INP1D, onde foi conectado de acordo com o diagrama, enter um nome, e.g. PORTA
  • então vai para a configuração de eventos - EVENTOS CONFIG

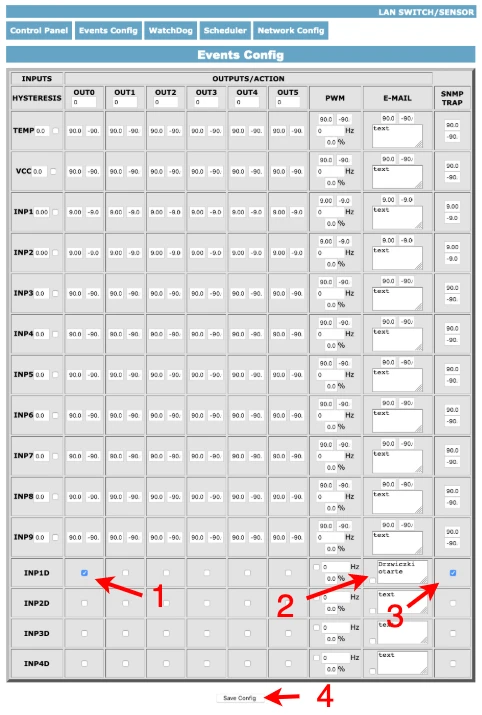

    • config tinycontrol configuração lan
    EVENTOS CONFIG:
  • Li>Localize na lista a entrada INP1D (DOOR) e marque que a deve ativar o primeiro relé (OUT1 - ao qual o alarme deve ser conectado).
  • Adicionalmente para notificação por e-mail marcar checkbox e inserir texto, por exemplo "porta aberta".
  • Para comunicação com o sistema de monitorização de rede, a opção SNMP Trap está marcada
  • Após programar os eventos, salve-os com o botão no final de Save Config.
    • config tinycontrol configuração
    NETWORK CONFIG

  • No painel de configuração de rede, altere as configurações de rede de acordo com a rede local na qual o controlador LAN deve operar. É possível configurar DHCP e atribuir um nome de host personalizado, assim como atribuir manualmente todos os endereços IP, gateway, máscara de sub-rede, DNS ou número de porta HTTP. Após alterar as configurações você deve salvá-las reinicializando o dispositivo usando o botão Save Config and Reboot.
  • >b> Para que os e-mails cheguem, também é necessário configurar o cliente de e-mail, bem como o endereço para o qual os e-mails devem ser enviados. Uma vez que isso tenha sido feito e Salve Config salvo, um e-mail de teste pode ser enviado usando o botão fornecido.

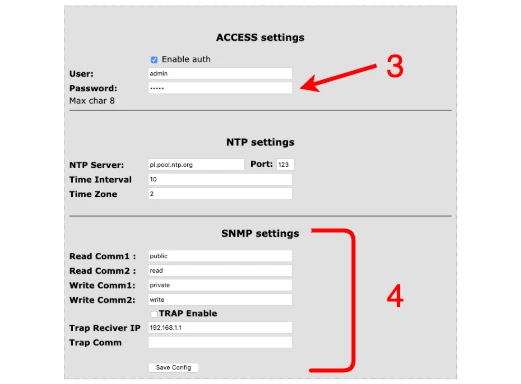

  • Também vale a pena definir os parâmetros de acesso na secção ACESS Settings - capacidade de autenticação, login personalizado e senha.
  • A secção Definições SNMP configura os parâmetros SNMP/TRAP.

    • SPECYFIKACJA

    SÍNTESE

    Tinycontrol LAN Controller V2.5 tem extensas capacidades disponíveis usando uma conveniente interface gráfica de usuário em inglês que é bastante intuitiva de usar. Configuração fácil, manipulação de eventos e criação de instalações não requer conhecimentos avançados graças a uma série de funcionalidades já implementadas. B>Baixo preço encoraja a tirar partido da funcionalidade deste dispositivo. Vale a pena investir em um controlador LAN com a possibilidade de expansão modular e extensão gradual da gama de sensores suportados para criar a sua própria automação doméstica ou empresarial personalizada.
