Totolink LR1200 roteador banda dupla WiFi/LTE - teste de desempenho

Totolink LR1200 WiFi Router com LTE Modem é um dispositivo capaz de realizar múltiplas funções simultaneamente. É um dispositivo compacto com tecnologia WiFi 5, que é um módulo de banda dupla em conformidade com IEEE 802.11ac, equipado com quatro portas LAN FastEthernet, uma porta WAN no mesmo padrão e 4G LTE até 150 Mbps de download, 50 Mbps de upload. Esta solução permite-lhe adaptar-se de forma flexível às suas capacidades actuais de acesso à rede ou utilizar um dos tipos como link de backup. Design clássico, duas antenas com bom alcance, a possibilidade de utilização rápida graças à ficha

Um olhar mais atento às capacidades do router WiFi revela um dispositivo do qual você quereria um pouco mais. O modem LTE permite-lhe aceder à rede a uma velocidade teórica de 150 Mbps, a porta WAN - apenas 100 Mbps, e o módulo WiFi suporta o padrão AC de banda dupla, com velocidades até 300 Mps para 2,4 GHz e até 867 Mbps para 5GHz. Isso é muito alto, sem praticamente nenhum uso de velocidades WiFi além do possível tráfego local, dentro de dispositivos conectados sem fio ao roteador. De acordo com as especificações, o Totolink router suporta até 64 utilizadores wireless, 32 a cada frequência WiFi. O módulo LTE no Totolink LR1200 é da série Quectel EC, de acordo com as especificações do fabricante, baseado no chipset Qualcomm MDM9x07. Graças à sua compatibilidade com os padrões actuais, permite trabalhar com todas as operadoras disponíveis na Polónia que fornecem serviços de transmissão de dados sem fios. Isto é principalmente:

• LTE FDD: B1, B3, B7, B8, B20
• LTE TDD: B38, B39, B40, B41
• WCDMA: B1, B5, B8
• E padrões: TDD-LTE, FDD-LTE, TD-SCDMA, WCDMA, CDMA2000, 1xEVDO, GSM, GPRS, EDGE.

O processador MediaTek 7623 com chip de rádio MediaTek 7612 é responsável pelo bom funcionamento do router. O dispositivo tem duas antenas WiFi 5dBi integradas para 2.4 GHz e 5 GHz, assim como duas antenas LTE 5dBi externas destacáveis. O slot para cartões SIM é padrão. A conectividade sem fio é possível com segurança compatível com os padrões 64/128 bits WEP, WPA e WPA2. Ele também fornece suporte para IP, MAC e filtragem de URL, bem como para Port Forwarding e DMZ. O router LR1200 tem o botão WPS/Reset físico. Pode funcionar dentro de casa em 0℃~50 ℃ temperatura, 10%~90% humidade sem condensação. Também suporta proteção ESD de alto padrão 8KV / 15KV.

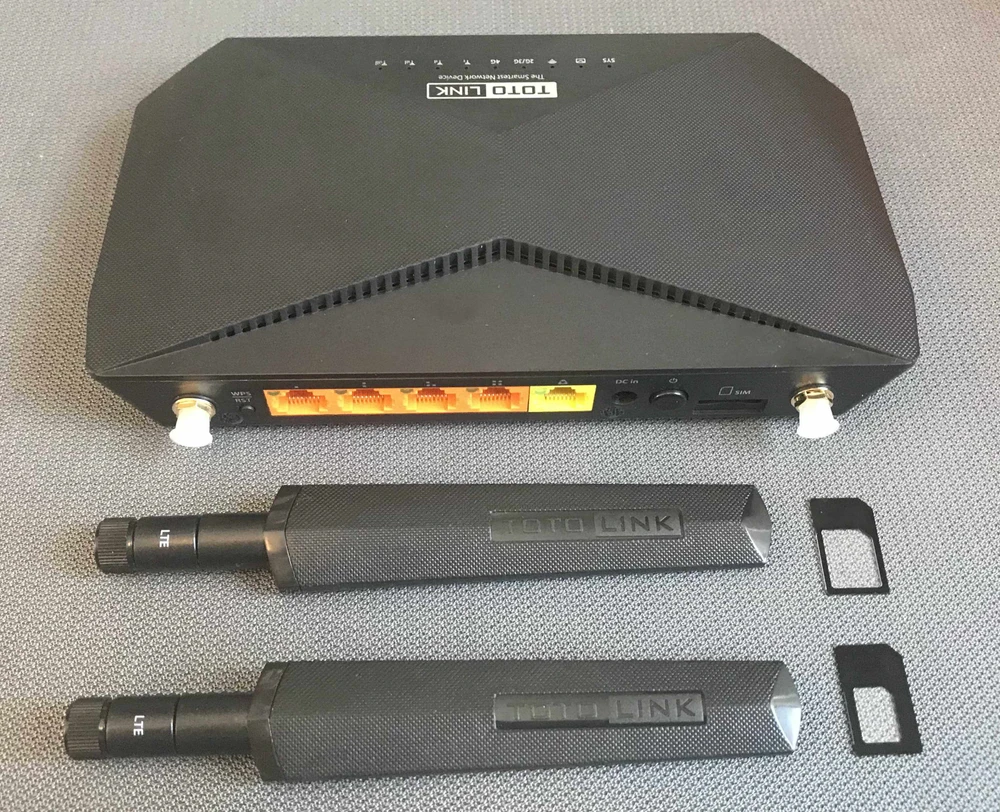

A embalagem em cartão do dispositivo de rede Totolink LR1200 aloja vários itens. Estes são:

1. Roteador com dimensões - 120 x 180 x 256 mm, equipado com:
   • Porta WAN 10/100M com LED de status
   • 4 x porta LAN 10/100M com LED de status
   • Ranhura standard para cartão SIM
   • conector de ficha CC
   • Dois conectores de antena LTE
   • Luzes indicadoras: 1 x Sist, 1 x SMS, 1 x WIFI, 1 x 2G/3G, 1 x LTE, 4 x Sinal
2. Duas antenas de 5dBi LTE.
3. Adaptador de energia
4. cabo Ethernet
5. Adaptador SIM (Nona, Micro)
6. Guia de instalação rápida

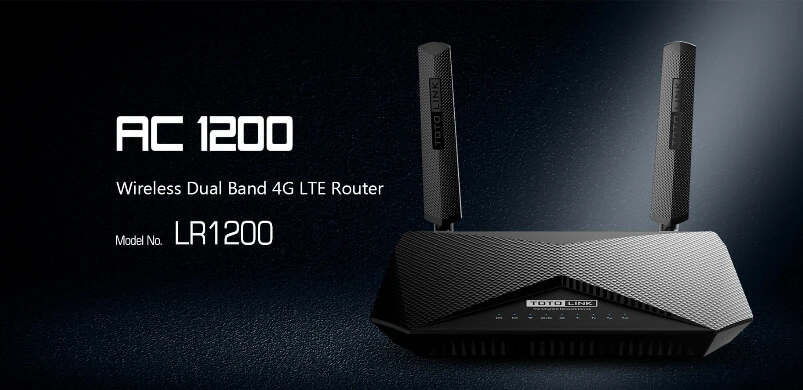

O aparelho tem uma cor preta clássica, textura fina no topo. Na parte de trás, há portas LAN amarelas e WAN laranja claramente distinguíveis, botões pretos e na parte da frente - LEDs de sistema claramente rotulados.

Orouter Totolink LR1200 é fornecido com uma configuração inicial que não requer grandes alterações. Na prática, o dispositivo, com configurações para a região da Europa, suporta apenas um canal de 80 MHz e não suporta canais de 160 MHz. O dispositivo não possui configurações que permitam a operação DualWAN, porém habilita o modo FailOver, tratando o link LTE como backup. A configuração é feita apenas através da interface web, o aplicativo móvel Totolink Router não funciona com o modelo Toltolink LR1200. As opções de configuração rápida estão disponíveis, permitindo-lhe executar o Wizzard para facilitar a configuração rápida, as configurações básicas e as configurações avançadas. Todo o sistema está em inglês, sem opção de escolher uma tradução para polaco.

Notas sobre as opções de configuração e gestão

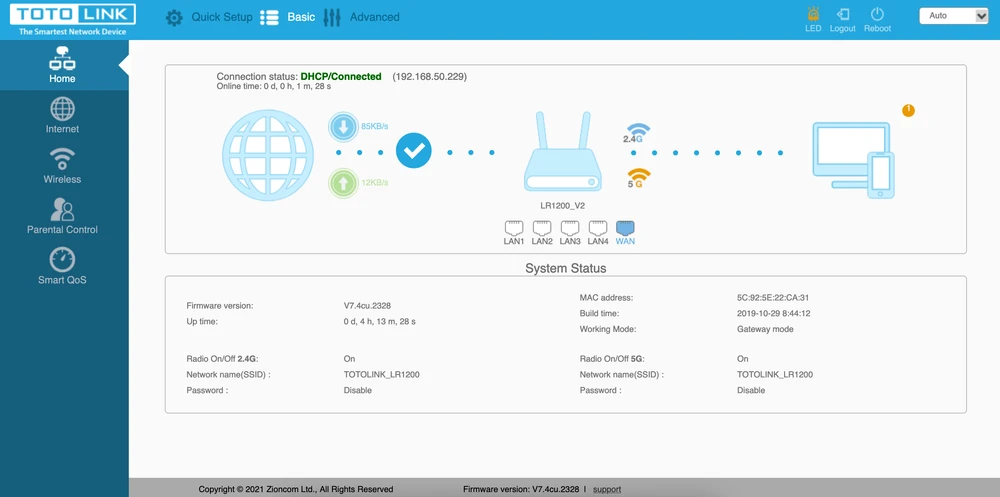

Embora o WebGUI para o Totolink Router LR1200 seja claro e bastante intuitivo, ele tem algumas limitações. Para o usuário médio, eles podem não importar. Faltam informações sobre a qualidade da conexão LTE no site. Além disso, se a WAN for desconectada, a conexão LTE é reiniciada.

Colocamoso router Totolink LR1200 à prova das capacidades e rendimento WiFi, este é o próximo teste da série. Examinamos a cobertura do sinal num edifício de dois andares com uma cave e as velocidades reais disponíveis. Também testamos, fora da série de testes, as capacidades do módulo LTE, que teve um desempenho bastante correto. As condições para os testes WiFi são semelhantes para cada um dos dispositivos testados para que os resultados possam ser comparados de uma forma significativa.

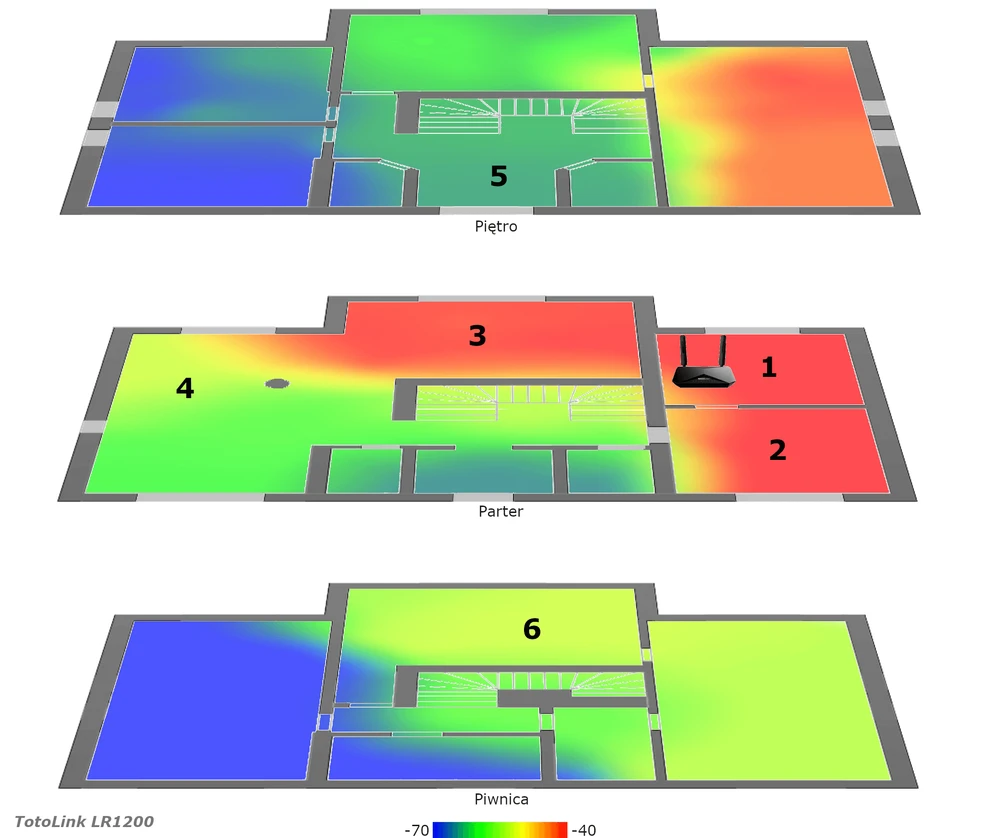

Para conexões de 2,4GHz, assumimos uma largura máxima de canal de 20 MHz. O dispositivo de teste foi um MacBook Pro A1502 equipado com uma placa sem fio AirPort Extreme baseada no Broadcom BCM4360 3x3, 1,3 Gbps PHY. Opera nos padrões 802.11a/b/g/g/n/ac. Os testes são baseados num servidor iperf3 ligado ao switch, e o software AirSurvey foi utilizado para obter um mapa de nível de sinal. Os seis pontos de medição para os testes estão dispostos como na figura abaixo:

Como você pode ver, a cobertura da rede apesar do tamanho compacto do dispositivo e das antenas WiFi integradas é muito boa, apesar dos sólidos obstáculos no caminho.

Resultados dos testes do módulo LTE no Totolink LR1200

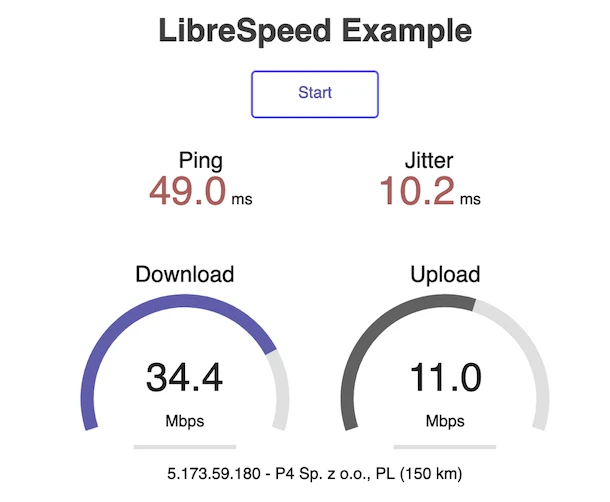

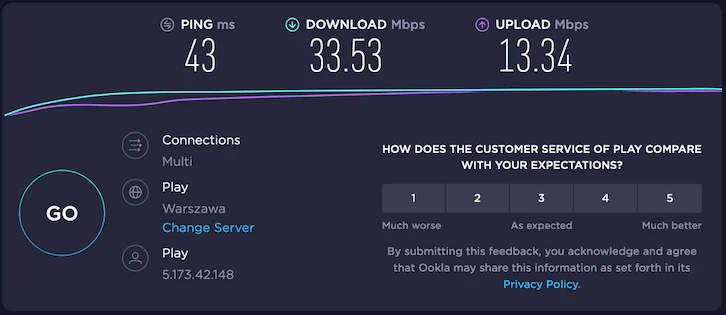

O teste de velocidade de conexão LTE foi realizado para a operadora Play com uma carga de rede bastante alta. Em comparação com outros dispositivos LTE, o roteador Totolink tem um bom desempenho, proporcionando uma conexão estável com parâmetros satisfatórios. As velocidades obtidas foram entre 30 e 55 Mbps downlink e 5-15 Mbps uplink, mas os valores acima de 35 Mbps foram momentâneos, com alguns segundos de duração.

Como é que o router Totolink LR1200 de banda dupla se comportou nos testes WiFi?

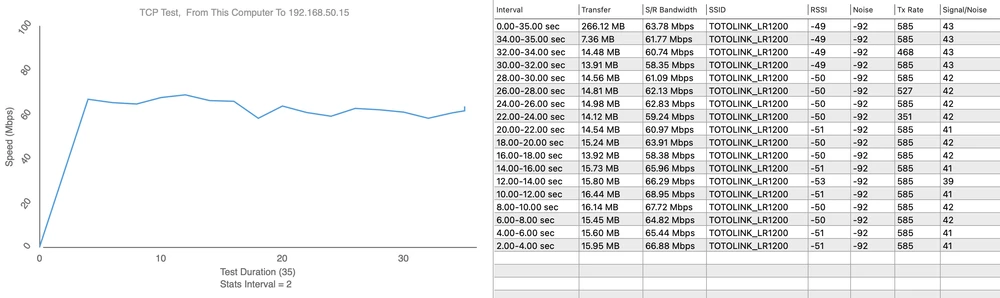

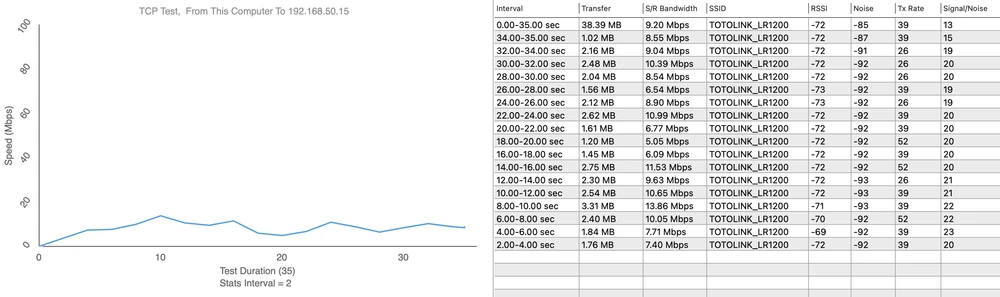

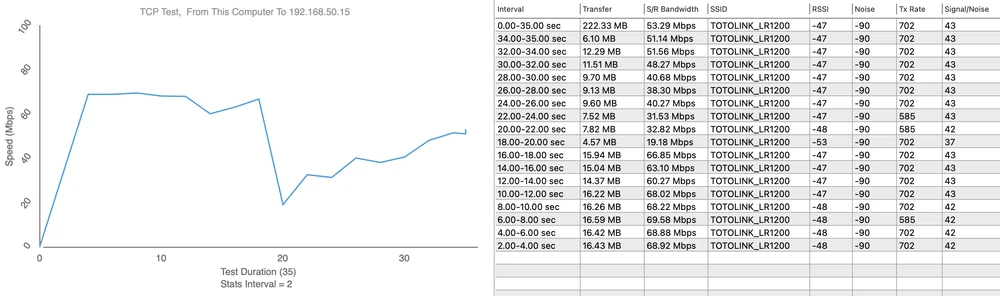

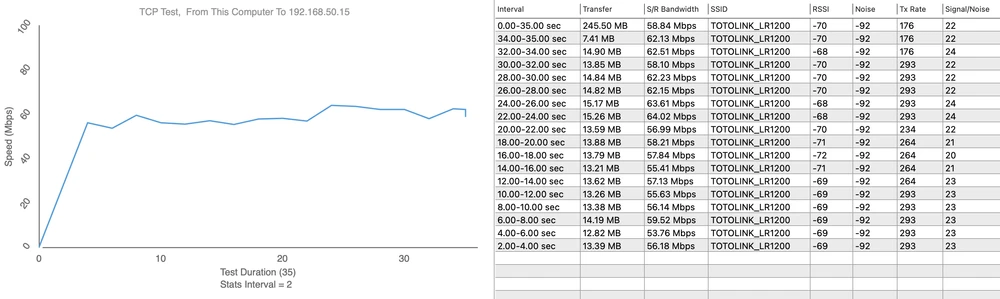

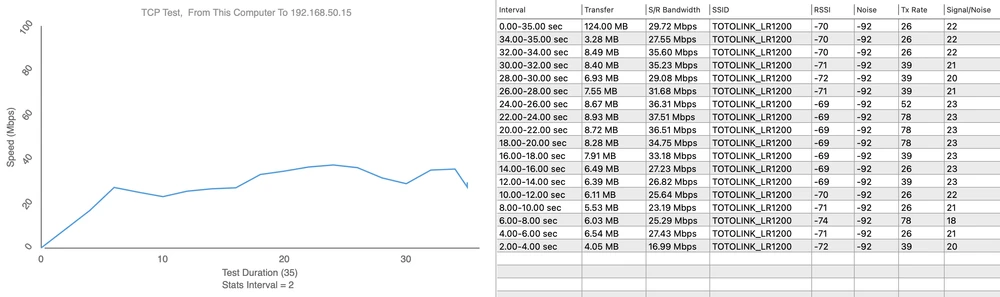

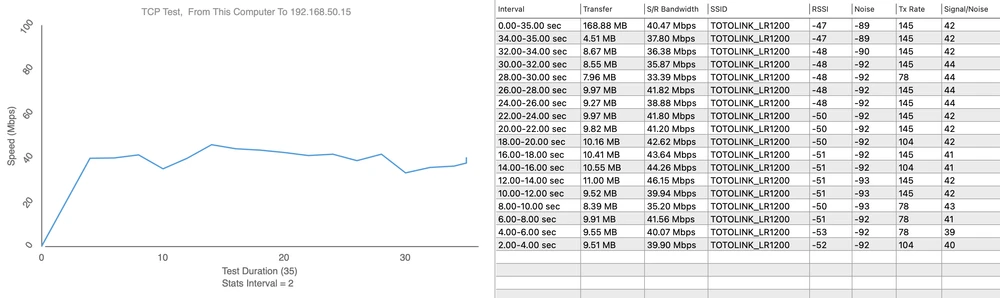

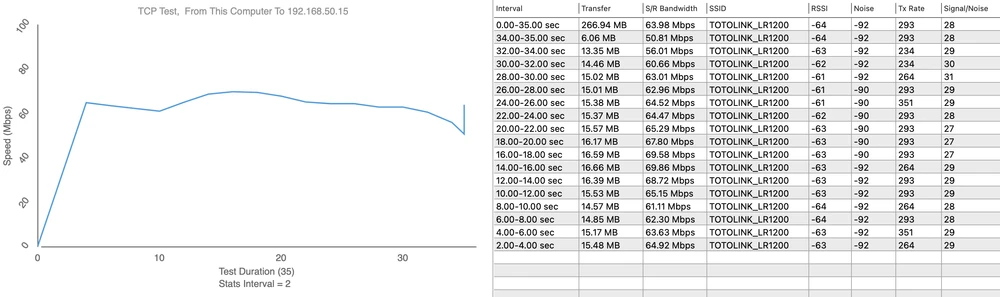

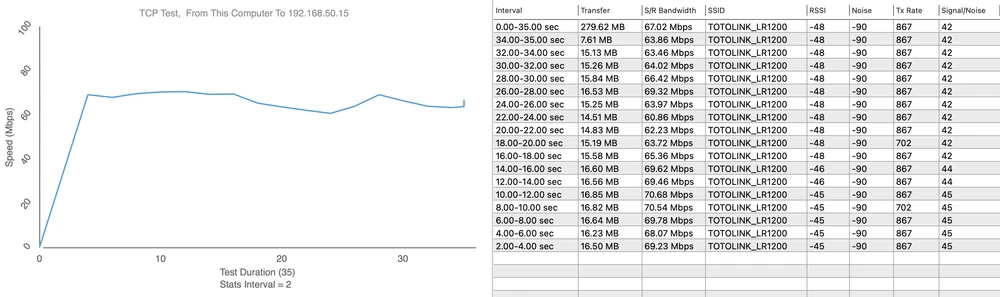

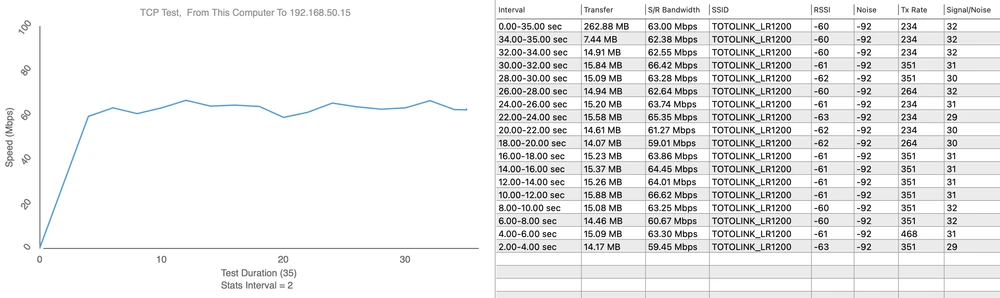

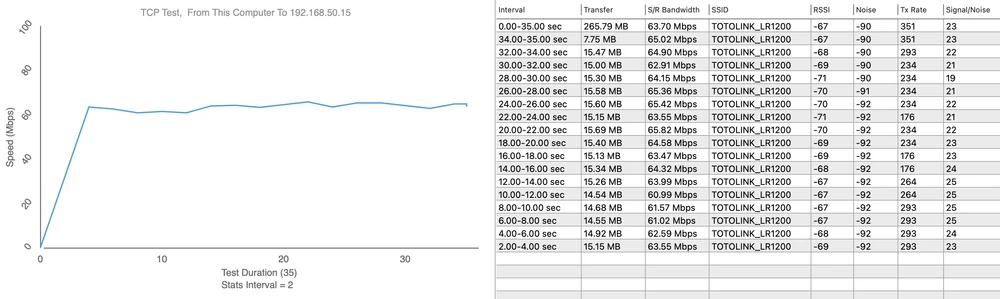

Em primeiro lugar, vale a pena notar que a capacidade máxima de transmissão para uma ligação WiFi à Internet no router LR1200 é limitada pela norma de porta WAN/LAN ou pelas capacidades do modem LTE, pelo que a norma WiFi IEEE 802.11AC é redundante nesta configuração do dispositivo. Devido ao facto da ligação com fios do servidor de teste ao router estar limitada a 100 Mbps, os testes foram realizados com um limite de representação gráfica de 100 Mbps.

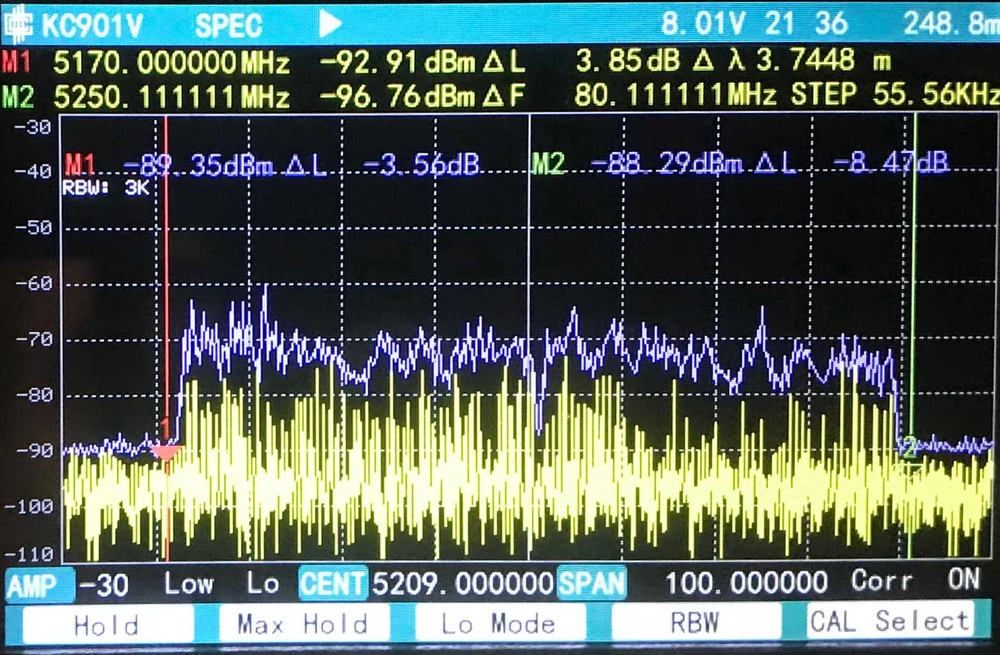

Quando se trata de transmitir o sinal, o dispositivo funciona de forma muito uniforme. Como você pode ver no gráfico do analisador de rede, a potência de transmissão não é excessiva. Existem grandes margens em ambos os lados das bordas dos canais, o que garantirá um funcionamento sem interferências mesmo em ambientes com muitos transmissores em canais adjacentes. O dispositivo não gera praticamente nenhum ruído neles. A este respeito, as características podem ser consideradas exemplares.

O Totolink LR1200 é um equipamento que vale a pena ver nesta faixa de preço. Embora uma limitação visível das capacidades do equipamento seja a falta de uma porta Gigabit Ethernet, pelo menos para a WAN, ela fornece conectividade de rede dupla via LTE e Ethernet. Pode provar-se como um repetidor de rede WiFi, embora não suporte DFS e Radar Detect, canais de 5GHz 160MHz, além de ter apenas um canal de 80MHz disponível para a região europeia. A rede WiFi tem um bom alcance e velocidades de upload e download. A falta de instruções e interface em polonês não é um grande obstáculo, porque os usuários alvo do dispositivo raramente usarão sua IU, o equipamento é promovido como um plug
