Ubiquiti UniFi AC In-Wall Access Point

O UniFi AC In-Wall é um ponto de acesso interno compacto projetado para ser montado na parede em vez de uma tomada Ethernet padrão. Esta solução é ideal para actualizar a infra-estrutura de rede existente. O dispositivo é capaz de fornecer alto desempenho tanto para clientes wireless antigos como para os mais recentes dispositivos AC / AC-Wave.

OUniFi AC In-Wall suporta conectividade PoE e permite conectar equipamentos PoE via conector RJ-45. Até dois dispositivos podem ser conectados ao ponto de acesso via cabo Ethernet 10/100/1000. Os mais recentes padrões 802.11a / b / g / n / ac WiFi em configuração 2x2 MIMO fornecem energia suficiente para uma recepção de sinal estável em salas de tamanho médio

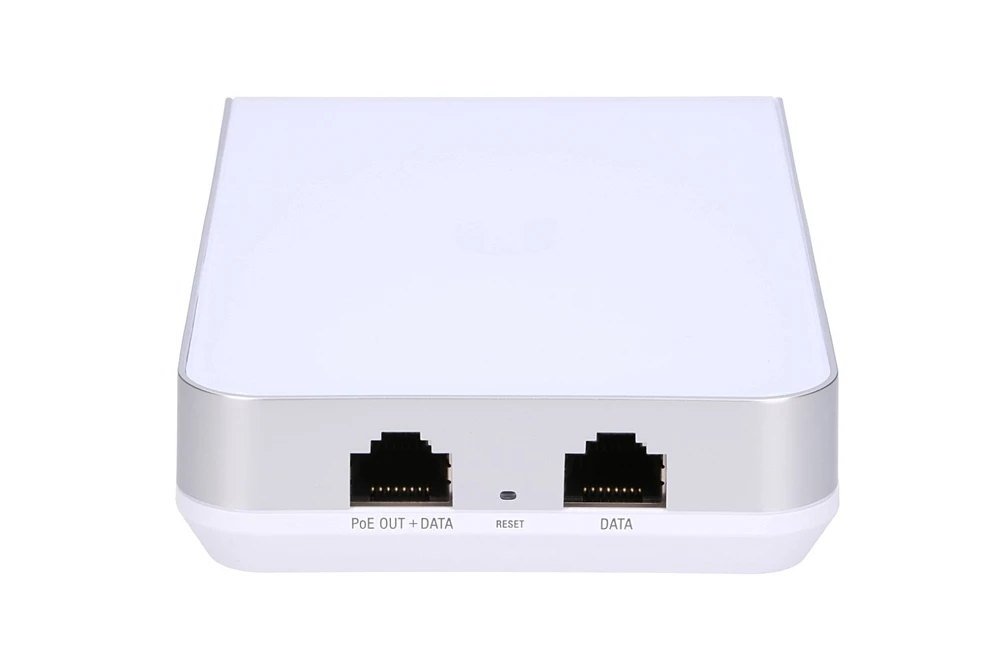

As dimensões do Ubiquiti UniFI AP AC In-Wall são muito compactas, medindo apenas 139,7 x 86,7 x 25,75 mm. Apesar de um espaço tão pequeno na caixa, o fabricante conseguiu instalar um transmissor de rádio de banda dupla, com uma potência total de 20 dBm (ambos a 2,4GHz e 5GHz). Infelizmente, em uma caixa tão pequena não foi possível instalar antenas mais fortes. No entanto, as capacidades do dispositivo são suficientes para cobrir a área de uma sala média. Além da distribuição WiFI, o ponto de acesso também pode realizar a função de soquete Ethernet clássico. O dispositivo foi equipado com três portas, uma delas é usada para receber energia PoE e se conectar à rede. As outras duas portas são usadas para conectar equipamentos do cliente.

Comparação de modelos

Modelo:	UAP-AC-IW	UAP-AC-IW-PRO	UAP-AC-PRO
Dimensões:	139,7 x 86,7 x 25,75 mm	139,7 x 86,7 x 25,75 mm	196,7 x 35 mm
Ambiente operacional:	Interior	Interior	Interiores e Exteriores
Velocidade 2,4 GHz:	300 Mbps	450 Mbps	450 MB/s
Velocidade de 5 GHz:	867 Mb/s	1300 Mbps	1300 Mbps
Modo PoE:	802.3at PoE	802.3at PoE	802.3af PoE / 802.3at PoE
Portos:	(3) Ethernet 10/100/1000	(3) Ethernet 10/100/1000	(2) Ethernet 10/100/1000

O UniFI AP AC In Wall é controlado pelo conjunto de software UniFi OS Console e pode ser integrado na mesma rede com outros dispositivos UniFI da série. O ponto de acesso faz parte da plataforma UniFI SDN (Software-Defined Networking), que permite o monitoramento e controle dos dispositivos finais na rede, tudo dentro da interface gráfica intuitiva do UniFi OS Console. A plataforma fornece monitoramento de rede, gerenciamento de dispositivos, mapas e exibição de estatísticas.

Vantagens da UnFI:

Múltiplos SSIDs com diferentes tipos de segurança.

Capacidade de expansão ilimitada do sistema com dispositivos UniFi adicionais.

Sem taxas de licença.

Limitação de velocidade de acordo com o SSID.

AirTime Fairness Avançado e Direção de Banda.

Verificação do ambiente de RF.

Conta de convidado.

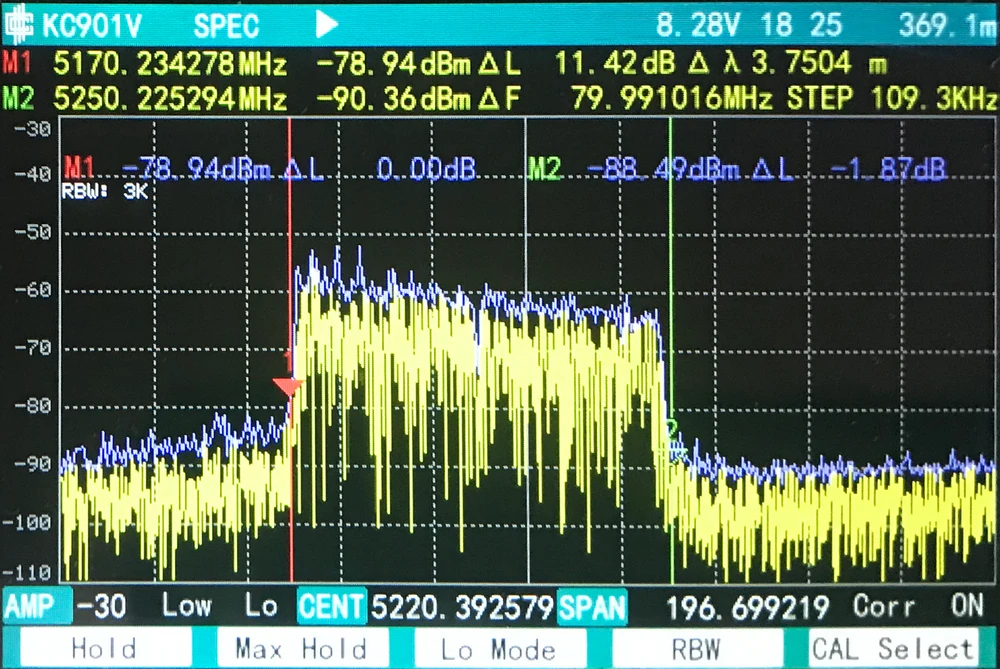

A frequência de transmissão do dispositivo é exactamente igual à largura de banda, sem espaço livre entre canais. Como pode ser visto no diagrama do analisador, o dispositivo gera um ligeiro ruído de até -82dBm. Isto não é um grande valor, para um dispositivo doméstico típico o comportamento é suficientemente correcto.

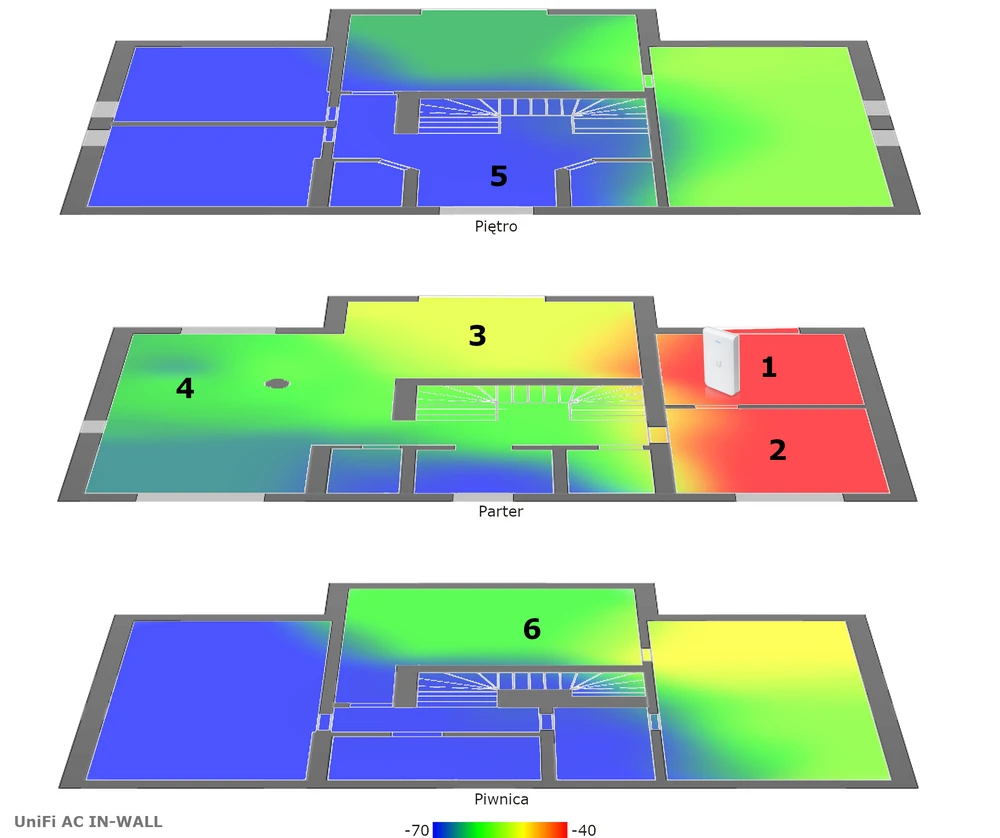

Nós usamos o software AirSurvey para executar o mapa de sinais. Para uma leitura correcta dos níveis de sinal, preste atenção à legenda colorida na parte inferior da imagem.

A colocação dos AccesPoints é marcada com um ícone.

A forma do feixe da antena faz com que o dispositivo transmita mal para cima e para baixo. No entanto, deve ser considerado como um efeito positivo consistente com o conceito de montar o ponto de acesso na parede como uma tomada. No caso de edifícios com muitos andares, os dispositivos interfeririam uns com os outros, e por isso tudo está bem. O UniFI AP AC IN Wall nesta versão deve ser considerado como um transmissor para uma determinada sala, possivelmente uma sala vizinha, nada mais.

Nós realizamos a medição de velocidade usando o software WiFIPerf, e o servidor de teste de velocidade era o software iperf3. Download 520Mbps

Upload 392Mbps

Download 514Mbps

Upload 402Mbps

Download 419Mbps

Upload 222Mbps

Download 144Mbps

Upload 22Mbps

Download 45Mbps

Upload 11Mbps

Download 90Mbps

Upload 39Mbps

UniFi AC In-Wall expande consideravelmente as possibilidades de instalações de pontos de acesso ocultos dentro de uma única rede UniFi. Esta solução também oferece acesso à Internet de alta velocidade para salas onde não é possível instalar pontos de acesso abertos. Em salas normais, este tipo de instalação também é racional, pois não requer espaço adicional além da rota do cabo Ethernet. Uma agradável adição é a tampa preparada do dispositivo para a rápida substituição da caixa numa cor diferente. Isto certamente ajudará a encaixar o dispositivo na sala.

Reparámos em dois problemas de design:

O tamanho da unidade torna impossível a montagem em locais onde temos várias caixas, tais como 2-3 caixas ao lado uma da outra (por moldura). O equipamento simplesmente não cabe e tem mau aspecto.

No caso de um conector Ethernet duplo, não temos muito a ver com um dos fios. Felizmente, isto é compensado pelas duas tomadas no fundo.
