Controllore LAN Tinycontrol LAN Controller V3 con Custodia

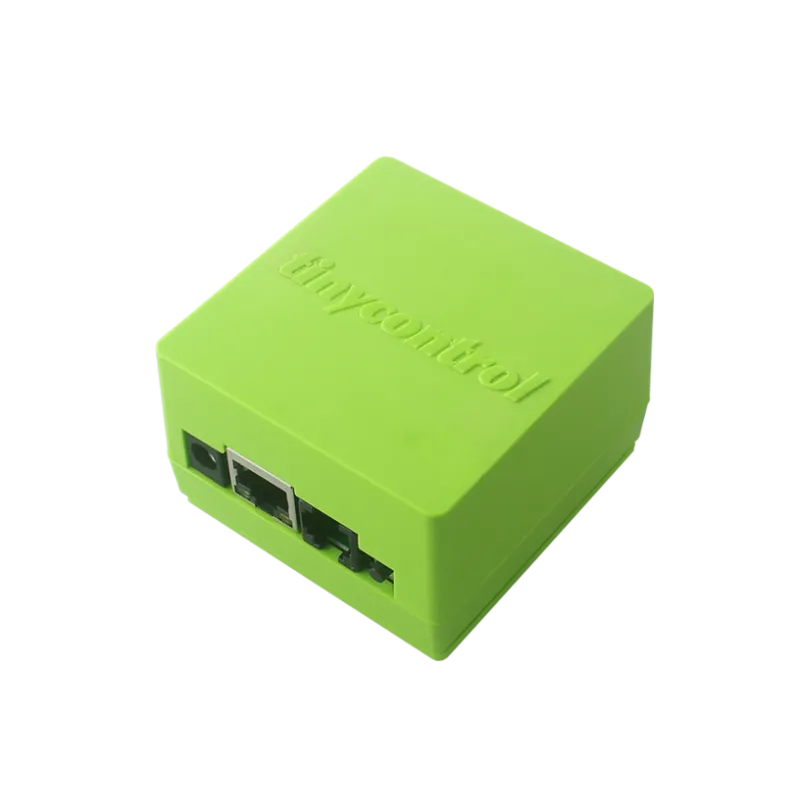

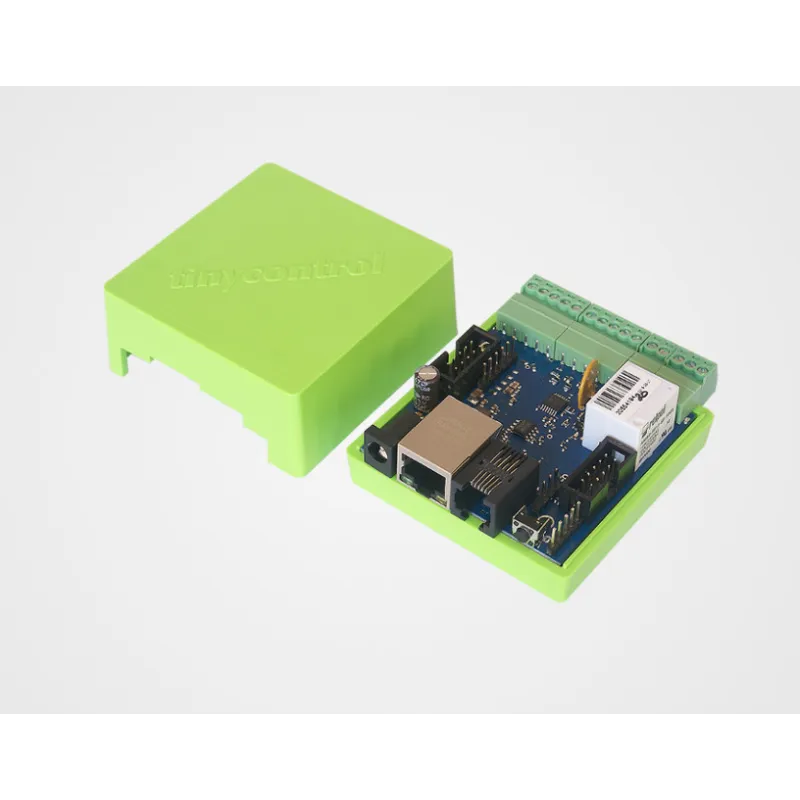

Tinycontrol LAN Controller V3 in custodia

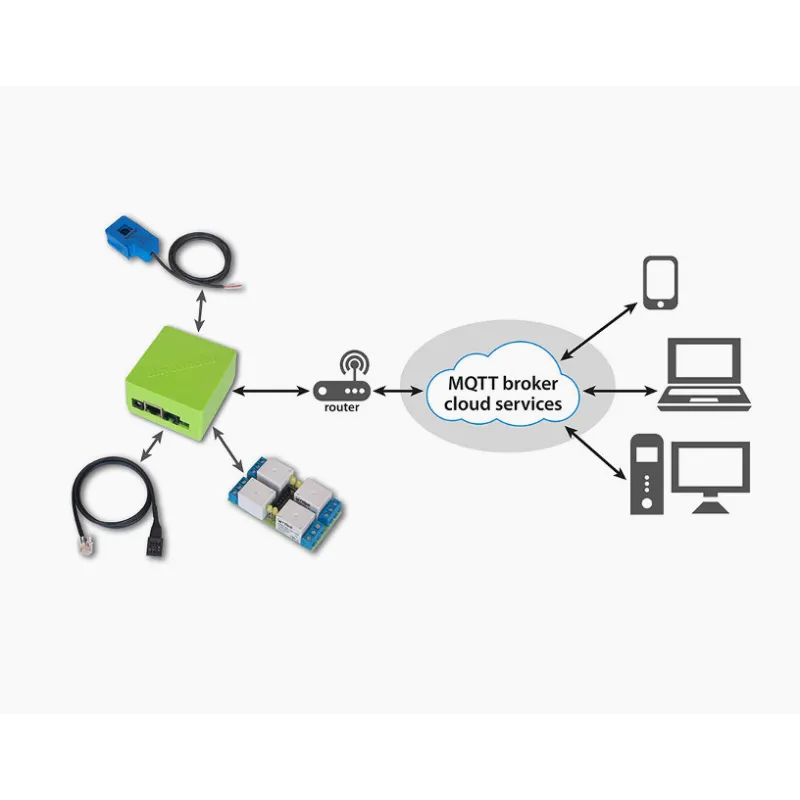

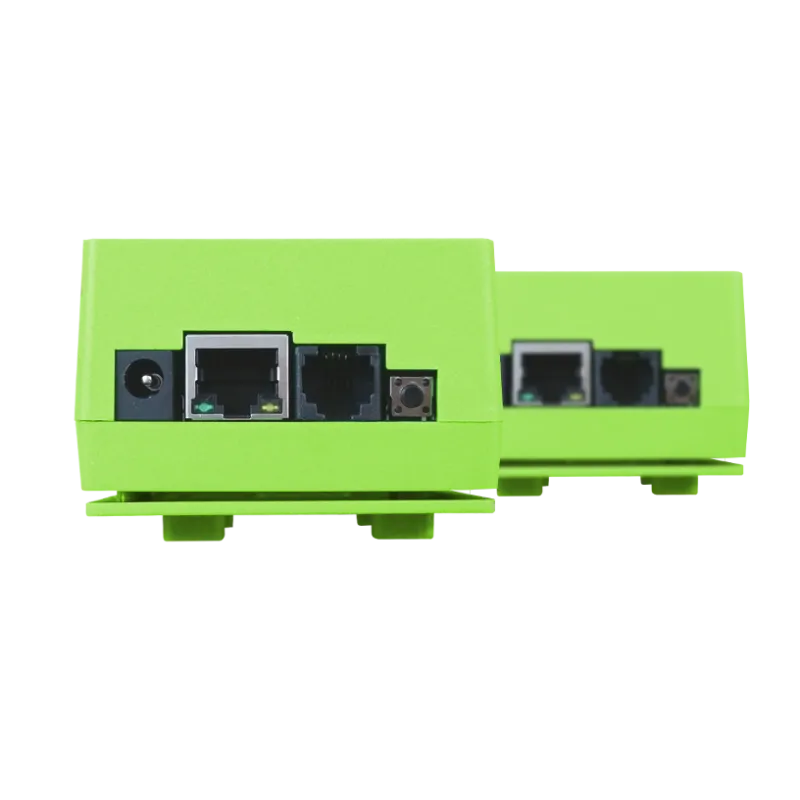

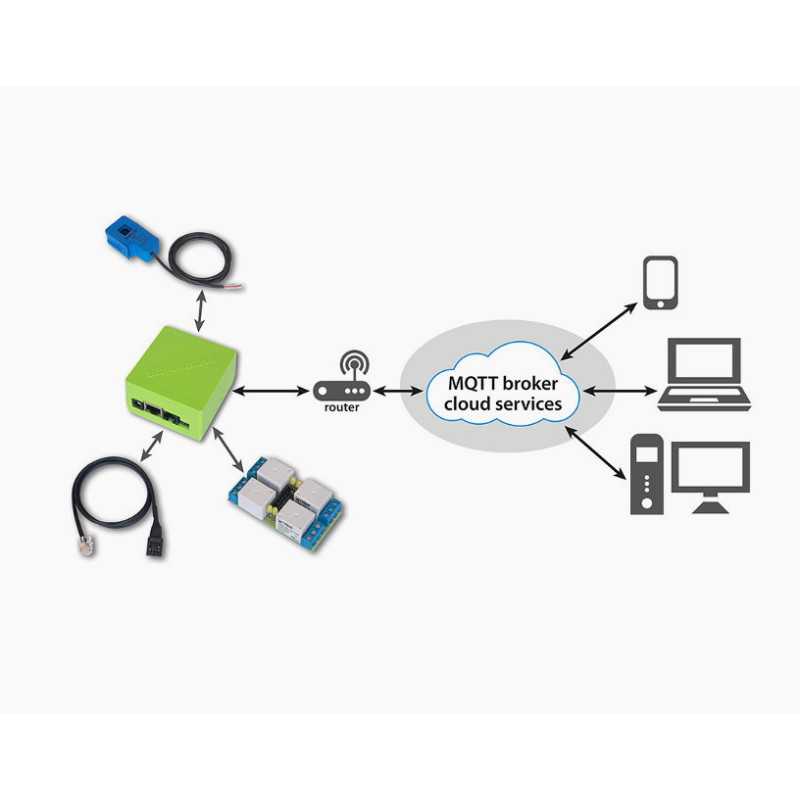

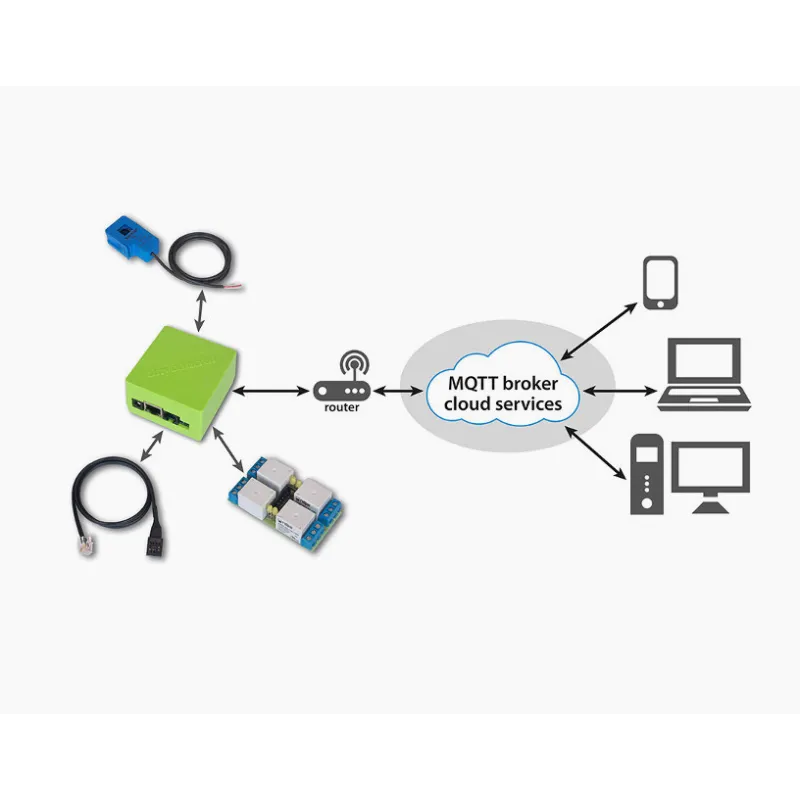

Il controllerTinycontrol LAN v3 è utilizzato per leggere i valori misurati dai sensori collegati al dispositivo e per controllare altri dispositivi elettronici tramite uscite digitali e analogiche. La porta Ethernet permette la connessione a una rete locale e il funzionamento remoto. Un'applicazione dedicata per smartphone o interfaccia web permette di configurare il programma di funzionamento e lo scenario degli eventi.

Caratteristiche principali

• 4 ingressi analogici con guadagno commutabile (misurazione da 1mV a 33V) - per la misurazione di tensione, corrente continua, corrente alternata (sensori aggiuntivi), sensori di pressione di funzionamento, termocoppie, sensori di distanza, fotoresistori per la misurazione della luce e molti altri.
• 2 ingressi analogici per la misurazione della tensione fino a 3,3V - per la misurazione di tensioni e correnti DC e AC (tramite sensori aggiuntivi) e trasmettitore 4-20mA.
• Ingresso digitale in standard 1-Wire - misurazione fino a 8 sonde di temperatura DS18B20 e lettura iButton.
• Ingresso digitale in standard I2C (insieme a 1-Wire su connettore RJ12) - per collegare vari dispositivi, ad esempio il sensore di temperatura e umidità AM2320 o BME280, display OLED con display di testo configurabile, orologio RTC e molti altri.
• Bus seriale (UART) - attualmente supporta il sensore di CO2, il sensore PM10/PM2.5, il modulo GSM e l'inverter PV Duraluxe.
• 4 ingressi logici - come sensore di stato per il monitoraggio dell'apertura, rilevatori di movimento a infrarossi, per un pulsante per la commutazione manuale con opzione di modalità bistabile, come contatore di impulsi dal contatore di energia.
• 1 relè (NO, C, NC).
• 1 uscita a transistor - tensione di alimentazione in uscita, per controllare carichi con consumo di corrente fino a 1A.
• 4 uscite per relè di commutazione, transistor in standard OC.
• 4 uscite PWM da 50Hz a 100kHz.
• Misurazione della tensione di alimentazione e della temperatura sulla scheda.
