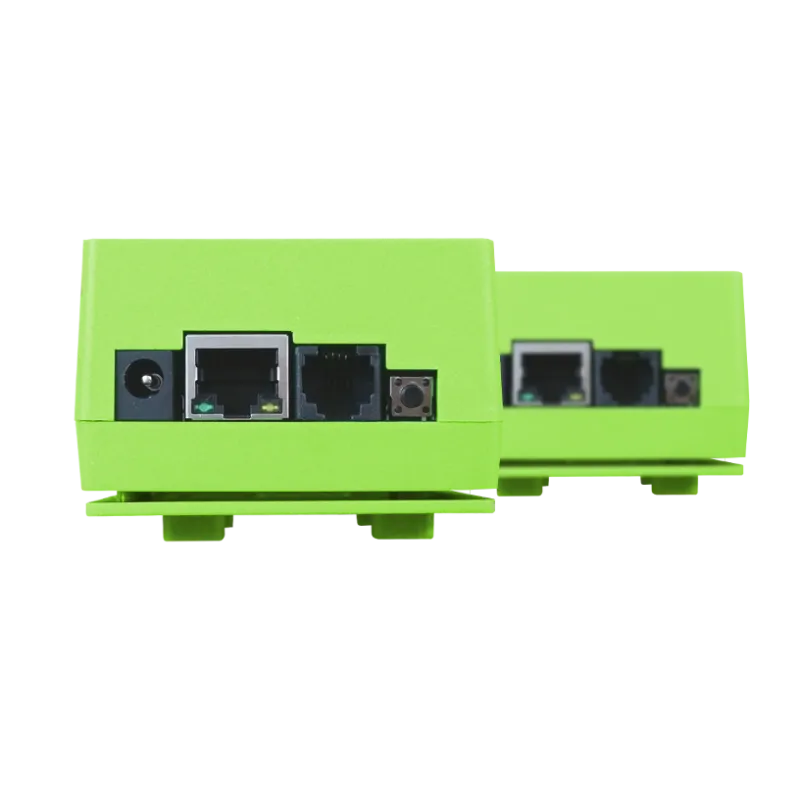

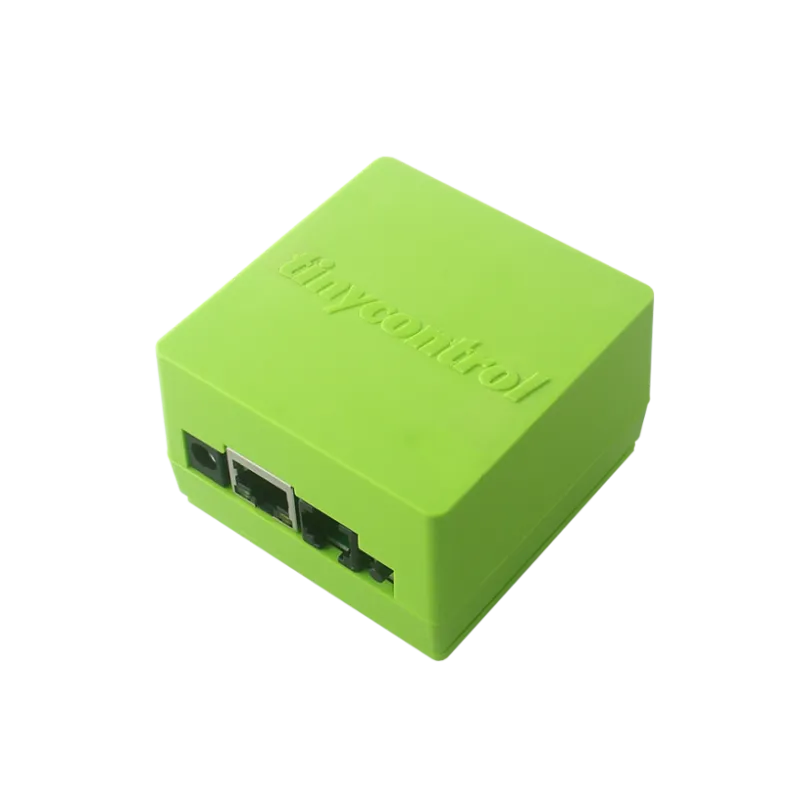

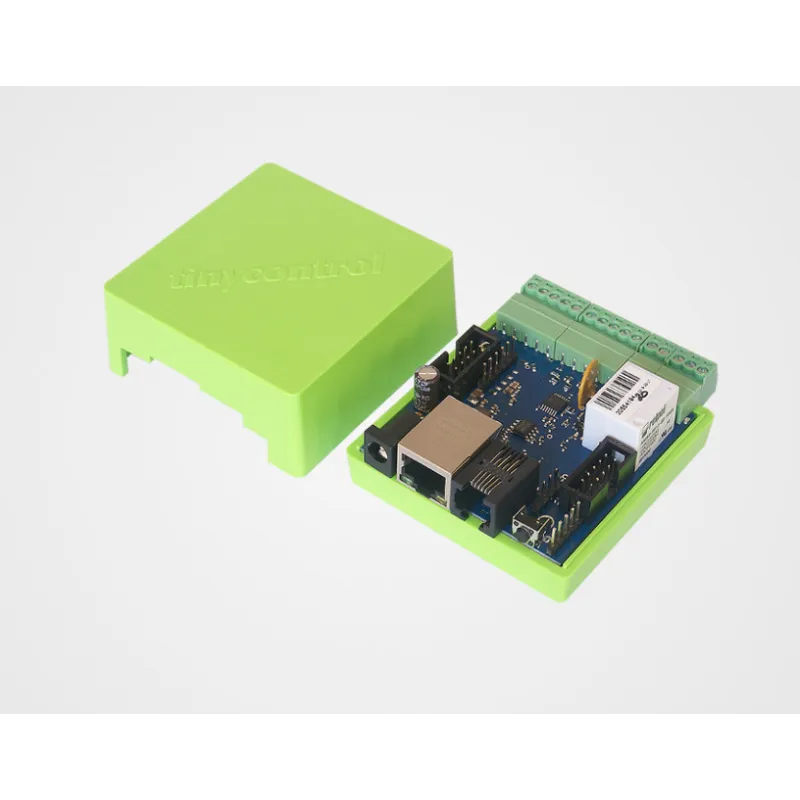

Tinycontrol LAN kontroler V3 w obudowie

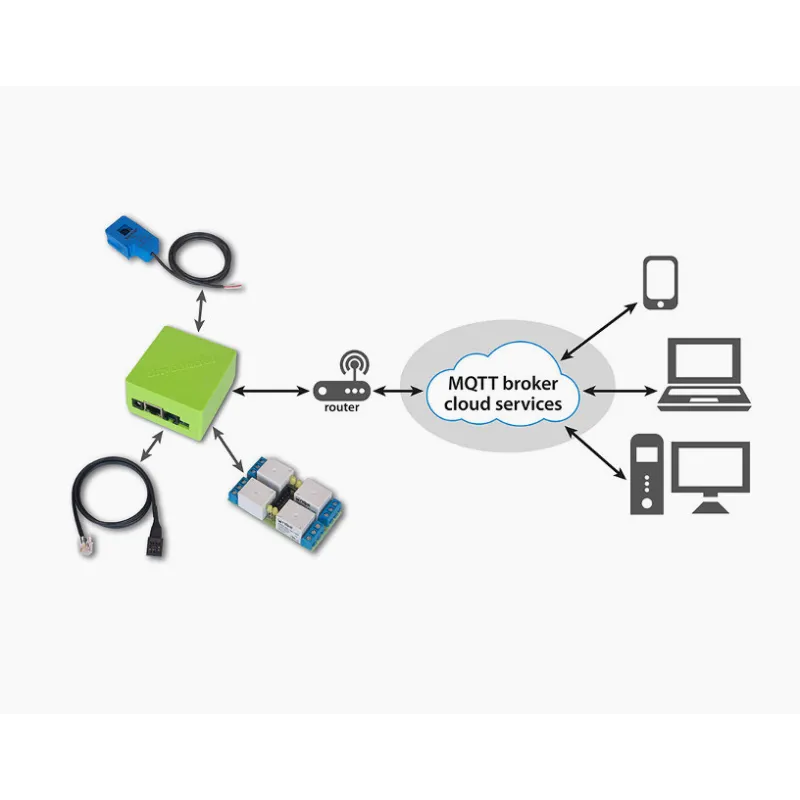

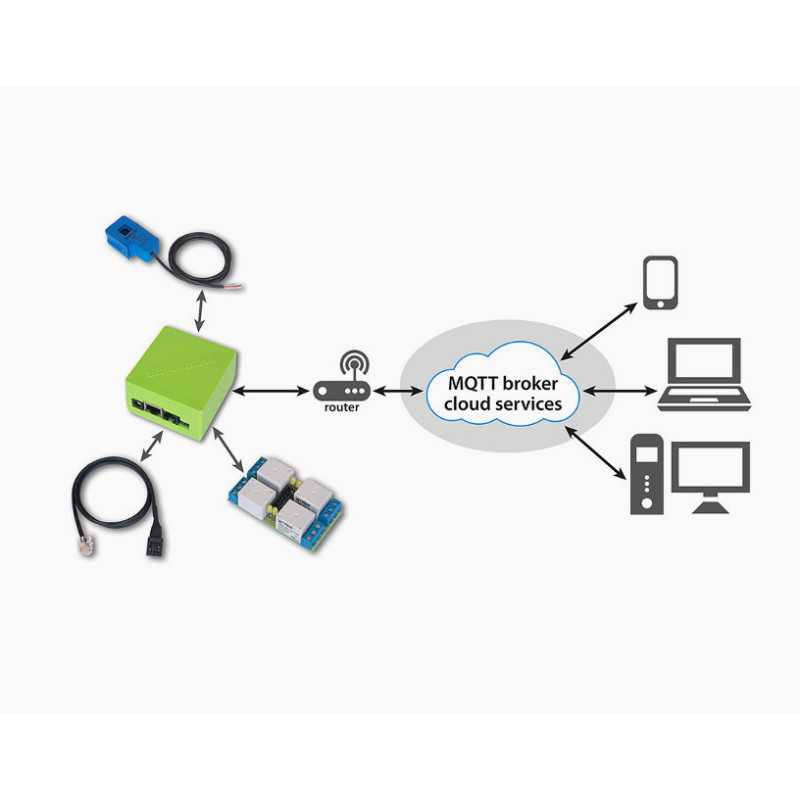

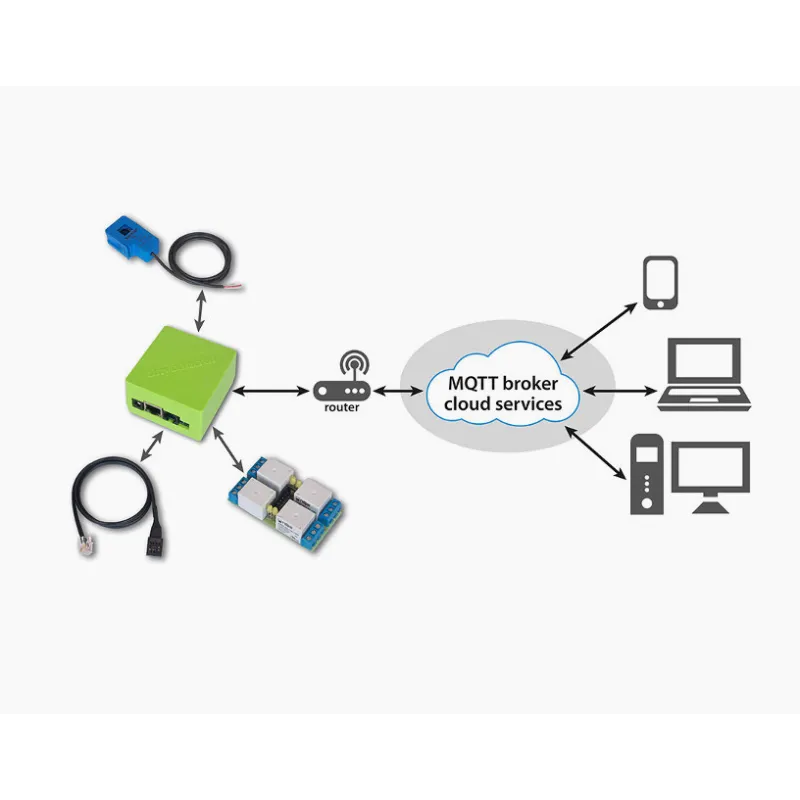

Tinycontrol LAN v3 kontroler służy do odczytu wartości pomiarowych z czujników podłączonych do urządzenia, a także do sterowania innymi urządzeniami elektronicznymi poprzez wyjścia cyfrowe i analogowe. Port Ethernet umożliwia podłączenie do sieci lokalnej i pracę zdalną. Dedykowana aplikacja na smartfona lub interfejs webowy pozwalają skonfigurować harmonogram działania i scenariusz zdarzeń.

Kluczowe cechy

• 4 wejścia analogowe z przełączanym wzmocnieniem (pomiar od 1mV do 33V) - do pomiaru napięć, prądu stałego, prądu zmiennego (dodatkowe czujniki), czujników ciśnienia roboczego, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
• 2 wejścia analogowe do pomiaru napięcia do 3,3V - do pomiaru napięć i prądów DC i AC (przez dodatkowe czujniki) oraz przetwornik 4-20mA.
• Wejście cyfrowe w standardzie 1-Wire - pomiar do 8 sond temperatury DS18B20 oraz odczyt klawiszy iButton.
• Wejście cyfrowe w standardzie I2C (razem z 1-Wire na złączu RJ12) - do podłączenia różnych urządzeń, np. czujnika temperatury i wilgotności AM2320 lub BME280, wyświetlacza OLED z możliwością konfiguracji wyświetlanego tekstu, zegara RTC i wielu innych.
• Magistrala szeregowa (UART) - obecnie obsługuje czujnik CO2, czujnik cząstek stałych PM10/PM2,5, moduł GSM oraz inwerter PV Duraluxe.
• 4 wejścia logiczne - jako czujnik stanu do monitorowania otwarcia, czujniki ruchu na podczerwień, dla przycisku do ręcznego przełączania z opcją trybu bistabilnego, jako licznik impulsów z licznika energii.
• 1 przekaźnik (NO, C, NC).
• 1 wyjście tranzystorowe - napięcie zasilania na wyjściu, do sterowania obciążeniami o poborze prądu do 1A.
• 4 wyjścia do załączania przekaźników, tranzystorów w standardzie OC.
• 4 wyjścia PWM 50Hz do 100kHz.
• Pomiar napięcia zasilania i temperatury na płytce.
