Tinycontrol moduł | MQ-4 | czujnik metanu

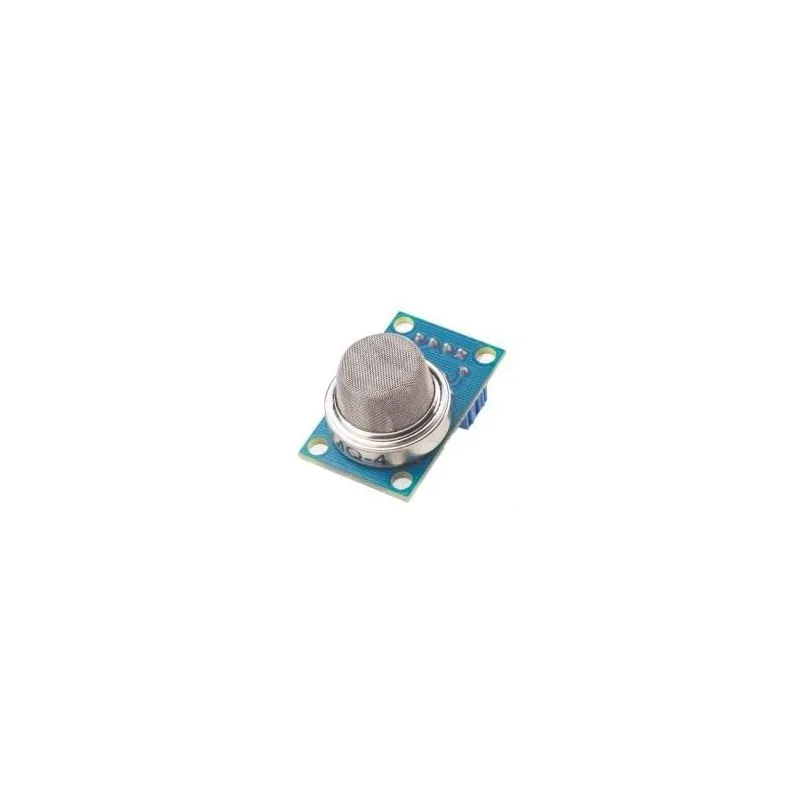

Czujnik metanu Tinycontrol MQ-4

Użycie czujnika Tinycontrol MQ-4 i wykrycie gazu jest dość proste. Można do tego celu wykorzystać albo pin cyfrowy albo pin analogowy. Wystarczy zasilić moduł napięciem 5V i powinieneś zauważyć, że dioda LED zasilania na module będzie się świecić, a gdy gaz nie zostanie wykryty, dioda wyjściowa pozostanie wyłączona, co oznacza, że na wyjściu cyfrowym będzie 0V.

Możesz również użyć pinu analogowego do wykrywania gazu. Odczytaj wartości analogowe (0-5V) za pomocą mikrokontrolera, wartość ta będzie wprost proporcjonalna do stężenia gazu, który wykrywa czujnik. Możesz poeksperymentować z tymi wartościami i sprawdzić jak czujnik reaguje na różne stężenia gazu i odpowiednio opracować swój program.
