Tinycontrol SCT-013 20A | Czujnik natężenia prądu | 20A

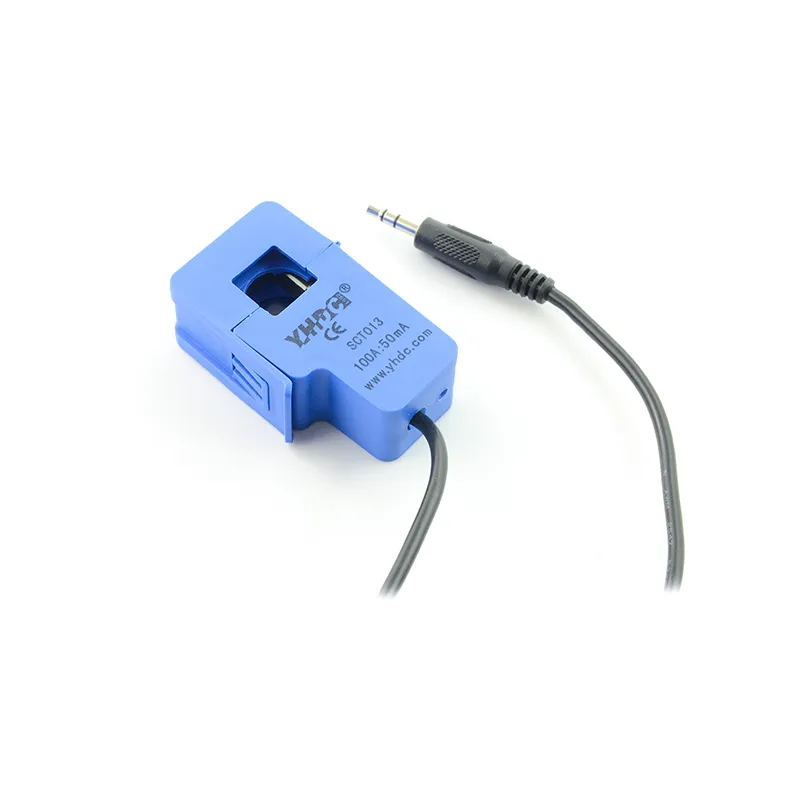

Czujnik prądu SCT-013 20A marki Tinycontrol

Czujnik SCT-013 20A jest przeznaczony do pomiaru prądu płynącego w przewodzie bez konieczności podłączania układu pomiarowego w obwód mierzony. Obejmę pomiarową zakłada się na pojedynczy przewód, a nie na parę przewodów. Na wyjściu sensora podawane jest napięcie zmienne, proporcjonalne do mierzonego prądu. Urządzenie można stosować do pomiaru prądu zmiennego poprzez wejścia analogowe INPA1-4 w LAN kontrolerze V3.

Sensor jest wyposażony w trzy wyjścia: Vcc – zasilanie, GND – masa i Vo – napięcie wyjściowe, które można podłączyć do wejścia INP1 w LAN kontrolerze. Przedział napięcia zasilania wynosi od 4.5 V do 5.5 V, jednak czujnik można zasilić z LAN kontrolera napięciem 3.6 V, mając jednak na uwadze mniej liniową charakterystykę i niższe napięcia wyjściowe.
