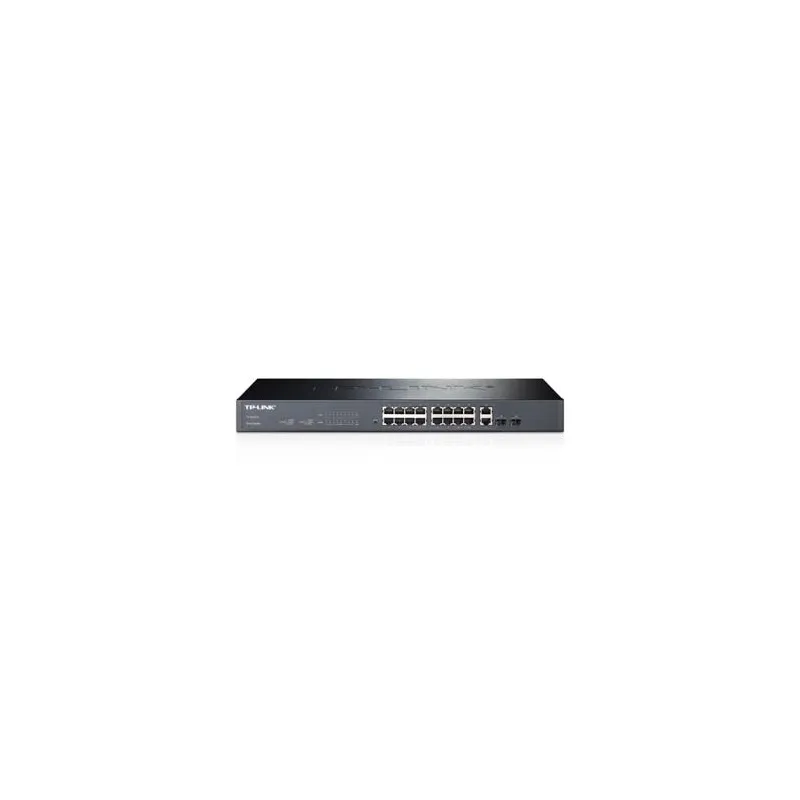

TP-Link TL-SL2218 | Switch | 16x RJ45 100Mb/s, 2x RJ45 1000Mb/s, 2x SFP, Rack, Zarządzalny

Wirtualna sieć lokalna (VLAN) to topologia sieci skonfigurowana zgodnie ze schematem logicznym, a nie fizycznym. Hosty w tej samej sieci VLAN komunikują się ze sobą tak, jakby znajdowały się w sieci LAN. Jednak hosty w różnych sieciach VLAN nie mogą komunikować się bezpośrednio ze sobą.

Teraz nauczmy się, jak skonfigurować tag VLAN na przełącznikach inteligentnych na następującym przykładzie:

Do niniejszego przykładu wykorzystano 16 portowe urządzenie TL-SG2216WEB. Przełącznik A należy podłączyć kablem sieciowym do portu 1 przełącznika B. Aby uzyskać dostęp do Internetu podłącz kablem sieciowym przełącznik A (16 port) do urządzenia TL-R480T. Komputery działu finansowego podłącz do portów 2-8 przełącznika A i do portów 2-8 przełącznika B. Komputery wykorzystywane w dziale handlowym podłącz do portów 9-14 przełącznika A i 9-14 przełącznika B. Ma to na celu: 1 Umożliwienie komunikacji między komputerami działu finansowego. 2 Umożliwienie komunikacji między komputerami działu handlowego. 3 Umożliwienie komunikacji między komputerami działu finansowego; zablokowanie połączenia między komputerami działu handlowego. 4 Zapewnienie dostępu do Internetu poprzez router TL-R480T+ komputerom z działu finansowego i handlowego. Konfiguracja parametrów sieci VLAN: W tym celu należy skonfigurować 3 sieci VLAN: VLAN2,VLAN3,VLAN4. Aby zrealizować pkt. nr 1, należy utworzyć sieć VLAN2 (identyfikator sieci = 2): Przełącznik A: Port:port1-8,16. Wysyłana ramka na porcie 1 ma oznaczenie Add Tag, pozostałe: Drop Tag. Domyślne identyfikatory VID: 2. Domyślne identyfikatory PVID potów 2-8: 2. Przełącznik B: Port :port1-8 Wysyłana ramka na porcie 1 ma oznaczenie Add Tag, pozostałe: Drop Tag. Domyślne identyfikatory VID: 2. Domyślne identyfikatory PVID potów 2-8: 2. Aby zrealizować pkt. nr 2, należy utworzyć sieć VLAN3 (identyfikator sieci = 3): Przełącznik A: Port:port1,9-14,16 Wysyłana ramka na porcie 1 ma oznaczenie Add Tag, pozostałe: Drop Tag. Domyślne identyfikatory VID: 3. Domyślne identyfikatory PVID potów 9-14: 3. Przełącznik B: Port :port1,9-14. Wysyłana ramka na porcie 1 ma oznaczenie Add Tag, pozostałe: Drop Tag. Domyślne identyfikatory VID: 3. Domyślne identyfikatory PVID potów 9-14: 3. Dzięki utworzeniu sieci VLAN2 i VLAN3 został zrealizowany także pkt. 3. Aby zrealizować pkt. nr 4, należy utworzyć sieć VLAN4 (identyfikator sieci = 4). Identyfikator portu 16: 4. Przełącznik A: Port:port1-14,16. Wysyłana ramka na porcie 1 ma oznaczenie Add Tag, pozostałe: Drop Tag. Domyślne identyfikatory VID: 4. Przełącznik B: Port:port1-14. Wysyłana ramka na porcie 1 ma oznaczenie Add Tag, pozostałe: Drop Tag. Domyślne identyfikatory VID: 4. Poniżej opisano konfigurację przełącznika A: Część I: Ustawienia trybu pracy portu VLAN: Wybierz opcję VLAN Setting->VLAN Mode i zaznacz opcję Tag VLAN(802.1Q Tag VLAN).
