Os avançados sistemas de alarme atuais com conectividade de rede podem gerar altos custos de compra, instalação e configuração, bem como de manutenção adicional. Quando há a necessidade de expandi-los, surgem despesas adicionais. No entanto, aqueles com conhecimentos técnicos básicos têm a capacidade de configurar um pequeno detector como parte de um sistema de alarme básico existente ou novinho em folha . . Tais propostas que permitirão uma funcionalidade simples não precisam ser caras ou complicadas. Você pode apostar em soluções baratas e comprovadas. Estes incluem Controlador LAN Tinycontrol V2.5o que permite criar uma instalação de alarme já para cerca de 200 PLN.

Um microcomputador com interfaces e capacidades bem definidas com suporte LAN permite uma utilização extensiva. Controlador LAN Tinycontrol É precisamente um dispositivo deste tipo, que foi equipado com a possibilidade de manipulação:

- Entradas analógicas,

- Entradas digitais,

- Relé embutido,

- Relés adicionais graças às placas de expansão,

- Conectores de saídas digitais

Ele é projetado principalmente para suportar vários tipos de sensores, tais como temperatura, umidade, gás ou movimento. O fabricante do TinyControl fornece uma série de propostas, assim como instruções detalhadas para o uso dos dispositivos. O controlador LAN é útil em sistemas de automação industrial e doméstica, assim como para ligar, desligar ou reiniciar remotamente dispositivos conectados.

Ocusto de aquisição do controlador LAN versão 2.5 é normalmente inferior a PLN 200, e com adições simples pode ser a base para um sistema de alarme. No nosso exemplo será uma instalação que monitoriza a abertura de portas, por exemplo, para um armário de TI ou para a entrada de um edifício. Em caso de abertura tem de enviar notificação por e-mail ou mensagem SNMP Trap para outros sistemas como Check_MK, Zabbix. Além disso, também está equipado com alarme sonoro.

Para completar a instalação você vai precisar:

Controlador LAN Tinycontrol V2.5,

Fonte de alimentação: fonte de alimentação DC ou fonte de alimentação PoE passiva,

Interruptor Reed ou interruptor de contacto

Buzzer ou sirene com gerador de 4,5 a 5 V.

Componentes de instalação - cabos.

Para tirar partido de todas as funcionalidades do controlador, recomenda-se a actualização do seu software

. A mudança da versão de HOME para ISP permite usar a função de watchdog. A configuração do dispositivo não requer conhecimentos avançados de programação.

Os controladores disponíveis comercialmente geralmente têm a versão base do software instalada. A instalação do firmware ISP lc25_v2_01 irá permitir a função watchdog acima mencionada. É uma chance de monitorar outros dispositivos de rede. A actualização do dispositivo não é difícil, requer um computador e acesso à Internet. Existem várias possibilidades, descritas pelo fabricante em manual do utilizador

Para Windows o usuário deve baixar o LKTools for Windows do site do fabricante: AQUI. Além disso, você também precisa baixar os binários do firmware, também do site do Tinycontrol.

Desembalar a aplicação LKTools e executá-la - LKTools.exe. O controlador LAN deve ser alimentado e conectado à placa de rede do computador via Ethernet. O dispositivo tem o IP padrão 192.168.1.100, portanto a comunicação com ele será possível se for atribuído ao computador um endereço da mesma rede 192.168.1.x/24.

Para flashear o firmware você precisa fazer o seguinte:

Localizar e selecionar o controlador LAN conectado - Botão Find LKs.

Abra a funcionalidade intermitente de um determinado dispositivo com o botão Mostrar seleccionado em Pisca-pisca.

No separador, indique o caminho para o ficheiro de firmware descarregado lc25_v2_01.bin ou posterior - Seleccione o ficheiro local.

Inicie o processo de carregamento usando o botão de firmware Flash.

Vale a pena assegurar uma fonte de energia estável e a conexão de dispositivos

para que o processo de carregamento não seja interrompido. A janela do aplicativo exibirá informações sobre o tamanho do software carregado, número de pacotes e o progresso do processo. Após a conclusão do processo, você pode prosseguir para a configuração.

Para configurar o Tinycontrol LAN Controller V2.5 é necessário que você conecte o dispositivo à rede na qual o seu computador está localizado. Você deve entrar no controlador de acordo com as instruções fornecidas com o hardware. Você pode alterar os dados de acesso posteriormente.

Os vários passos para configurar o Controlador LAN v2.5 são:

PAINEL DE CONTROLE:

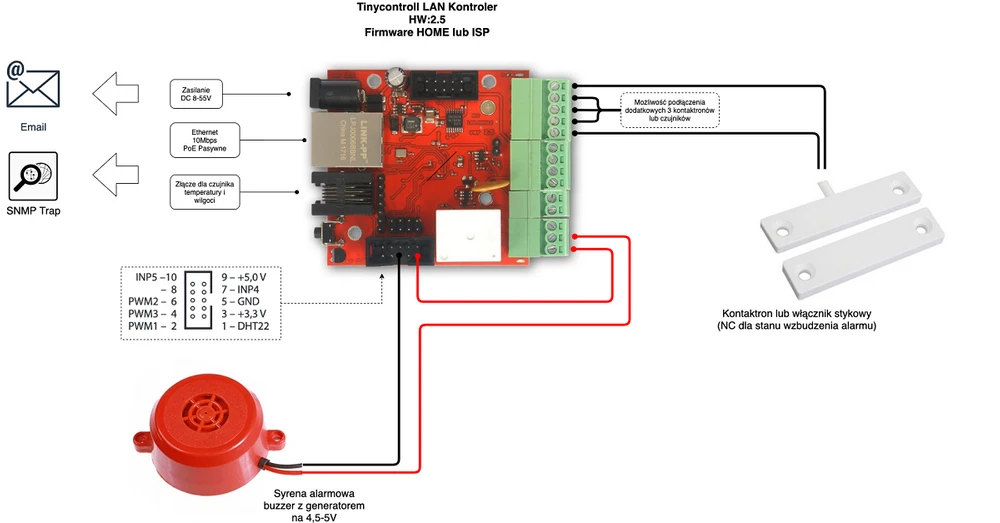

o primeiro passo será dar ao sensor um nome que permita a sua fácil identificação. No PAINEL DE CONTROLE - ESTADO DIGITAL DE ENTRADAS para a entrada INP1D, onde foi conectado de acordo com o diagrama , digite o nome, por exemplo, DOOR

Depois vá para a configuração de eventos - EVENTS CONFIG

CONFIGURAÇÃO DE EVENTOS:

Na lista, encontre a entrada INP1D (DOOR) e verifique se ela deve ativar o primeiro relé (OUT1 - ao qual o alarme deve ser conectado).

Além disso, para notificação por e-mail marque a caixa de seleção e digite o texto, por exemplo, "porta aberta".

Para comunicação com o sistema de monitorização de rede é verificada a opção SNMP Trap

Após programar os eventos é necessário salvá-losclicando em Save Config

na parte inferior

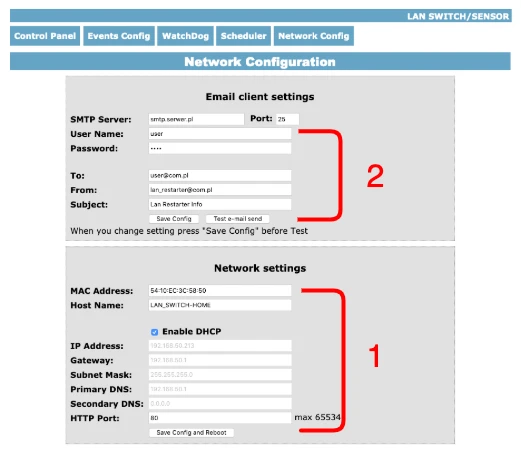

CONFIGURAÇÃO DA REDE

No painel de configuração de rede você deve alterar as configurações de rede de acordo com a rede local na qual o controlador LAN deve operar. É possível definir DHCP e atribuir o próprio nome do host, bem como atribuir manualmente todos os endereços IP, gateway, máscara de sub-rede, DNS ou número de porta HTTP. Após alterar as definições, o utilizador tem de as guardar reiniciando o dispositivo através do botão Save Config and Reboot (Guardar configuração e reiniciar).

Para receber e-mails também é necessário configurar o cliente de e-mail, assim como especificar o endereço para o qual as mensagens devem ser enviadas. Uma vez que isso tenha sido feito e Salve Config salvo, um e-mail de teste pode ser enviado usando o botão disponível.

Também vale a pena definir parâmetros de acesso na seção Configurações de ACESSO - possibilidade de autenticação, login próprio e senha.

Na seção Configurações SNMP você configura os parâmetros SNMP/TRAP.

Controlador LAN Tinycontrol V2.5 tem uma vasta gama de capacidades, que estão disponíveis através de uma conveniente interface gráfica do utilizador em inglês que é bastante intuitiva de utilizar. Configuração simples, manuseio de eventos e criação de instalações não requerem habilidades avançadas graças a uma série de funções já implementadas. O baixo preço encoraja os utilizadores a tirar partido da funcionalidade do dispositivo. Vale a pena investir em um controlador LAN com a possibilidade de expansão modular e extensão gradual da gama de sensores suportados para criar o seu próprio sistema de automação doméstico ou empresarial personalizado.
