Eficiente ligação rádio para 60GHz para menos de 1000 PLN?

O dispositivo é equipado com um processador ARM Cortex A7 quad-core a 716MHz, 256MB de RAM e o mais recente chipset sem fio da Qualcomm Technologies QCA6335. O chipset da Qualcomm suporta, naturalmente, o 802.11ad... É ideal para manter conexões sem fio confiáveis e de longo alcance (até 1km) ao ar livre.

Aantena parabólica sem fios tem sido aclamada como uma solução inovadora, alcançando velocidades comparáveis às das ligações de fibra óptica, mas a distâncias de até 1500m - tudo isto por um preço muito baixo!

A nova solução da MikroTika permite criar uma conexão segura, criptografada (AES) na banda de 60GHz, o que principalmente torna a conexão muito estável, pois a banda de 60GHz não é tão lotada quanto a de 5GHz.

Como já mencionei, a Prato Wireless Wire Dish (RBLHGG-60ad) tem um processador muito poderoso, o que torna possível enviar até 1.8Gbps!!! E este é o resultado, que normalmente poderia ser alcançado através de cabo.

Portanto, é claro, decidimos verificar, porque o tema promete ser realmente muito interessante....

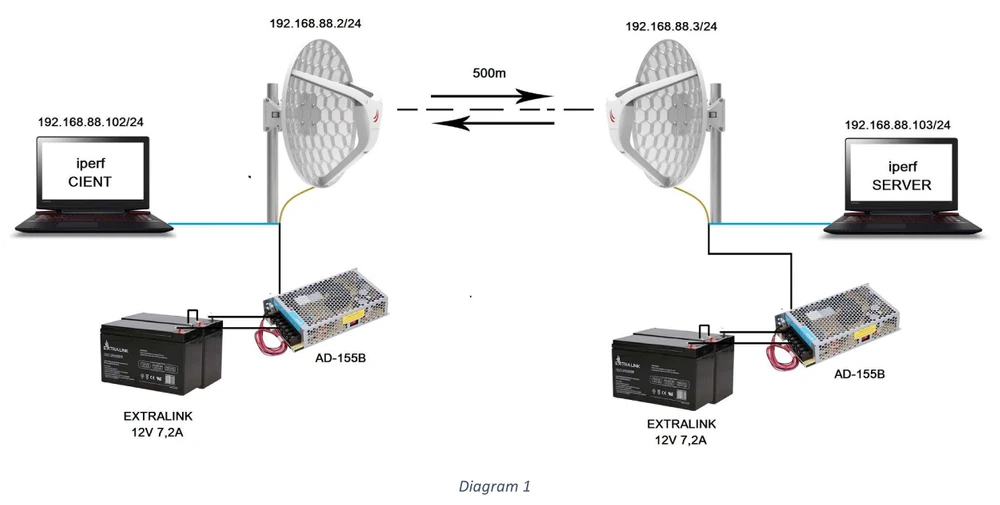

Para a realização dos testes construímos, como sempre, um pequeno banco de ensaios:

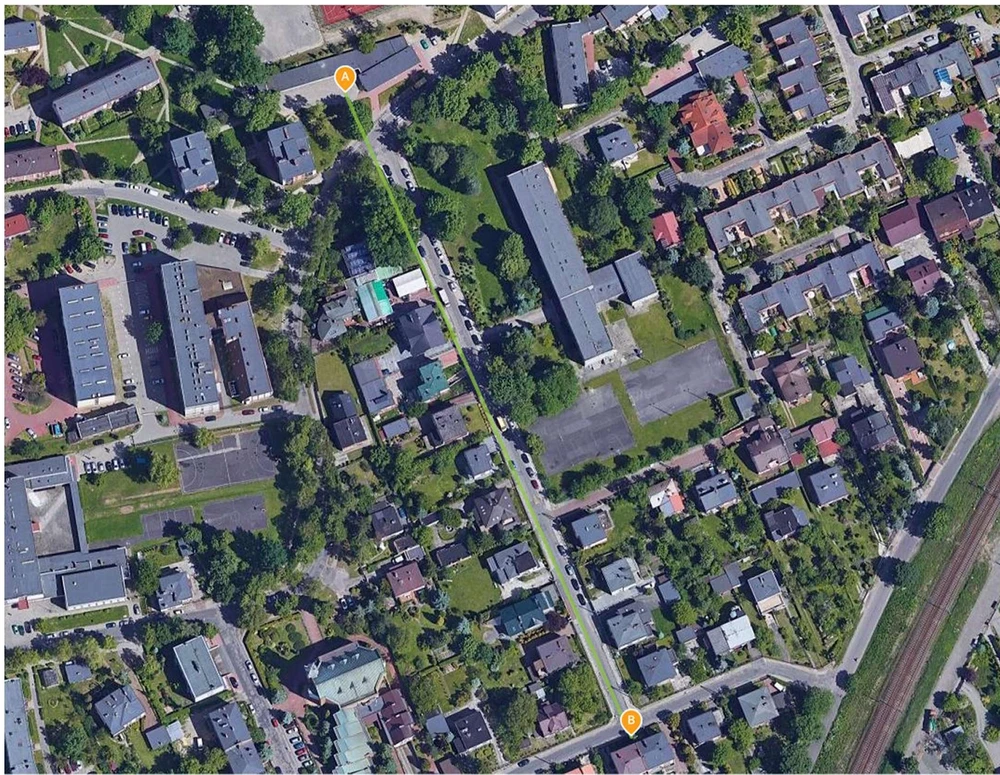

Como você pode ver, nós montamos um link de 500m - apenas para referência rápida - para ver se este desempenho é definitivamente alcançável. Os testes foram realizados no campo, por isso cada um dos dispositivos é alimentado a partir EXTRALINK 12V 7.2AH baterias ligados em série, porque os Mikrotiks requerem uma alimentação de 24V. Além disso, tudo foi ligado a Fonte de alimentação tampão AD-155B.

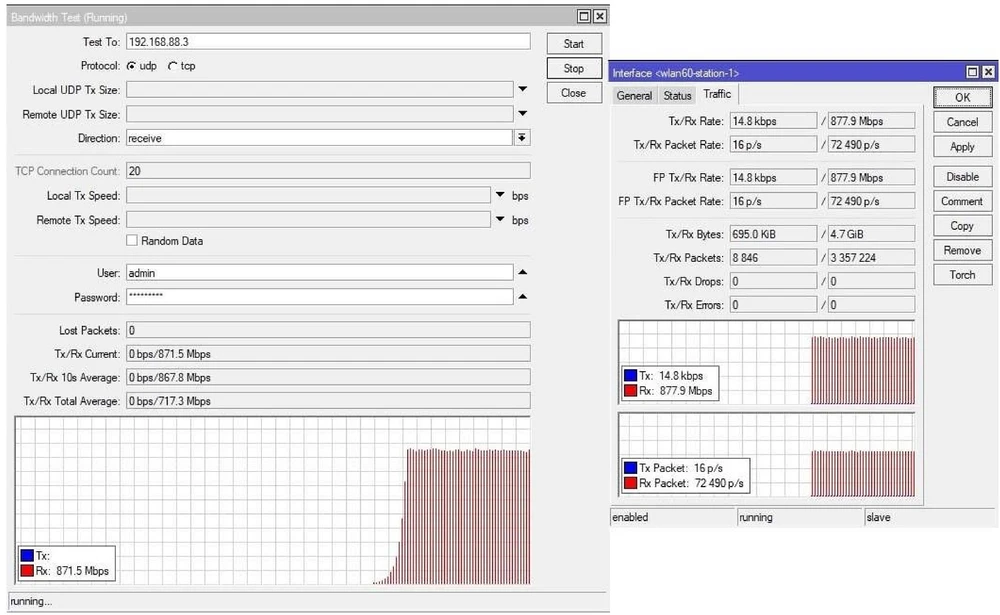

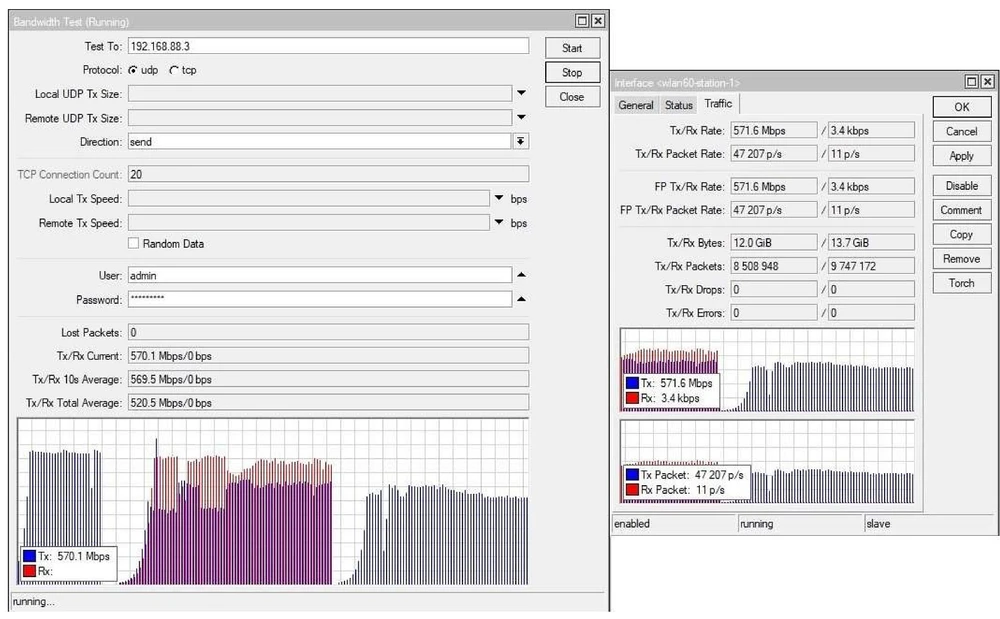

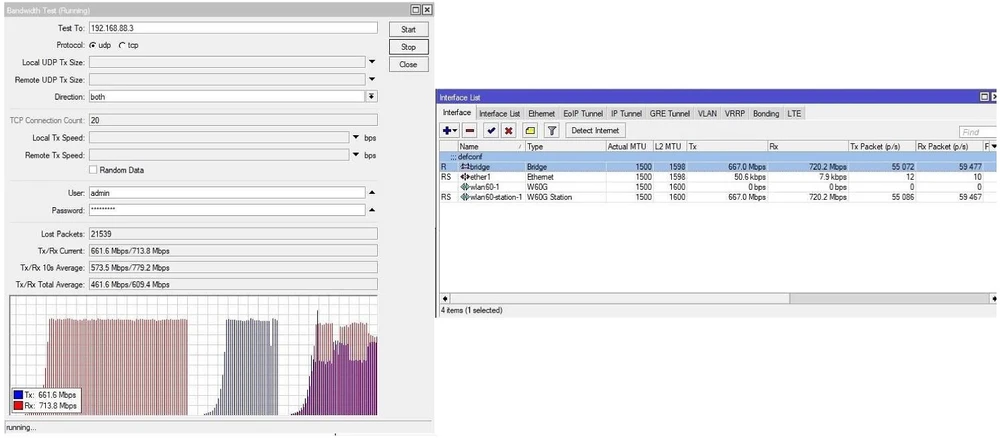

O mais importante é, naturalmente, o rendimento, que será verificado usando o mecanismo BTest incorporado no Mikrotik e a aplicação Jperf, que é uma sobreposição gráfica da grande ferramenta iperf.

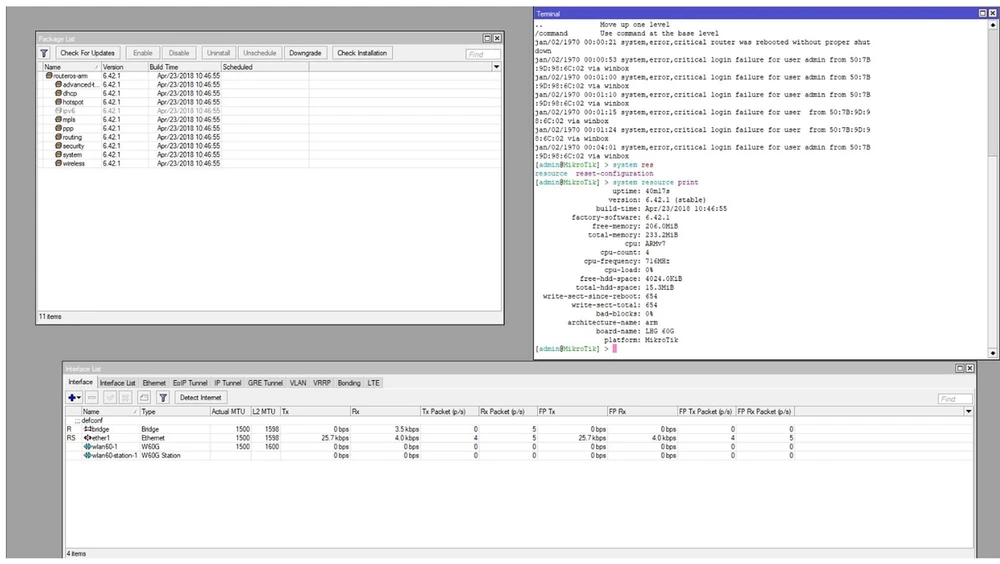

Vamos começar pelo fato de que por padrão seu dispositivo tem firmware 6.42.1 e você deve primeiro atualizá-lo para a versão mais recente, no nosso caso é a 6.42.6, claro, para a arquitetura ARM.

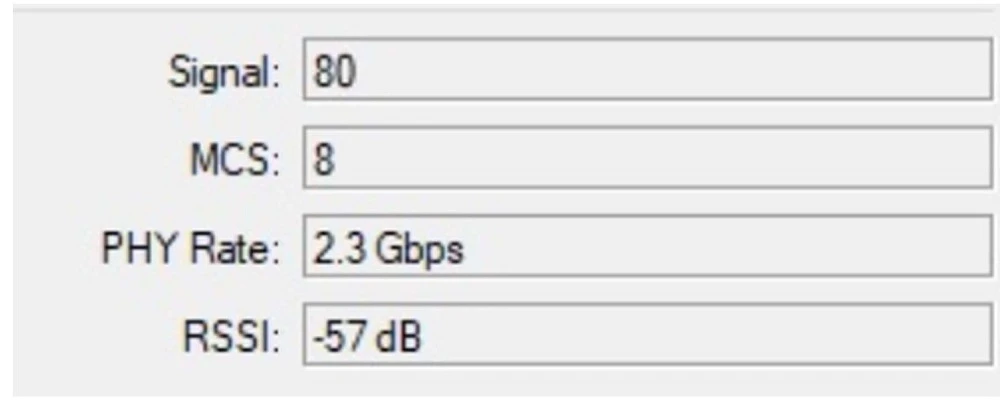

A alteração do firmware é necessária, porque o firmware padrão não nos dá acesso a algumas informações, como o valor RSSI.

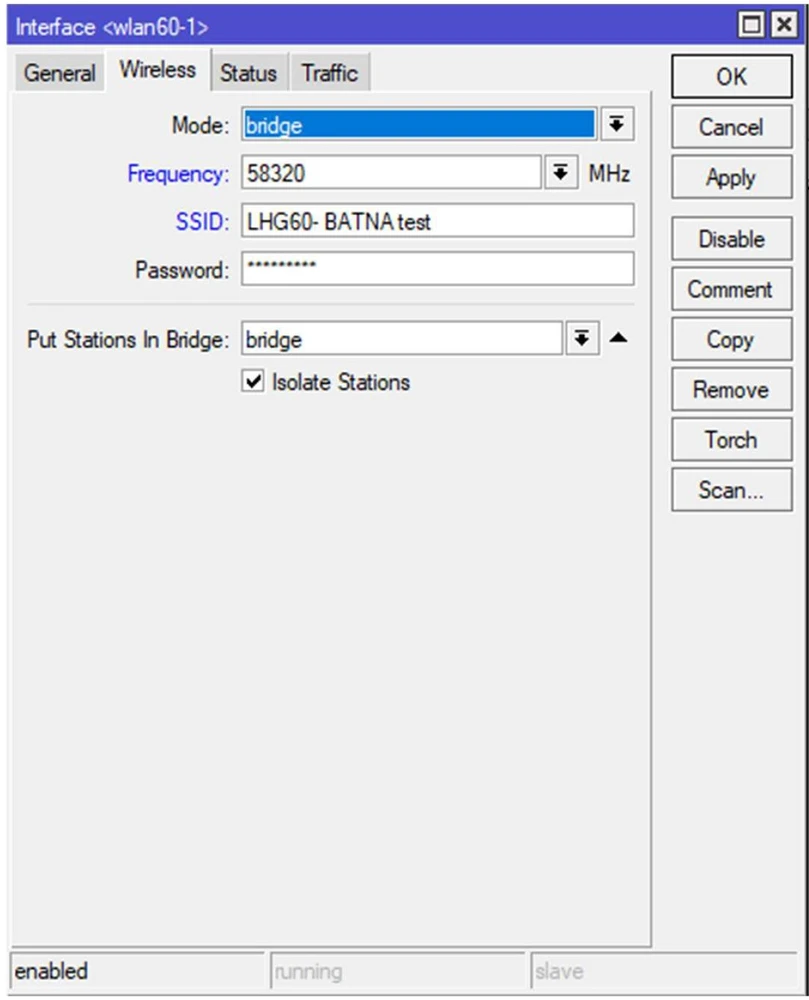

Uma vez carregado o novo software, podemos prosseguir para a configuração inicial:

• modo BRIDGE
• frequência 58320MHz
• testessid LHG60-BATNA

A configuração é muito simples e podemos preparar rapidamente os dispositivos para o trabalho. Quanto às frequências, na banda de 60GHz temos as seguintes opções: 58320; 60480; 62640 e 64800.

Vamos usar o canal 58320.

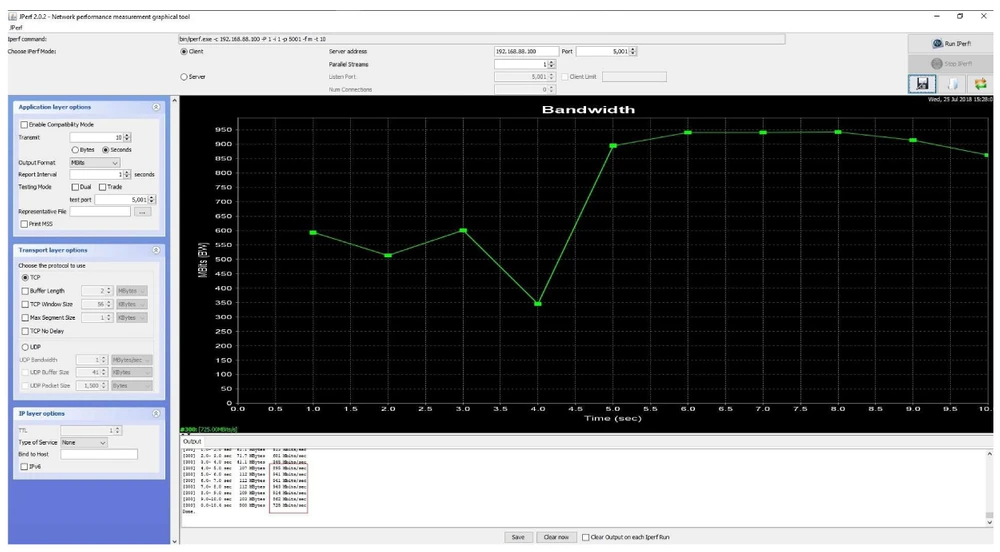

Os testes TCP foram realizados usando a ferramenta iperf, ou melhor, seu frontend gráfico baseado em Java chamado Jperf-2.0.2. Para os testes também usamos dois laptops equipados com porta Ethernet 1Gb e processadores Intel Core i5.

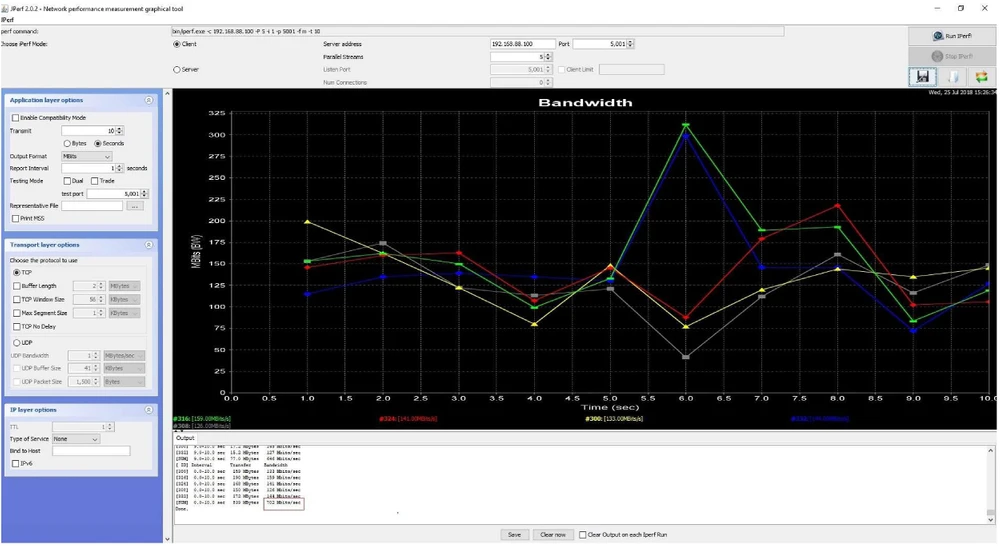

Testamos usando 1 riacho e 5 riachos, e abaixo estão os resultados que obtivemos:

Mikrotik LHG 60ghz trabalhar na banda de 60GHz é uma solução muito boa que, sem qualquer interferência, é capaz de fornecer uma taxa de transferência que atinge quase 1Gbps (uma via). Infelizmente, de momento só é possível em distâncias curtas (de preferência até 1km).

A potência e frequência utilizadas de 60GHz permite transmitir dados a partir de uma distância muito curta (inferior à óptima), que é principalmente afectada pelo fenómeno de atenuação no espaço livre. A atenuação para transmissão à distância de 1m e frequência de 60 GHz é de 68dB, e a 5 GHz este valor é quase 22dB mais alto.

Tal alta atenuação é, naturalmente, influenciada por vários objetos no caminho, incluindo o corpo humano. E o que se segue, também as precipitações atmosféricas têm grande influência na diminuição da qualidade de transmissão, especialmente em longas distâncias.

Generalizando o tema, penso que para cerca de 230USD obtemos uma ligação completa que garante um rendimento comparável ao disponível através da TV por cabo. A este preço é difícil encontrar dispositivos igualmente eficientes...

O teste completo pode ser encontrado no nosso canal YouTube ->
