Exemplo de solução EPON baseada em equipamento EXTRALINK

ARede Óptica Passiva (PON) é a tecnologia mais popular utilizada para construir redes de acesso eficientes e baratas. Tendo em conta o enorme desenvolvimento de serviços como o Triple Play (Internet, TV, telefone) e a maior procura de largura de banda, a tecnologia PON acaba por ser a melhor solução.

Construir redes no padrão PON (EPON/GPON) tem muitas vantagens, e talvez a maior vantagem esteja associada à palavra "passivo".

Praticamente toda a estrutura da rede é construída sobre elementos passivos, enquanto os dispositivos ativos aparecem apenas no ponto central da rede (OLT) e no cliente final (ont), e tudo o que está entre eles é apenas cabo de fibra óptica e outros elementos passivos como separadores.

Também é importante utilizar a tecnologia TDMA - ela permite um uso muito eficiente da largura de banda e alocação dinâmica de recursos com base nas necessidades atuais dos clientes em um determinado momento.
Em resumo, TDMA é uma técnica que utiliza um único canal físico que é dividido em faixas de tempo, que por sua vez são então atribuídas a usuários individuais.

As redes PON consistem em vários componentes básicos:

OLT - Terminal de Linha Óptica - hub, unidade central. Agrega e controla o tráfego e processa os pacotes.

ONT - Optical Network Terminal - o dispositivo destinado ao cliente final. A sua tarefa é transmitir dados, voz e vídeo.

ONU - Unidade de Rede Óptica - Este dispositivo foi concebido para um maior número de clientes. Pode conter mais interfaces ethernet ou gigabit, suportar POTS (telefonia analógica) e criar rede WiFi.

Splitter - Dispositivo óptico passivo que permite dividir o sinal do cabo de fibra óptica para cabos de fibra óptica sucessivos que chegam aos próximos divisores ou ONT ou ONU. As partições estão disponíveis de 1:2 a 1:128.

ODN - Optical Distribution Network - é uma rede de fibras ópticas que se estende entre OLT, Divisores...ONU e ONT. O mais importante é que esta rede deve ter garantido um orçamento de energia adequado, pois o seu alcance depende deste factor.

Para satisfazer os requisitos dos clientes, www.batna24.com ofereceu os dispositivos mais baratos e extremamente fiáveis, que lhe permitem construir uma rede EPON mostrada nos diagramas abaixo.

A função mais interessante com a qual os OLTs estão equipados é gerir toda a estrutura dos dispositivos através do EMS (Element Management System). EMS é uma plataforma integrada de gestão de dispositivos, projetada com base no protocolo SNMP padrão.

Com o EMS, os administradores podem gerenciar e configurar eficientemente os dispositivos de rede - por exemplo, eles podem adicionar ou remover rapidamente novas unidades ONT.

Fora isso, o EMS permite:

• detecção automática de ONT e OLT
• registo automático
• teste de conexão
• atribuição de endereços MAC
• teste de loopback e filtro
• controle de largura de banda
• controle de fluxo multicast

O EMS também suporta o TR-069 (WAN Management Protocol), que permite ao servidor ACS realizar a configuração remota automática e recolher os dados necessários para o diagnóstico da rede.

É claro que, além da configuração OLTaClaro que, para além da configuração, temos acesso à configuração detalhada das ONUs clientes, onde podemos configurar remotamente todas as funções mais importantes.

Por exemplo, podemos definir remotamente a taxa de porta de entrada para um grupo específico de pacotes: broadcast, multicast, unicast inundado, etc.

Você pode configurar remotamente uma VLAN, com base nos modos Transparente, Tag, Traduzir e Tronco correspondentes:

Não descreverei aqui as funções individuais do Extralink LUNA EPON 1GE, pois uma descrição detalhada do dispositivo junto com o teste pode ser encontrada em um artigo anterior - o Extralink LUNA EPON 1GE. https://www.batna24.com/pl/epon-1ge-extralink-luna

O router foi montado atrás do ONT TOTOLINK A3002RU (Diagrama1) e TOTOLINK N300RT (Scheme2) devido ao facto de querermos "puxar" uma vlan para IPTV e a outra para a Internet, e a A3002RU tem portas Gigabit e consegue lidar muito bem com estas funções, além de ser a única que obteve resultados tão bons nos testes do AC1200 - . https://www.batna24.com/pl/test-porownawczy-routerow-standard-ac1200 .

O TOTOLINK N300RT também suporta vlans e IPTV. Embora funcione na banda N300, mas nos testes realizados https://www.batna24.com/pl/test-tanich-routerow-w-standardzie-n-300mbps tem mostrado grandes capacidades.

Além disso, todos os produtos TOTOLINK têm uma garantia de 36 meses!

Ok, agora para a parte mais importante:

A premissa deste artigo era criar uma rede EPON confiável ao menor custo possível para construir a estrutura e conectar o cliente final.

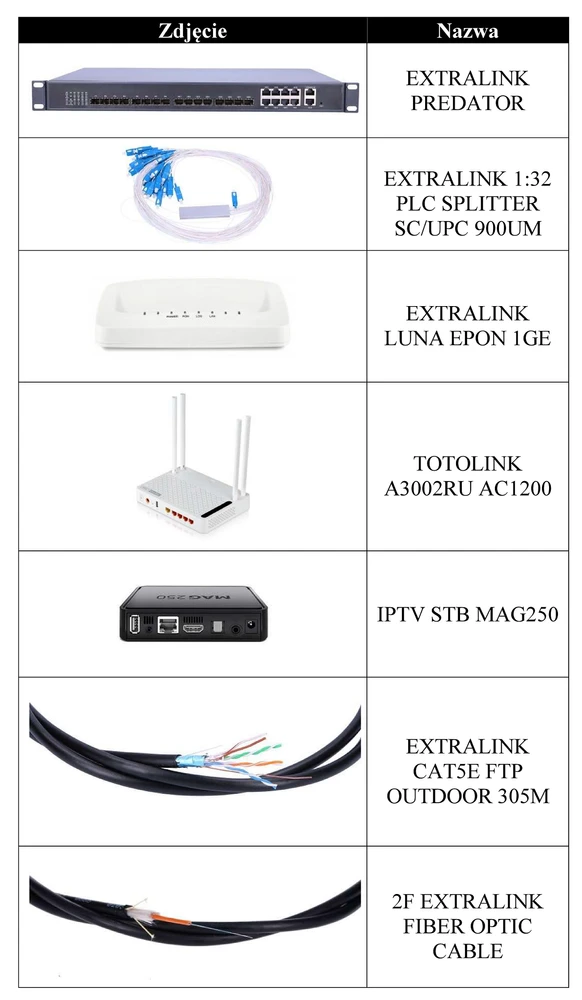

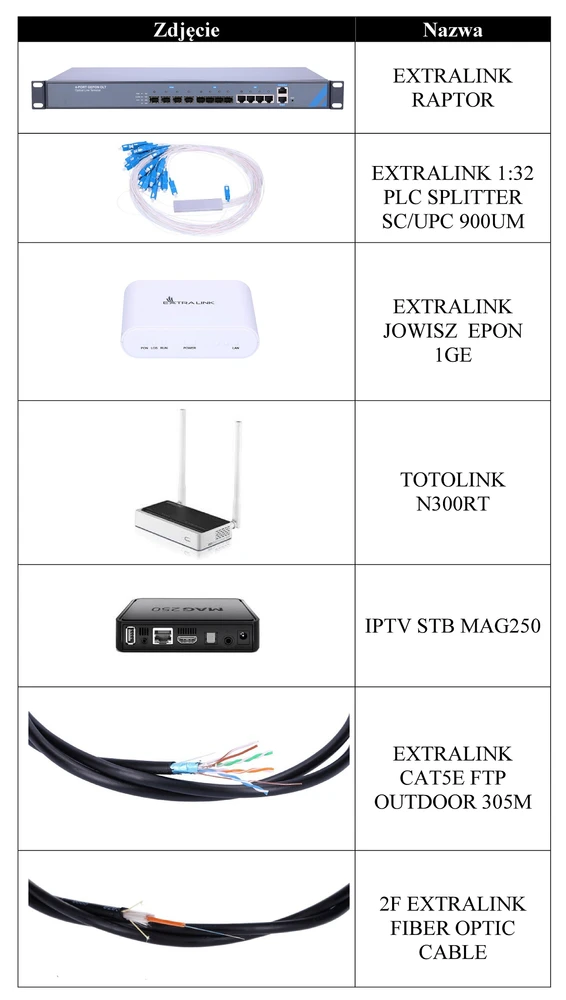

Por conseguinte, propomos os seguintes conjuntos aos nossos clientes:

Para confirmar que oferecemos a solução mais barata e ao mesmo tempo a mais eficiente disponível no mercado, sugerimos contactar os nossos vendedores que o ajudarão com as suas encomendas.

Você pode encontrar aqui -> https://www.batna24.com/pl/kontakt

Convidamo-lo também para o nosso Fórum na Internet, onde encontrará uma extensa secção Extralink e Soluções em fibra óptica.

https://www.forum.anteny24.pl/
