MikroTik hAP ac3 LTE6 - Teste de desempenho

Especificações do equipamento
RouterOS
Teste de desempenho MikroTik hAP ac3 LTE6
MikroTik hAP ac3 LTE6 resumo do teste

O equipamento de rede Mikrotik é amplamente conhecido nos círculos profissionais e é muitas vezes considerado o melhor na sua área. O determinado fabricante conseguiu muito bem ocupar uma posição inferior no mercado entre os roteadores domésticos e os produtos de nível corporativo. Oferecendo uma combinação atraente entre hardware e preço, e especialmente para pessoas que não precisam de recursos avançados em produtos mainstream.

Talvez a razão mais importante para o sucesso da Mikrotik seja seu sistema operacional original RouterOS, que é capaz de resolver muitas tarefas remotamente de casa. Ao mesmo tempo, a empresa oferece não só uma vasta gama de hardware próprio em diferentes níveis, mas também várias opções de licenciamento para um sistema operacional separado que pode ser executado em outro hardware compatível ou em uma máquina virtual. Deve-se notar que o RouterOS tem um código fechado. Assim, apesar da sua flexibilidade, é impossível exceder os limites fornecidos pelo desenvolvedor por conta própria. Neste material vamos explorar as capacidades do MikroTik hAP ac3 LTE6 - roteador sem fio dual-band com modem LTE categoria 6 instalado.

Especificações do equipamento

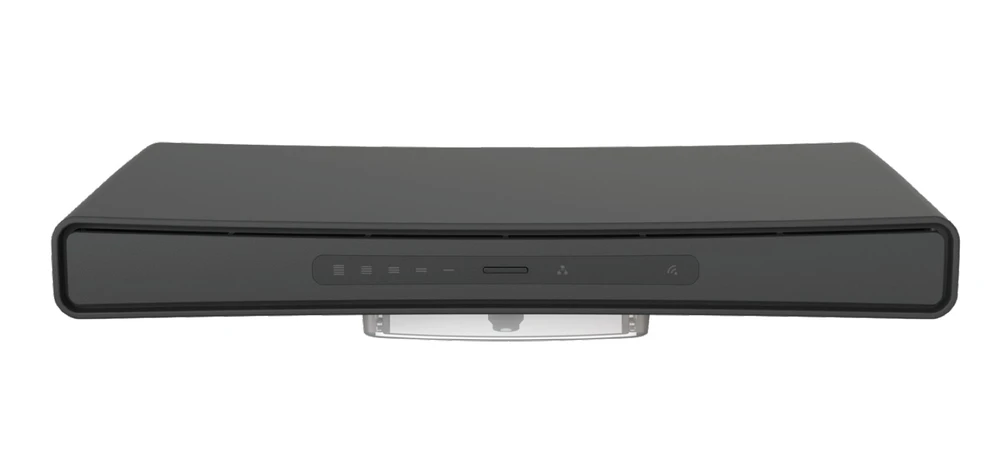

A plataforma de hardware do roteador está em um chip IPQ-4019 da Qualcomm. O MikroTik hAP ac3 LTE6 possui quatro núcleos da arquitetura ARM Cortec A7, que operam a uma freqüência nominal de 716 MHz. A quantidade de RAM é de 256 MB, por sua vez, 16 MB de memória FLASH é utilizada para o firmware. O SoC utilizado é realmente multifuncional, além dos mesmos núcleos de processador existem também duas unidades de rádio com uma configuração 2x2. Classe AC1200: até 300 MBps em 2,4 GHz no padrão 802.11n e até 867 Mbps em 5 Ghz no padrão 802.11ac. Um dissipador de calor relativamente pequeno, que encontramos na parte frontal da caixa, é responsável pelo arrefecimento deste microchip.

Além da fonte de alimentação padrão através de um adaptador de rede 24V DC, o roteador também pode ser alimentado através de uma porta PoE passiva

Outras características do hardware incluem um botão "Mode", ao qual você pode atribuir qualquer script. Um LED personalizado, também pode ser atribuído a esta função. Outro recurso interessante é a capacidade de desativar programmaticamente a energia para a porta USB, que pode ser particularmente útil ao reiniciar modems celulares. Também temos a possibilidade de mudar a frequência do processador de 716 MHz para 896 MHz.

O dispositivo pode operar em modo sem fio nas seguintes configurações:

Como um transmissor WI-Fi autônomo ou um cliente de rede WiFI

Como um repetidor

Como uma estação Wi-Fi e farol no modo MESH com WDS dinâmico

Como uma estação e farol em modo de malha completa

Como um transmissor WiFi sob a gestão do CAPSMan.

RouterOS

Para pessoas habituadas a routers domésticos comuns com um conjunto limitado de funcionalidades, a transição para o RouterOS pode ser muito difícil. Naturalmente, na Internet podemos encontrar uma infinidade de tópicos dedicados ao RouterOS. Infelizmente, a situação é complicada pelo facto de muitas instruções da web poderem já estar desactualizadas, por isso a Mikrotik preparou-se para a função Quick Set para principiantes. Este recurso fornece modelos prontos para os cenários mais comumente utilizados. Por exemplo, é o lugar mais fácil para permitir a segurança dos pontos de acesso sem fio.

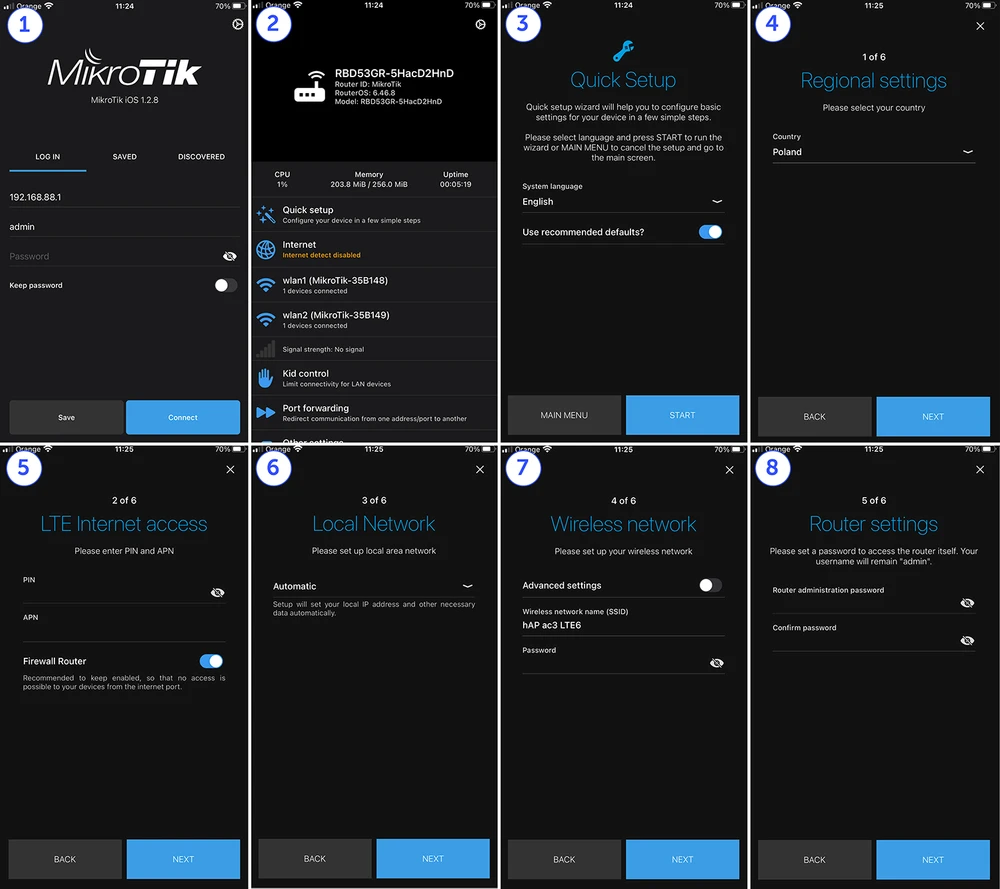

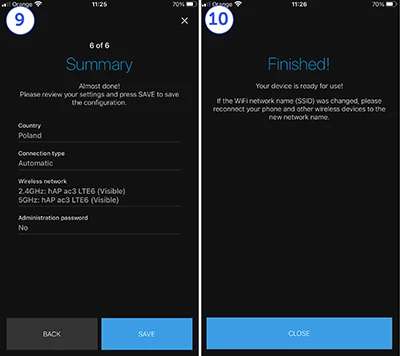

A MikroTik também lançou recentemente a sua aplicação móvel para suportar a configuração de dispositivos. É, sem dúvida, um forte trunfo para os usuários novatos. O assistente permite a configuração da maioria das configurações populares. O aplicativo contém seções similares ao Winbox,

embora, é claro, trabalhar na tela de um dispositivo móvel seja muito menos conveniente do que em um computador. A empresa tentou implementar mais funcionalidades num formato simplificado, mas nem tudo acabou por ser conveniente e intuitivo.

Teste de desempenho MikroTik hAP ac3 LTE6

Como a maioria dos equipamentos informáticos modernos, um router é uma combinação de hardware e software sofisticado. Neste caso, o consumidor já está lidando com software pronto e é importante aqui entender como os desenvolvedores implementaram a interação destes componentes. Portanto, não há necessidade de implementar recursos e serviços adicionais. Devido ao facto de a velocidade do hardware considerado depender essencialmente das definições, realizámos um teste com definições minimamente alteradas em relação ao estado de fábrica.

Segundo o fabricante, com a configuração básica de firewall o MikroTik hAP ac3

tem desempenho para pacotes de 1518 bytes - 1.9Gbps. Naturalmente, para pacotes menores de 65 bytes, o desempenho é menor e oscila em torno do nível de 112-912Mbps.

O desempenho IPSEC oscila em torno de 400Mbps para pacotes de 1400 bytes.

O fabricante equipou o dispositivo com um poderoso modem LTE Categoria 6 com velocidades de até 300Mbps de download e 50Mbps de upload, com opções de agregação de largura de banda.

Parâmetros de Modem

MIMO	MIMO 2x2
Categoria 2G	Classe 12
Categoria 3G	R7: Downlink 21MbpsUplink 5.76Mbps R8: Downlink 42.2Mbps Uplink 5.76Mbps
Bandas 3G	B1 - 2100MHz B2 - 1900 MHz B5 - 850MHz B8 - 900MHz
Categoria LTE	6 Downlink 300Mbps Uplink 50Mbps
Agregação de Transportadores	2xCA
Faixas LTE FDD	B1 - 2100MHz B2 - 1900MHz B3 - 1800 MHz B7 - 2600MHz B8 - 900MHz B20 - 800MHz B5 - 850MHz B12 - 700MHz B17 - 700MHz B25 - 1900MHz B26 - 850MHz
Faixas LTE TDD	B38 - 2600MHz B40 - 2300MHz B39 - 1900MHz B41n - 2500MHz
bandas WCDMA	Sem dados

O teste de desempenho foi realizado a uma distância de 4 km de 2 transmissores da rede Play, os próximos transmissores desta rede estão localizados a uma distância de 6 km e 8 km. O modem foi dado para os testes em duas salas. O primeiro lugar é a mesa em que trabalho, e a segunda sala foi selecionada como a mais ótima em termos de qualidade de sinais da estação base.

Os testes foram realizados em diferentes momentos para eliminar situações de sobrecarga do transmissor.

A Mikrotik hAP ac3 LTE6 é realmente capaz de se conectar usando 2xCA (agregação de operadoras), então as velocidades máximas podem oscilar em torno de 60-70Mbps para a rede Play. No entanto, durante os testes de LTE observamos um problema, o dispositivo não quis mudar para o modo 2xCA. A maioria dos nossos testes foram realizados sem modo 2xCA, o MikroTik hAP ac3 simplesmente conectado a um transmissor. A verificação de diferentes versões de RouterOs não alterou a situação, também a atualização do próprio Frimware não trouxe nenhuma melhoria.

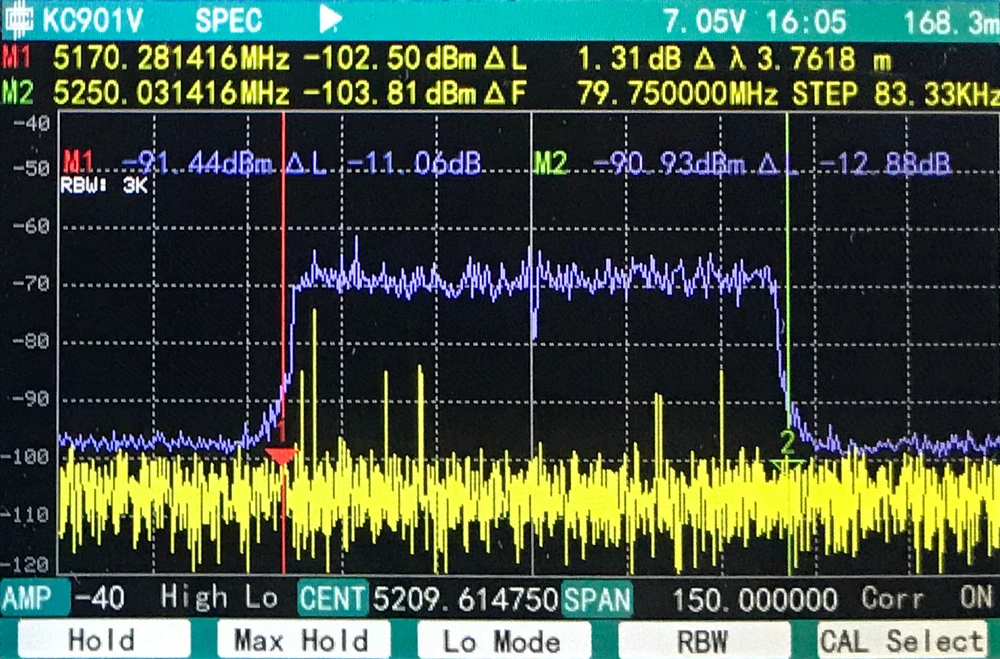

Medição com analisador de rádio

A medição com analisador de RF mostra um desempenho muito bom do módulo sem fio. Com a potência básica do transmissor de 17 dBm, o dispositivo não gera interferências adicionais. De acordo com o fabricante, a potência máxima de transmissão é de 26 dBm. Nós verificamos isso, a medição nessa potência também não mostrou interferências adicionais. No entanto, a análise do sinal mostra que, na prática, aumentar a potência de 17 dBm para 26 dBm não dá muita melhoria real, o que confirma as nossas observações de mais de duas semanas de testes do dispositivo.

Mapa de sinais

Para fazer um mapa de sinais usamos o software AirSurvey. Para uma leitura correcta dos níveis de sinal, preste atenção à legenda colorida na parte inferior da imagem. A localização dos accesspoints é marcada com um ícone.

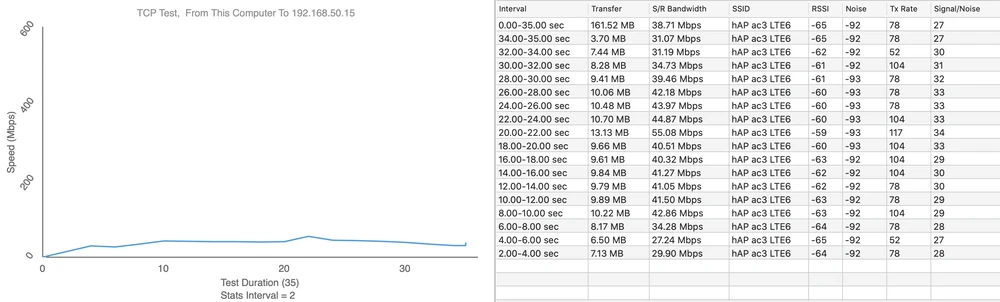

Teste de velocidade

Realizamos testes de velocidade usando o software WiFiPerf, e o servidor de teste de velocidade era o software iperf3.

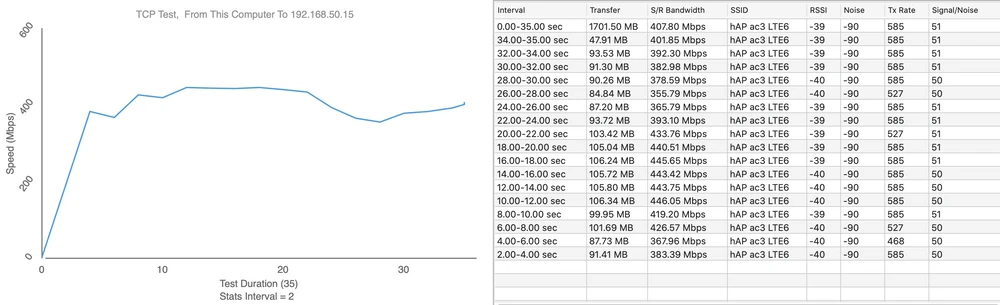

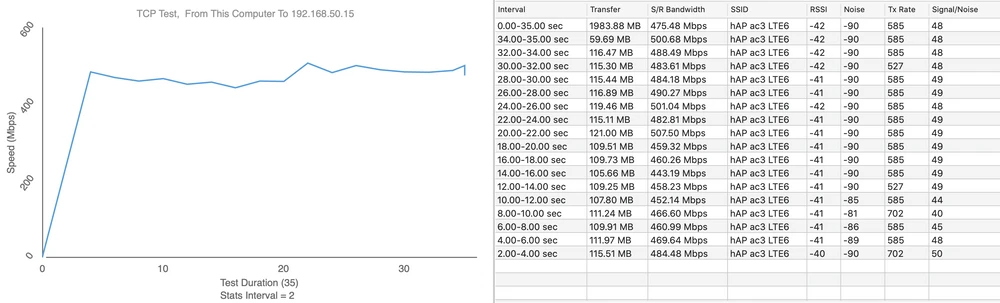

Ponto de medição nº 1

Baixar 507Mbps

teste de velocidade MikroTik hAP ac3 LTE6

Upload 446Mbps

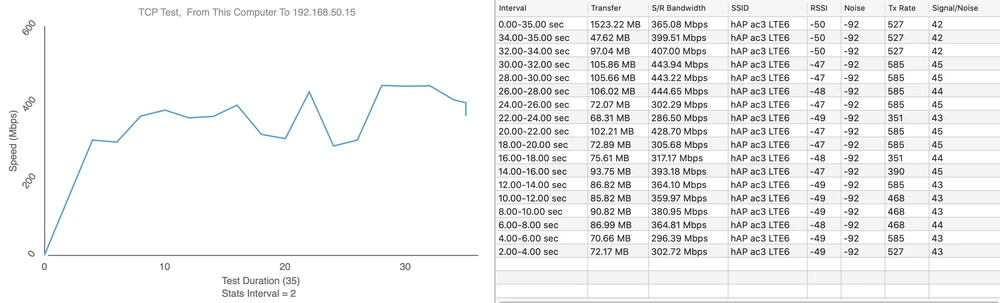

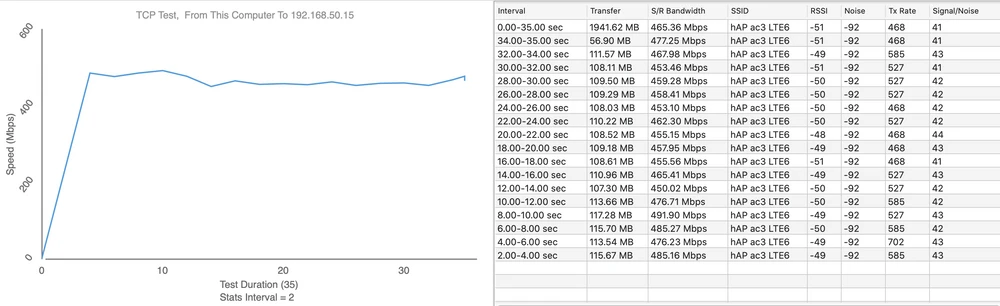

Ponto de medição nº 2

Baixar 491Mbps

Upload 443Mbps

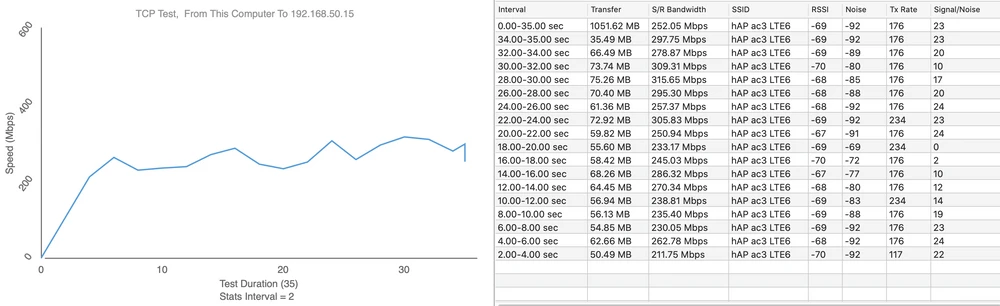

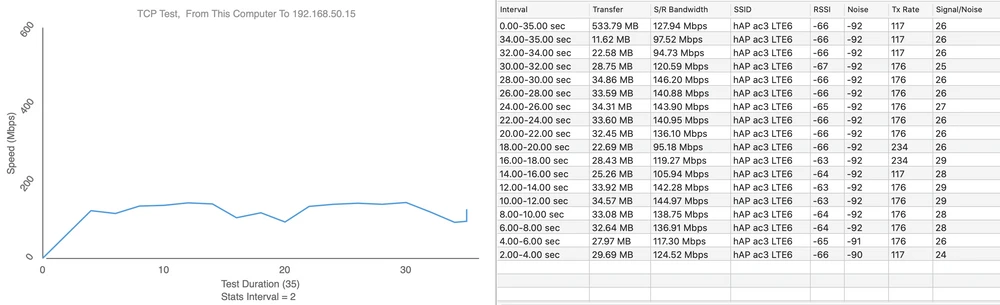

Ponto de medição nº 3

Baixar 315Mbps

Upload 146Mbps

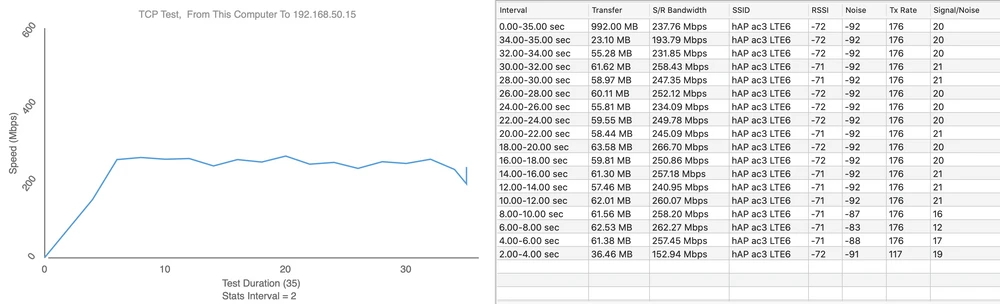

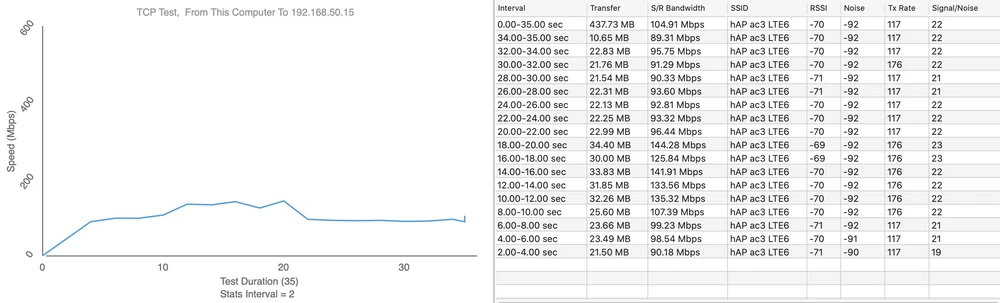

Ponto de medição nº 4

Descarregar 262Mbps

Upload 144Mbps

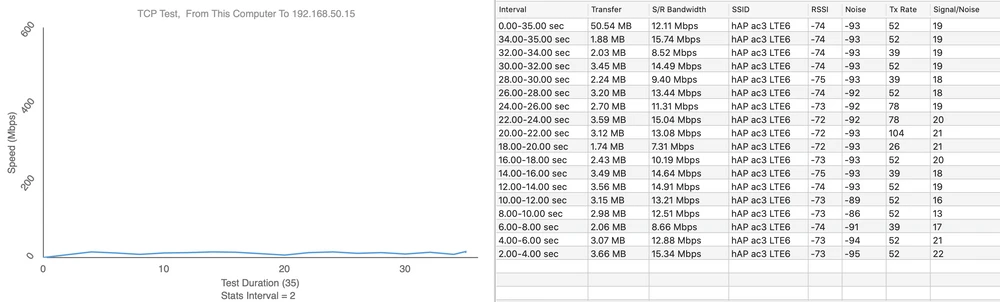

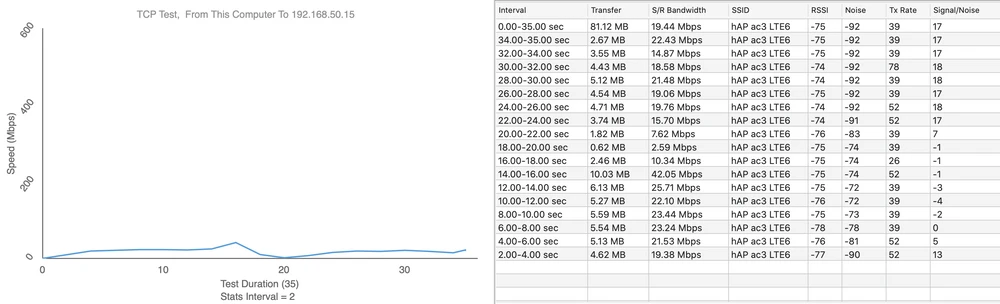

Ponto de medição nº 5

Baixar 42Mbps

Upload 15Mbps

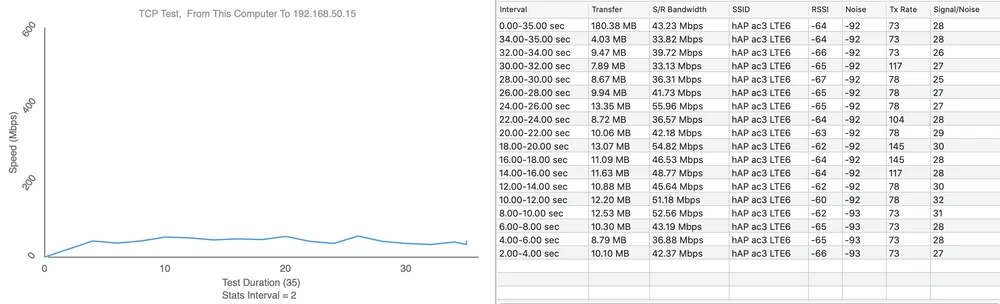

Ponto de medição nº 6

Baixar 52Mbps

Upload 55Mbps

Aumentamos a frequência da CPU de 716MHz para 896MHz. Durante nossos testes, não observamos nenhum problema com superaquecimento ou pendurado nas frequências máximas do processador. No entanto, o aumento da frequência do processador deve ser feito com cuidado, pois pode levar à suspensão do dispositivo ou a outras irregularidades no seu trabalho. No entanto, cada utilizador deve fazê-lo por sua conta e risco.

MikroTik hAP ac3 LTE6 resumo do teste

Em termos de desempenho, o MikroTik hAP ac3 LTE6 desempenhou muito bem com todas as tarefas básicas de roteamento. Os melhores resultados foram obtidos no alinhamento vertical e lado a lado com a direção do transmissor. A única coisa digna de nota é o problema com o 2xCA. Este modo funcionava de forma muito errática, às vezes começava e as velocidades chegavam a 70Mbps, às vezes o modo desligava e as velocidades chegavam a um máximo de 35Mbps.

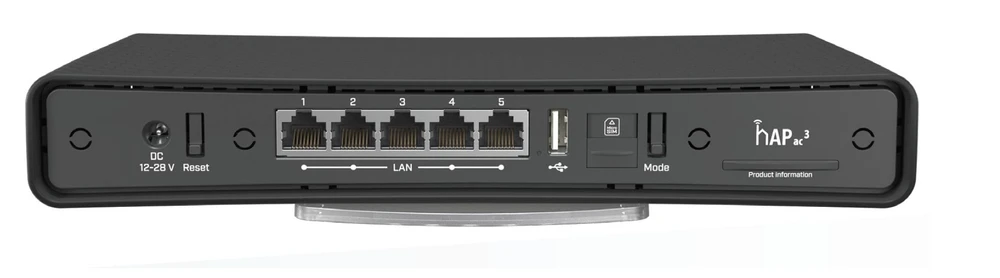

Em resumo, graças às 5 portas Gigabit Ethernet, 256 RAM e processador quad-core, o conjunto hAP ac3 LTE é capaz de satisfazer até mesmo os lares maiores e mais exigentes. A caixa MikroTik hAP ac3 LTE6 permite a montagem vertical ou horizontal, e o kit também inclui um kit de montagem na parede. No entanto, na nossa opinião, o dispositivo para uso doméstico pode considerar especialistas que já têm experiência com tais equipamentos, ou usuários que precisam resolver problemas complexos de processamento de tráfego de rede.

Características principais:

LTE Cat 6.

Funcionamento nas bandas de 2,4 e 5 GHz em simultâneo.

Polarização dupla (2x2 MIMO / dupla cadeia) em ambas as bandas.

5 portas Gigabit Ethernet.

Porta USB, slot microSIM, slot miniPCIe.

Processador potente IPQ-4019 (4 núcleos de 716 MHz).

256 MB DE RAM.

RouterOS com licença de nível 4.
