Revisão do router Wi-Fi - Totolink N300RH

Hoje vamos dar uma olhada num router muito interessante - Totolink N300RH. O fabricante utilizou no dispositivo um sistema de antena único que foi projetado para cobrir todo o apartamento. O personagem título funciona no padrão 802.11 b/g/n e é responsável por fornecer conexão à Internet para outros dispositivos da rede. O produto em si é extremamente compacto e leve, e utiliza duas antenas omnidirecionais para difundir a rede, proporcionando a transferência simultânea de dados para o dispositivo a uma velocidade de 300 MB/s.

O N300RH não só suporta totalmente WPA de 128 bits , modo de segurança WPA2, mas também a função WPS, o que simplifica muito o procedimento de autenticação ao iniciar sessão na rede. Além disso, o router utiliza várias funções básicas, tais como gestão da qualidade da ligação e resolução de problemas de congestionamento da rede.

Características principais:

• Suporta o padrão WiFi b/g/n, com velocidades de até 300 Mbps.
• Suporta 5 SSID (5 nomes WI-FI diferentes).
• Isolamento LAN (Wireless e isolamento LAN).
• Suporta múltiplas VLANs para IPTV.
• Conexão simultânea de até 25 dispositivos sem fio.

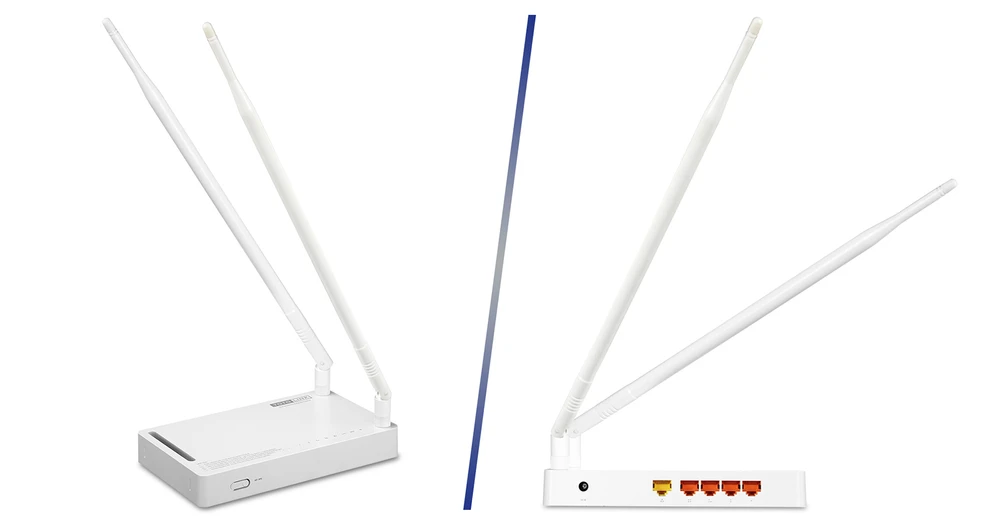

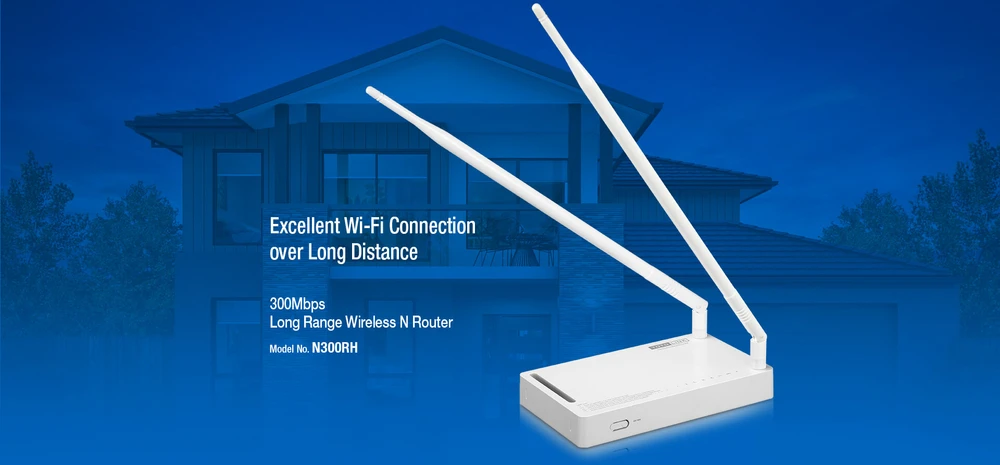

Oroteador sem fio N300RH é caracterizado por uma configuração muito simples. No topo há dois suportes de antena que podem ser usados para fixar as antenas incluídas no pacote. Perto de uma das montagens vamos encontrar uma série de luzes indicadoras, que serão particularmente úteis na indicação do estado operacional do router.

Na parte de trás do dispositivo há 5 portas Ethernet, a saber

• 1 porta WAN
• 4 portas LAN

Infelizmente, estas são apenas portas de 10/100 Mbps.

A parte frontal do N300RH está equipada com um botão WPS (WI-FI Proteced Setup) e uma função de reinicialização que restabelece as definições para os valores predefinidos de fábrica.

As antenas de N300RH são especialmente interessantes, medem 40cm. A amplificação do sinal é de 11 dBi, em comparação com a versão mais antiga do N300RA, que tinha apenas 5 dBi. Vale a pena mencionar que o maior valor de dBI - a maior sensibilidade da antena e maior área de cobertura. Este tipo de antena com grande sinal dBi permite cobrir uma ampla área.

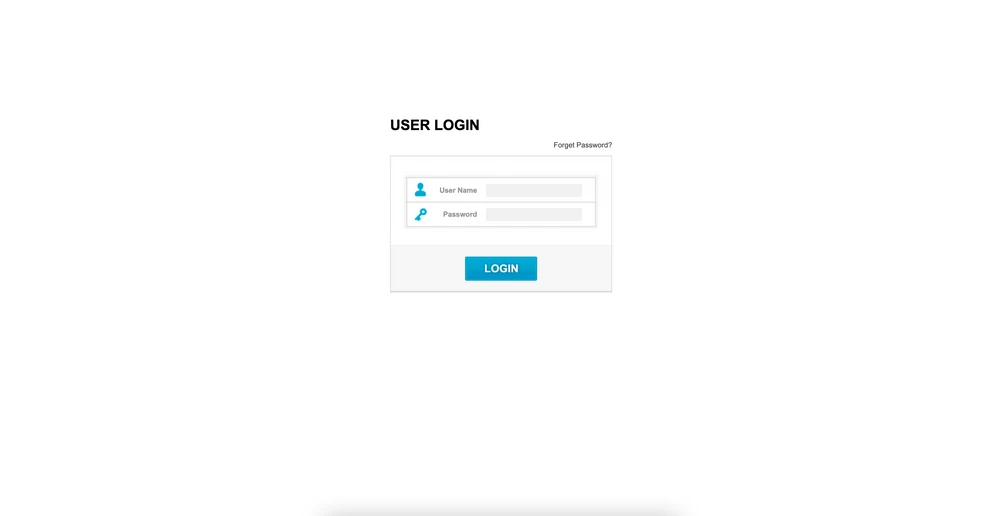

O primeiro passo na configuração é fazer o login na interface do N300RH. Inicie seu navegador web e digite o endereço IP padrão do roteador, 192.168.1.1. Em seguida, nas seções "User Name" e "Password", digite admin / admin.

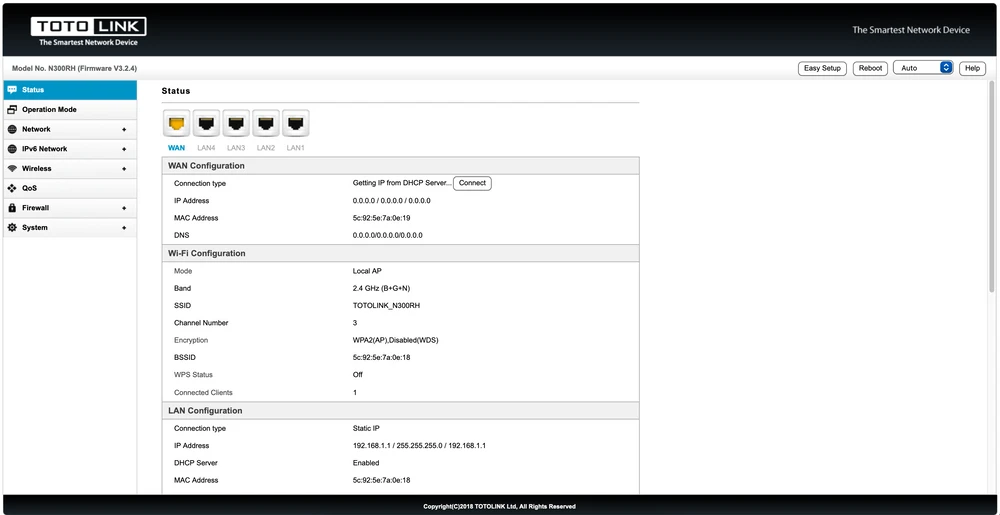

Após o login temos acesso à página principal de configuração do router N300RH. Na primeira secção "Estado" podemos ver a configuração aproximada do router. Basicamente, a interface de gestão do dispositivo é bastante intuitiva, com uma estrutura de directórios em forma de árvore.

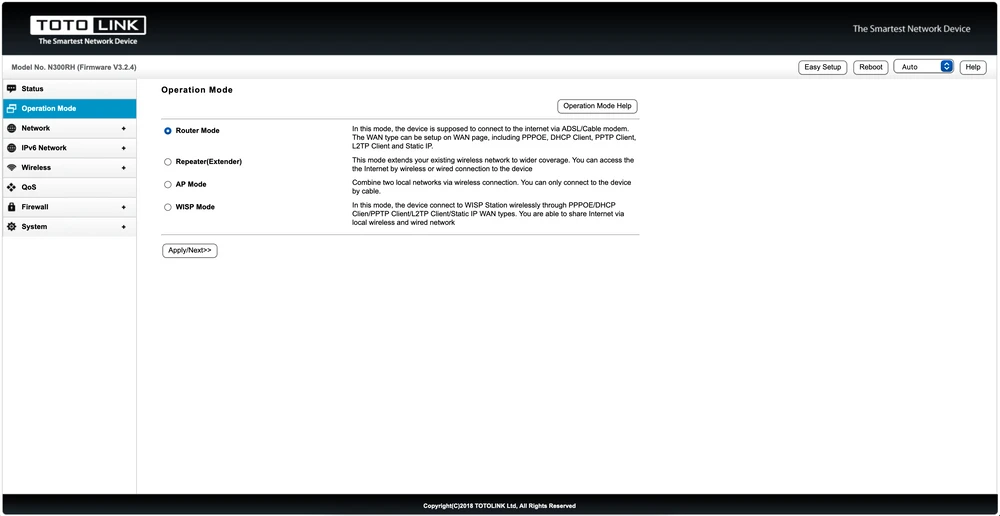

Na secção "Modo de Operação" temos acesso a qualquer modo de operação do N300RH, podemos personalizar o router de acordo com as nossas necessidades. Normalmente o N300RH é configurado no router por defeito, mas também podemos configurá-lo em modo:

• Repetidor
• modo AP
• modo WISP

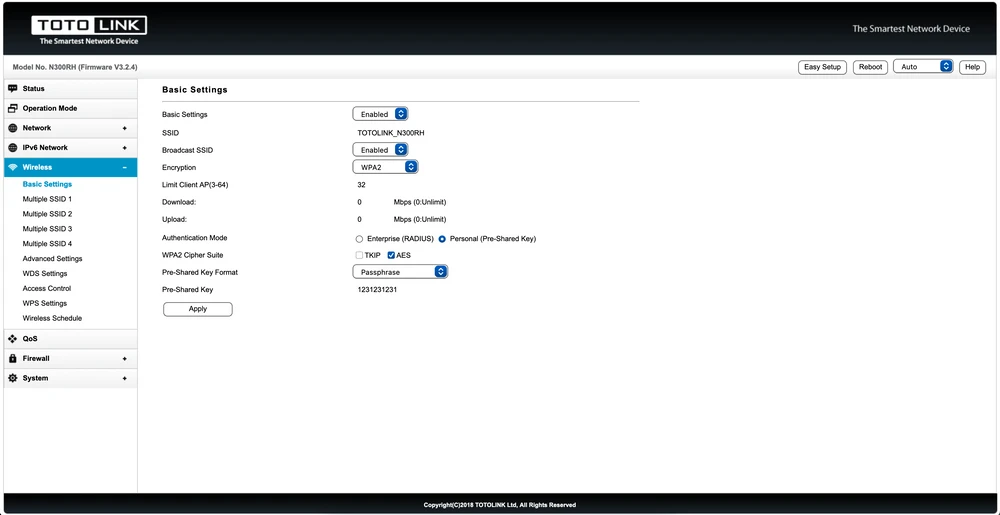

Naturalmente, o Totolink N300RH também suporta totalmente padrões de encriptação para proteger ainda mais os seus dados enquanto viaja através da rede e limitar estranhos a ocuparem a sua largura de banda de Internet. Se precisar de um nível de segurança superior, pode configurar uma filtragem adicional para acesso Wi-Fi por endereço MAC (Media Access Control). Umendereço MACé uma sequência única de números e caracteres em cada dispositivo de rede, pelo que a filtragem de endereços MAC ajuda a determinar que computador pode aceder à sua rede Wi-Fi e qual não pode.

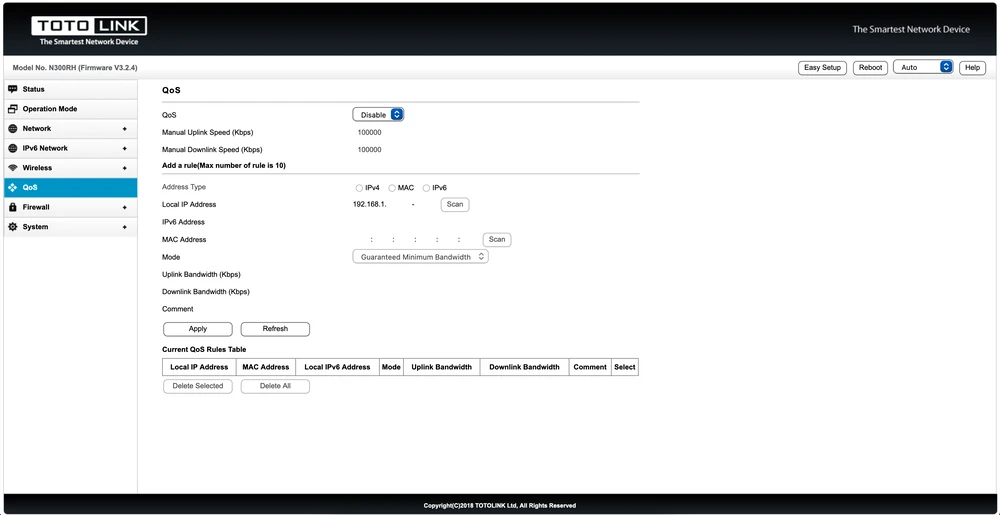

Além disso, o N300RH também permite que os utilizadores utilizem a funcionalidade QoS para limitar a largura de banda da Internet para os dispositivos que participam na rede. Esta opção é particularmente útil quando o link é utilizado por demasiados utilizadores ao mesmo tempo.

O objetivo de nossos testes é verificar o alcance da rede sem fio, tanto em termos de cobertura de sinal quanto de velocidades reais disponíveis no edifício. Para ligações de 2,4GHz assumimos uma largura máxima de canal de 20MHz.

O dispositivo de teste foi MacBook Pro A1502 equipado com a placa sem fio AirPort Extreme (Broadcom BCM4360 3x3, 1,3 Gbps PHY) funcionando nos padrões 802.11a/b/g/n/ac.

A potência dos transmissores

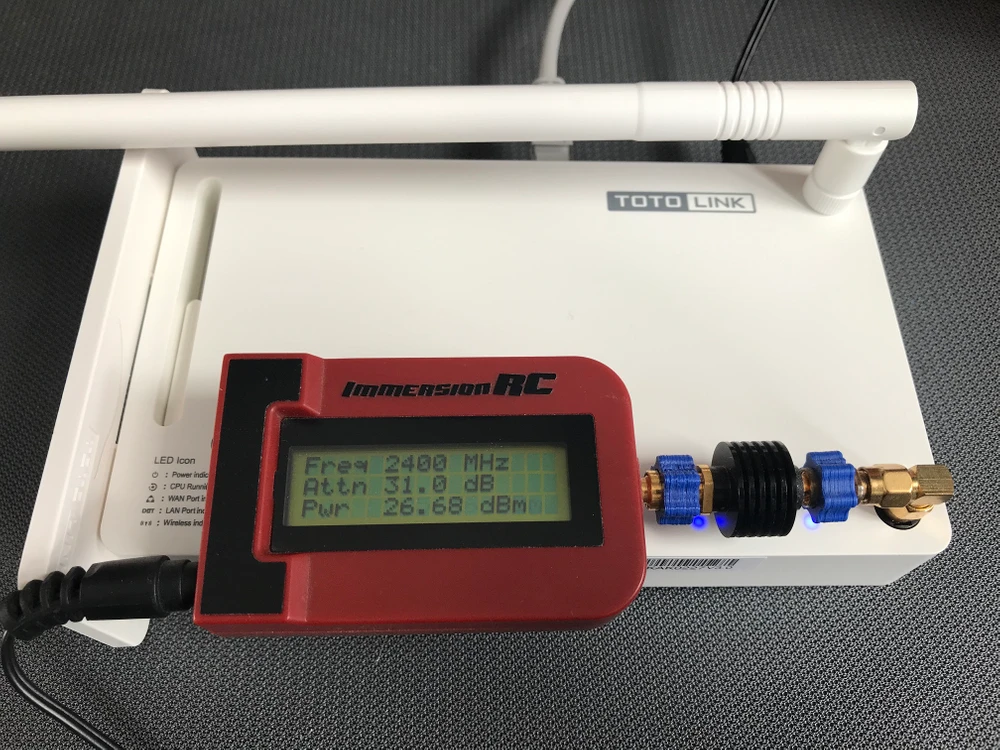

A primeira coisa que fizemos foi medir a potência dos transmissores. Normalmente a média oscilou em torno de 19 dBm, mas às vezes pudemos ver um valor de 26/27 dBm. Perguntamo-nos se antenas tão grandes cumprem os requisitos legais para a energia EIRP.

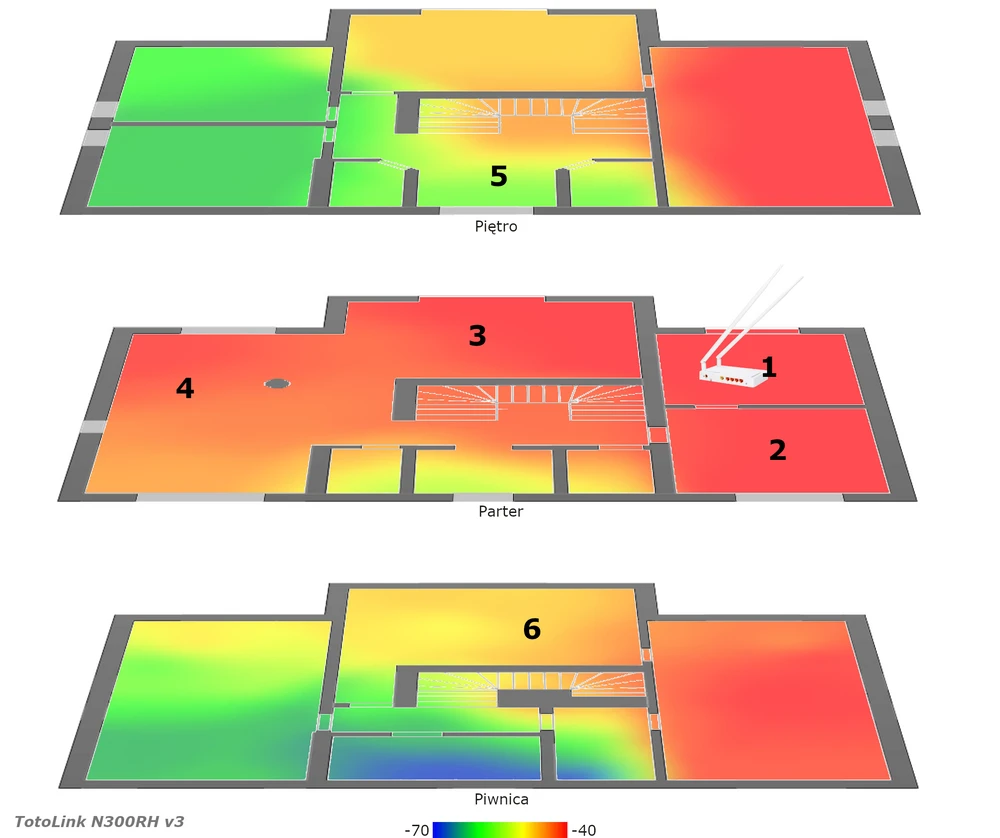

Mapa de sinais

Para fazer um mapa de sinais usamos o software AirSurvey. Para uma leitura correcta dos níveis de sinal, preste atenção à legenda colorida na parte inferior da imagem.

Os Pontos de Acesso colocados são marcados com um ícone adequado.

Teste de velocidade

Antes dos testes de velocidade, verificamos o desempenho máximo da LAN e do servidor iperf3. O laptop acima mencionado foi conectado com uma placa de rede 10/100/1000Mbps a um switch. Obtivemos as seguintes velocidades máximas para um único fluxo TCP:

• Descarregar 894Mbps,
• 958Mbps de upload.

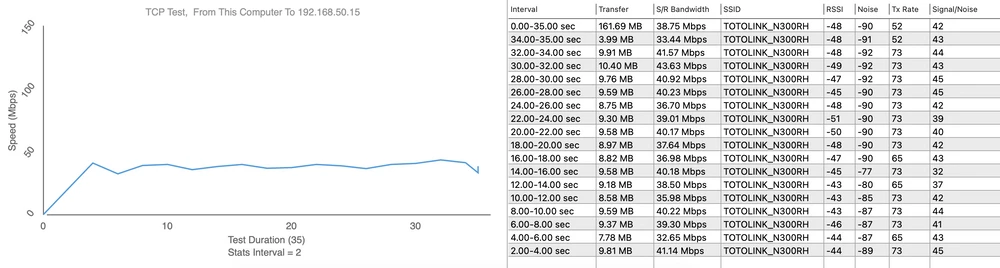

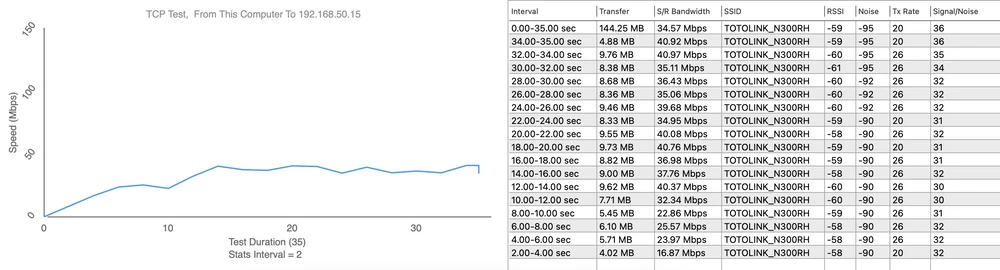

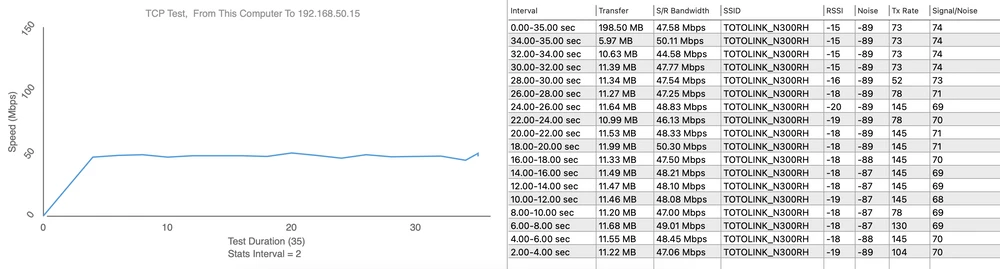

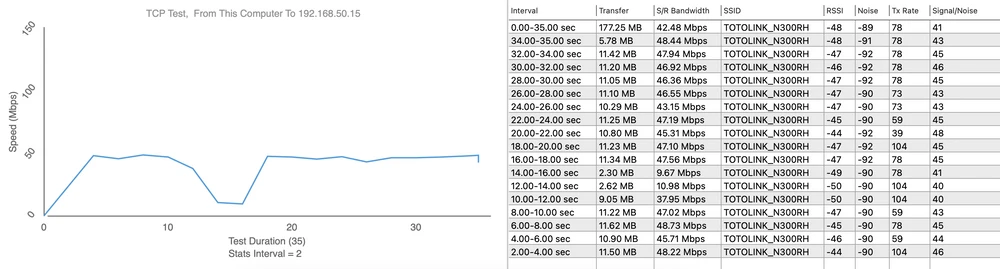

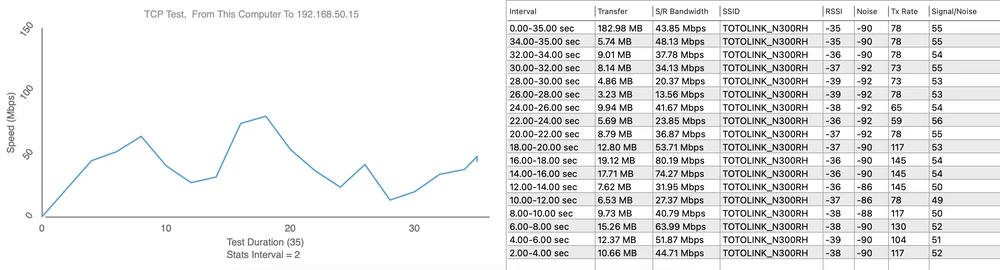

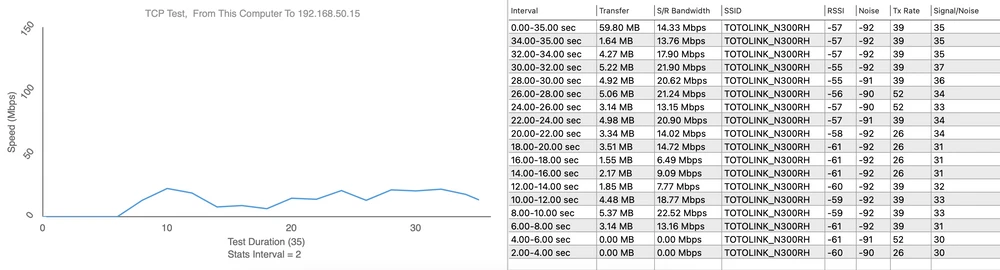

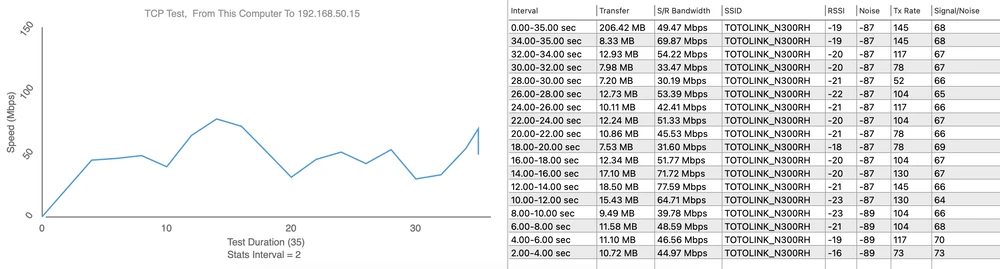

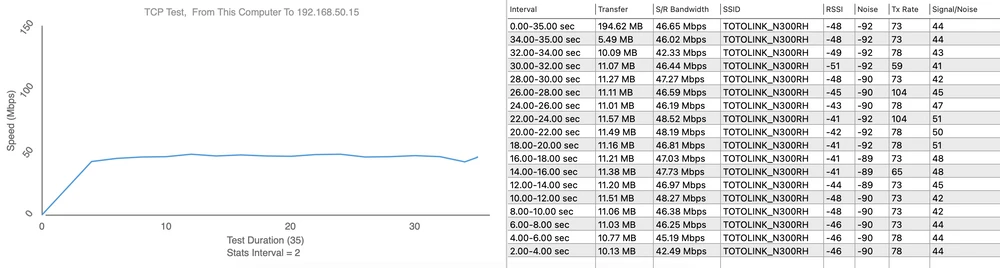

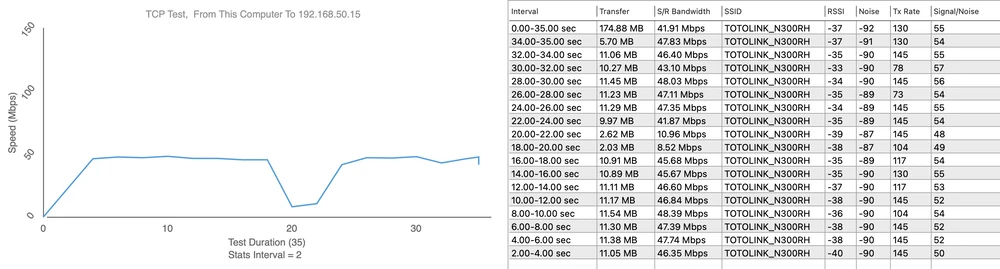

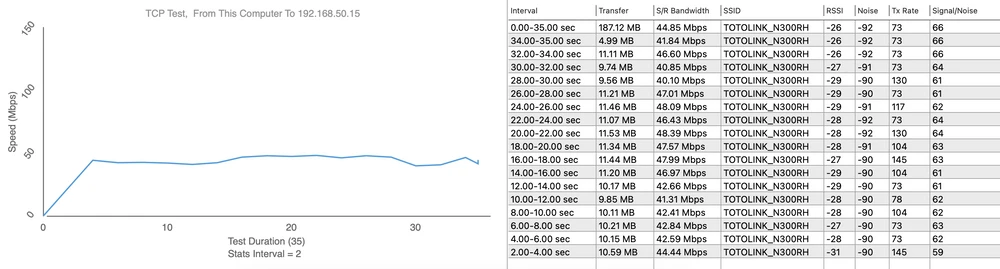

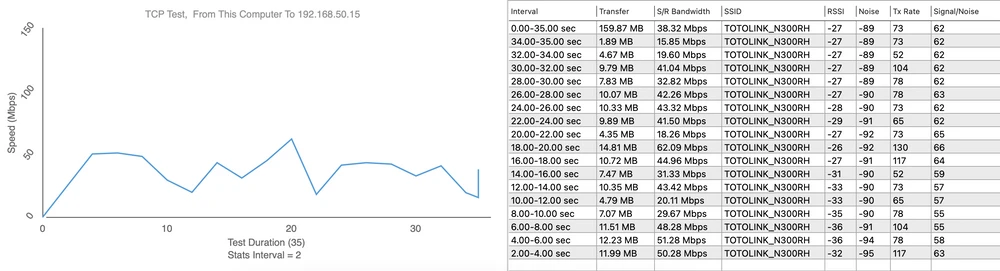

Realizamos os testes de velocidade usando o software WiFiPerf, e o servidor de teste de velocidade era o software iperf3.

Podemos afirmar com segurança que o Totolink N300RH é um dispositivo bastante fiável para redes locais de pequena escala com requisitos de transferência de dados não muito elevados. A falta de portas Gigabit Ethernet neste roteador indica que este dispositivo não é a melhor solução para uso em redes com altos requisitos de transferência de dados. Considerando que recentemente as altas taxas de transferência de dados são normalmente requeridas mesmo por usuários domésticos, não usar uma porta Gigabit Ethernet pode ser um incômodo.

O design simples do N300RH juntamente com a interface do utilizador torna-o um router ideal para indivíduos pouco exigentes.

Vantagens:

• Manual polaco.
• Ricas configurações de segurança contra ataques.
• Suporte a VLAN e IPTV.
• Apoio do IGMP.
• Suporte a QoS.
• Suporte TR-069.

Desvantagens:

• As antenas são pesadas o suficiente para se desatarraxarem sozinhas.
• Portas Ethernet apenas 10/100 Mbps.
