Teste de desempenho Mimosa B5-Lite

TESTE MIMOSA B5-Lite

Abaixo está um teste do dispositivo B5-Lite da Mimosa com base nas seguintes características:

Instalação
Configuração
Desempenho

Descrição do banco de ensaio.

Os testes foram realizados em condições de "laboratório", a uma curta distância (cerca de 1 km).

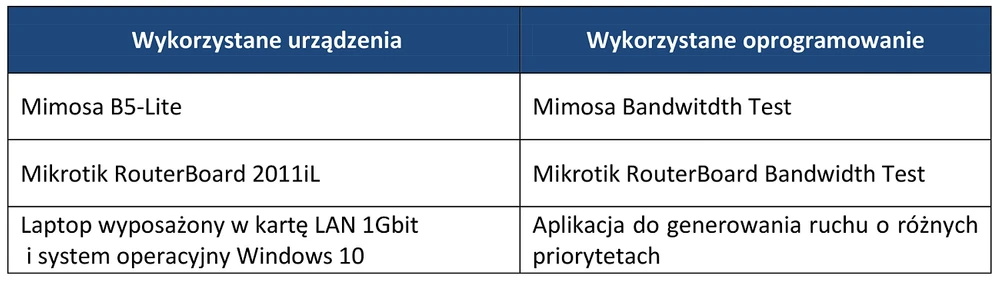

Descrição do banco de testes mimosa B5-LITE

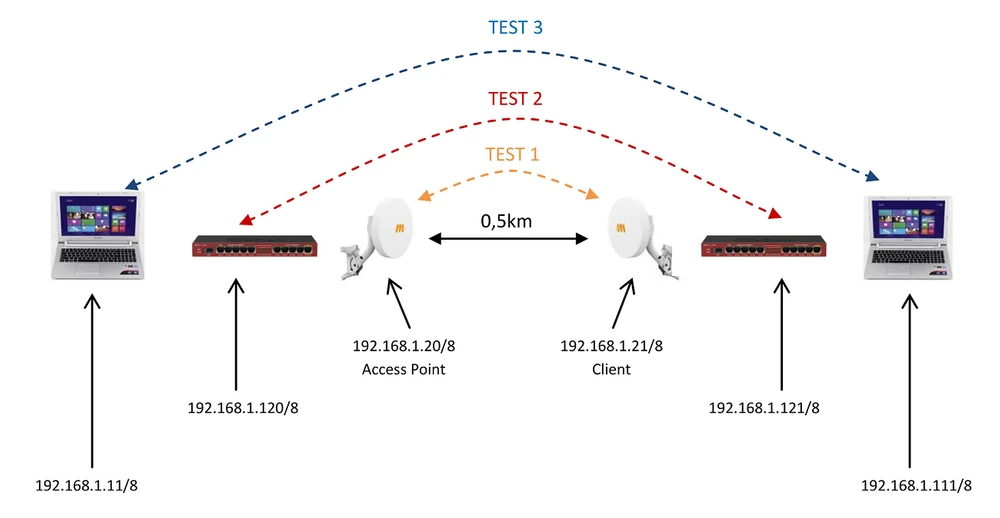

Esquema da bancada de teste.

Diagrama da bancada de teste MIMOSA B5-LITE

Instalação

O fabricante fornece um kit completo que inclui 2 antenas Mimosa B5-Lite (20dBi), 2 fontes de alimentação gigabit 56V 0.275A, 2 suportes de montagem, e parafusos de montagem.
Simplifica muito todo o processo de instalação, pois obtemos todos os elementos necessários para uma ligação completa numa só caixa.
A única coisa que falta é um conjunto de cabos (CAT5e ou CAT6), mas normalmente são cortados no comprimento desejado.

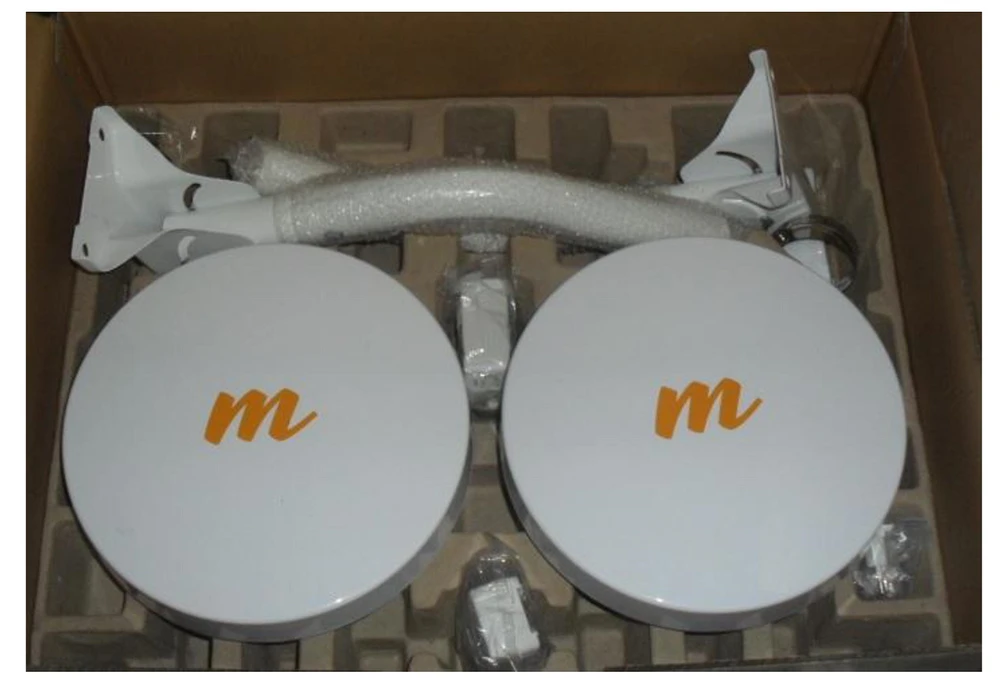

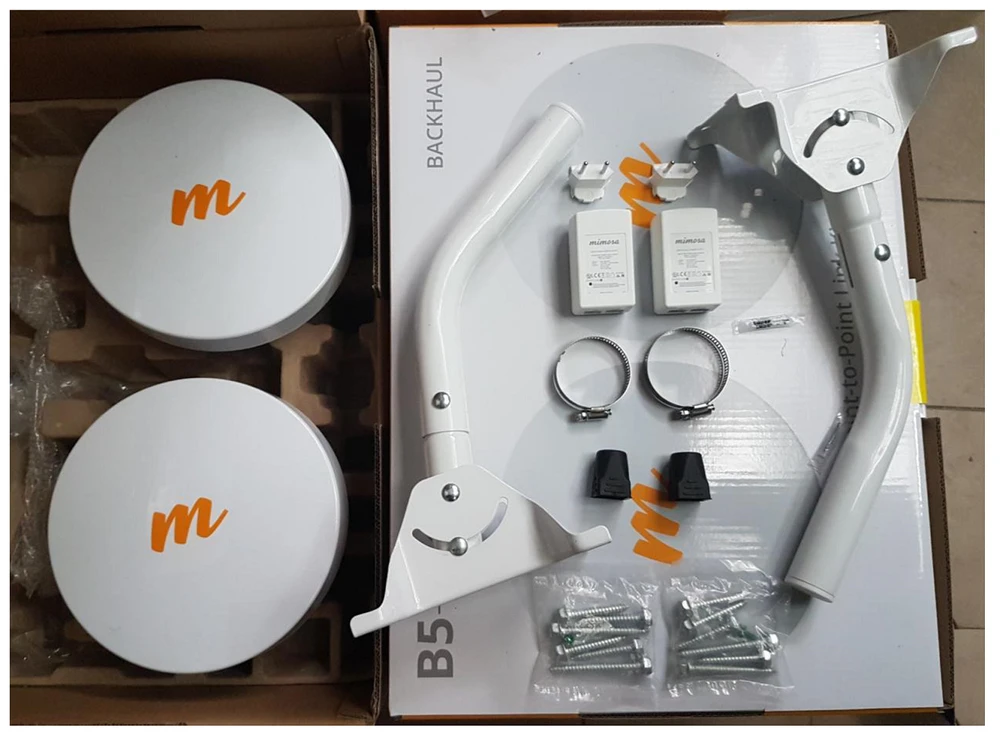

As fotos abaixo ilustram perfeitamente o conteúdo do conjunto e a forma em que obtemos o equipamento.

Configuração

O processo de configuração e "first start up" é definitivamente diferente dos outros dispositivos actualmente disponíveis no mercado:

O dispositivo deve ser conectado à rede Ethernet. Ele obterá então automaticamente um endereço do DHCP. Na ausência de um endereço atribuído, você pode acessar o dispositivo usando o padrão 192.168.1.20 (IP fallback).

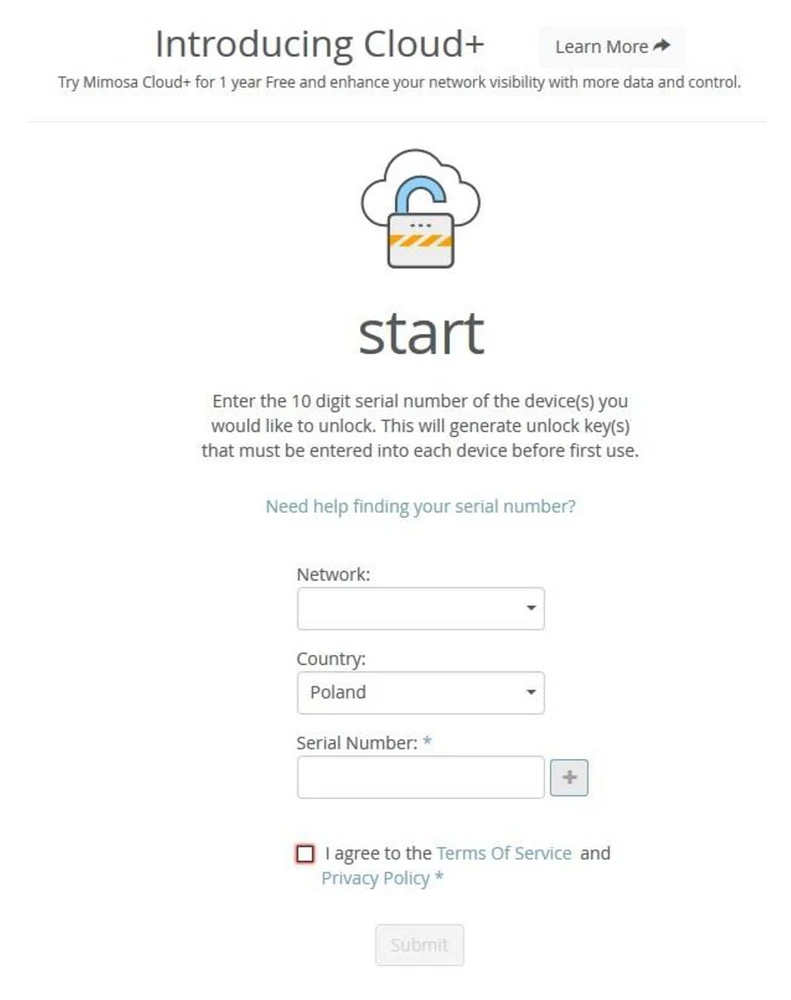

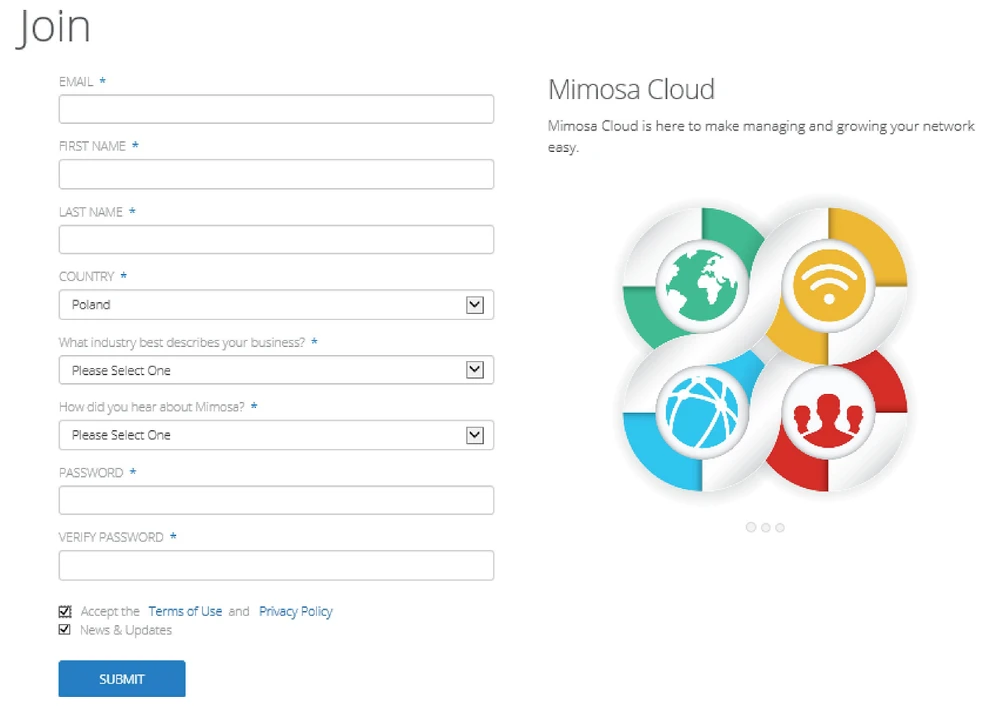

O dispositivo está bloqueado de fábrica. Para desbloqueá-lo você precisa criar uma conta no site mimosa (www.mimosa.co) e depois confirmar o registro clicando no link recebido no endereço de e-mail fornecido.

Depois de entrar na sua conta, digite as configurações de desbloqueio, onde você digita o Número de Série do seu dispositivo. A partir do momento em que o dispositivo é desbloqueado, a garantia de 12 mesesé activada.

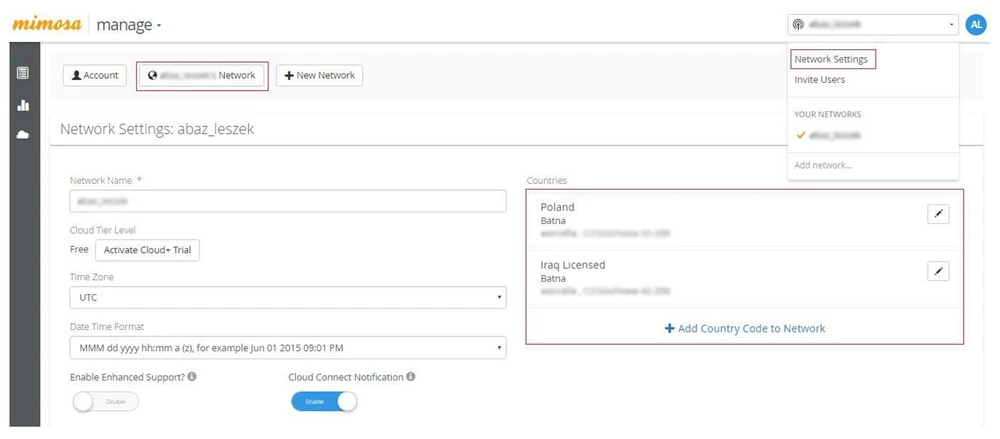

Nas configurações da conta você escolhe o local e o país em que o dispositivo será usado.

Ao selecionar um local, você define em quais freqüências o dispositivo irá operar:

selecção da Polónia - pode escolher as frequências e os poderes disponíveis por lei
seleccionando Poland Licensed - obtém a gama completa de funcionamento e potência do dispositivo: frequências 4900-5990MHz (o limite superior aumentou para 6200MHz na versão de software 1.3.1)

Depois de introduzir os dados no menu Desbloquear, recebemos uma chave de desbloqueio, que colamos directamente no painel de controlo do dispositivo. Os dados de localização estão incluídos na chave de desbloqueio. É claro que podemos mudar livremente o local e gerar uma nova chave de desbloqueio para o dispositivo.

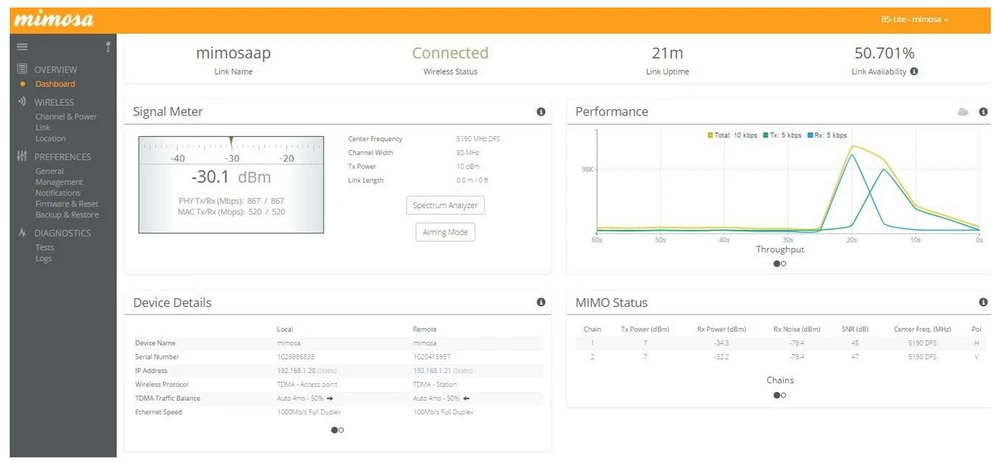

O dispositivo está agora pronto para funcionar. Após o login, a página principal (painel de instrumentos) tem a seguinte aparência:

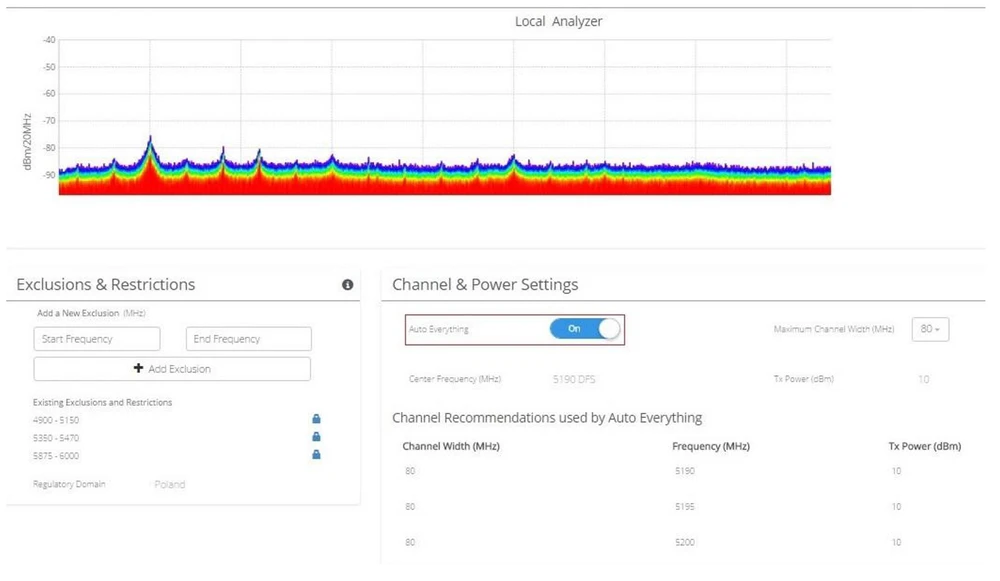

O dispositivo pode trabalhar em modo manual e automático (Auto Tudo). No modo automático, o dispositivo é capaz de ajustar, conforme necessário, a potência de transmissão, sensibilidade, largura de banda de operação e, além disso, é capaz de selecionar a própria freqüência de operação. O software analisa continuamente o espectro e altera a frequência quando detecta interferências ou radar DFS. O modo manual pode ser ajustado às suas necessidades.

Desempenho

TESTE 1

O seguinte teste foi realizado diretamente entre as antenas B5-Lite usando a ferramenta de diagnóstico de Teste de Largura de Banda, baseado no protocolo UDP e gerando pacotes de 1.500 bytes. As antenas foram definidas para o modo "Auto Tudo".

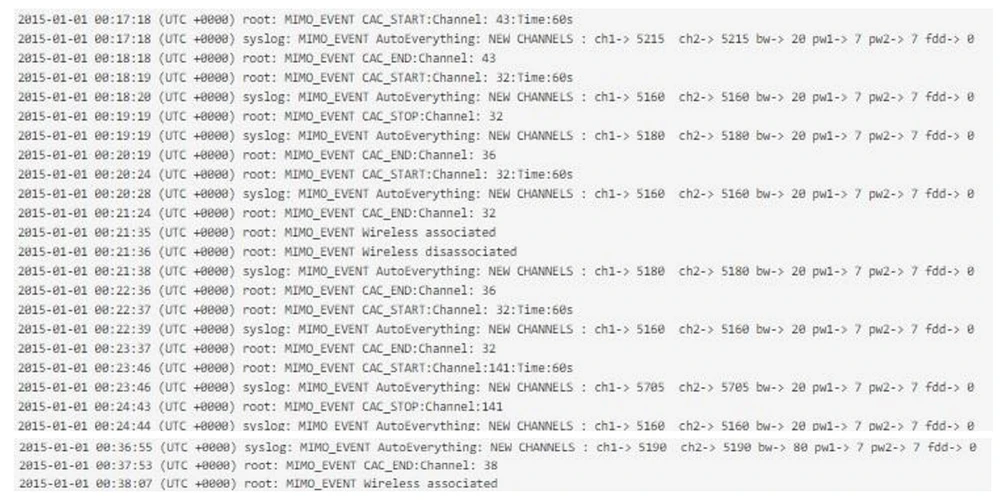

Com a opção "Auto Tudo" ativada, o Mimosa B5-Lite analisa detalhadamente a largura de banda disponível e seleciona o canal, largura de canal e potência de transmissão da antena mais adequados. Todo este processo leva alguns minutos, o que pode preocupá-lo que a ligação não se estabeleça. Por outro lado, existem registos disponíveis, que contêm informações sobre todas as alterações que o dispositivo realiza para estabelecer uma ligação.

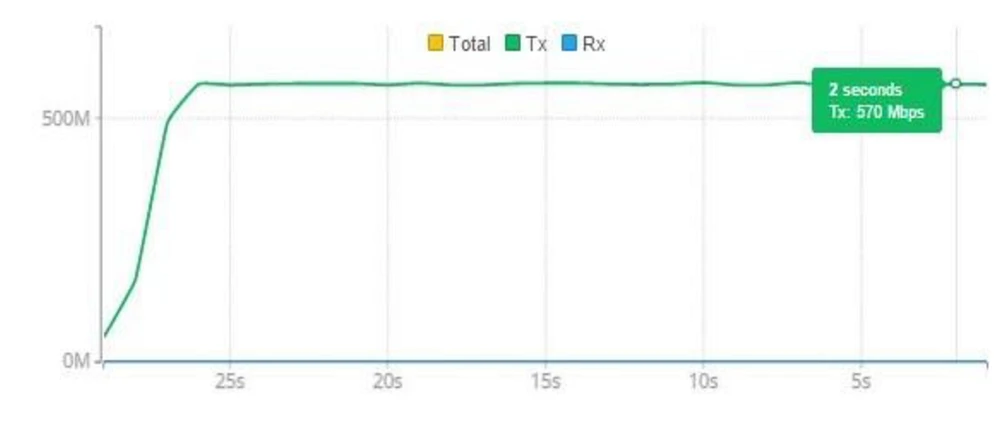

Transmita

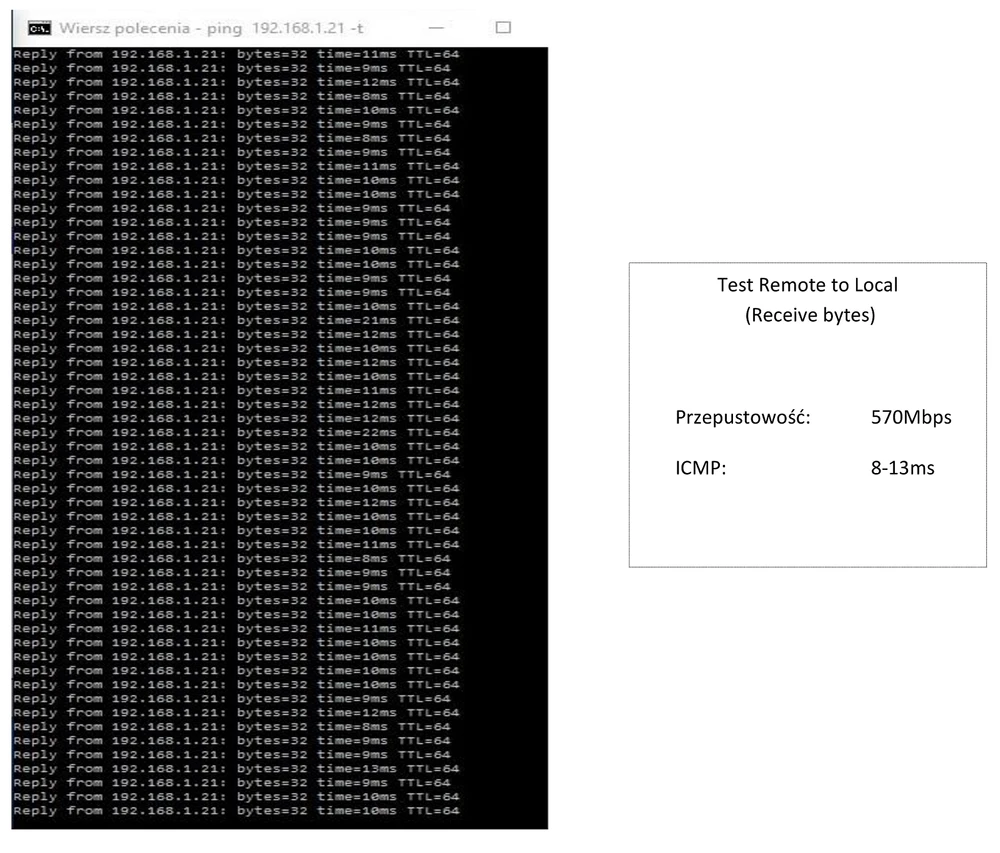

Receba

Transmitir e Receber

Simultaneamente

Destaca-se o último teste, no qual geramos tráfego de entrada e de saída simultaneamente.

Em apenas 2 segundos após o início do teste, foi atingido um débito de mais de 700Mbps!!!

TESTE 2

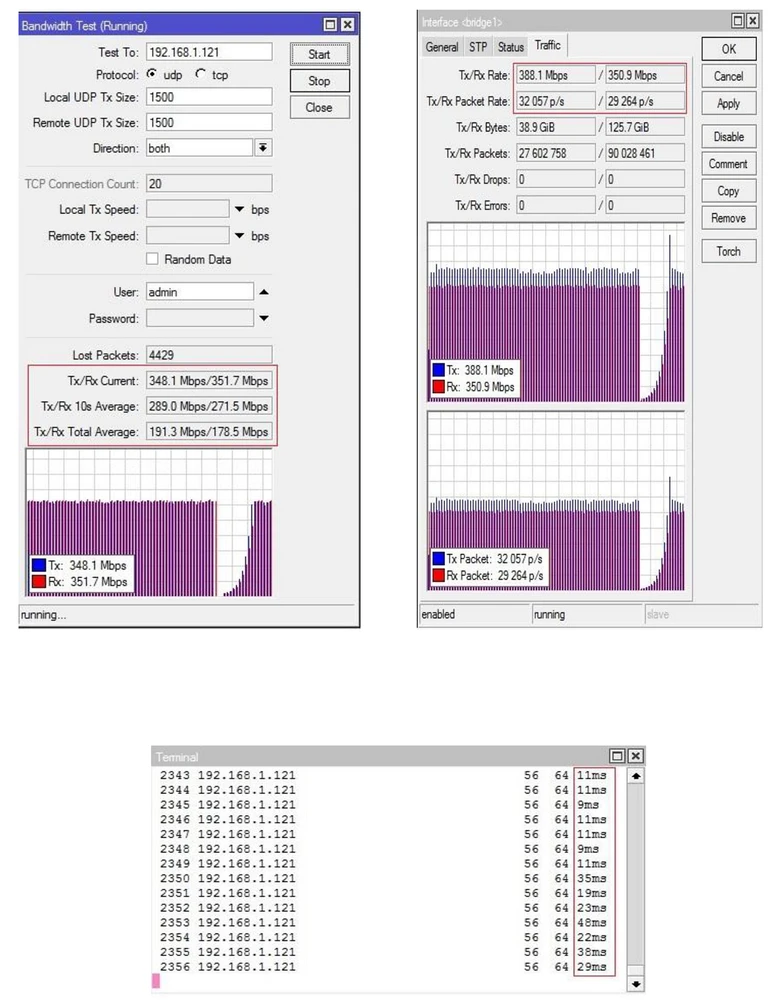

O próximo teste foi baseado nos dispositivos Mikrotik RouterBoard 2011iL, usando a ferramenta Mikrotik BandwidthTest (pacote UDP/TCP tamanho 1500 bytes)

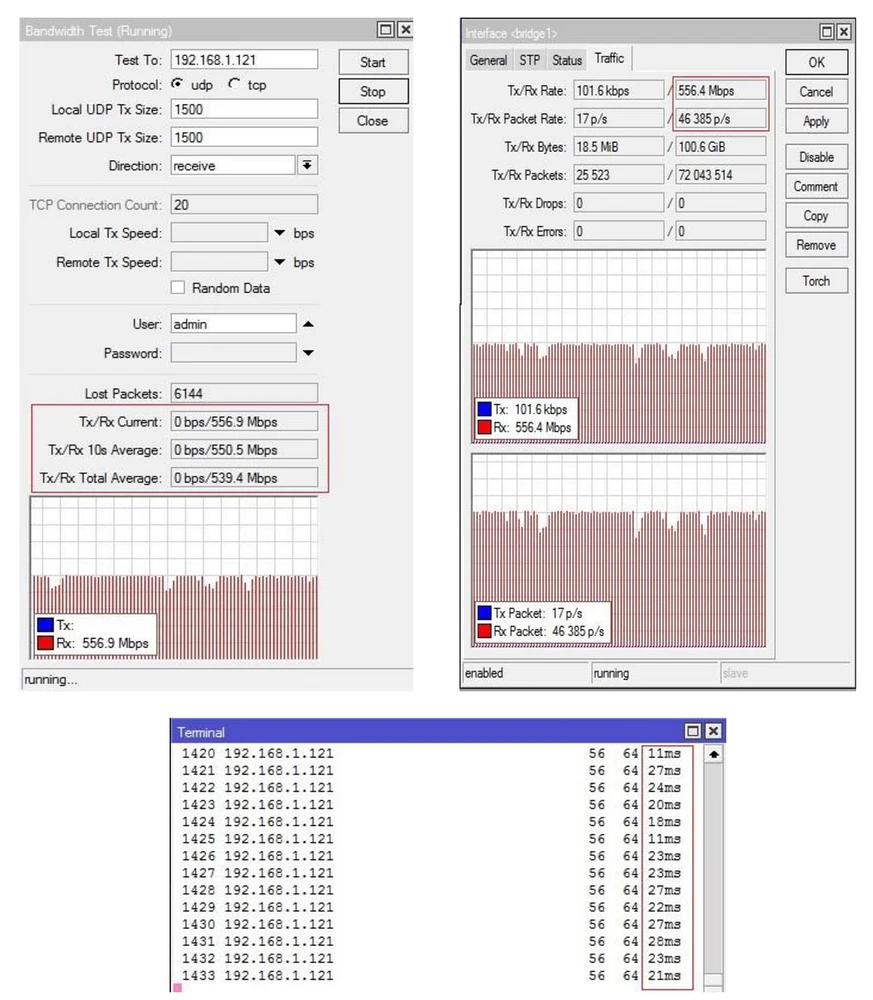

UDP Receber

UDP Enviar
