Тест производительности MIMOSA B5-Lite
Тест производительности Mimosa B5-Lite
MIMOSA B5-Lite TEST
Ниже приведен тест устройства B5-Lite от Mimosa, основанный на следующих характеристиках:
- Установка
- Конфигурация
- Производительность
Описание испытательного стенда.
Испытания проводились в "лабораторных" условиях, на небольшом расстоянии (около 1 км).
Схема испытательного стенда.
Установка
Производитель предоставляет полный комплект, включающий 2 антенны Mimosa B5-Lite (20dBi), 2 гигабитных блока питания 56V 0.275A, 2 монтажных кронштейна и крепежные винты.
Это значительно упрощает весь процесс установки, поскольку мы получаем все элементы, необходимые для полного соединения, в одной коробке.
Единственное, чего нам не хватает - это кабелей (CAT5e или CAT6), но они обычно обрезаются до необходимой длины.
Приведенные ниже фотографии прекрасно иллюстрируют содержимое набора и форму, в которой мы получаем оборудование.
Конфигурация
Процесс настройки и "первого запуска" определенно отличается от других устройств, представленных в настоящее время на рынке:
Устройство должно быть подключено к сети Ethernet. Затем он автоматически получит адрес от DHCP. При отсутствии назначенного адреса доступ к устройству осуществляется через адрес по умолчанию 192.168.1.20 (IP fallback).
Устройство заблокировано на заводе. Чтобы разблокировать его, необходимо создать учетную запись на сайте mimosa (www.mimosa.com), а затем подтвердить регистрацию, перейдя по ссылке, полученной на указанный адрес электронной почты.
После входа в учетную запись войдите в настройки разблокировки, где введите серийный номер вашего устройства. С момента разблокировки устройства активируется 12-месячная гарантия.
В настройках аккаунта вы выбираете местоположение и страну, в которой будет использоваться устройство.
Выбрав местоположение, вы определяете, на каких частотах будет работать устройство:
- выбрав Poland - вы получаете возможность выбора частот и полномочий, предусмотренных законом
- выбрав Poland Licensed - вы получаете полный диапазон работы и мощности устройства: частоты 4900-5990MHz (верхний предел увеличен до 6200MHz в версии программного обеспечения 1.3.1)
После ввода данных в меню Unlock мы получаем ключ разблокировки, который вставляем непосредственно в панель управления устройства. Данные о местоположении включаются в ключ разблокировки. Конечно, можно изменить местоположение и сгенерировать новый ключ разблокировки устройства.
Теперь устройство готово к работе. После входа в систему главная страница (приборная панель) выглядит следующим образом:
Устройство может работать в ручном и автоматическом режиме (Auto Everything). В автоматическом режиме устройство способно регулировать по мере необходимости мощность передачи, чувствительность, рабочую полосу пропускания, а также самостоятельно выбирать рабочую частоту. Программное обеспечение постоянно анализирует спектр и изменяет частоту, когда обнаруживает помехи или радар ДПП. Ручной режим можно настроить в соответствии с вашими потребностями.
Производительность
ТЕСТ 1
Следующий тест был проведен непосредственно между антеннами B5-Lite с помощью диагностического инструмента Bandwidth Test, основанного на протоколе UDP и генерирующего пакеты размером 1500 байт. Антенны были настроены на режим „Auto Everything”.
При включении опции „Auto Everything” Mimosa B5-Lite детально анализирует доступную полосу частот и выбирает наиболее оптимальный канал, его ширину и передающую мощность антенны. Весь процесс занимает несколько минут, что может вызвать у вас опасения, что ссылка не установится. Однако существуют журналы, в которых содержится информация о любых изменениях, вносимых устройством в ссылку.
Передача
Получить
Передача и прием
Одновременно
Заслуживает внимания последний тест, в котором мы генерируем входящий и исходящий трафик одновременно.
Уже на 2-й секунде после начала теста была достигнута пропускная способность более 700 Мбит/с!!!
ТЕСТ 2
Следующий тест проводился на базе устройств Mikrotik RouterBoard 2011iL с использованием инструмента Mikrotik BandwidthTest (размер пакета UDP/TCP 1500 байт).
UDP Receive
UDP Send
UDP Both
ТЕСТ 3
Заключительный тест проводился между ноутбуками с использованием приложения, которое позволяет генерировать сетевой трафик с различными приоритетами:
Best effort
Background
Excellent effort

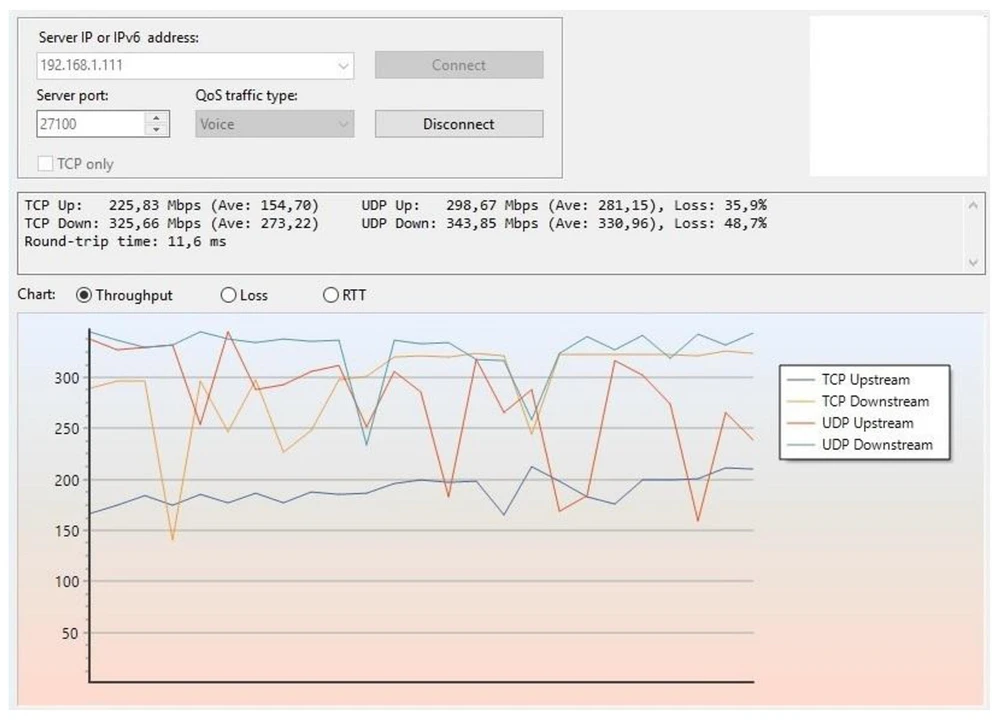

Voice

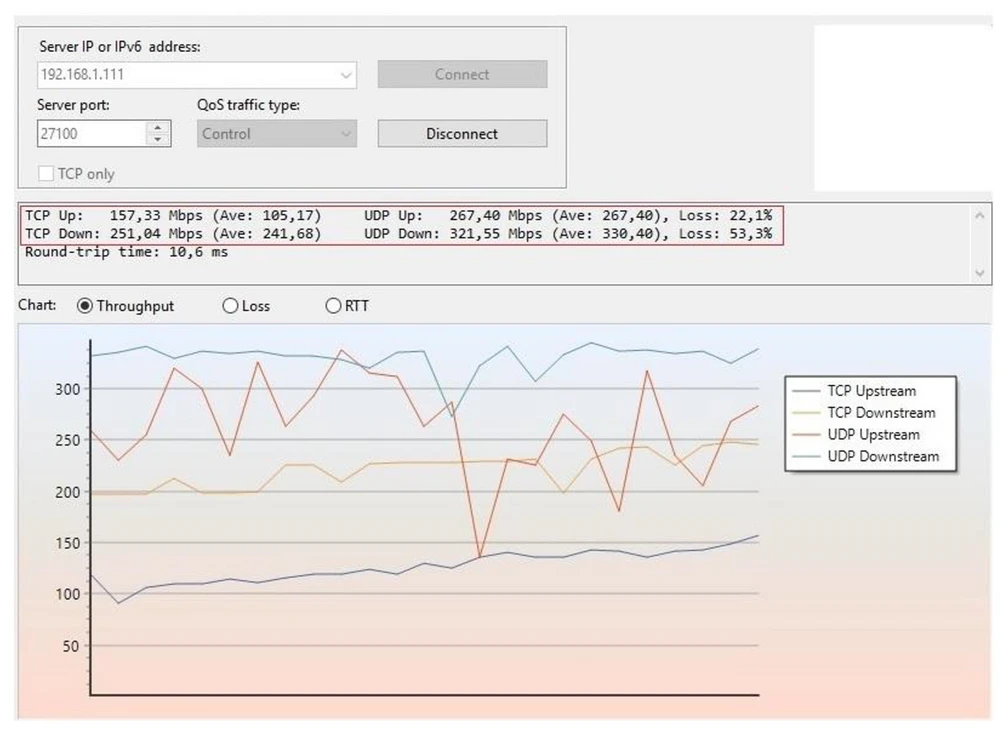

Control
Автор:
Лешек Блащик
