Totolink N600R Teste de Desempenho

Fabricante Totolink
Totolink N600R Especificações
Totolink N600R Construção
Configuração
Totolink N600R Teste de Desempenho
Sumário

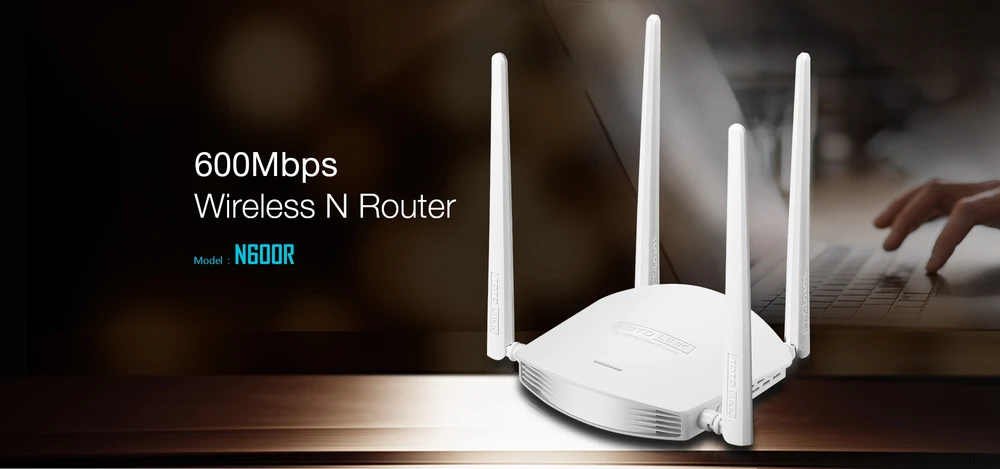

Em 2016, a Totolink lançou a série de dispositivos N600R - Trata-se de um router sem fios especificamente concebido para uso doméstico. O dispositivo é compatível com IEEE 802.11 e fornece velocidades sem fio na banda de 2,4 GHz de até 600 Mbps. A tecnologia MIMO suporta 4 antenas simultaneamente, o que permite ao usuário acessar a Internet de forma rápida e conveniente. A principal razão pela qual temos o Totolink N600R é o botão Turbo incorporado que, quando ativado, estende instantaneamente a faixa padrão WI-FI. Como funciona o Totolink N600R em 2021? Vamos lá ver isso!

Fabricante Totolink

Totolink é uma empresa que começou sua história em 1998, estabelecendo a ZIONCOM na Coréia do Sul. Na fase inicial de sua existência, a empresa fabricava produtos sob a marca ipTime apenas para o mercado local. Em 2009, a empresa decidiu entrar nos mercados mundiais com a nova marca Totolink. Actualmente, a marca está representada em 50 países de todo o mundo. O fabricante oferece uma vasta gama de dispositivos de rede para casa e escritório. Estes incluem roteadores, switches, adaptadores WI-FI, Powerline e pontos de acesso sem fio. A missão do fabricante é fornecer ao maior número possível de usuários produtos de alta qualidade a preços acessíveis.

Totolink N600R Especificações

Começando pelas especificações técnicas, o Totolink N600R está em conformidade com a norma IEEE 802.11 e opera na banda de 2,4 GHz. Além disso, o fabricante utilizou quatro antenas de 5 dBI para a transmissão de dados sem fio de até 600 MBps. Até agora, é a conexão Wi-FI mais rápida operando na banda de 2,4 GHz. Há um interessante botão Turbo usado pelo fabricante para aumentar a potência de saída do roteador em 6 dBI, o que em teoria deve melhorar a qualidade do sinal e a área de cobertura. Além disso, N600R suporta WPS, o que facilita a conexão de novos dispositivos à sua rede. Tudo com apenas um toque de um botão na mala. Totolink N600R pode operar em quatro modos:

modo porta de entrada

Modo ponte

Modo repetidor

Modo WISP

Totolink N600R Construção

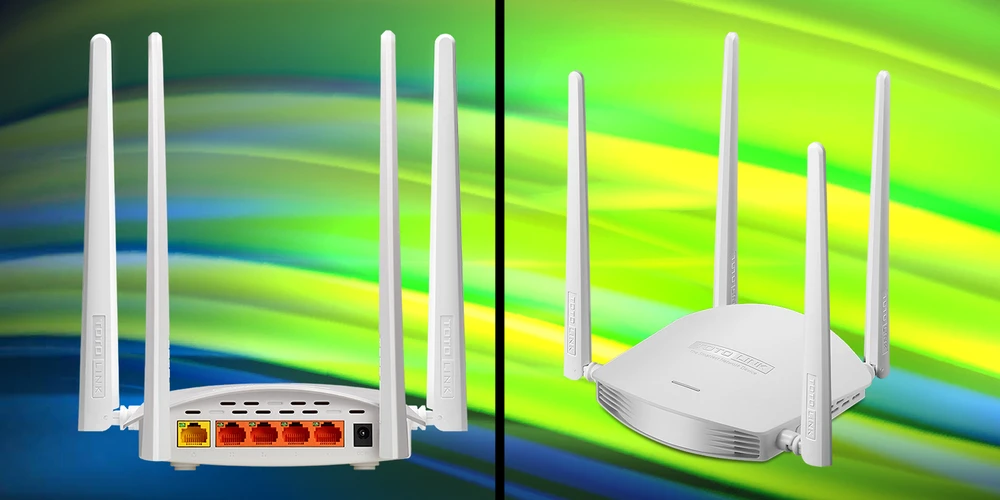

O N600R tem um design muito simples e compacto, semelhante ao de um caranguejo. O dispositivo está equipado com 4 antenas externas de alto desempenho que atingem 5dBi, que em teoria proporcionam uma transmissão WI-FI estável em longas distâncias. Infelizmente, as antenas são fixadas permanentemente, por isso, em caso de qualquer falha, não podemos substituí-las. O painel frontal é incomum, não vamos encontrar aqui os indicadores clássicos de portas, status de conexão à Internet ou atividade WI-FI. Em vez disso, no painel superior há um LED indicando o trabalho do dispositivo no modo Turbo. Acende em vermelho ou verde, dependendo da ativação.

Obotão Turbo está localizado no lado direito da caixa. Com base nas especificações do fabricante, quando ligado, a potência de saída do roteador aumenta para 6dBm. De acordo com as afirmações do fabricante, o modo Turbo expande o alcance da rede sem fio três vezes.

No lado esquerdo da caixa há o botão RST/WSP - pressione por 1 segundo para ativar o WPS, 5 segundos ou mais para reiniciar o roteador para as configurações padrão de fábrica.

Na parte de trás do dispositivo há um conector de alimentação, 1 porta WAN para a conexão à Internet e 4 portas LAN para conexão de dispositivos na rede local. A velocidade de todas as portas da rede é de 100MB/s. Além disso, cada uma das portas está equipada com um indicador LED de actividade. É um lugar muito inconveniente para colocar tais LEDs.

Configuração

A ligação e configuração do Totolink N600R é muito simples e intuitiva, sem qualquer problema especial. Tudo é literalmente feito em apenas alguns cliques usando o feiticeiro.

Instruções de configuração

Conecte o cabo Ethernet do provedor à porta WAN (amarelo). 2.

2) Conecte um cabo Ethernet do seu computador a qualquer porta LAN.

3. Abra qualquer navegador e digite 192.168.0.1.

Digite o nome de usuário e a senha padrão, "admin". 5.

5) Escolha o tipo de conexão de Internet do seu provedor, defina o nome e a senha da rede WI-FI.

6) Clique em Aplicar, o roteador será reinicializado e após cerca de um minuto você verá a mensagem de configuração bem sucedida.

NOTA:

Recomendamos que você ative "BG Protection Mode" -> AUTO e "Preambule" nas configurações de parâmetros da rede sem fio (Advanced Setting). -> AUTO e "Tipo de pré-ambule" -> Pré-ambule curto

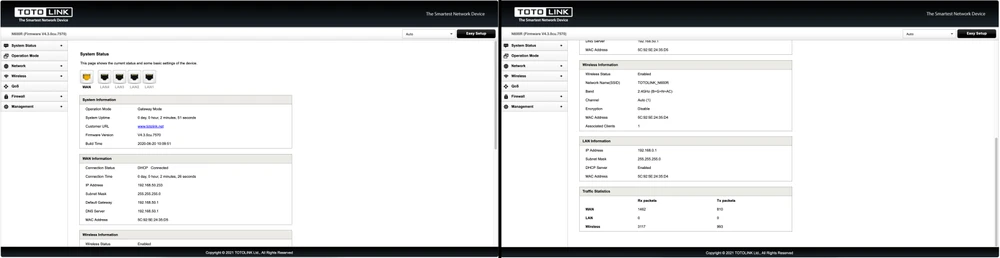

Estado do sistema - Mostra as portas activas do router, modo e hora de funcionamento, Internet, Wi-FI e estado da ligação à rede local, e estatísticas de tráfego.

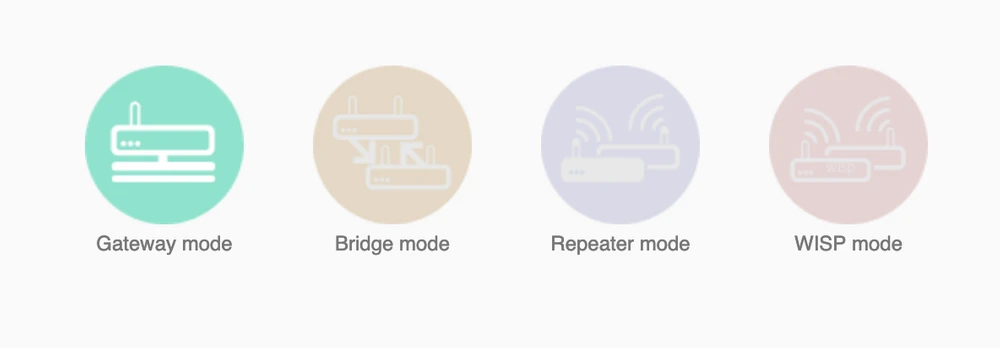

Modo de operação - Aqui temos acesso ao modo de operação do dispositivo: Roteador, Ponte, Repetidor, WISP.

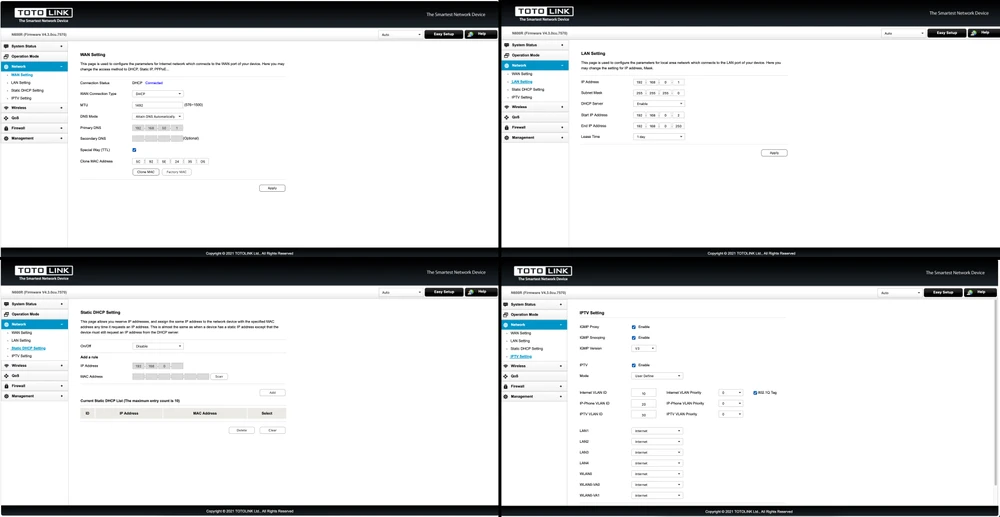

Rede - Aqui encontramos acesso a configurações de rede, como WAN, LAN DHC e velocidade de porta.

Wireless - Esta guia fornece acesso a configurações avançadas de rede Wi-Fi.

QOS (Quality of Service) - Aqui podemos criar até 10 regras para clientes do dispositivo com restrições de velocidade de entrada e saída da Internet.

Firewall - Neste separador podemos definir a firewall em termos de: regras de filtragem por IP/MAC, encaminhamento de portas, definição de zona DMZ, passthrough VPN.

Gestão - Na guia de gestão, você tem acesso a funções de serviço, tais como: alteração da senha do administrador, definição de horário, controle remoto, atualização de software, salvar configurações atuais, reiniciar e programação da rede Wi-Fi.

Totolink N600R Teste de Desempenho

Antes de entrarmos em testes de desempenho, precisamos de fazer uma pequena introdução. O roteador Totolink N600R utiliza tecnologia MIMO (entrada múltipla, saída múltipla) com uma configuração de antena 4x4. Graças a esta aplicação, a velocidade de ligação deve teoricamente atingir até 600 MB/s na banda de 2,4GHz. O objectivo dos nossos testes é verificar o alcance da rede sem fios, tanto em termos de cobertura de sinal como de velocidades reais disponíveis no edifício.

Para conexões de 2,4GHz assumimos a largura máxima de canal de 20MHz. O dispositivo de teste foi MacBook Pro A1502 equipado com placa sem fio AirPort Extreme incorporada (Broadcom BCM4360 3x3, 1,3 Gbps PHY) funcionando nos padrões 802.11a/b/g/n/ac.

Medição de desempenho

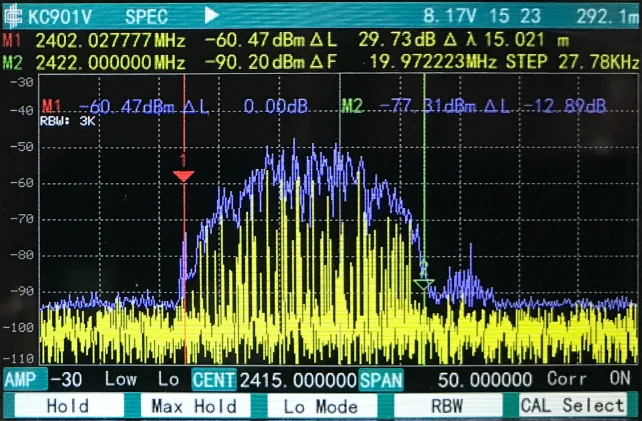

Testamos o desempenho do Totolink N600R com um medidor desenhado para dispositivos sem fios. O primeiro teste que realizamos foi com o botão Turbo desligado. Apesar da configuração de largura de canal de 20/40 MHz, o dispositivo funcionou muito bem na faixa de 20 MHz. O dispositivo foi testado em ambiente ativo com outras redes Wi-FI de 2,4 GHz e dispositivos Bluetooth.

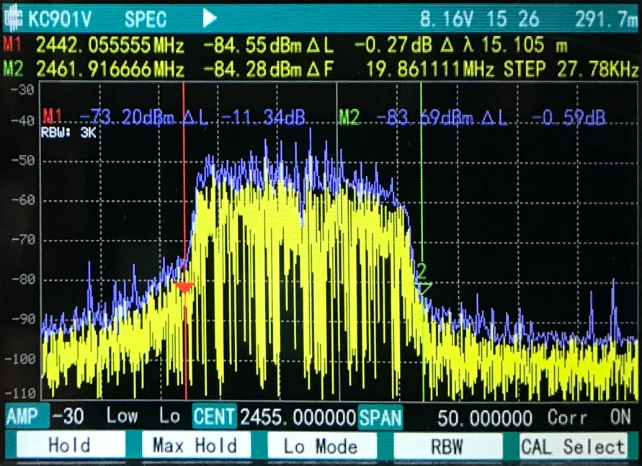

Depois de ligar o botão TURBO, as características do aparelho mudaram significativamente. Como você pode ver, o nível de interferência aumentou, assim como a força do sinal.

Mapa de sinais

Nós usamos o software AirSurvey para fazer um mapa de sinais. Para uma leitura correcta dos níveis de sinal, preste atenção à legenda colorida na parte inferior da imagem. A localização dos accessspoints é marcada com um ícone.

Teste de velocidade

Antes do teste de velocidade, verificamos o desempenho máximo do servidor LAN e iperf3. O laptop acima mencionado foi conectado com uma placa de rede 10/100/1000Mbps a um switch. Obtivemos as seguintes velocidades máximas para um único fluxo TCP:

Download: 894Mbps.

Upload: 958Mbps.

Ponto de medição nº 1

Download 51Mbps
