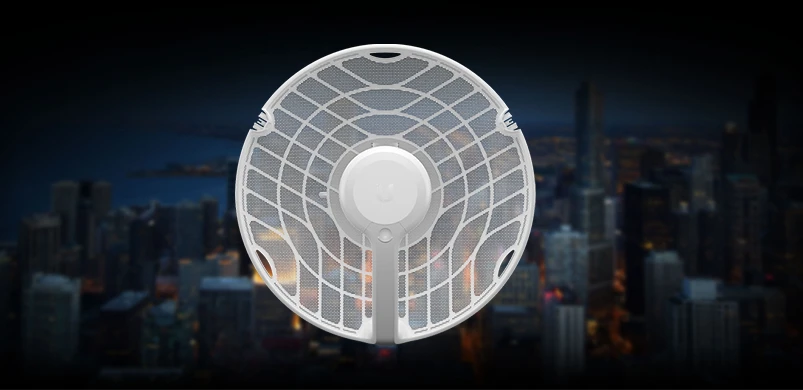

Ubiquiti airFiber60 | AF60 - teste de desempenho no campo

A Ubiquiti Inc. no início de 2020 apresentou uma nova gama de soluções sem fio operando a 60GHz. Além disso, os dispositivos foram equipados com um módulo de rádio operando a 5GHz, que atua como um link de backup(failover). Novas soluções surgiram em cada uma das três linhas de produtos:

• UniFi: Bulding-to-Building (UBB)
• AirMax: GigaBeam (GBE)
• AirFiber: airFiber 60 (AF60)

Embora os aparelhos que operam a 60GHz sejam extremamente eficientes, temos que lembrar que eles são muito suscetíveis e sensíveis a mudanças nas condições climáticas - quanto maior a frequência, maior a atenuação. Os novos radiolinks da Ubiquiti Inc. estão equipados com antenas direcionais típicas e, graças a isso, podemos estabelecer uma ligação muito precisa. Deve ser dada especial atenção ao segundo rádio, de emergência, que funciona na frequência de 5GHz. Fornece ligação de reserva em situações em que, por exemplo, as condições meteorológicas levam à desconexão da ligação a 60GHz. Embora a qualidade de transmissão diminua, a ligação permanece estável.

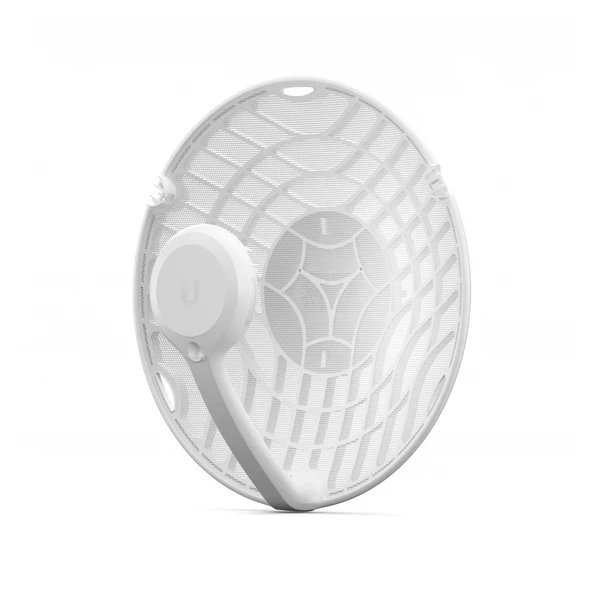

O novo rádio Ubiquiti AF60 é uma solução típica ponto a ponto que se dedica ao trabalho a uma distância máxima de 2 km. Como mencionado anteriormente, o rádio está equipado com dois módulos de rádio: 60GHz com ganho de 38dBi e 5GHz com ganho de 11dBi. A potência máxima e total da transmissão TX (5/60 GHz) é de 25dBm, e se levarmos em consideração 2160MHz de largura de canal para 60GHz, podemos alcançar 1,8 Gbps de transmissão. Além disso, o AF60 também está equipado com módulo GPS. Naturalmente, decidimos (www.batna24.com) verificar as possibilidades do arFiber60 no campo.

Ambiente de teste

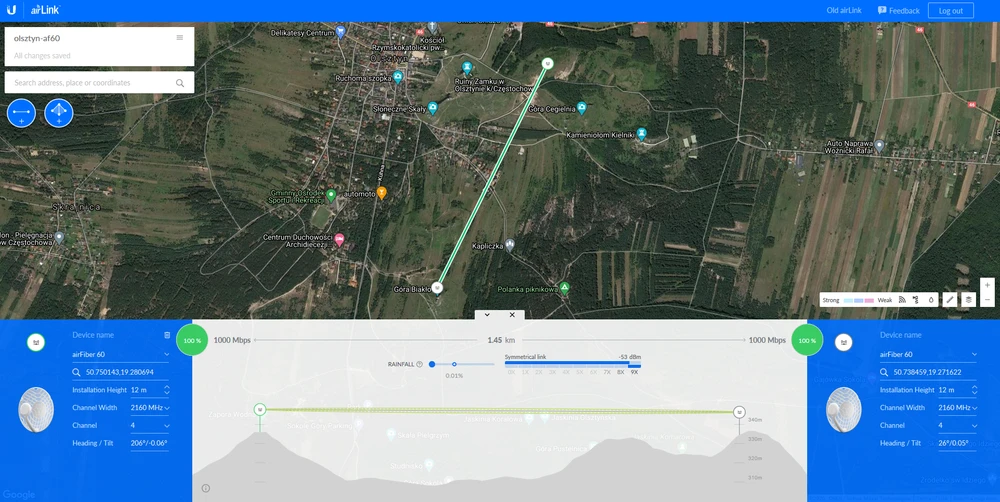

Os testes de desempenho foram tão confiáveis quanto possível, decidimos realizar testes no campo. A ligação foi estabelecida a uma distância de 1,5 km no belo ambiente de Częstochowa.

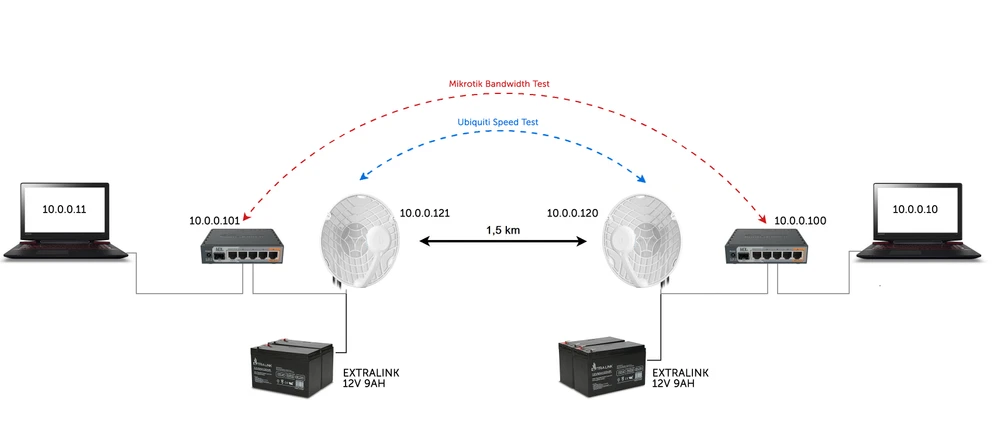

Diagrama da rede de teste

Para melhor ilustrar como realizamos os testes de rendimento do Ubiquiti arFiber 60 Ghz
, apresentamos abaixo um diagrama da rede, que montamos no campo. Nos testes usamos os seguintes dispositivos:

• 2x Ubiquiti airFiber60 (AF60)
• 2x MikroTik hEX S (RB760IGS)
• 4x Extralink AGM 12V 9Ah (bateria)

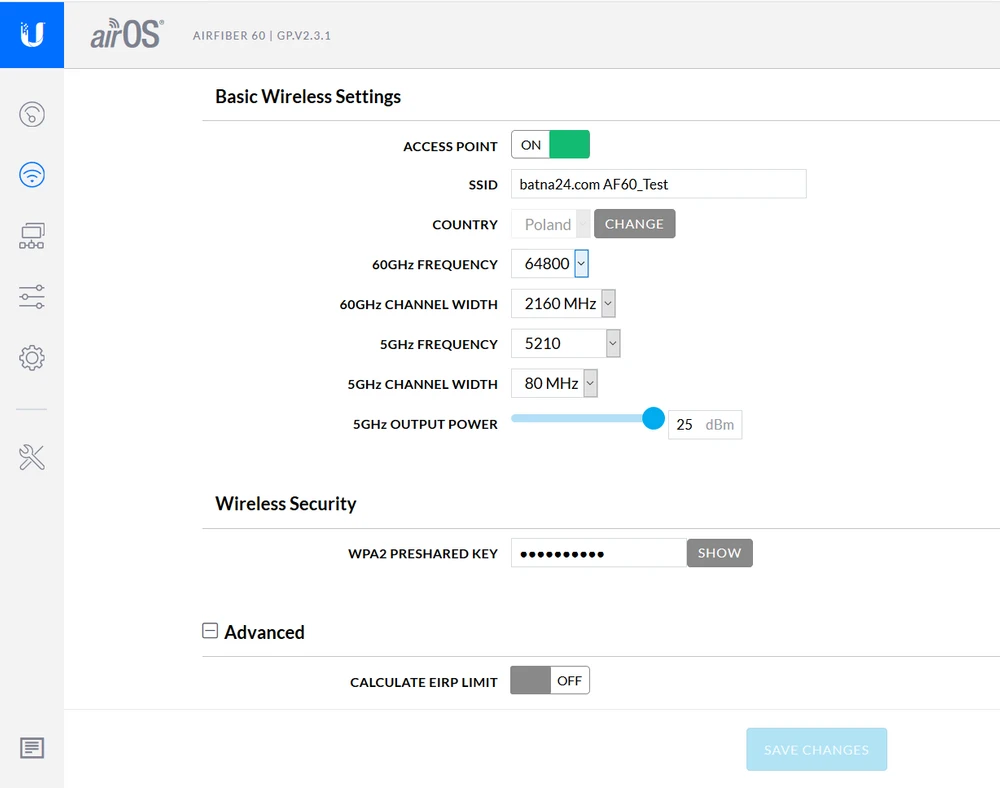

Antes de chegarmos aos testes de desempenho, é útil saber como as unidades foram configuradas. O mais importante! Primeiro, atualizamos o firmware para GP.V 2.3.1




Então, definimos o modo Ponto de Acesso com SSID: "batna24.com AF60_Test", escolhemos o país Polónia, o canal de trabalho para 60GHz foi definido para 64800MHz, com largura de canal de 2160MHz
. Por outro lado, para o link de backup 5GHz, definimos o canal para 5120MHz (fora da DFS) com uma largura de canal de 80MHz. A potência de saída foi ajustada para 25dBm.

Força do sinal - alinhamento da antena

Antes de podermos começar a testar o desempenho do Ubiquiti AirFiber 60, as antenas tinham de ser alinhadas com precisão (topped out). Devido à alta frequência, que era de 64,80GHz, parecia ser um processo muito trabalhoso. No entanto, para nossa surpresa, conseguimos definir o sinal -65dBm a 60GHz de uma forma muito rápida e eficiente, e a distância foi de quase 1,5km. Também vale a pena notar que colocamos as antenas em condições de campo, onde não tínhamos um ponto de montagem estável. De qualquer forma, podes ver tudo no nosso vídeo.

Os testes de velocidade foram conduzidos em duas etapas:

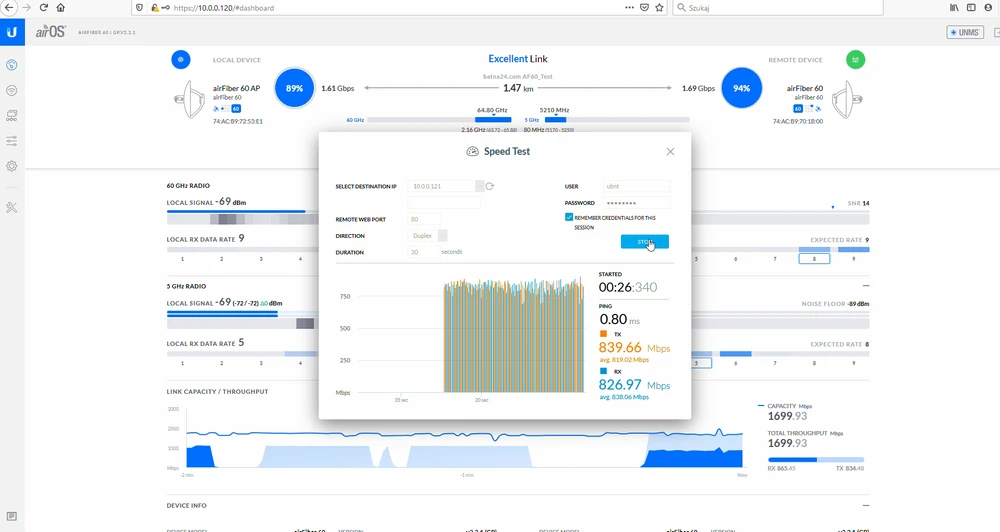

Teste de Velocidade Ubiquiti

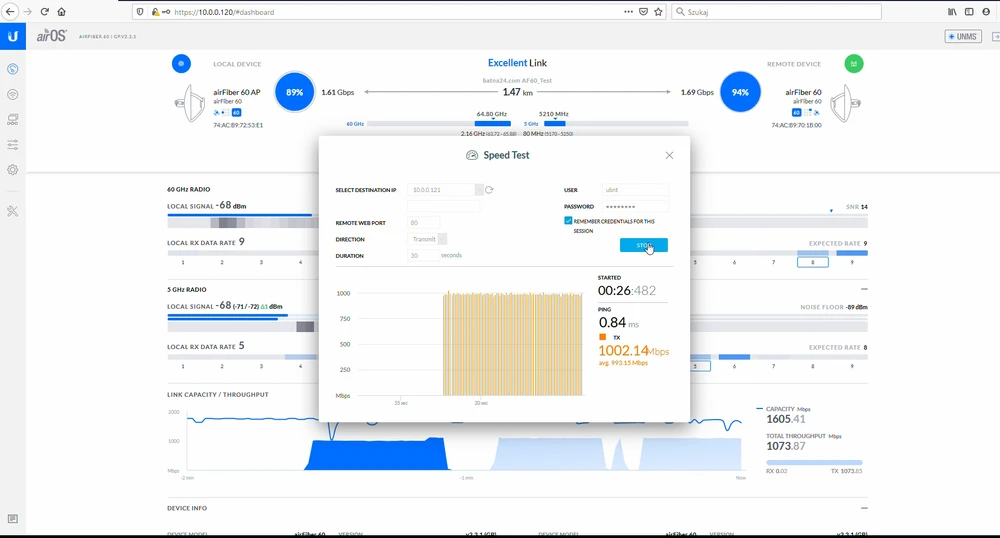

Transmita 1002.14Mbps (1Gbps!)

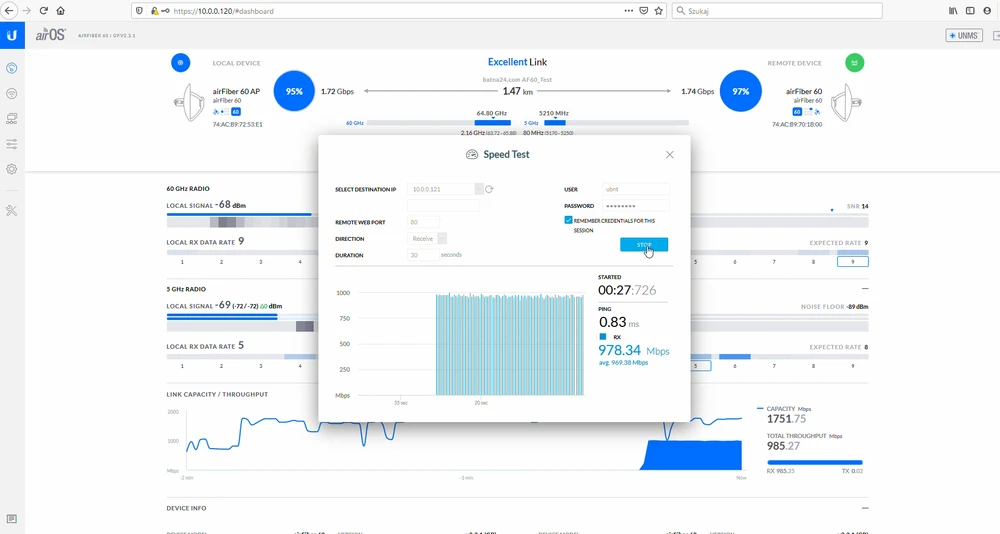

Receber 978.34Mbps

Duplex 839,66Mbps / 826,97Mbps

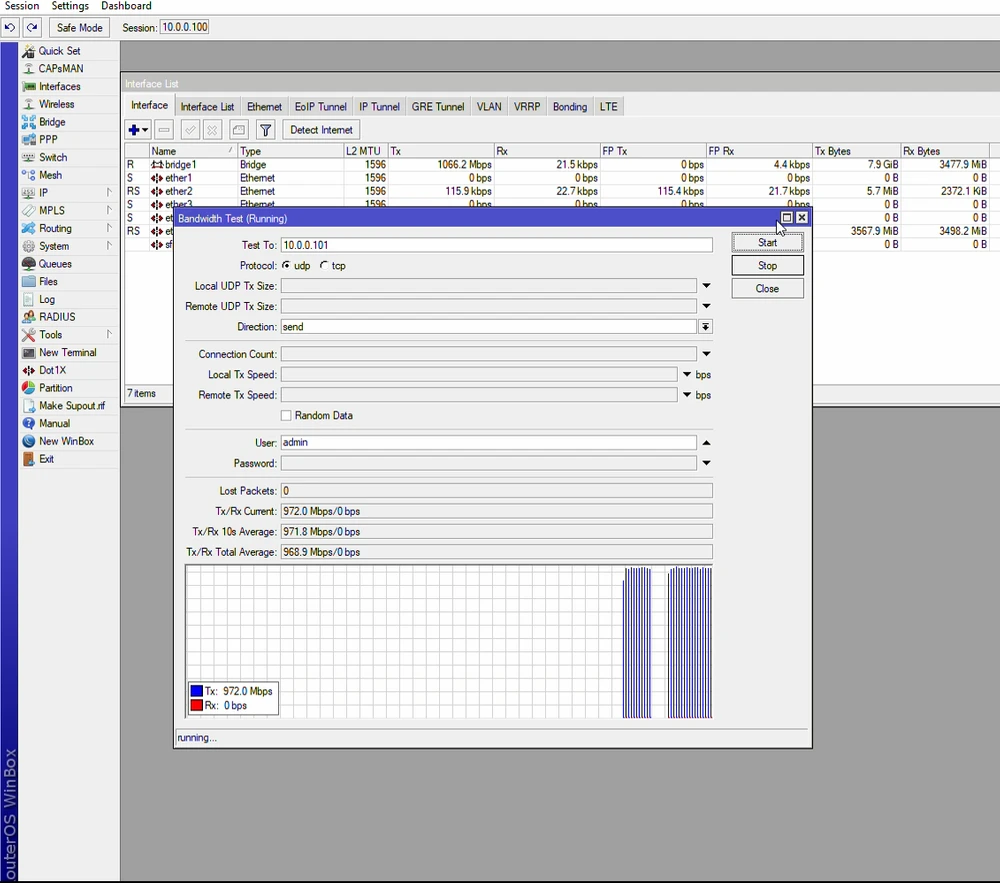

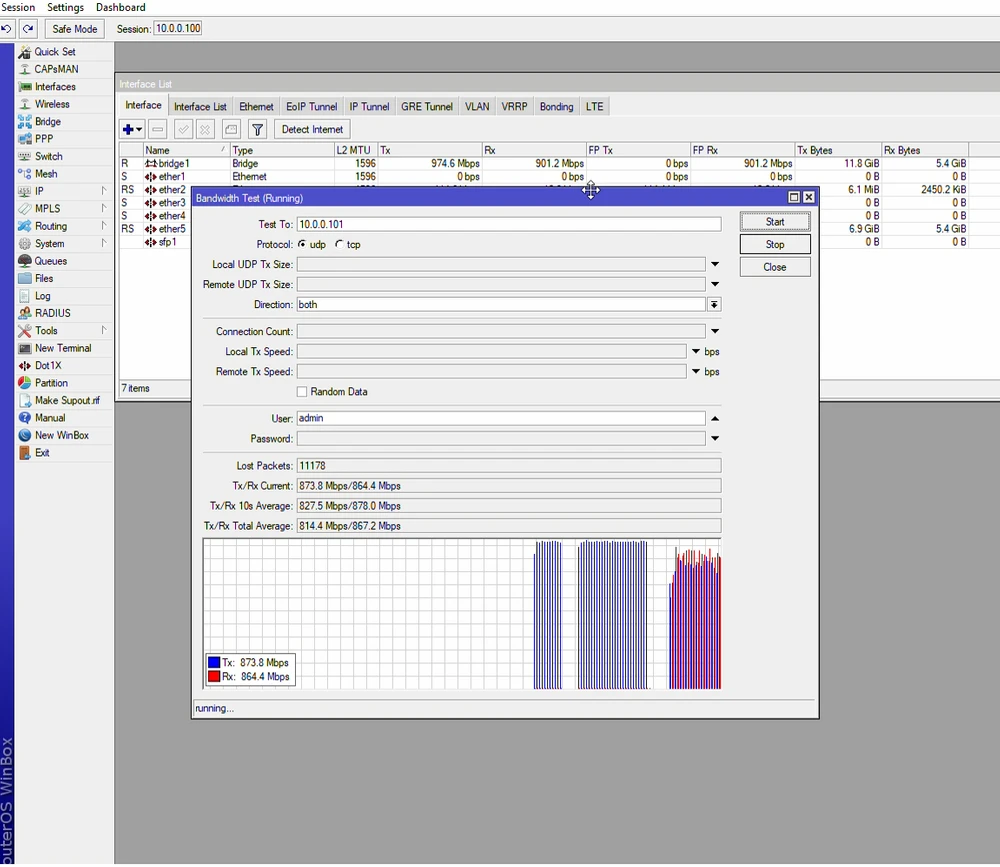

Teste Mikrotik Bandwith - UDP

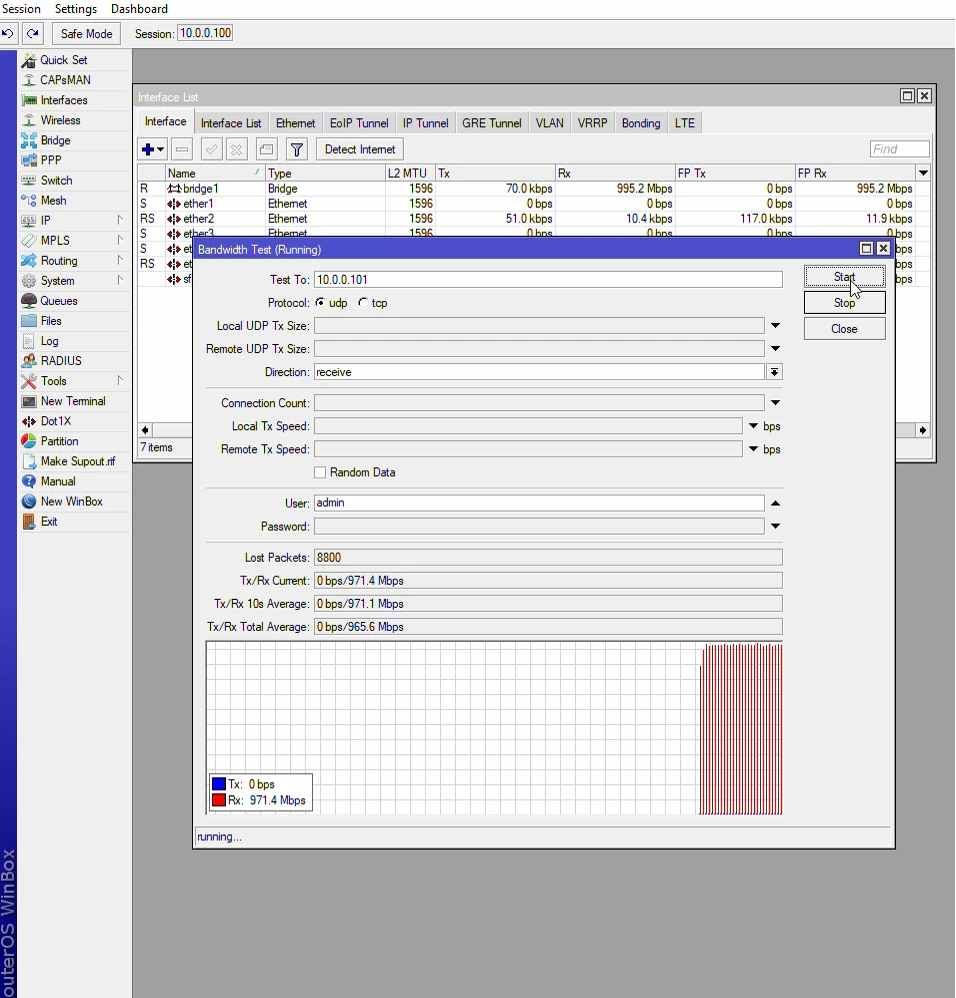

Receber 971,4 Mbps

Enviar 972Mbps

Ambos 873.8Mbps / 864.4Mbps

Como conclusão, os resultados dos testes de rendimento obtidos no campo são realmente impressionantes. A Ubiquiti Inc. aceitou o desafio e fez um excelente trabalho com sua linha de produtos de 60GHz. Com uma distância de 1,5km conseguimos alcançar uma produção de aproximadamente 1,8Gbps (em ambos os sentidos). Além disso, a opção failover em 5GHz é única em soluções que trabalham com frequências tão elevadas (60GHz). Como já sabem, quanto maior a frequência, maior a atenuação. Testamos o AirFiber60 em tempo ensolarado e sem chuva, e ainda assim o tempo está se aproximando quando tanto a chuva quanto a neve se tornarão um padrão. É por isso que vale a pena ter um link de backup (5GHz) que manterá a estabilidade do nosso link, e afinal, na banda de 5GHz conseguimos transmitir mais de 400Mbps! Generalizando. Vale a pena recomendar a solução Ubiquiti airFiber60! É um exemplo ideal como elo de apoio para soluções de fibra óptica em aglomerações urbanas, onde não é possível realizar ligação de fibra óptica em qualquer lugar, mesmo durante 1,5 - 2 km. AF60 é também uma excelente solução para operadores ISP que querem fornecer um link muito estável para clientes empresariais. Bravo Ubiquiti!!!
