Uma palavra de introdução

A nova solução da Ubiquiti Inc. está ganhando cada vez mais reconhecimento entre os seguidores da rede sem fio, e a tecnologia LTU está se tornando cada vez mais popular. Em publicações anteriores já tivemos a oportunidade de nos familiarizarmos com toda a gama de produtos LTU e realizámos testes preliminares desta solução (desktop). Desta vez vamos apresentar-lhe os resultados dos testes profissionais realizados no campo. Com base nisso, tiraremos conclusões sobre a eficiência (desempenho dos pacotes) dos dispositivos da Ubiquiti Inc. com base no protocolo LTU. Todos os resultados obtidos estarão disponíveis na parte posterior deste artigo. Convidamo-lo a lê-lo.

Eficiência dos pacotes acima de tudo!

Apenas como lembrete. A idéia principal do desenvolvimento do protocolo LTU (tecnologia LTU) era aumentar a eficiência da rede para conexões PTMP! Os dispositivos devem funcionar perfeitamente em ambientes agressivos, onde o ruído é muito elevado. A Ubiquiti Inc. desenvolveu um novo protocolo LTU para conectar um número muito grande de clientes, mantendo um desempenho de rede sem fio muito alto. Tudo isto é possível graças a vários factores:
  • 21,2bps por Hz (eficiência espectral)
  • mais de 2 milhões de pacotes por segundo
  • 4096QAM modulação

Ubiquiti LTU - teste de longa distância

Certo. Chega de teoria! Vamos passar ao desempenho oferecido pela tecnologia LTU. Realizamos testes para distâncias acima de 4,5 km (LTU Pro) e abaixo de 2 km (LTU Lite)
Pressupostos do teste de estresse para LTU:
  1. CPE final no alcance (cliente cpe) LoS mais de 4,5km com modulação mínimade 64QAM
  2. Desempenhomínimo de CPE com 20MHz de largura de canal a 64QAM Dowload 32Mbps/Upload 7Mbps
  3. Capacidadesectorial a 20MHz de largura de canal mínimo 120Mbps/24Mbps
  4. Medição do desempenho de CPE e "setor " de acordo com as normas EtherSAM (tráfego assimétrico) para tráfego com características IMIX (Internet MIX segundo IETF RFC 6985 "IMIX Genoma: Especificação de Tamanhos de Pacotes Variáveis para Testes Adicionais") de acordo com os parâmetros apresentados na tabela abaixo.
  5. Adistribuição dos canais em setores (4x90 graus) sem espaçamento de frequências. Isto é, os sectores A e C frequência central 5700MHz, e os sectores B e D frequência central 5680MHz.
  6. Testes realizados na camada L3
  7. Perda de pacotes ao nível de 0,03%.
  8. Tempo máximo do pacote 50ms
  9. Máximo de 40ms detremor de pacotes
  10. Máxima diminuição instantânea da velocidade predefinida (mínima) para 95%.
  11. Duração do teste EtherSAM 2 horas

Hardware utilizado para testes

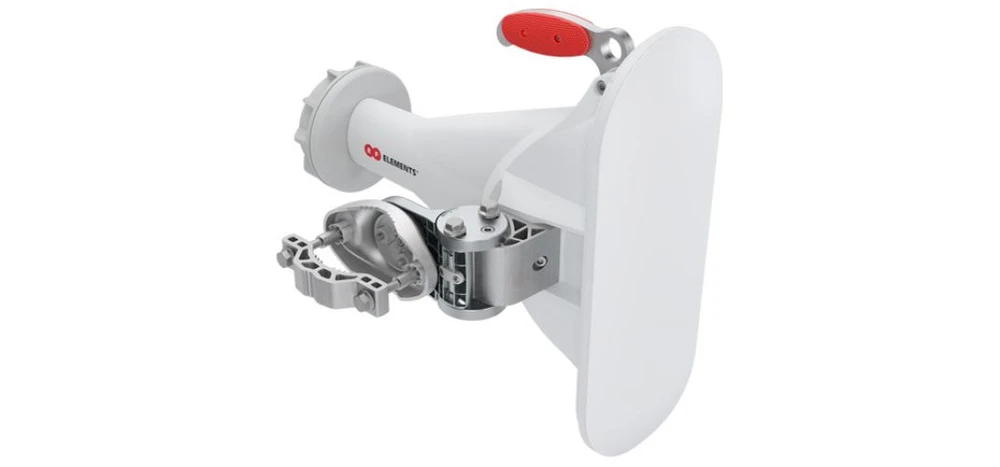

elementos rl hg3

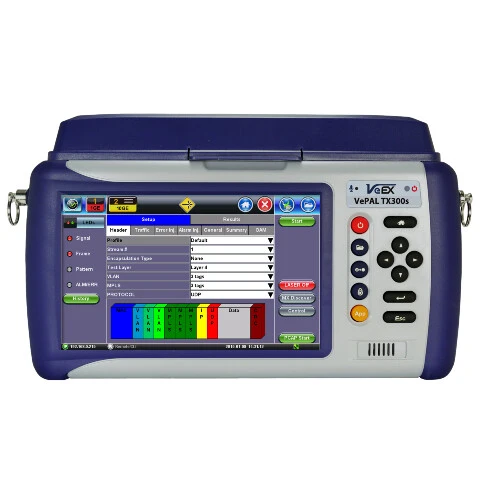

  • VeeEx VePAL TX300S medidor com versão de software 3.5.13 para plataforma e 3.5.7 para módulo

A estrutura dos pacotes utilizados no teste

Não.

Comprimento do pacote [B].

Número de pacotes (proporção)

Número de pacotes para tráfego (D/U) 32Mbps/7Mbps

Número de pacotes para tráfego (D/U) 120Mbps/24Mbps

1

68

7

D: 11507 ppsU
: 2517 pps

D: 43151 ppsU
: 8630 pps

2

595

4

3

1518

1

Total de um conjunto de pacotes

2181 bytes

12 embalagens

(D - download, download para CPE; U-upload, uploading de CPE)

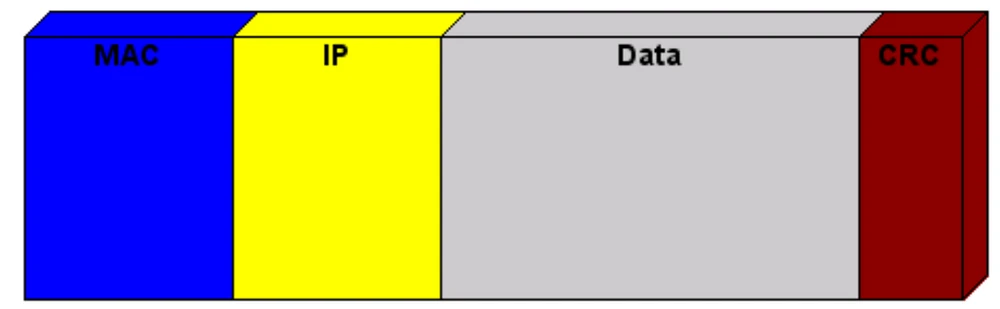

estrutura do pacote

2km resultados do teste

Agora que conhecemos as especificidades dos nossos testes, passemos aos resultados obtidos. Em primeiro lugar, vamos ver de perto os resultados obtidos durante o teste de 2 horas com o medidor EtherSAM.

Resultados dos testes para um CPE(LTU Pro) a uma distância de cerca de 2 km e frequência de 6100MHz. A altura do CPE é de cerca de 5m acima do nível do mar, LoS.

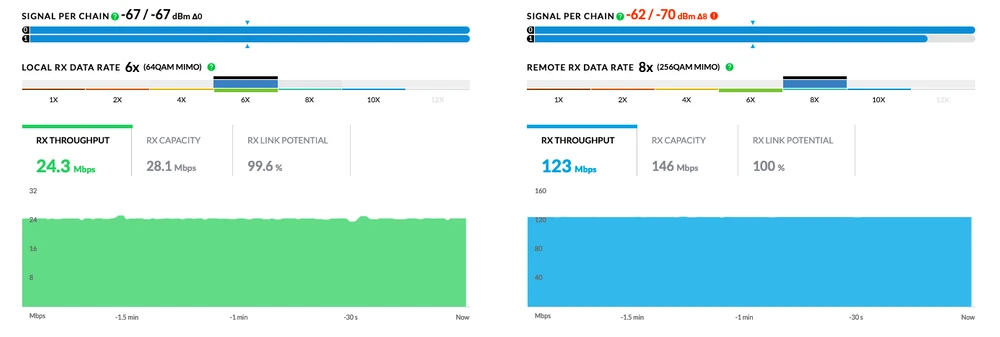

4xIMIX
Realizamos mais testes com o medidor VeEx VePal TX300S a uma taxa de transferência de 130Mbps, Upload 28Mbps com as características do IMIX* descritas na tabela acima.
"Resultados Locais". -> upload de CPE "
Resultados Remotos
".
-> download para CPE.
Características de tráfego de rede utilizadas para medir o desempenho de dispositivos de rede descritas no RFC6985 como Internet Mix (IMIX) ou outras características especificadas na documentação do fabricante.

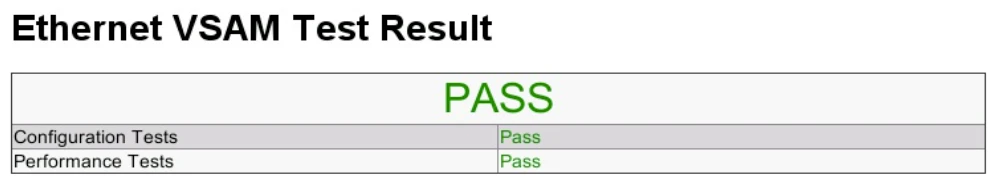

vsam_test1

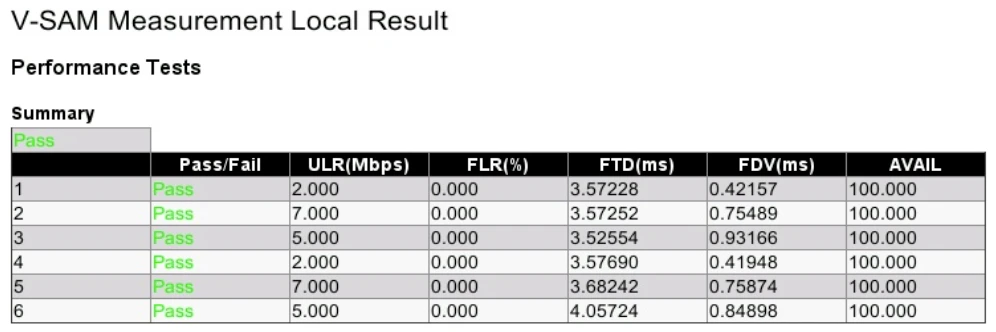

vsam_test2

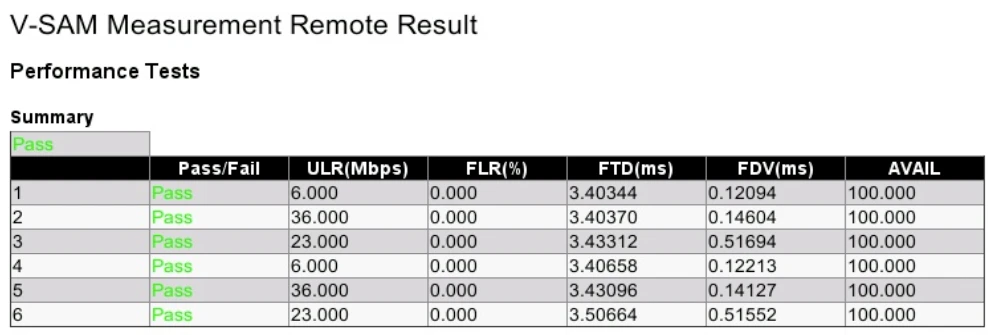

vsam_test3

Resultados do teste de 5 km

Após testes bem sucedidos em distâncias inferiores a 2 km, decidimos aumentar a distância para quase 5 km e mudamos o dispositivo cliente CPE para o Ubiquiti LTU-Pro. E mais! Realizamos testes a distâncias maiores utilizando diferentes larguras de canal (20/30/40/50MHz) e diferentes versões de software: 2.1-BETA4 e 2.1-BETA5.

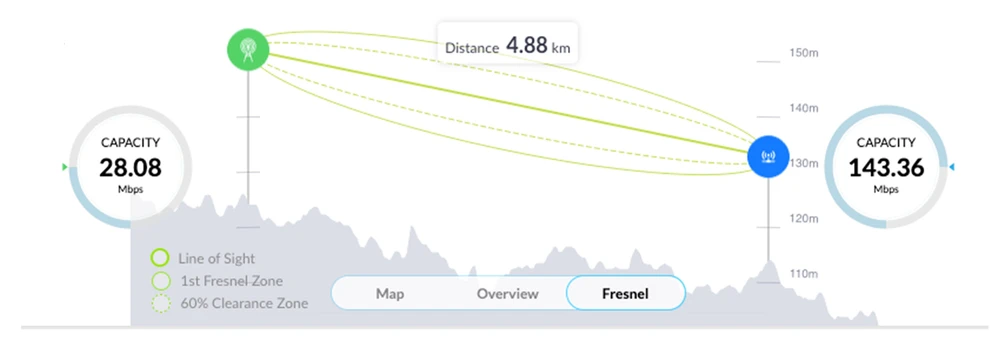

Distância e Zona Fresnel

Zona Fresnel

Resultados do teste de rendimento da Ubiquiti LTU

Como mencionei anteriormente, executamos os testes para diferentes versões de software, diferentes larguras de canal e com um parâmetro variável"Performance Boost". Abaixo, os resultados das velocidades de Download e Upload obtidas.

Distância
 4.88km

20MHz

30MHz

40MHz

50MHz

2.1-BETA4

2.1-BETA5

2.1-BETA4

2.1-BETA5

2.1-BETA4

2.1-BETA5

2.1-BETA4

2.1-BETA5

Performance Boost

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

Download[Mbps]

134.7

137.8

137.2

137.9

183.0

204.8

183.5

205.4

187.1

268.5

181.8

270.2

211.3

246.8

188.3

248.5

Upload[Mbps]

25.2

26.3

26.4

25.7

42.0

41.8

42.0

40.9

55.7

54.7

55.8

54.6

48.1

47.3

47.6

46.5

Duplex
 Download
 Upload
  [Mbps]

133.9
 25.2

135.2
 24.4

136.5
 24.3

135.3
 23.7

183.8
 40.8

203.1
 38.4

180.5
 40.8

204.2
 40.3

186.6
 52.8

267.7
 52.7

179.4
 53.8

264.9
 52.8

209.1
 47.2

228.7
 41.3

198.8
 46.2

272.9
 45.1


Com base nos resultados acima, as conclusões são praticamente evidentes. Os resultados para 50 MHz são surpreendentemente baixos, comparados com os de 40 MHz! Isto é devido às modulações mais baixas que os dispositivos negociaram para esta largura de canal, por isso não é recomendado definir grandes larguras de canal para links distantes, a menos, é claro, que o dispositivo funcione como um link de rádio.
O mais ideal é usar 30MHz e recomendamos fortemente o uso desta largura de canal. É definitivamente um compromisso entre o alcance efetivo e a capacidade total de um determinado setor (transmissor).
A seguir apresentamos os resultados obtidos. Vamos nos concentrar apenas nos testes nas larguras de canal de 30 e 50MHz, uma vez que somos os que mais nos preocupamos com eles.

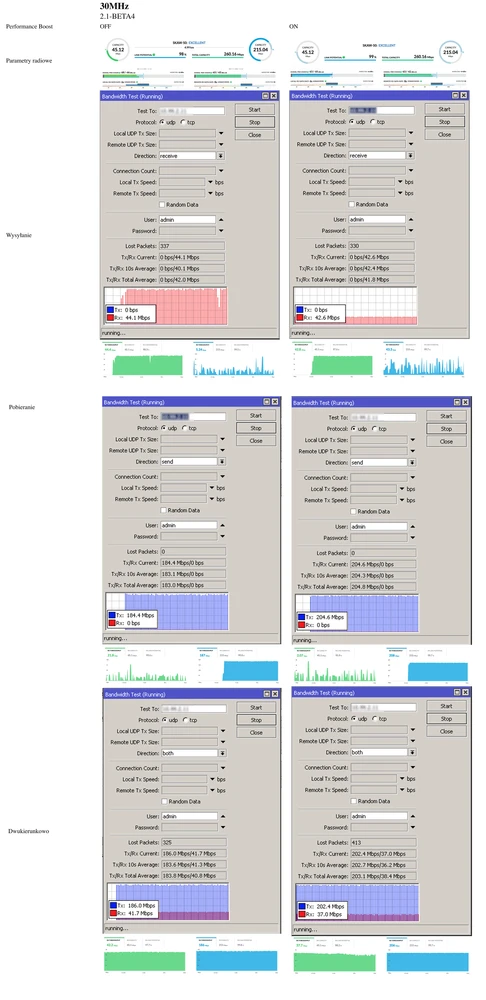

Ubiquiti LTU - Resultados 30MHz 2.1-BETA4

.

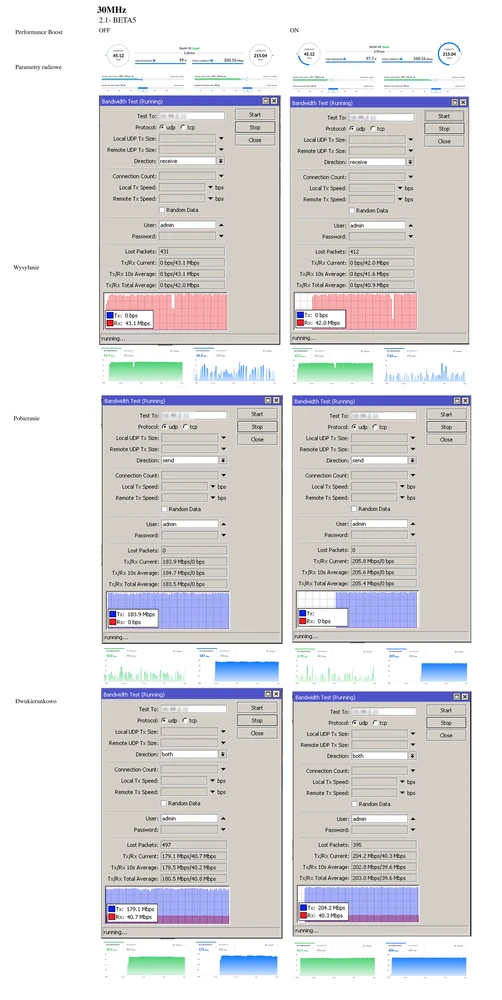

Ubiquiti LTU - Resultados 30MHz 2.1-BETA5

Ubiquiti LTU - Resultados 30MHz 2.1-BETA5

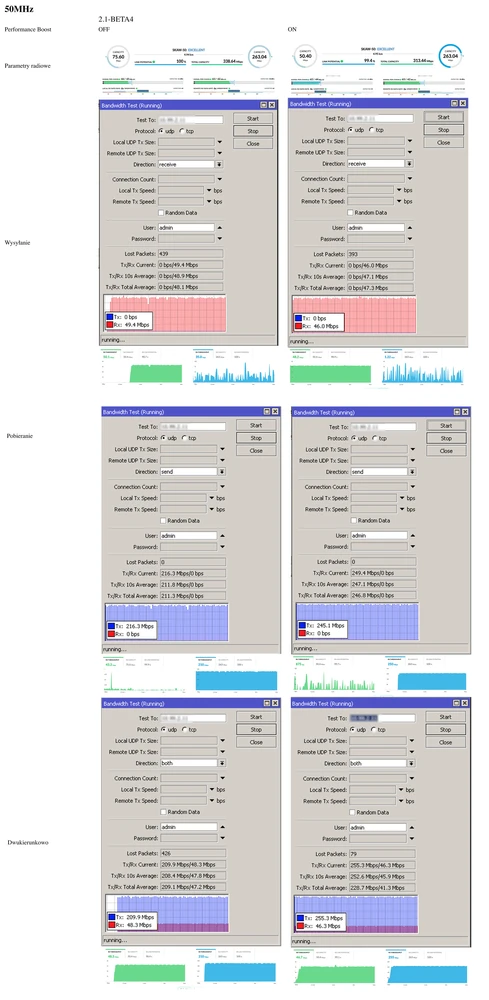

Ubiquiti LTU - 50MHz 2.1-BETA4 resultados

Ubiquiti LTU - 50MHz 2.1-BETA4 resultados

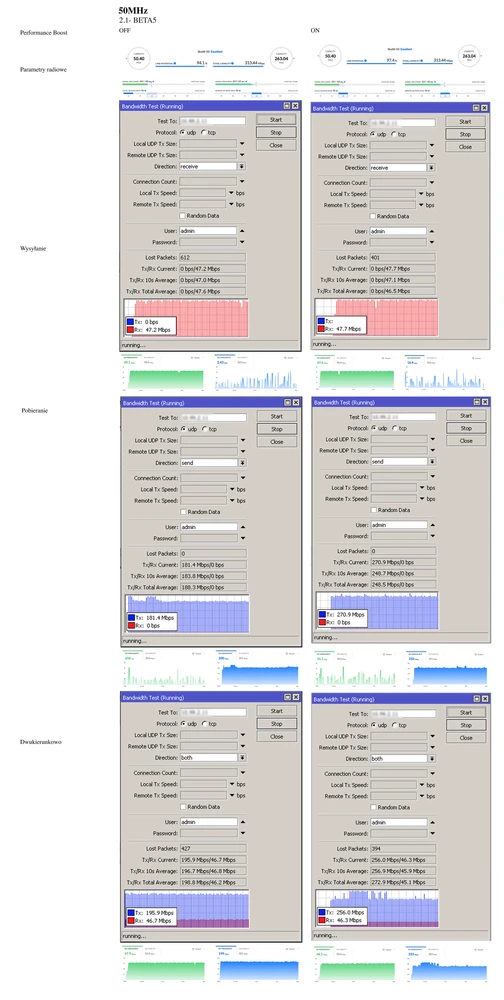

Ubiquiti LTU - 50MHz 2.1-BETA5 resultados

Ubiquiti LTU - 50MHz 2.1-BETA5 resultados

Versão 2.1.0-BETA5

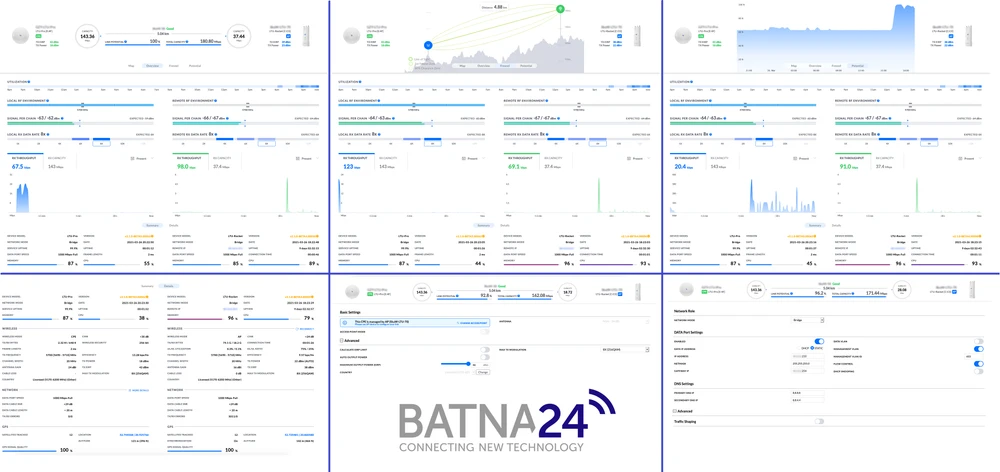

Como pode ser visto nos gráficos acima, a versão de software 2.1.-BETA5 não traz mudanças revolucionárias tanto nos parâmetros como no rendimento. Por outro lado, contém melhorias significativas na estabilidade das conexões e altera completamente a aparência da interface gráfica, fazendo com que a GUI funcione muito mais rápido e suavemente. Abaixo apresentamos algumas screenshots da nova GUI Ubiquiti LTU.
fraude da LTU

Conclusões

1. software até a versão 2.0.6 (inclusive) e versões BETA até a 2.1-BETA3 (inclusive) causaram problemas de estabilidade, desempenho e interferênciamuito elevados.

2. A activação da função"Performance Boost" resulta num aumento da produção (valores máximos de saturação da banda), à custa do número de CPEs que a estação base pode suportar.

3. Até as versões de software 2.0.7 e 2.1-BETA4 (inclusive), a função de frequência dividida não causava qualquer aumento na produção

4. Qualquer CPE de cliente que não seja usado por um período de tempo mais longo (às vezes após apenas 2 minutos) vai dormir. No caso de download/upload em software até 2.0.7 e 2.1-BETA4 (inclusive), com toda a largura de banda disponível, isso causou um efeito de escada e, naturalmente, também envolveu um aumento na modulação. Este efeito fez com que o CPE adormecido perdesse pacotes logo no início (devido ao amortecimento e correção de erros, isto não é visível sem medidores avançados). O software 2.1-BETA5 melhora significativamente este efeito desfavorável e então o problema não é mais problemático. Testes com o CPE "acordado" não mostraram perda de pacotes.

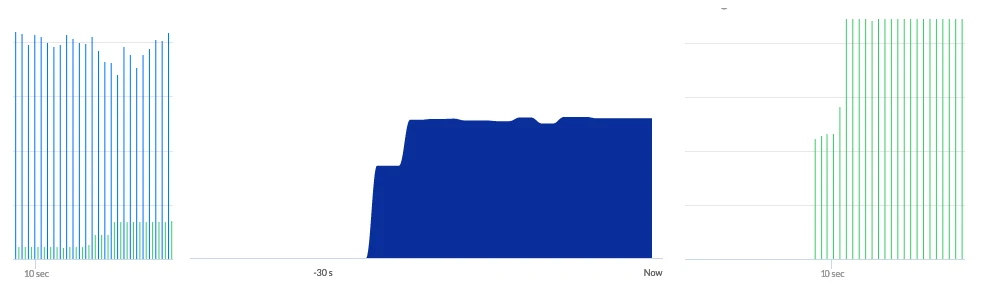

Etapas da LTU

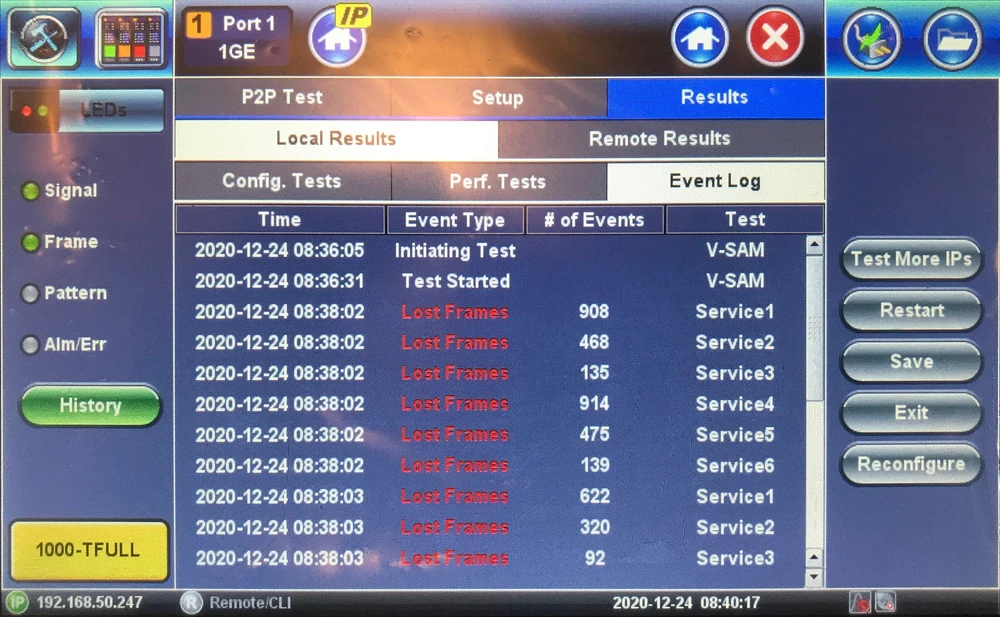

Pacote LTU perdido

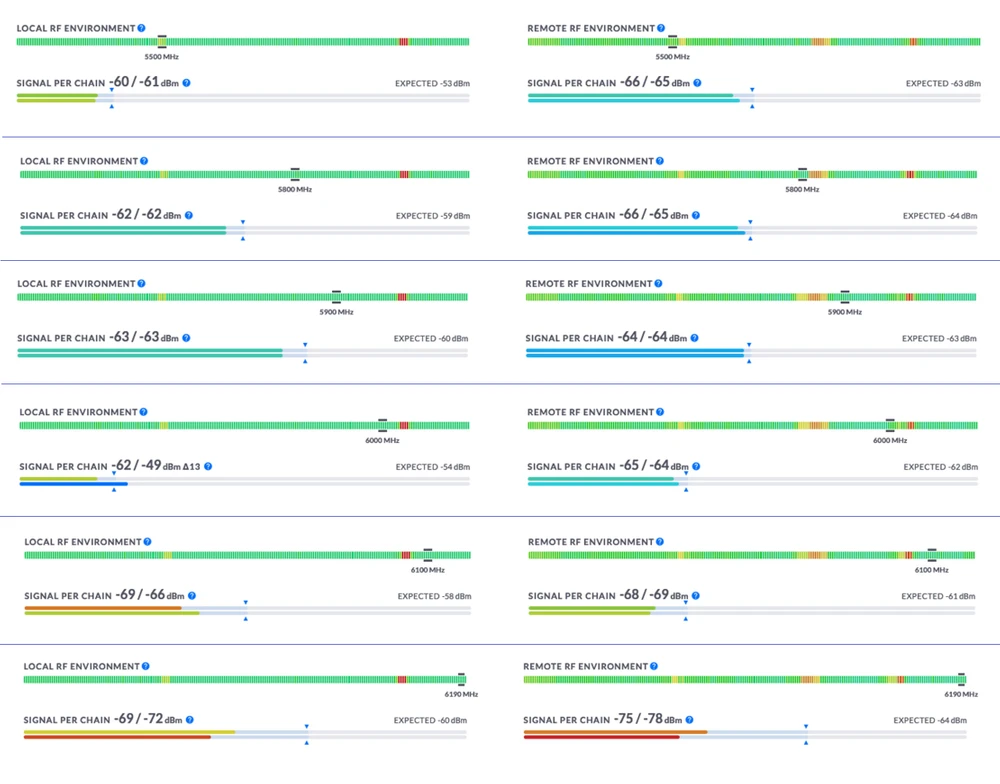

5. todos os dispositivos Ubiquiti LTU, após excederem a frequência de operação de 6000MHz, experimentam uma deterioração gradual dos parâmetros sem fio. A diferença entre o desempenho dos dispositivos que operam a 5500MHz e 6200MHz pode atingir até 10dBm! Além disso, todos os CPEs, no segundo canal de recepção, estão notando uma diferença crescente em comparação com o primeiro canal de recepção. medida que a frequência aumenta, os parâmetros de recepção da estação base deterioram-se, o que pode ser visto nas telas abaixo (distância de 4,88km). Nós o testamos em várias combinações de antenas, incluindo Ubiquiti AM-5AC22-45 e Ubiquiti AP-5AC-90-HD.
sinais LTU
6. a largura de 50MHz a 4,88km é demasiado larga para obter as mesmas modulações que para canais mais estreitos.

Sumário

Como uma rápida recapitulação. Ao utilizar soluções Ubiquiti LTU você precisa prestar atenção especial ao fato de que a antena GPS é sensível a interferências de estruturas metálicas. Para comunicar adequadamente com um grande número de satélites, é necessária uma boa colocação, caso contrário teremos problemas com a sincronização do gps. Deve-se lembrar também que um CPE não utilizado "adormece", o que limita o alcance da troca de pacotes para manter a conexão. A ativação repentina da transmissão faz com que o dispositivo precise de "tempo" para negociar a largura de banda apropriada para si mesmo no setor. Isto resulta nas "escadas" acima mencionadas, logo no início dos gráficos de velocidade.
Uma coisa é certa.A série Ubiquiti LTU distingue-se por uma produção depacotes muito elevada! E o próprio RoadMap de novas funcionalidades torna-nos optimistas quanto à possibilidade de em breve haver mais alterações (em futuras versões do software), o que aumentará o rendimento e o funcionamento nas instalações nLoS. Adicione a essa forte criptografia de transmissão sem fio e modo "Performance Boost" e teremos uma solução muito eficiente que irá funcionar em todas as condições. E acima de tudo, os dispositivos de rede Ubiquiti LTU fornecem aos clientes um serviço estável a partir da prateleira superior.

Autores:
Wojciech Repinski
Leszek Błaszczyk
