Unifi Access from Ubiquiti - Configuração e Instalação

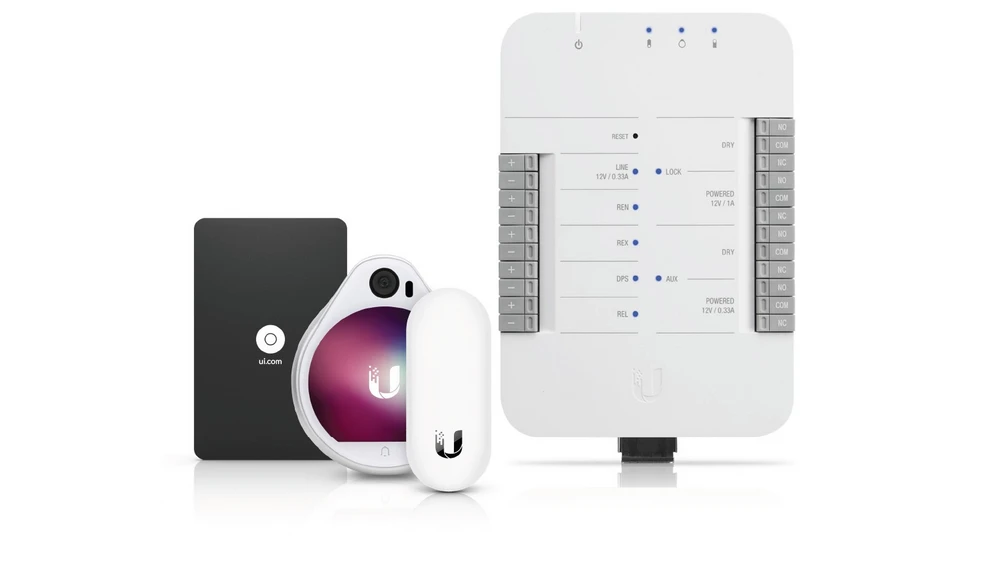

UniFI Access é um novo visual dos engenheiros da Ubiquiti nas conhecidas soluções de segurança doméstica UniFI. O Access Starter Kit é um conjunto de dispositivos que podem ser utilizados tanto em escritórios como em apartamentos. O kit é compatível com a maioria das fechaduras eléctricas e magnéticas, bem como com as descargas eléctricas. Além disso, o UniFI Access mantém compatibilidade para detectores de movimento, alarmes e outros acessórios de acesso alimentados a 12V. O sistema em si é controlado por um software UniFi Access que permite gerir os utilizadores conectados.

Leitor de Acesso UniFi LITE

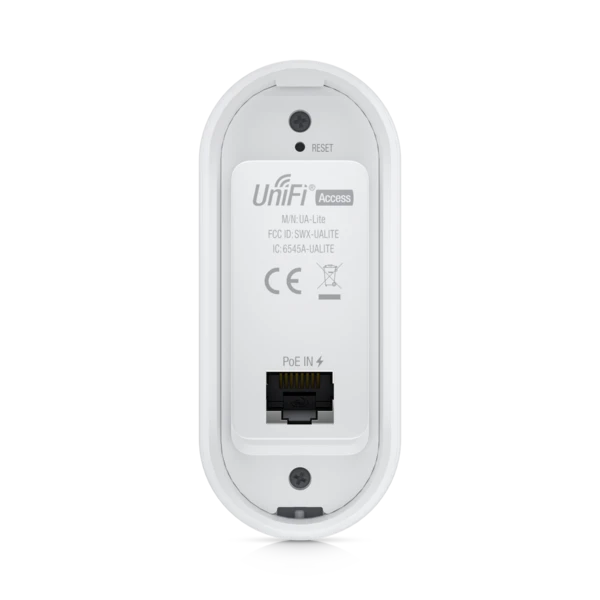

UniFI Access Reader Lite é um leitor NFC compacto e confiável como parte de um sistema abrangente UniFI Access. O dispositivo se comunica com outros componentes através de uma porta Ethernet 10/100Mbps que suporta Power Over Ethernet (802.3af PoE). O próprio leitor permite controlar as entradas e saídas dos funcionários, usando-o você pode digitalizar o cartão de acesso e entrar na empresa ou em determinadas salas. Sem dúvida, a vantagem deste dispositivo é a instalação rápida e fácil e o moderno padrão de segurança NFC (13,56 MHz).

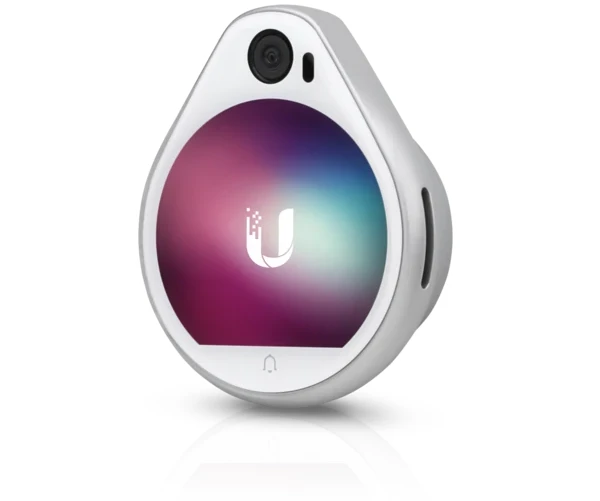

UniFi Access Reader Pro

UniFi Access Reader Pro é um leitor NFC compacto e confiável equipado com um ecrã táctil com câmara integrada. O dispositivo funciona em resolução FULL HD e a instalação em si é facilitada por um suporte com um nível, o que lhe permite fixar o dispositivo de forma uniforme.

Principais vantagens:

• Suporte NFC e Bluetooth
• proteção IP54
• Design compacto

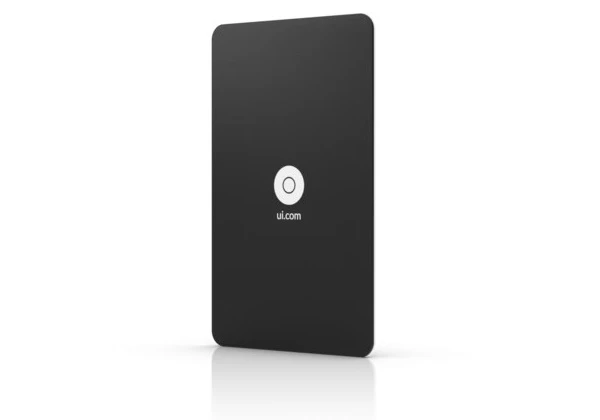

Cartão de Acesso UniFi

O kit também inclui 20 cartões NFC para os leitores acima mencionados. Estes cartões são criptografados com um algoritmo especial que não pode ser replicado. E o próprio UniFi Access também pode suportar outros cartões NFC padrão, para que você possa manter os seus cartões NFC existentes com tranquilidade.

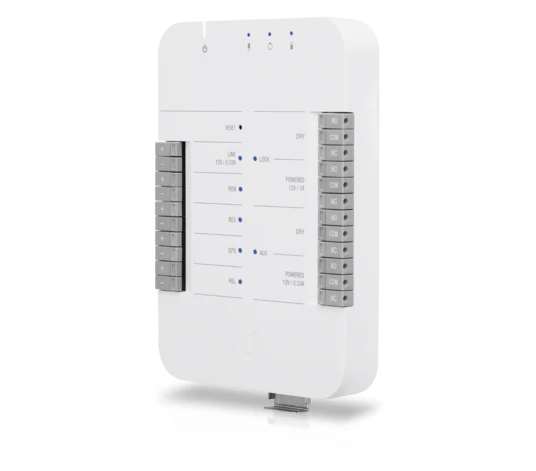

UniFI Access Hub

O UniFIAccess Hub (UA-HUB) é o último dispositivo incluído no conjunto. O produto não funciona independentemente, tem de ser ligado com o Qnap UDM PRO DVR, que infelizmente tem de ser adquirido separadamente. O UA-HUB tem uma interface intuitiva baseada em navegador que permite uma configuração simples. Para alimentar o UnIFI Access HUB e outros componentes do sistema, é necessário utilizar a fonte 802.3bt PoE (PoE ). Além disso, o dispositivo tem conector de alimentação 12/1A, três portas 802.3af PoE para leitores UniFI. Em ambos os lados da caixa também podemos encontrar conectores para fechaduras eléctricas e sensores. Todo o dispositivo é feito de plástico de alta qualidade com trilho de montagem.

O conjunto de dispositivos UniFi Access não funciona de forma independente. Nós ampliamos nosso pacote com o UDM-PRO, o roteador de alto desempenho ao qual conectamos todos os dispositivos de rede no escritório ou apartamento. O dispositivo atua como o controlador de rede e sistema de monitoramento UniFi (NVR) ao mesmo tempo. O UDM-PRO não tem saída PoE, por isso é obrigatório instalar outro dispositivo. No nosso caso, será o interruptor USW-Industrial, que irá expandir o número de portas disponíveis.

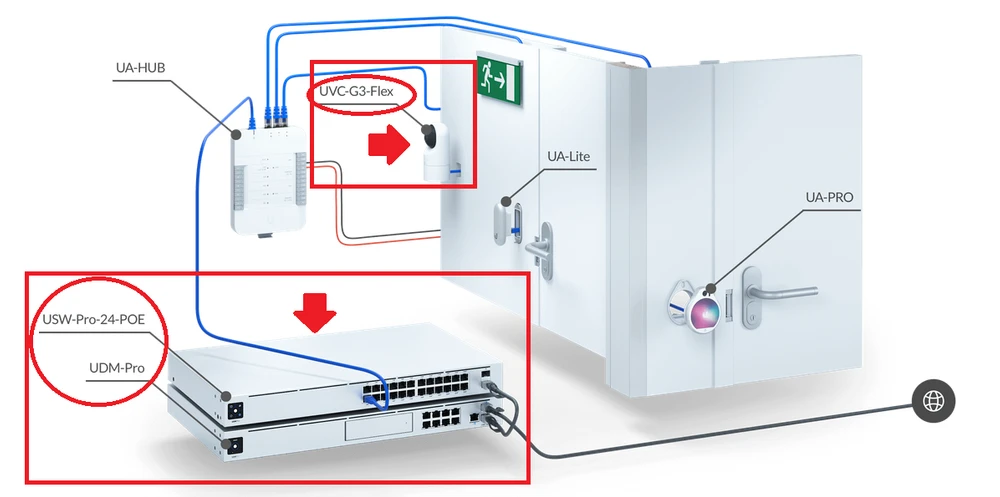

Diagrama de ligação

No diagrama abaixo você pode ver a câmera UVC-G3-FLEX que não está incluída no conjunto. Sugerimos ampliar o conjunto com esta câmera para aumentar a funcionalidade do nosso sistema.

A primeira coisa a fazer é conectar a câmera UA-PRO e o leitor NFC à porta UA-HUB.

Nota: O fabricante recomenda a ligação destes dispositivos ao UA-HUB antes de executar o assistente de configuração no controlador de acesso UDM-PRO.

Em seguida, conecte o UA-HUB à rede local usando um cabo Ethernet através da porta "PoE In". 3.

3. uma vez que a alimentação está ligada, vamos para o nosso navegador web e iniciar a configuração a partir do UDM-PRO.

Nota: Antes de configurar o sistema UniFI Access Kit, nós nos certificamos de que o UA-HUB e o UDM-PRO estão conectados à mesma rede local, e o UA-PRO e o UA-LITE estão conectados ao UA-HUB.

Configuração UDM-PROM

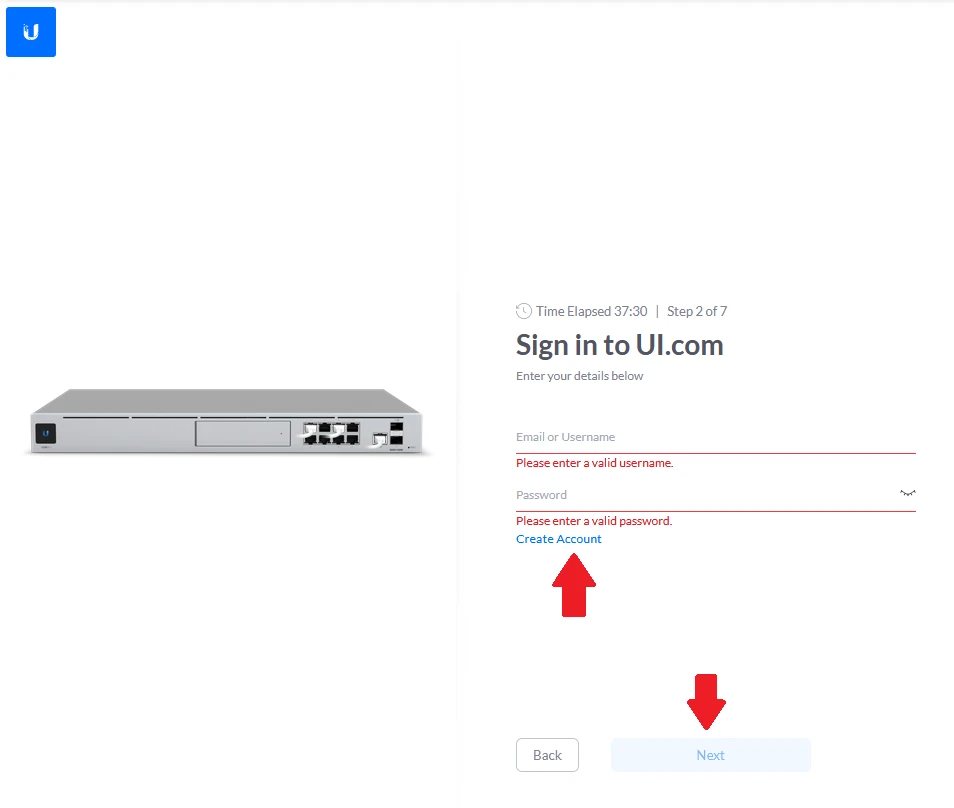

Vamos iniciar a configuração de todo o sistema UniFI Access com o dispositivo UDM-PRO. A primeira coisa que precisamos fazer é criar a nossa conta no ecossistema UI.com. Clicamos no separador "Criar Conta", que nos levará ao site de registo.

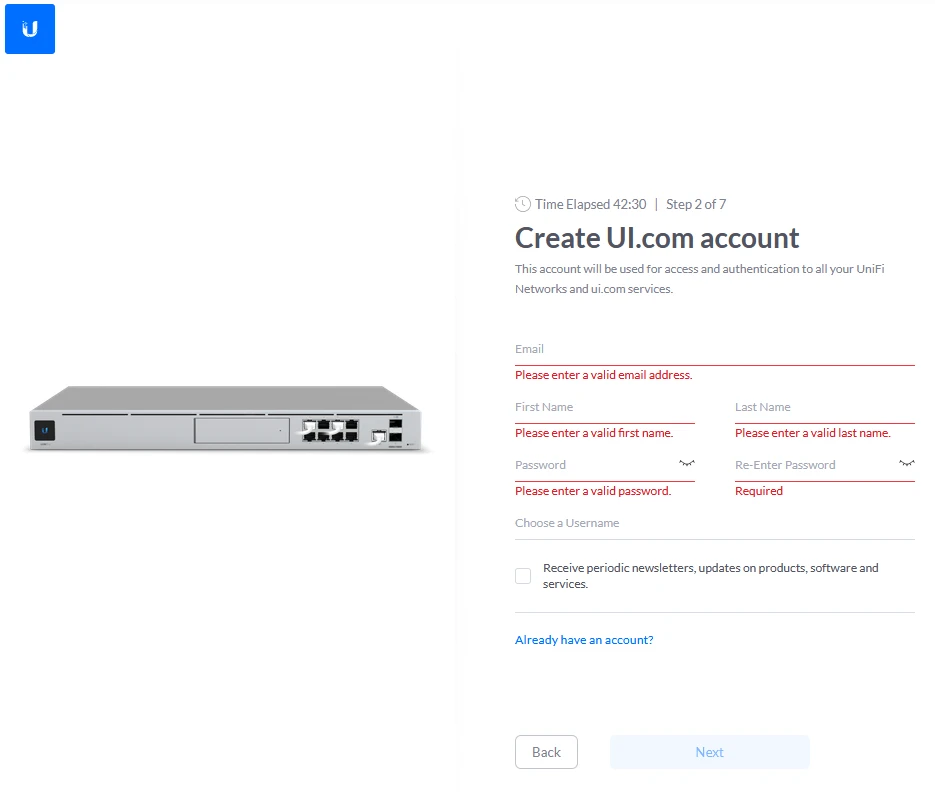

Em seguida, preencha os campos apropriados com os seus dados, ou seja

E-Mail.

Primeiro e último nome.

Senha.

Após completar os dados, ao endereço de e-mail especificado será enviado um pedido de confirmação do registo. Após o registo bem sucedido, ligamo-nos ao dispositivo.

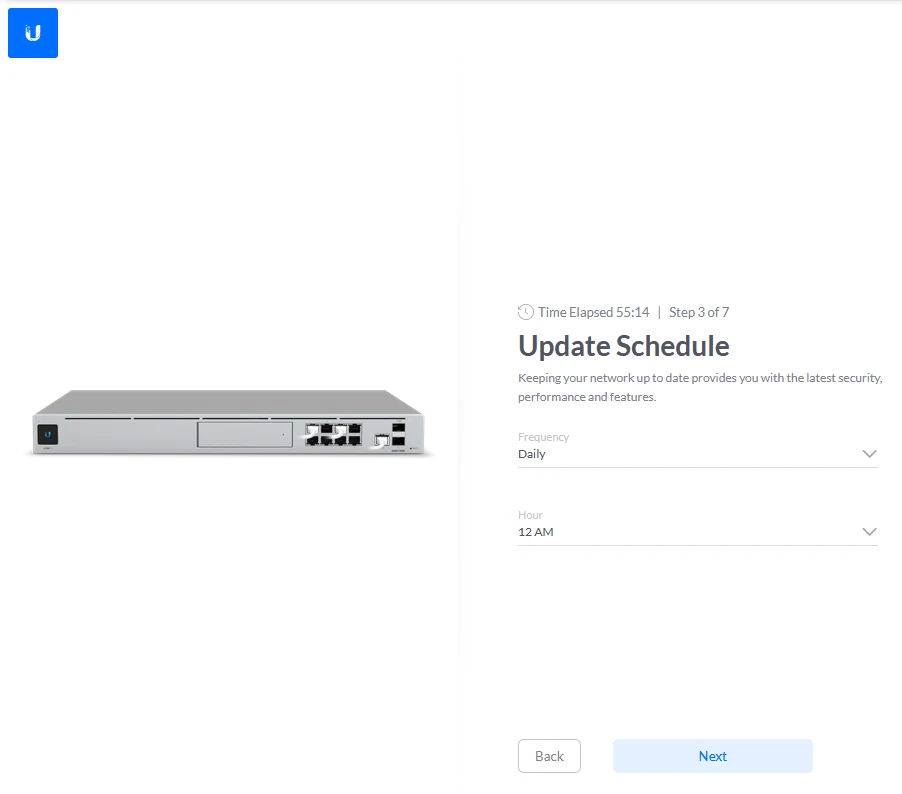

Na próxima etapa, somos solicitados a definir o cronograma de atualização do software do sistema. Nós escolhemos um valor conveniente para nós e continuamos.

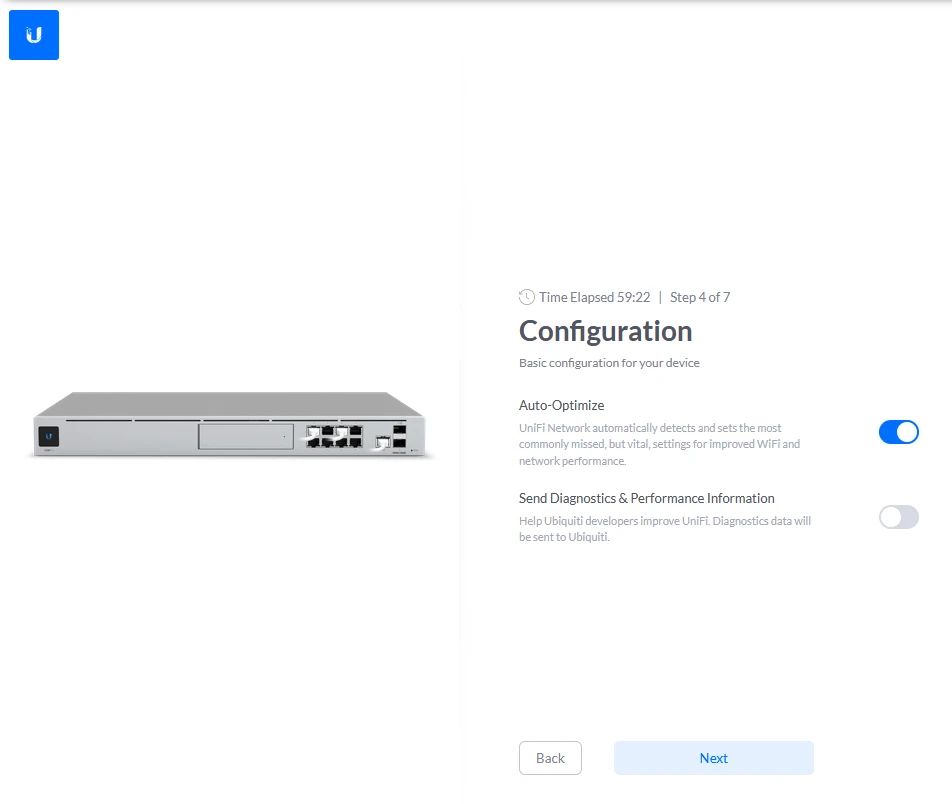

Nesta fase, seleccionamos a configuração com base na optimização automática "Auto-Optimizar". O dispositivo irá então realizar testes de desempenho da conexão.

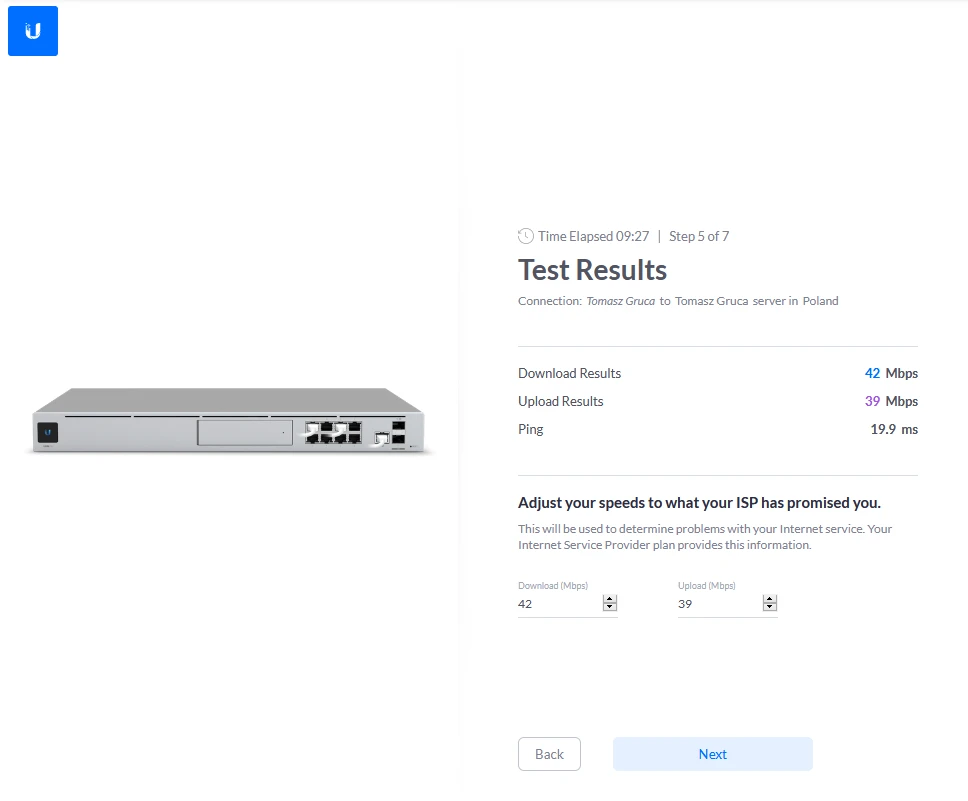

Neste separador obtemos os resultados dos testes de desempenho realizados pelo sistema. Além disso, o dispositivo irá sugerir a definição de parâmetros de ligação WAN (à Internet) com base nos resultados obtidos. Se o link não estiver de acordo com os resultados, o usuário deve corrigir os valores. Em caso de erro ou omissão desta etapa o roteador pode limitar a velocidade máxima de acesso à Internet a estes valores. Este é um ponto muito importante para a correta configuração do UDM-PRO e seus avançados sistemas de gerenciamento de largura de banda da Internet.

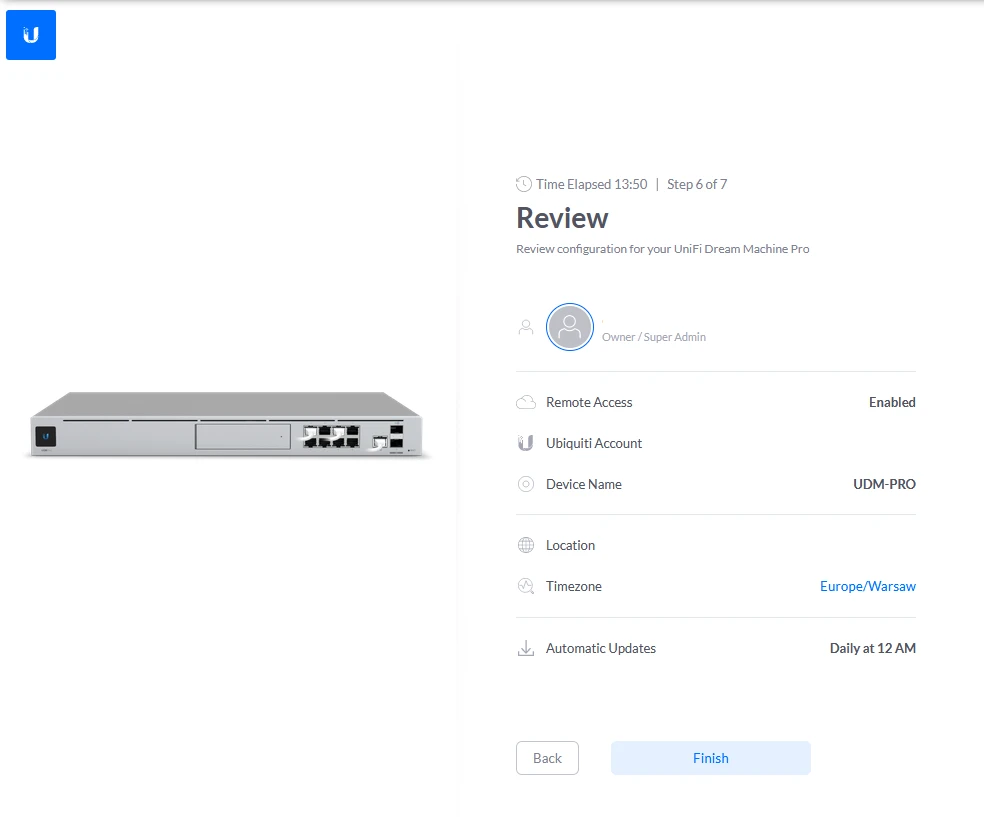

Termine a instalação com o botão "Finish". Neste ponto, o sistema será atualizado. Após a atualização, podemos proceder à configuração da série UniFi Access Kit.

Configuração de Acesso UnFI

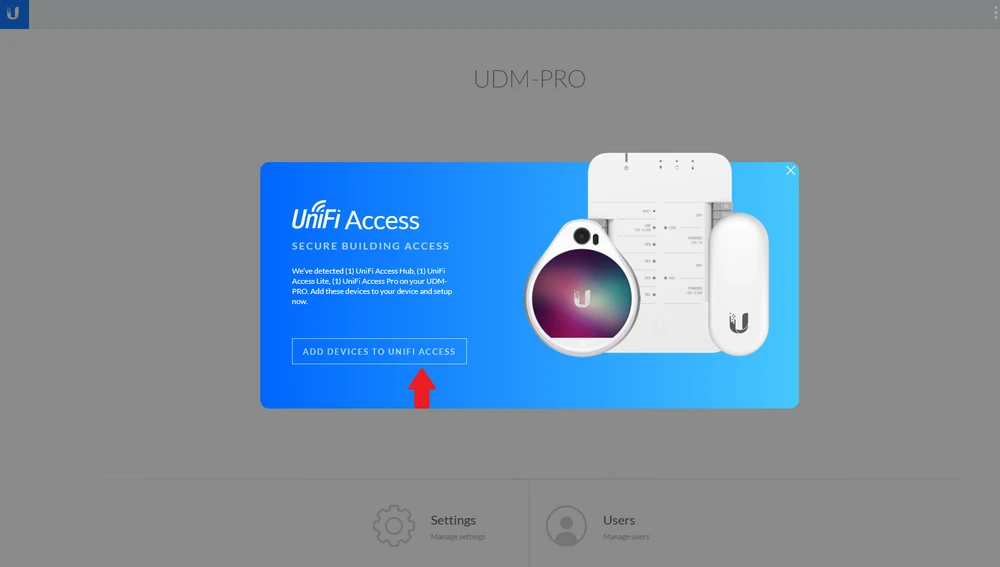

Quando você chegar à configuração do UniFi Access, você será recebido com um pequeno vídeo instrutivo. Depois de aceitar a política de privacidade, podemos prosseguir com a configuração.

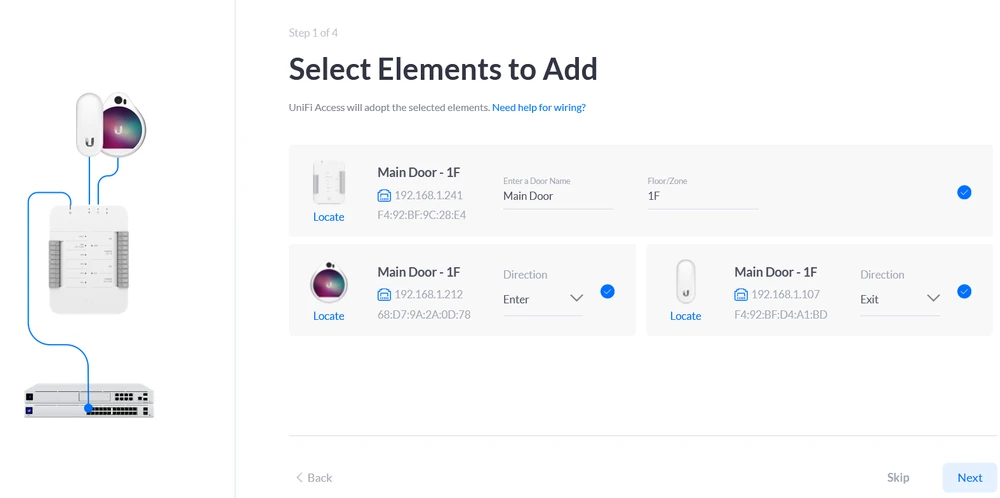

Nesta página adicionamos ou removemos elementos da nossa instalação, por defeito só vamos ver aqui os elementos do kit.

Localizámos o UA-HUB junto à porta principal, o UA-PRO mesmo ao lado do UA-HUB. O leitor NFC UA-LITE que localizamos pela saída, isto é como pensamos que é a melhor opção de colocação. É claro que podemos mudar isso a qualquer momento, e faremos isso pressionando o bico à direita ao lado do UA-LITE ou do UA-PRO.

Em caso de instalação prolongada com muitos hubs de acesso UniFi, podemos localizar os dispositivos selecionando a função "Locate" com o mouse. O botão "Locate" fará com que os dispositivos bipem, revelando a sua localização. Por exemplo, o UA-HUB emitirá dois bipes, depois obteremos informações de que o dispositivo pesquisado está iluminado com um LED branco.

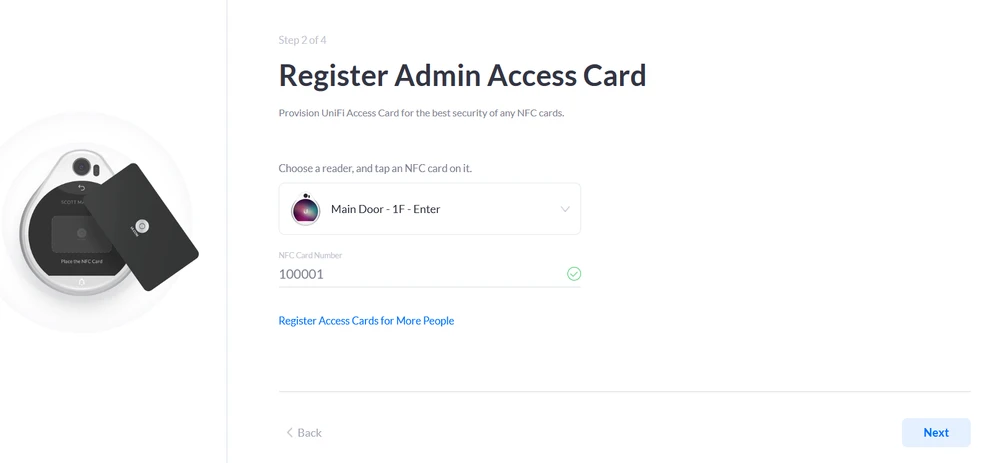

Em configuração posterior, é-nos pedido para colocar o cartão NFC para o leitor. Quando a tarefa for feita correctamente, seremos informados por um som e o número do cartão aparecerá no ecrã.

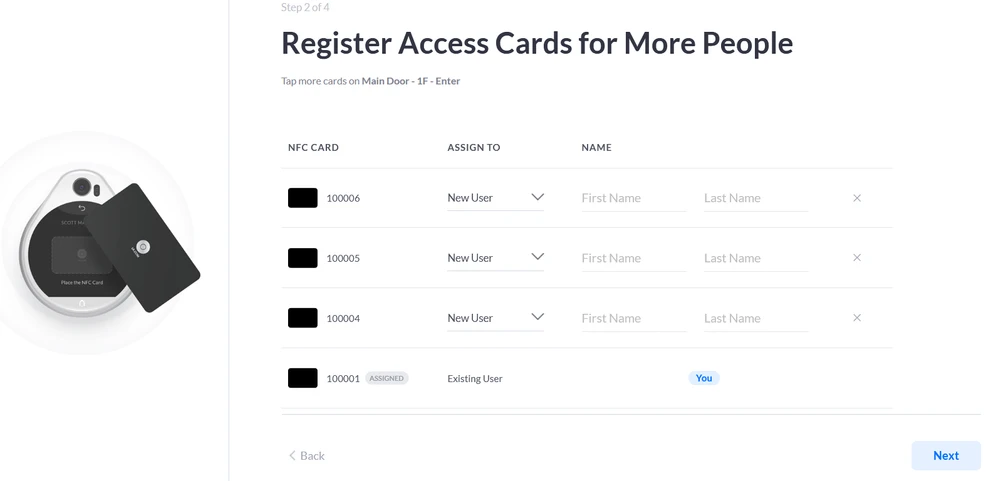

Se você quiser adicionar mais cartões, clique em "Register Access Cards for More People" e depois em "Next". Adicione-os um a um, colocando-os no leitor e descrevendo-os adequadamente. Deve ser mencionado que temos 20 deles no conjunto, mas também podemos adicionar ao sistema um telefone que suporta NFC ou outros cartões no mesmo padrão.

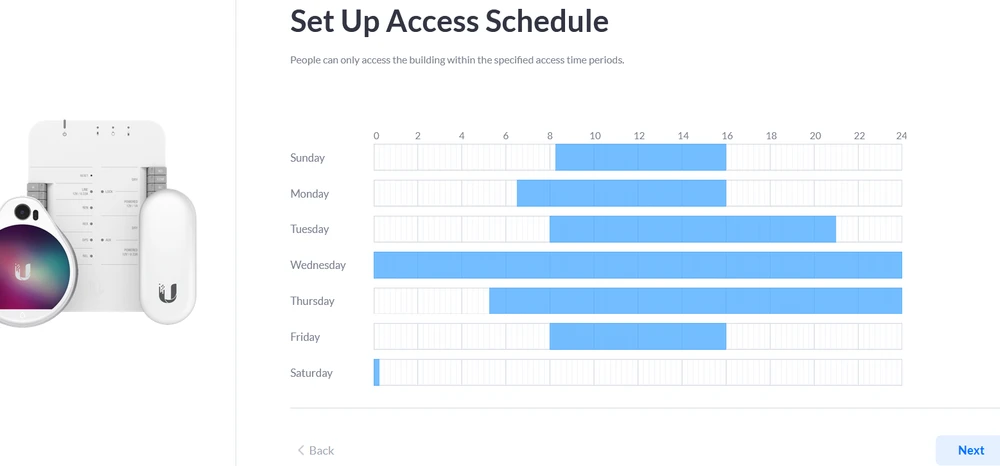

A seguir, configuramos o horário de acesso semanal às instalações por meio de cartões registrados no sistema. Ou seja, você define em que horários o cartão está ativo e permite o acesso às instalações.

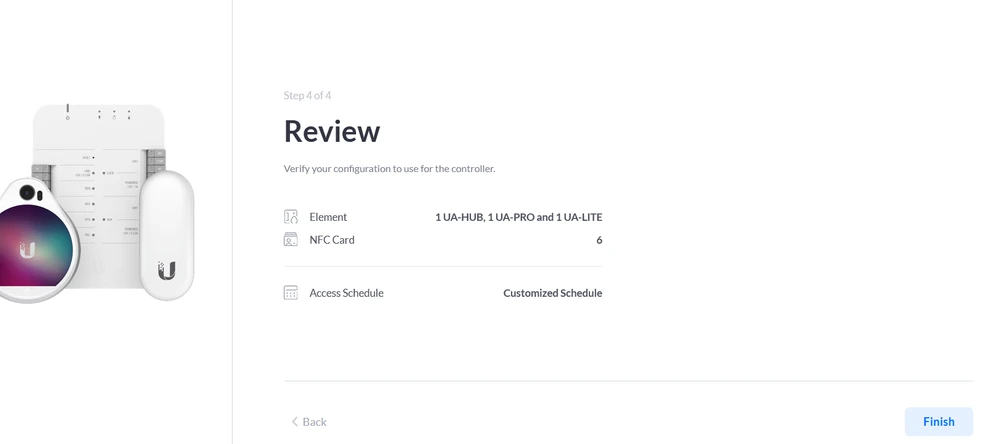

No final verificamos se tudo o que queríamos foi configurado corretamente, se sim, terminamos a instalação selecionando "Finish".

Configurando o Acesso UniFI

Uma vez concluída a instalação, o painel principal para controlar o sistema UniFI Access Kit será aberto na sua frente.

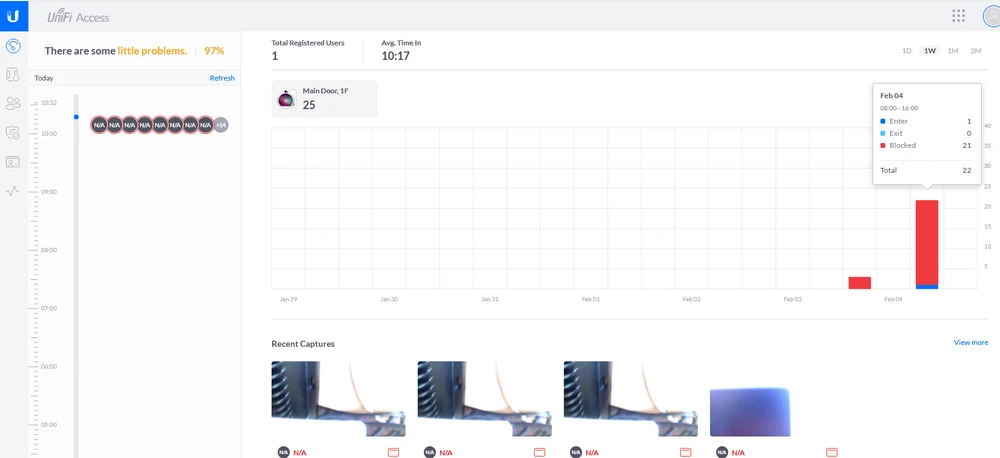

No lado esquerdo, você encontrará um menu com uma linha do tempo. No centro, você encontrará informações sobre tentativas de entrada e saída. A cor azul indica dispositivos que receberam autorização, e a cor vermelha representa bloqueios. Se você passar o mouse por cima de um bar, você terá um resumo.

No canto superior direito, podemos mudar a perspectiva da linha do tempo. Podemos dividi-lo por dia, semana, mês ou três meses. Neste separador também temos informação sobre 1 pessoa registada e um total de 25 tentativas de entrada (numa escala de 2 dias). Na parte de baixo, obtemos as últimas imagens da webcam enquanto digitalizamos o cartão.

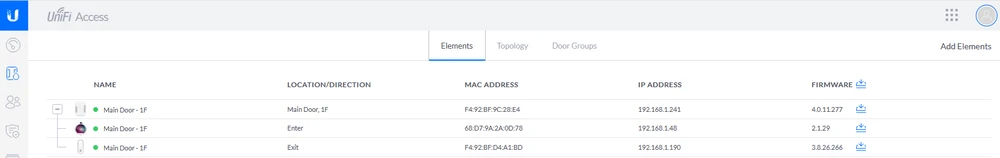

Na aba "Elementos" você encontrará informações sobre os dispositivos registrados, conectados e em funcionamento no momento.

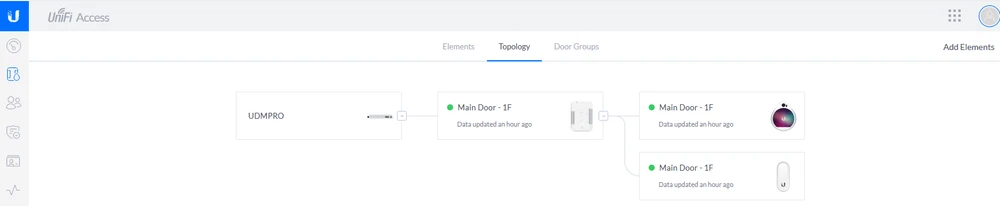

O separador "Topologia" é uma representação gráfica da instalação e da capacidade de adicionar novos dispositivos.

O separador "Grupos de portas" contém dados sobre o número de portas integradas no sistema.

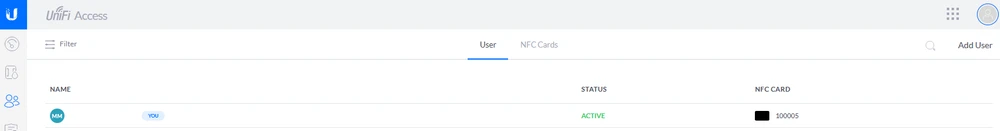

No separador "Utilizadores", podemos encontrar informações sobre os utilizadores e adicionar mais utilizadores. Aqui também podemos atribuir separadores aos utilizadores adicionados e correspondentes.

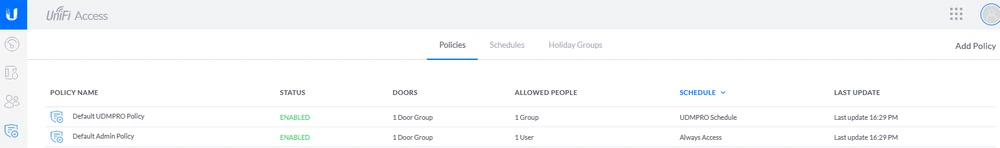

Em "Políticas" encontraremos informações sobre configurações, a partir deste nível também podemos alterar ou adicionar, por exemplo, o horário de acesso.

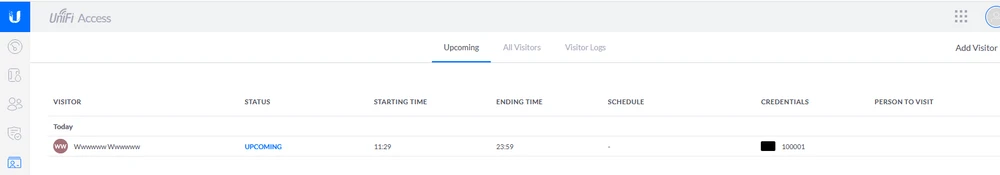

Passando para o separador "Visitantes", encontramos uma lista de visitas.

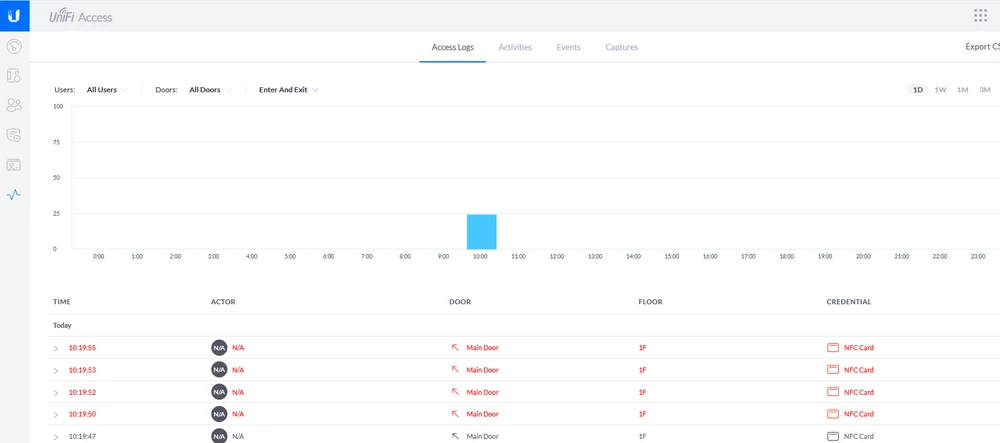

No menu você também encontrará "Logs de Acesso", este é um painel onde você pode ver informações sobre tentativas de entrada e saída no momento em que elas ocorreram. Se necessário, há também uma opção para exportar dados em formato CSV.

OUniFi Access Starter Kit é uma lufada de ar fresco nas soluções já conhecidas. O kit em si não é complicado de configurar, e tudo isto é complementado por um menu claro, design agradável e compatibilidade com todos os dispositivos da série UniFi. De longe as mais importantes vantagens é a capacidade de trabalhar com o resto da arquitetura UniFI Networks Protect. Tudo isto permite-lhe criar sistemas amigáveis que suportam quase toda a electrónica de consumo do seu escritório.

1. O UniFi Access suporta IPv6?

Não, o sistema atualmente só suporta IPv4.

2. Como os cartões UA são diferentes dos outros cartões da NFC?

Ao contrário dos cartões NFC normais, os cartões UA são criptografados com mais segurança para evitar a cópia.

3.Posso usar um UA-Hub para controlar várias portas?

Não. Um UA-Hub é para uma porta.

4.Posso ligar o UA-Pro e UA-Lite directamente a um interruptor PoE em vez do UA-Hub?

Não. É necessária a comunicação entre os leitores de acesso e o Hub.
