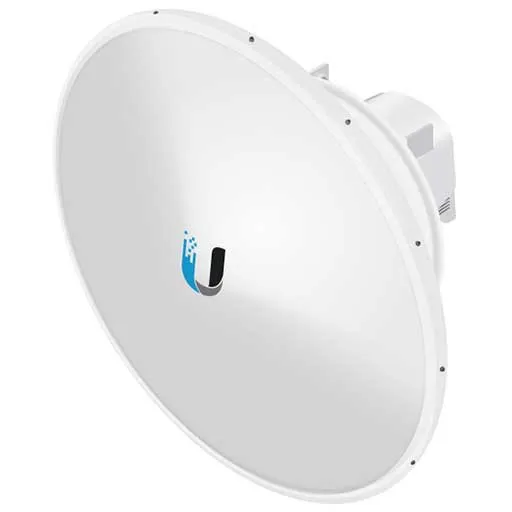

A antena airFiber AF-11G35 fornece sinal SISO ou 2x2 MIMO dupla polarização. Abaixo está um exemplo de como a antena AF-11G35 com rádio AF-11FX pode ser implantada como um endpoint em um link para fornecer largura de banda de uma rede WISP para uma torre vizinha e depois para clientes WISP.
Para redes Ubiquiti existentes, as antenas AF-5 e AF-5U e AF-11G35 oferecem um caminho de atualização rápido e conveniente para a banda licenciada de 11 GHz. O airFiber AF-11G35 utiliza o mesmo suporte de antena que o airFiber AF-5 e AF-5U. Troque um link full duplex de 5 GHz sem licença para um link full duplex de 11 GHz licenciado.

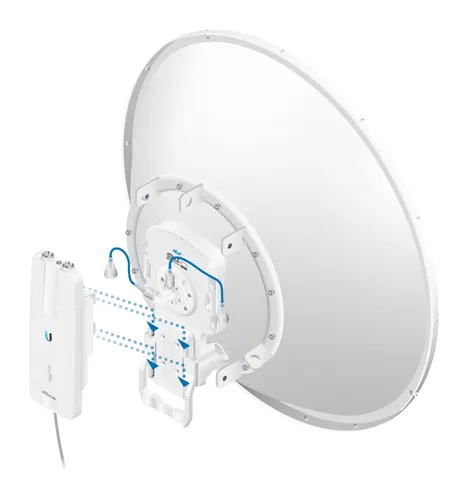

A montagem integrada para o rádio AF-11FX na antena AF-11G35 permite uma instalação simples sem ferramentas especiais. Combine o rádio AF-11FX airFiber com a antena e você tem a combinação ideal de antena e rádio para aplicações PtP de 11 GHz.
| Recursos / filtros | |
| Frequencia da antena | 11 GHz |
| Ganho de energia | >31 dBi |
| Tipo de antena | Direcional |
| Altura | 811 |
| Banda de frequ?ncia | 10 - 11.7 |
| Carga de vento | 200 |
| Compatível com a marca | Ubiquiti |
| Cor do produto | White |
| Kit de instalaç?o | Yes |
| Largura | 811 |
| Largura do feixe horizontal | 2.5° |
| Largura do feixe vertical | 2.5° |
| Nível de sinal de antena (máx.) | 35 |
| Peso | 16.5 |
| Profundidade | 460 |
| Tipo de conector | RP-SMA |
| Velocidade de vento suportada | 200 |
| VSWR | 2:1 |
| Parâmetros técnicos básicos | |
| Dimensões (mm) | 811 × 811 × 460 |
| Peso | 16,5 kg |
| Frequência | 10,3 GHz - 11,7 GHz |
| Reforço | 35 dBi |
| Largura do feixe HPOL | 2,5° |
| Largura do feixe VPOL | 2,5° |
| VSWR máximo | 2:1 |
| Resistência ao vento | 200 km/h |
| Carga eólica | 1538 N @ 200 km/h |
| Polaridade | H/V por defeito Depois de rodar OMT ±45° |
| Isolamento transversal | 35 dB |

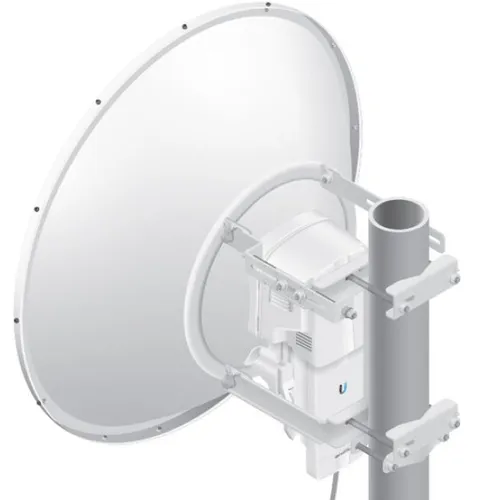

| Montagem | Sistema de montagem AF-5 |
| Modelo de ajuste | ETSI 302 217-4-2, Classe 3 e FCC Cat B |
Przetwornik ortomodowy znajduje się z tyłu anteny. Domyślna polaryzacja to H i V.
Aby zastosować polaryzację skośną ±45°:
1. Wykręć śruby.
2. Obróć OMT tak, aby strzałki wskazywały na -45° i +45°.
3. Wymień śruby.
A frequência de funcionamento da antena é de 11 GHz.
A antena AF-11G35 da Ubiquiti é uma antena direcional.
