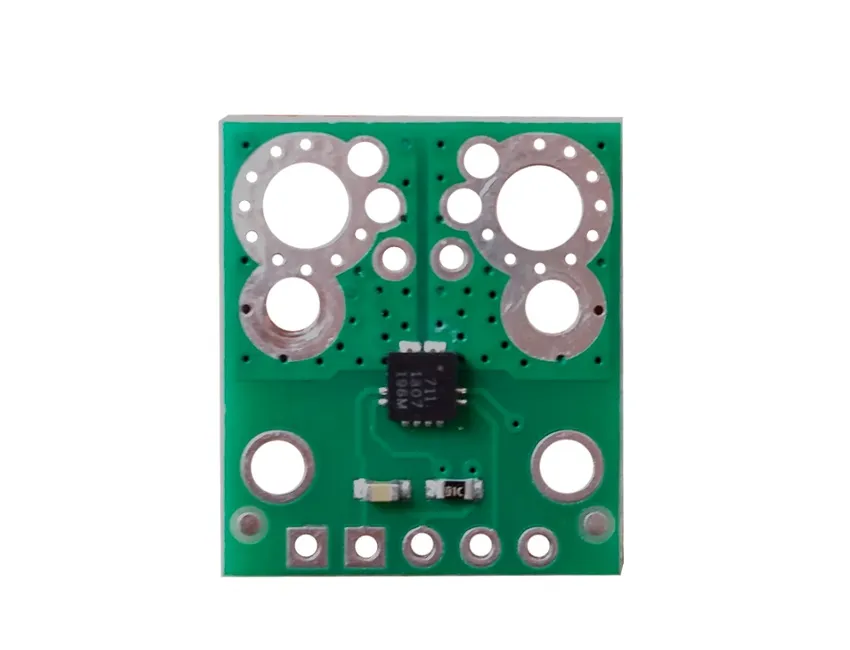

Tinycontrol -15.5A +15.5A | Proudový senzor | od - 15 A do 15 A


Proudový senzor je určen k měření proudu protékajícího kabelem. Měření je založeno na Hallově jevu, což znamená, že není nutné zahrnout měřič do měřeného obvodu. Měření se provádí pomocí senzorů s galvanickým oddělením, což zajišťuje bezpečnost a žádné problémy s nekontrolovaným tokem proudu přes měřicí obvody.
Na výstup snímače je přiváděno analogové napětí úměrné měřenému proudu. Hodnota napájení od 3 V do 5,5 V zajišťuje kompatibilitu se systémy pracujícími v těchto napěťových rozsazích.
Technické specifikace | |
Napájecí napětí logické části | 3.0 V do 5.5 V |
Rozsah měření | Od -15,5 A do +15,5 A |
Aktuální spotřeba logické části | 4 mA |
Citlivost pro napájení 3,3 V | 0.090 V / A |
Šířka pásma | 100 kHz |
Rozsah pracovních teplot | Od -40 ° C do 125 ° C |
Hmotnost modulu | 1 g (bez konektorů) |
Rozměry | 18 mm × 20,5 mm |
Odpor systému | 0,6 mΩ |
Senzor měří střídavý proud (střídavý proud) a DC (stejnosměrný proud).
Maximální napětí testovaného systému je 100 V.
